Принцип измерения счетчиков-расходомеров массовых Promass F 300 основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам первичного преобразователя, следовательно, пропорционально массовому расходу измеряемой среды. При прохождении измеряемой среды по трубкам первичного преобразователя, которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Сигнал, соответствующий разности фаз колебаний двух трубок, передается в электронный преобразователь, где обрабатывается и преобразуется в измерительную информацию.

Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:

- вычисление массового расхода и массы жидкости;

- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке (поверке);

- самодиагностику неисправностей и их индикацию;

- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Выходным сигналом электронного преобразователя является последовательность импульсов, частота следования которых пропорциональна массовому расходу измеряемой среды.

Счетчик-расходомер массовый Promass F 300 состоит из первичного преобразователя датчика Promass F и электронного преобразователя Promass 300.

К счетчикам-расходомерам данного типа относятся счетчики-расходомеры Promass F 300 заводские номера PC097D02000, PC097C0200.

Общий внешний вид счетчика-расходомера массового Promass F 300 (далее - СРМ) приведена на рисунках 1, 2.

Для исключения возможности несанкционированного вмешательства, конструкцией СРМ предусмотрены место установки пломбы, несущее на себе оттиск клейма поверителя, который наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в шпильках на фланцевых соединениях первичного преобразователя, а также на пломбу установленную на проволоке обмотанной вокруг крышек электронного преобразователя.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунках 3 и 4.

Заводской номер СРМ нанесен на шильдик, установленный на СРМ.

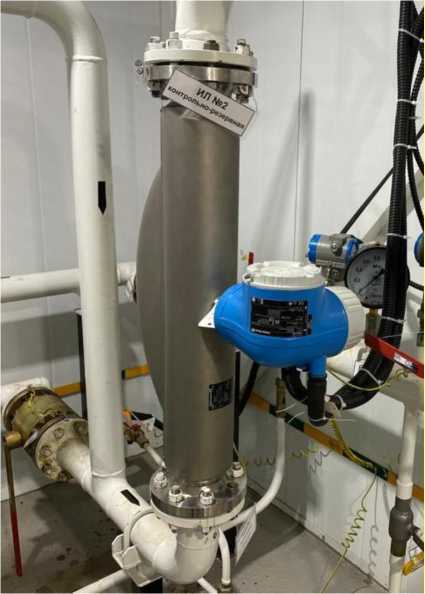

Рисунок 1 - Общий вид СРМ зав. № PC097D02000

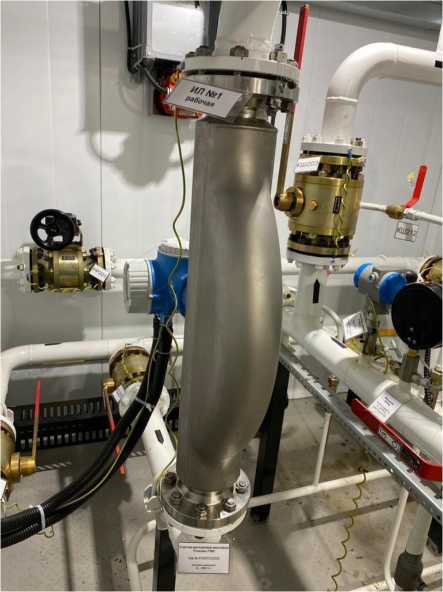

Рисунок 2 - Общий вид СРМ зав. № PC097C02000

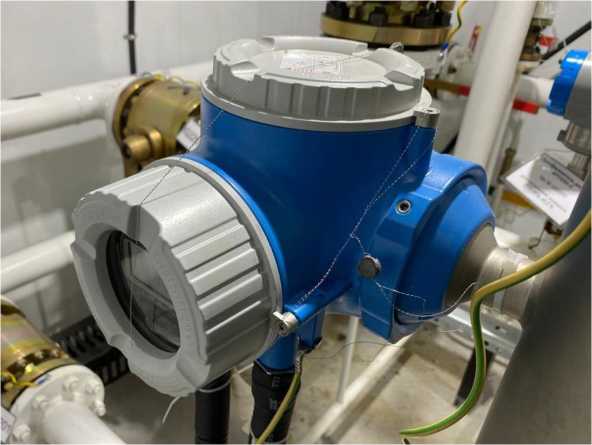

Рисунок 3 - Пломбирование корпуса электронного преобразователя Promass

300

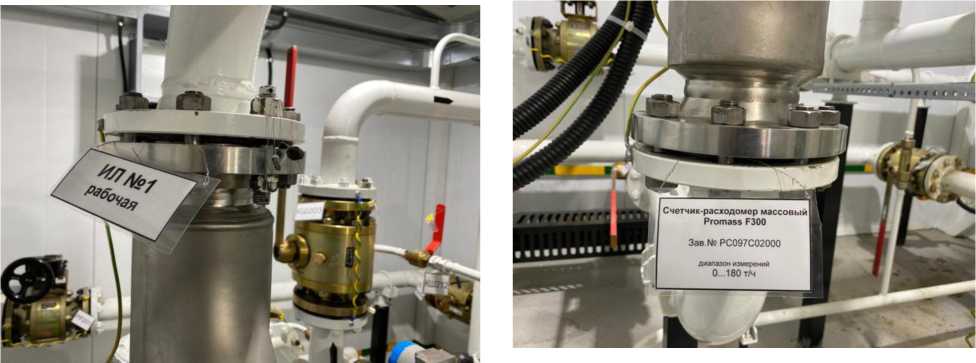

Рисунок 4 - Пломбирование на фланцевых соединениях первичного преобразователя датчика Promass F

Таблица 4

Основные метрологические и технические характеристики СРМ приведены в таблицах 2, 3.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики
