Сведения о средстве измерений: 75909-19 Расходомеры-счетчики ультразвуковые

Номер по Госреестру СИ: 75909-19
75909-19 Расходомеры-счетчики ультразвуковые
(Prosonic Flow 92F)

Назначение средства измерений:
Расходомеры-счетчики ультразвуковые Prosonic Flow 92F (далее - расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей.

сертификация программного обеспечения
Внешний вид. Расходомеры-счетчики ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 13.10.2019
Срок свидетельства -
Номер записи - 173136
ID в реестре СИ - 789782
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Prosonic Flow  92F80,

Производитель

Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 38
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (Prosonic Flow 92F)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Endress+Hauser Flowtec AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14589-09
01.08.2014
Расходомеры электромагнитные, Promag
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
15201-07
01.09.2012
Расходомеры массовые, Promass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
4 года
15201-11
27.11.2025
Расходомеры массовые, Promass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
15202-09
01.08.2014
Расходомеры вихревые, Prowirl
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
15202-14
08.08.2019
Расходомеры вихревые, Prowirl
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
5 лет
29674-08
01.01.2013
Расходомеры-счетчики ультразвуковые, Prosonic Flow
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
35688-07
01.09.2012
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
2 года
35688-09
01.08.2014
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
35688-13
05.03.2028
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года
36934-08
01.02.2013
Устройства имитационно-поверочные, FieldCheck
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
36934-12
02.05.2022
Устройства имитационно-поверочные, FieldCheck
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
37965-08
01.06.2013
Расходомеры массовые, LPGmass, CNGmass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
50365-12
28.04.2022
Расходомеры массовые, Promass X
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
70998-18

Расходомеры массовые, Promass мод. 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
37965-14
06.03.2019
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
4 года
35688-13
02.04.2018
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
3 года
75909-19

Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
76031-19
12.09.2024
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
5 лет
76833-19

Расходомеры массовые, Promass 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
81952-21

Счетчики-расходомеры массовые, Promass F 300
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88745-23

Расходомеры массовые, Promass 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счетчики ультразвуковые (Prosonic Flow 92F)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНФРАСТРУКТУРА ТК"
(RA.RU.312735)
  • Prosonic Flow  92F80
  • 1 0 1 0 1 0 1
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 43 0 43 0 43 0 43

    Стоимость поверки Расходомеры-счетчики ультразвуковые (Prosonic Flow 92F)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Расходомеры имеют встроенное ПО Prosonic Flow Amplifier, обеспечивающее обработку сигналов от первичного преобразователя.

    Для обслуживания, настройки, диагностики расходомера с персонального компьютера служит сервисная программа FieldCare, не являющаяся метрологически значимой.

    Идентификационные данные ПО, приведены в таблице 1.

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Наименование ПО

    Prosonic Flow Amplifier

    Идентификационное наименование ПО

    SW-REV.AMP

    Номер версии (идентификационный номер) ПО *

    V1.0x.xx

    Цифровой идентификатор ПО

    -

    * Обозначение «x» в записи номера версии заменяет элементы, отвечает за метрологически незначимую часть

    Уровень защиты ПО расходомеров-счетчиков ультразвуковых Prosonic Flow 92F от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым Prosonic Flow 92F

    Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Поверка

    Поверка

    осуществляется по документу МП 2550-0344-2019  «ГСИ. Расходомеры-счетчики

    ультразвуковые Prosonic Flow 92F Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.02.2019.

    Основные средства поверки:

    - устройство имитационно-поверочное FieldCheck (регистрационный номер 36934-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и/или в паспорт, а также на навесную пломбу методом давления, место нанесения указано на рисунке 1.


    Изготовитель


    Фирма «Endress+Hauser Flowtec AG», Швейцария Адрес: Kaegenstrasse 7, СН-4153 Reinach/BL, Switzerland Телефон: +41 61 715 61 11, Факс: +41 61 711 09 89
    E-mail: info@flowtec.endress.com

    Заявитель

    Акционерное общество «Автоматика-Север» (АО «Автоматика-Север») ИНН 7805003938
    Адрес: г. Санкт-Петербург, ул. Льва Толстого д. 7 офис 311 Телефон: +7 (812) 718-32-38, факс:+7 (812) 718-32-39
    Web-сайт: www.avtomatika.info
    E-mail: as@avtsev.spb.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип измерения объемного расхода основан на измерении разности времен прохождения ультразвукового сигнала при его распространении в направлении потока жидкости и против. Разность времен прохождения сигналов прямо пропорциональна скорости потока при условии, что оба сигнала проходят одинаковое расстояние. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляются объемный расход и прошедший объем жидкости.

    Расходомер  состоит  из  первичного  преобразователя Prosonic  Flow F  Inline  и

    электронного блока Prosonic Flow 92, смонтированных компактно в единую механическую конструкцию.

    Первичный преобразователь представляет собой две пары приемно-передающих акустических преобразователей, установленных в корпусе расходомера. Акустические преобразователи обеспечивают излучение и прием ультразвуковых сигналов (УЗС) под углом к оси трубопровода.

    Корпус первичного преобразователя расхода выполнен из нержавеющей стали, стойкой к морской воде. Присоединение корпуса к трубопроводу фланцевое.

    Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом расходомера, возбуждает ультразвуковые колебания, измеряет разность времени прохождения УЗС, рассчитывает объемный расход и прошедший объем жидкости, а также осуществляет периодическую самодиагностику расходомера.

    Для применения расходомера в составе узлов учета предусмотрено пломбирование корпуса электронного блока.

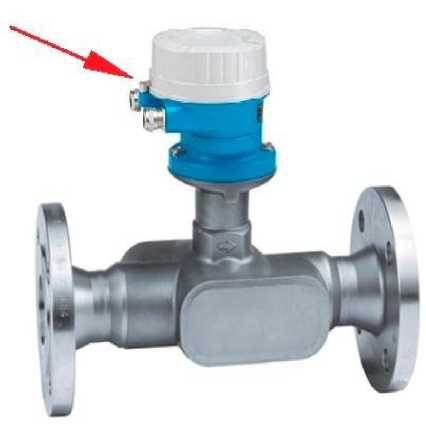

    Общий вид расходомера и место пломбирования (указано стрелкой) представлены на рисунке 1

    Внешний вид. Расходомеры-счетчики ультразвуковые (Prosonic Flow 92F), http://oei-analitika.ru

    Рисунок 1-Общий вид расходомера и место пломбирования


    Таблица 4 -Комплектность расходомера

    Наименование

    Обозначение

    Количество

    Расходомер-счетчик ультразвуковой Prosonic Flow 92F (заводские №№ L1036102000, L1036502000, KC0B7702000, L1036702000, L1036302000, L1036802000, L1036402000, L1036602000, KC16CB19000, KC16CA19000, KC16C919000, KC16CC19000, KC16CD19000, KC16CE19000, L1036202000, N11A7E02000, N11A7C02000, N11A8102000, N11A7D02000, N11A7F02000, N11A7B02000, N11A7A02000, N11A8002000, MC142302000, MC21C619000, MC21C519000, MC21C719000, MC21C419000, MC21CF19000, MC21DO19000, M50AD502000, M50AD602000, M50AD702000, M50AD802000, M50AD902000, M50ADA02000, M50ADB02000, M50ADC02000, LA121819000, LA121A19000, LA121F19000, M506FB02000, LA124119000, LA124219000, LA122419000)

    Prosonic Flow 92F

    45 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    45 экз.

    Методика поверки

    МП 2550-0344

    2019

    1 экз.


    Таблица 2- Метрологические характеристики

    Наименование характеристики

    Значение

    Условный диаметр трубопровода, мм

    25

    150

    200

    Диапазон измерений объемного расхода жидкости, м3

    от 0,54 до 18

    от 18 до 600

    от 36 до 1200

    Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости (d),%:

    в диапазоне расходов 0,03Qmax <Q< 0,1Qmax в диапазоне расходов 0,1Qmax <Q< Qmax Qmax - максимальное значение диапазона измерений

    и- н-

    Таблица 3- Основные технические характеристики

    Наименование характеристики

    Значение

    Условный диаметр трубопровода, мм

    25

    150

    200

    Диапазон скоростей потока, м/с

    от 0,5 до 10

    Максимальное рабочее давление, МПа

    1,6

    Диапазон температуры жидкости, °С

    от -2 до +50

    Температура окружающей среды, °С

    от -40 до +60

    Напряжение питания постоянного тока, В

    от 12 до 35

    Вид выходного сигнала: токовый выход, мА

    от 4 до 20

    Габаритные размеры (длина, ширина, высота), мм, не более

    300; 149; 342

    400; 285; 582

    400;340;635

    Масса, кг, не более

    10

    33

    44
