Номер по Госреестру СИ: 88745-23
88745-23 Расходомеры массовые
(Promass 83F)
Назначение средства измерений:
Расходомеры массовые Promass 83F (далее - массомеры) предназначены для измерений массового расхода и массы нефти.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Общие сведения
Дата публикации - 10.04.2023
Срок свидетельства -
Номер записи - 190745
ID в реестре СИ - 1407790
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2566 от 2024.10.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Расходомеры массовые (Promass 83F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Flowtec AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-09 01.08.2014 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15201-07 01.09.2012 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
15201-11 27.11.2025 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15202-09 01.08.2014 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15202-14 08.08.2019 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
5 лет |
|
29674-08 01.01.2013 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
35688-07 01.09.2012 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35688-09 01.08.2014 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
35688-13 05.03.2028 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
36934-08 01.02.2013 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
36934-12 02.05.2022 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
37965-08 01.06.2013 |
Расходомеры массовые, LPGmass, CNGmass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
50365-12 28.04.2022 |
Расходомеры массовые, Promass X Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
70998-18 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
37965-14 06.03.2019 |
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
35688-13 02.04.2018 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
3 года | |
|
75909-19 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
76031-19 12.09.2024 |
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
76833-19 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
81952-21 |
Счетчики-расходомеры массовые, Promass F 300 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88745-23 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Расходомеры массовые (Promass 83F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 6 | 0 | 12 | 0 | 6 | 0 | 6 |
Стоимость поверки Расходомеры массовые (Promass 83F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) является встроенным. В ПО реализован алгоритм вычислений параметров потока, который отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода. Сведения по ПО приведены в таблице 1. Метрологические характеристики расходомеров указаны с учетом влияния ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Promass 83F |
|
Номер версии (идентификационный номер ПО) |
V3.00.00 |
|
Цифровой идентификатор ПО |
не отображается |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов расходомеров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательФирма «Endress+Hauser Flowtec AG», Швейцария
Адрес: 4153 Reinach BL, Kagenstrasse 7
Изготовитель
Фирма «Endress+Hauser Flowtec AG», Швейцария
Адрес: 4153 Reinach BL, Kagenstrasse 7
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Правообладатель
Фирма «Endress+Hauser Flowtec AG», ШвейцарияАдрес: 4153 Reinach BL, Kagenstrasse 7
Расходомер состоит из первичного преобразователя расхода (датчика) Promass F и вторичного электронного преобразователя 83, смонтированного в герметичном корпусе. Принцип измерений массового расхода основан на измерении силы Кориолиса, значение которой зависит от массы измеряемой среды и скорости ее движения по трубкам первичного преобразователя расхода, следовательно, пропорционально массовому расходу измеряемой среды. При прохождении измеряемой среды по двум трубкам первичного преобразователя расхода, возникает разность фаз колебаний трубок. Сигнал, соответствующий разности фаз колебаний трубок, передается в электронный преобразователь 83, где обрабатывается и преобразуется в измерительную информацию.
Вторичный электронный преобразователь 83 обрабатывает первичные сигналы датчика и выполняет следующие функции:
-
- вычисления массового расхода и массы измеряемой среды;
-
- индикация результатов измерений расхода, количества, плотности, температуры;
-
- передача измерительной информации в аналоговом и/или в цифровом виде на контроллер.
Для исключения возможности несанкционированного вмешательства, которое может повлиять па результат измерений, конструкцией расходомеров массовых Promass 83F предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в шпильках на фланцевых соединениях первичного преобразователя и па мастику, нанесенную на стопорные винты на крышках электронного преобразователя.
Заводские номера расходомеров нанесены на шильдик, установленный на расходомерах. К расходомерам массовым данного типа относятся расходомеры массовые Promass 83F с заводскими номерами C9010102000, C900FF02000, C9010002000.
Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

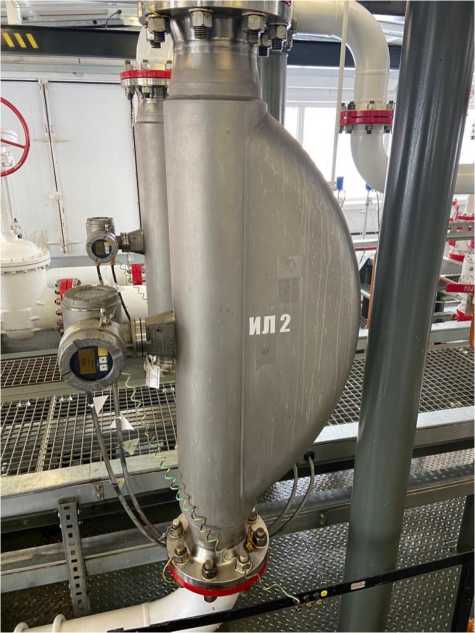

Рисунок 1 - Общий вид расходомеров

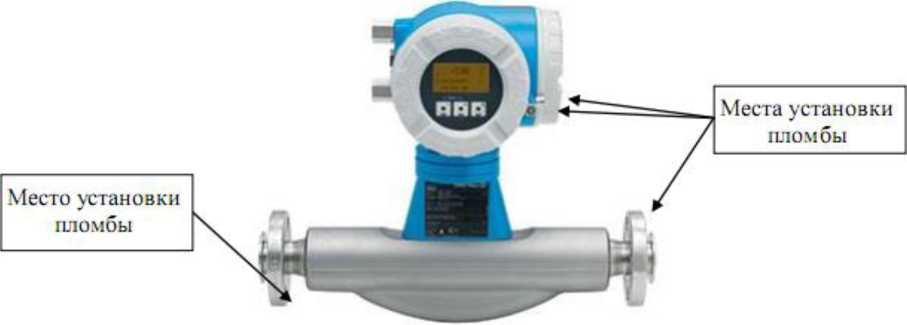

Рисунок 2 - Схема пломбировки от несанкционированного доступа Знак поверки наносится на пломбы в соответствии с МИ 3002-2006.
Т а б л и ц а 4 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый Promass 83F, зав. № C9010102000 |
- |
1 шт. |
|
Расходомер массовый Promass 83F, зав. № C900FF02000 |
- |
1 шт. |
|
Расходомер массовый Promass 83F, зав. № C9010002000 |
- |
1 шт. |
|
Расходомер массовый Promass 83F. Паспорт |
- |
3 шт. |
|
Инструкция по эксплуатации. Proline Promass 83. Расходомер массовый |
- |
1 экз. |
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 50 до 800 |
|
Пределы допускаемой относительной погрешности измерений массы нефти для расходомера, используемого в качестве рабочего, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нефти для расходомера, используемого в качестве контрольного (контрольно-резервного), % |
±0,20 |
Т а б л и ц а 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Температура измеряемой среды, °С |
от +5 до +50 |
|
Давление измеряемой среды, МПа |
от 0,2 до 4,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
85...260/20...55 |
|
- частота переменного тока, Гц |
от 45 до 65 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры средства измерений, мм, не более: - высота |
740 |
|
- ширина |
227 |
|
- длина |
1370 |
|
Масса, кг, не более |
350 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
от 20 до 90 |
|
Средний срок службы, лет |
18 |
|
Средняя наработка на отказ, ч |
20000 |
