Номер по Госреестру СИ: 76833-19
76833-19 Расходомеры массовые
(Promass 83F)
Назначение средства измерений:
Расходомеры массовые Promass 83F (далее - расходомеры) предназначены для измерений массового расхода и массы жидкостей в системах автоматического контроля, регулирования и управления технологическими процессами на силовых и вспомогательных установках корабельных систем.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011143
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Promass F83,
Производитель
Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2966 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры массовые (Promass 83F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Flowtec AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-09 01.08.2014 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15201-07 01.09.2012 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
15201-11 27.11.2025 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15202-09 01.08.2014 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15202-14 08.08.2019 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
5 лет |
|
29674-08 01.01.2013 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
35688-07 01.09.2012 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35688-09 01.08.2014 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
35688-13 05.03.2028 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
36934-08 01.02.2013 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
36934-12 02.05.2022 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
37965-08 01.06.2013 |
Расходомеры массовые, LPGmass, CNGmass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
50365-12 28.04.2022 |
Расходомеры массовые, Promass X Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
70998-18 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
37965-14 06.03.2019 |
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
35688-13 02.04.2018 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
3 года | |
|
75909-19 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
76031-19 12.09.2024 |
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
76833-19 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
81952-21 |
Счетчики-расходомеры массовые, Promass F 300 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88745-23 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Расходомеры массовые (Promass 83F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ДЮКОМ" (RA.RU.310580) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Расходомеры массовые (Promass 83F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
5723 | 5723 |
Программное обеспечение
Расходомеры имеют встроенное ПО V14 Promass Amplifier, обеспечивающее обработку сигналов, поступающих от первичного преобразователя.
Для обслуживания, настройки, диагностики расходомера с персонального компьютера служит сервисная программа FieldCare, не являющаяся метрологически значимой.
Идентификационные данные ПО, приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Наименование ПО |
V14 Promass Amplifier |
Promass Communication |
|
Идентификационное наименование ПО |
SW-REV.AMP |
SW-REV.I/O |
|
Номер версии (идентификационный номер) ПО * |
V3.0x.xx |
V3.0x.xx |
|
Цифровой идентификатор ПО |
- |
- |
|
* Обозначение «x» в записи номера версии заменяет элементы, отвечает за метрологически незначимую часть | ||
Уровень защиты ПО расходомеров массовых Promass 83F от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым Promass 83F
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0343-2019 «ГСИ. Расходомеры массовые Promass 83F. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.06.2019 г.
Основные средства поверки:
- устройство имитационно-поверочное FieldCheck (регистрационный номер 36934-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт, а также на навесную пломбу методом давления, место нанесения указано на рисунке 1.
Изготовитель
Фирма «Endress+Hauser Flowtec AG», Швейцария
Адрес: Kaegenstrasse 7, СН-4153 Reinach/BL, Switzerland
Телефон: +41 61 715 61 11, факс: +41 61 711 09 89
E-mail: info@flowtec.endress.com
Заявитель
Акционерное общество «Автоматика-Север» (АО «Автоматика-Север»)
ИНН 7805003938
Адрес: 197022, г. Санкт-Петербург, ул. Льва Толстого д. 7 офис 311
Телефон: +7 (812) 718-32-38, факс: +7 (812) 718-32-39
Web-сайт: www.avtomatika.info
E-mail: as@avtsev.spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой жидкости.
Расходомер состоит из первичного преобразователя расхода и электронного преобразователя, смонтированных компактно в герметичном корпусе. Корпус первичного преобразователя расхода выполнен из нержавеющей стали стойкой к жидкому топливу. Присоединение корпуса к трубопроводу фланцевое.
Электронный преобразователь обрабатывает сигналы, поступающие от первичного преобразователя, и осуществляет следующие функции:
-измеряет массовый расход и массу прошедшей жидкости;
-осуществляет самодиагностику неисправностей;
-передает измерительную информацию в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.
Для применения расходомера в составе узлов учета предусмотрено пломбирование корпуса электронного преобразователя. Место пломбирования от несанкционированного доступа представлено на рисунке 1.

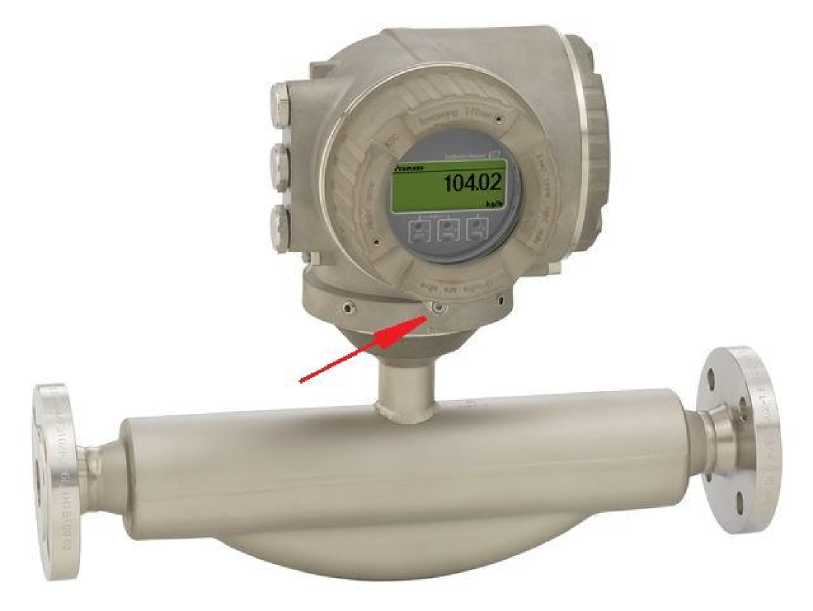

Общий вид расходомера представлен на рисунке 1.
Рисунок 1 -Общий вид расходомера массового Promass 83F и место пломбирования
Таблица 4 - Комплектность расходомеров массовых Promass 83 F
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый Promass 83F (заводские №№ KC0C1902000, KC0C1A02000, MC140A02000, MC140902000, LC0C7E02000, LC0C7F02000, P504FF02000, P5050002000, P5050102000) |
Promass 83F |
9 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
9 экз. |
|
Методика поверки |
МП 2550-0343-2019 |
1 экз. |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости, т/ч |
от 24 до 800 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости (d), %: в диапазоне расходов: 0,03Qmax <Q<0,1Qmax 0,1Qmax <Q<Qmax Qmax - максимальное значение диапазона измерений |
±1,5 ±1,0 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условный диаметр трубопровода, мм |
150 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Диапазон температуры жидкости, °С |
от -40 до +60 |
|
Вид выходного сигнала: -цифровой сигнал; -токовый выход, мА |
RS-485 от 4 до 20 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
1330; 230; 740 |
|
Масса, кг, не более |
154 |
|
Условия эксплуатации: Температура окружающей среды, °С Напряжение питания постоянного тока, В |
от -40 до +60 от 16 до 62 |
|
Маркировка взрывозащиты |
1Ех db ia [iaGa] IIC T6 Gb X, Ex tb [iaDa] IIIC T6 Db X |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
