Сведения о средстве измерений: 76031-19 Преобразователи плотности жидкости

Номер по Госреестру СИ: 76031-19
76031-19 Преобразователи плотности жидкости
(Promass Q 300, Promass Q 500)

Назначение средства измерений:
Преобразователи плотности жидкости Promass Q 300, Promass Q 500 (далее - преобразователи плотности) предназначены для измерений плотности, объемного расхода (объема) жидкостей.

сертификация программного обеспечения
Внешний вид. Преобразователи плотности жидкости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи плотности жидкости
Рисунок № 1
Внешний вид. Преобразователи плотности жидкости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи плотности жидкости
Рисунок № 2
Внешний вид. Преобразователи плотности жидкости, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи плотности жидкости
Рисунок № 3
Внешний вид. Преобразователи плотности жидкости, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи плотности жидкости
Рисунок № 4
Внешний вид. Преобразователи плотности жидкости, http://oei-analitika.ru рисунок № 5
Внешний вид.
Преобразователи плотности жидкости
Рисунок № 5

Общие сведения

Дата публикации - 08.11.2019
Срок свидетельства - 12.09.2024
Номер записи - 173286
ID в реестре СИ - 816550
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет данных, Promass Q300, Promass Q 300,

Производитель

Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№2125 от 2019.09.12 Об утверждении типов средств измерений

№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи плотности жидкости (Promass Q 300, Promass Q 500)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Endress+Hauser Flowtec AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14589-09
01.08.2014
Расходомеры электромагнитные, Promag
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
15201-07
01.09.2012
Расходомеры массовые, Promass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
4 года
15201-11
27.11.2025
Расходомеры массовые, Promass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
15202-09
01.08.2014
Расходомеры вихревые, Prowirl
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
15202-14
08.08.2019
Расходомеры вихревые, Prowirl
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
5 лет
29674-08
01.01.2013
Расходомеры-счетчики ультразвуковые, Prosonic Flow
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
35688-07
01.09.2012
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
2 года
35688-09
01.08.2014
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
35688-13
05.03.2028
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года
36934-08
01.02.2013
Устройства имитационно-поверочные, FieldCheck
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
36934-12
02.05.2022
Устройства имитационно-поверочные, FieldCheck
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
37965-08
01.06.2013
Расходомеры массовые, LPGmass, CNGmass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
4 года
50365-12
28.04.2022
Расходомеры массовые, Promass X
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
70998-18

Расходомеры массовые, Promass мод. 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
37965-14
06.03.2019
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
4 года
35688-13
02.04.2018
Расходомеры-счетчики тепловые, t-mass
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
3 года
75909-19

Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
76031-19
12.09.2024
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
5 лет
76833-19

Расходомеры массовые, Promass 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
81952-21

Счетчики-расходомеры массовые, Promass F 300
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88745-23

Расходомеры массовые, Promass 83F
Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Кто поверяет Преобразователи плотности жидкости (Promass Q 300, Promass Q 500)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СНГ"
(RA.RU.312390)
  • Promass Q300
  • Promass Q 300
  • 7 7 0 0 7 7 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • Promass Q 300
  • 4 2 2 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Promass Q 300
  • 1 0 1 0 0 0 0
    ООО "ЭРИС"
    (RA.RU.310699)
  • Нет данных
  • 1 1 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Promass Q 300
  • 2 2 0 0 2 2 0

    Стоимость поверки Преобразователи плотности жидкости (Promass Q 300, Promass Q 500)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) преобразователей плотности состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.

    Наименование ПО имеет структуру X.Y.Z, где:

    Х - идентификационный номер firmware;

    Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя плотности (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

    Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя плотности.

    Наименование ПО отображается на дисплее ЭП при его включении (как неактивное, не подлежащее изменению).

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Promass 300

    Promass 500

    Номер версии (идентификационный номер) ПО

    не ниже 01.yy.zz

    Цифровой идентификатор ПО

    не отображается


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус преобразователя плотности методом наклейки и на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям плотности жидкости Promass Q 300, Promass Q 500

    ГОСТ 8.024 - 2002 ГСИ. Государственная поверочная схема для средств измерений плотности

    Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка осуществляется по документам:

    • - МП 208-018-2019 "ГСИ. Преобразователи плотности жидкости Promass Q 300, Promass Q 500. Методика поверки", утвержденной ФГУП "ВНИИМС" 08.04.2019 г.;

    • - МИ 2816-2012 "Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации" (с изменением № 1);

    • - МИ 3240-2012 "Рекомендация. ГСИ. Преобразователи плотности жидкости поточные. Методика поверки".

    Основные средства поверки:

    • - рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 300 до 3000 кг/м3 с пределами абсолютной погрешности измерений плотности ±0,1 кг/м3;

    • - рабочий эталон 3-го разряда с пределом допускаемой относительной погрешности объема (объемного расхода) жидкости не более ±1 % или преобразователь объема (объемного) расхода жидкости с пределом допускаемой относительной погрешности не более ±2 % согласно приказу Росстандарта от 07.02.2018 г. №256 части 1 и 2.

    Допускается применение средств поверки, с характеристиками не хуже указанных, обеспечивающих определение метрологических характеристик преобразователей плотности с требуемой точностью.

    Знак поверки наносится в паспорт или на свидетельство о поверке.


    Изготовитель

    Фирма Endress+ Hauser Flowtec AG, Швейцария
    Адрес: Kaegenstrasse 7, СН-4153 Reinach/BL, Switzerland
    Тел./факс: +41 61 715-61-11/+41 61 711-09-89
    E-mail: info@flowtec.endress.com

    Заявитель


    ООО "Эндресс+Хаузер"
    ИНН7718245754
    Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1, 5 этаж Тел.: +7 (495) 783-28-50; факс: +7 (495) 783-28-55

    Испытательный центр


    Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия преобразователей плотности при измерении плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя, зависящей от плотности заполняющей их жидкости; при измерении объемного расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя при прохождении через них потока жидкости с учетом плотности жидкости.

    Конструктивно преобразователи плотности состоят из первичного преобразователя (датчика) Promass Q (далее - ПП) и электронного преобразователя (ЭП).

    Преобразователи плотности изготавливаются в двух модификациях: Promass Q 300 и Promass Q 500, отличающихся расположением ЭП. ЭП Promass Q 300 установлен на корпусе ПП, ЭП Promass Q 500 может быть установлен на расстояние до 300 метров от ПП. Передача сигнала от ПП к ЭП Promass Q 500 осуществляется в аналоговом или цифровом виде в зависимости от исполнения ПП.

    В корпусе ПП расположены:

    • - две трубки, совершающие колебания под воздействием электромагнитных катушек возбуждения;

    • - две электромагнитные катушки, измеряющие параметры колебаний трубок;

    • - преобразователи температуры, предназначенные для коррекции результатов измерений плотности в зависимости от температуры жидкости и окружающего воздуха.

    ЭП обрабатывает первичные сигналы ПП и осуществляет вычисление плотности жидкости, самодиагностику неисправностей и их индикацию, а также передачу измерительной информации на персональный компьютер, измерительно- вычислительный контроллер либо иное средство обработки и/или отображения информации.

    При необходимости ЭП может отображать значения массового и объемного расходов жидкости.

    Обслуживание, настройка, диагностика преобразователей плотности возможна с дисплея ЭП, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера с использованием сервисных программ FieldCare, SIMATIC PDM, AMS Device Manager, PACTware, проводного либо беспроводного подключения.

    Преобразователи плотности соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения. Преобразователи плотности могут иметь исполнение, сертифицированное согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение в электрических, электронных, программируемых системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном резервировании.

    Общий вид преобразователей плотности представлен на рисунках 1 и 2. Схема установки пломб от несанкционированного доступа представлена на рисунке 3.

    При поверке преобразователя плотности в лаборатории пломбы не устанавливают для обеспечения возможности подключения преобразователя плотности по месту эксплуатации. В этом случае защита пеобразователя плотности осуществляется при помощи установки пароля доступа в соответствии с эксплуатационной документацией. Пароль запечатывается в конверт клеймом. После установки на месте эксплуатации преобразователь плотности пломбируют.

    Внешний вид. Преобразователи плотности жидкости (Promass Q 300, Promass Q 500), http://oei-analitika.ru

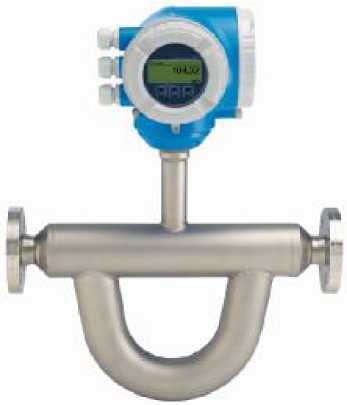

    Рисунок 1 - Общий вид преобразователей плотности Promass Q 300

    Внешний вид. Преобразователи плотности жидкости (Promass Q 300, Promass Q 500), http://oei-analitika.ru

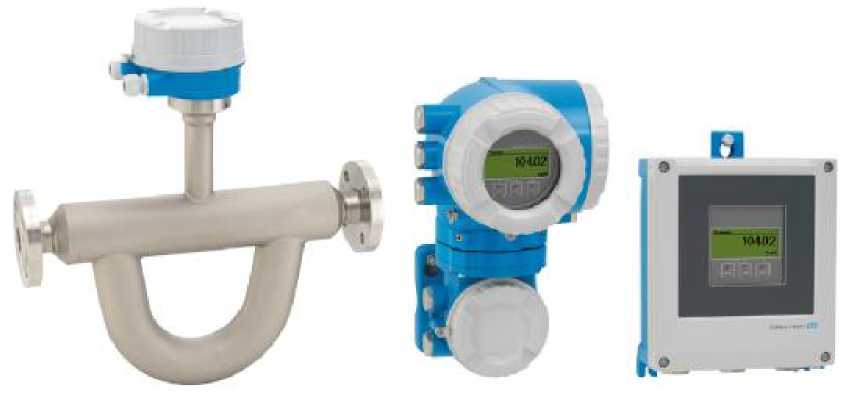

    Рисунок 2 - Общий вид преобразователей плотности Promass Q 500

    Внешний вид. Преобразователи плотности жидкости (Promass Q 300, Promass Q 500), http://oei-analitika.ru

    а)

    Внешний вид. Преобразователи плотности жидкости (Promass Q 300, Promass Q 500), http://oei-analitika.ru

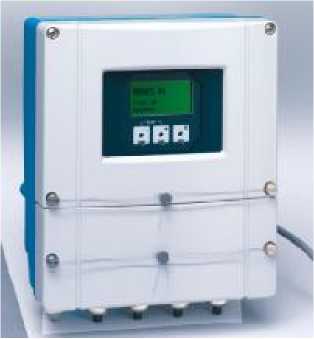

    б)

    Внешний вид. Преобразователи плотности жидкости (Promass Q 300, Promass Q 500), http://oei-analitika.ru

    в)

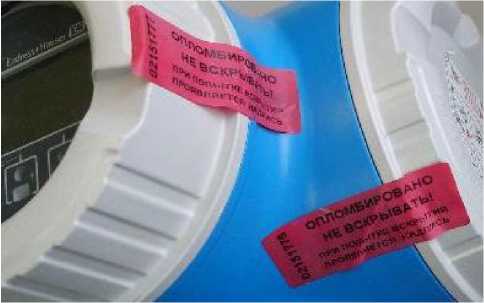

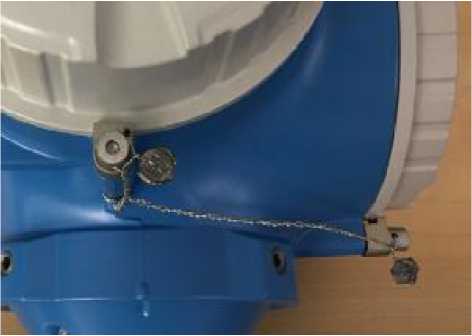

    Рисунок 3 - Схема установки пломб от несанкционированного доступа корпуса электронного преобразователя в компактном (а) и раздельном (б) исполнении, (в) при помощи наклеек (см. место для наклеек)


    аблица 3

    Наименование

    Обозначение

    Кол.

    Примечание

    Преобразователь плотности

    жидкости

    Promass Q 300

    Promass Q 500

    1 шт.

    В соответствии с заказом

    Принадлежности:

    • - выносной дисплей и модуль управления

    • - защитный козырек

    • - аксессуары для связи

    DKX0001

    1 шт.

    В соответствии с заказом

    Руководство по эксплуатации

    1 экз.

    Паспорт

    1 экз.

    Методика поверки

    МП 208-018-2019

    1 экз.

    На партию


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Диапазон показаний плотности, кг/м3

    от 1 до 1800

    Диапазон измерений плотности, кг/м3

    от 650 до 1100

    Наименование характеристики

    Значение характеристики

    Пределы допускаемой абсолютной погрешности измерений плотности в диапазоне температуры жидкости от 0 до плюс 80 °С и давлении не более 10 МПа, кг/м3

    ±0,31)

    Диапазон измерений объемного расхода (м3/ч)

    от 0,04 до 20

    Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, %

    нго

    • 1) При использовании частотного или цифровых выходных сигналов преобразователя плотности.

    • 2) Каналы подвергаются поверке только в случае их использования при эксплуатации преобразователя плотности.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Параметры электрического питания:

    • - напряжение питания переменным током, В

    • - напряжение питания постоянным током, В

    • - частота питания переменным током, Гц

    • - потребляемая мощность, Вт, не более

    от 85 до 260

    от 19 до 30

    от 45 до 65 10

    Диаметр условного прохода, мм

    25

    Монтажная длина (с фланцами), мм, не более

    494

    Масса, кг, не более

    20

    Условия эксплуатации:

    • - давление жидкости, МПа, не более

    • - диапазон температуры жидкости, °С

    • - диапазон температуры окружающего воздуха, °С

    10 от -50 до +205 от -40 до +60 (опционально от -50 до +60;

    от -60 до +60)

    Выходные сигналы:

    • - аналоговый, мА

    • - импульсный, Гц

    • - частотный, Гц

    • - релейный, В

    • - цифровые

    от 4 до 20

    от 0 до 10000

    от 0 до 12500

    30

    HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

    Температура транспортировки и хранения, °С

    от -50 до +80

    Степень защиты от внешних воздействий по ГОСТ 14254-2015

    IP67

    Средний срок службы, лет, не менее

    20

    Наработка на отказ, ч, не менее

    150 000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
