Номер по Госреестру СИ: 36934-12
36934-12 Устройства имитационно-поверочные
(FieldCheck)
Назначение средства измерений:
Устройства имитационно-поверочные FieldCheck (далее - устройства FieldCheck) предназначены для проведения имитационной поверки расходомеров электромагнитных Promag, расходомеров-счетчиков ультразвуковых Prosonic Flow, расходомеров вихревых Prowirl, расходомеров-счетчиков тепловых t-mass производства фирмы Endress+Hauser Flowtec AG.
Внешний вид.
Устройства имитационно-поверочные
Рисунок № 1
Внешний вид.
Устройства имитационно-поверочные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2022
Номер записи - 123974
ID в реестре СИ - 346374
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Устройство имитационно-поверочное FildCheck, устройство имитационно-поверочное FieldCheck, Нет модификации, нет данных, FieldCheck,
Производитель
Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 112
Выдано извещений - 0
Кол-во периодических поверок - 57
Кол-во средств измерений - 22
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 378 дн.
Приказы РСТ, где упоминается данный тип СИ
№909 от 2017.05.02 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Устройства имитационно-поверочные (FieldCheck)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Flowtec AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-09 01.08.2014 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15201-07 01.09.2012 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
15201-11 27.11.2025 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15202-09 01.08.2014 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15202-14 08.08.2019 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
5 лет |
|
29674-08 01.01.2013 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
35688-07 01.09.2012 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35688-09 01.08.2014 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
35688-13 05.03.2028 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
36934-08 01.02.2013 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
36934-12 02.05.2022 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
37965-08 01.06.2013 |
Расходомеры массовые, LPGmass, CNGmass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
50365-12 28.04.2022 |
Расходомеры массовые, Promass X Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
70998-18 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
37965-14 06.03.2019 |
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
35688-13 02.04.2018 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
3 года | |
|
75909-19 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
76031-19 12.09.2024 |
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
76833-19 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
81952-21 |
Счетчики-расходомеры массовые, Promass F 300 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88745-23 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Устройства имитационно-поверочные (FieldCheck)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 21 | 0 | 15 | 0 | 13 | 0 | 13 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Устройства имитационно-поверочные (FieldCheck)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
18411 | 18411 |
Программное обеспечение
В устройствах FieldCheck применяется встроенное программное обеспечение (далее - ПО), предназначенное для обработки входных и выходных сигналов от расходомеров (расходомеров-счетчиков) и интерфейсов Simubox.
Отображение номера версии ПО осуществляется на показывающем устройстве (дисплее) устройства FieldCheck при его включении. Цифровой идентификатор ПО на дисплее устройства FieldCheck не отображается.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения* |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Fieldcheck SW |
71135666_FC_ East EU.FDR |
V1.07.zz |
0x8689 |
CRC16 |
Примечание: * - символами zz обозначены цифровые обозначения в версии ПО, не
влияющие на метрологические характеристики устройства FieldCheck.
Защита ПО устройств от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
После калибровки на корпус устройства FieldCheck наклеивается защитные марки из легкоразрушаемого материала с номером для предотвращения несанкционированного доступа, модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) значений. Дата последней калибровки отображается на показывающем устройстве (дисплее) устройства FieldCheck при его включении.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации устройств имитационно-поверочных FieldCheck.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам имитационно-поверочным FieldCheck1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Поверка
Поверкаосуществляется в соответствии с методикой поверки МП 36934-12 «Устройства имитационно-поверочные FieldCheck. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 27.11.2011 г.
Основное поверочное оборудование:
- калибратор -вольтметр универсальный В1-28, диапазон измерений от 0 до 100 мА, приведенная погрешность не более 0,05 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерений 0,1 Гц до 200 МГц, относительная погрешность не более 0,001 %;
- расходомер электромагнитный Promag с токовым и частотно-импульсным выход -ными сигналами, относительная погрешность не более 0,5 %;
- расходомер-счетчик ультразвуковой Prosonic Flow с накладными сенсорами и с токовым и частотно-импульсным выходными сигналами, относительная погрешность не более 2 %;
- расходомер вихревой Prowirl, относительная погрешность не более 0,75 %;
- расходомер-счетчик тепловой t-mass, относительная погрешность не более 1,5 %.
Заявитель
ООО "Эндресс+Хаузер"Адрес: 117105, Россия, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com www.ru.endress.com
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС». Регистрационный номер № 30004-08.Россия, 119361, Москва, ул. Озерная, 46
Тел.: +7(495) 437-57-77, факс: +7(495) 437-56-66.
e-mail: office@vniims.ru
Устройство имитационно-поверочное FieldCheck состоит из переносного прибора в комплекте с набором интерфейсов Simubox для подключения устройства к расходомеру (расходомеру-счетчику) соответствующего типа, блока диагностики сенсора ультразвуковых расходомеров-счетчиков, специальных кабелей и других дополнительных принадлежностей (блок питания и т. п.).
Устройство FieldCheck выполняет проверку характеристик первичного и электронного преобразователей расходомера (расходомера-счетчика).
Принцип проверки электронного преобразователя не зависит от типа расходомера (расходомера-счетчика) и состоит в следующем. На электронный преобразователь расходомера (расходомера-счетчика) устройство FieldCheck, через соответствующий интерфейс Simubox, подает сигналы, соответствующие контролируемым расходам в первичном преобразователе. Устройство FieldCheck автоматически измеряет соответствующие сигналы на выходе электронного преобразователя расходомера (расходомера-счетчика), сравнивает измеренные значения сигналов с контрольными значениями и делает заключение о пригодности электронного преобразователя.
Принцип проверки первичных преобразователей зависит от типа расходомера (расходомера-счетчика):
-
1. Расходомеры электромагнитные Promag.
На катушки и электроды первичного преобразователя электромагнитного расходомера подаются импульсы напряжения для контроля параметров магнитного поля и исправности электродов.
-
2. Расходомеры-счетчики ультразвуковые Prosonic Flow.
На сенсоры первичного преобразователя ультразвукового расходомера-счетчика, установленные на блок диагностики, подаются сигналы для контроля измерения скорости звука в среде, времени прохождения ультразвукового сигнала между сенсорами преобразователя ультразвукового расходомера-счетчика и разности интервалов времени Dt (нс), соответствующих противоположным направлениям распространения сигнала между сенсорами преобразователя ультразвукового расходомера-счетчика.
-
3. Расходомеры вихревые Prowirl.
На чувствительный элемент первичного преобразователя вихревого расходомера подаются сигналы для контроля его электродинамических характеристик.
-
4. Расходомеры-счетчики тепловые t-mass.
На чувствительные элементы (Pt100) первичного преобразователя подаются сигналы при одинаковой температуре для сравнения значений сопротивления калиброванных датчиков температуры, а также значений мощности, подаваемой на нагреваемый чувствительный элемент расходомера-счетчика.
По результатам проверки первичного и/или электронного преобразователей расходомера (расходомера-счетчика) устройство FieldCheck автоматически формирует отчет о результатах поверки, который с помощью ПК и дополнительной сервисной программы
FieldCare может быть распечатан, архивирован или передан в другие системы контроля или управления. При этом допускаемая относительная погрешность измерений поверенных расходомеров не должна превышать:
± 1,0 % для расходомеров электромагнитных Promag;
± 2,0 % для расходомеров -счетчиков ультразвуковых Prosonic Flow;
± 1,0 % для расходомеров вихревых Prowirl;
± 2,0 % для расходомеров -счетчиков тепловых t-mass.
Фотографии общего вида

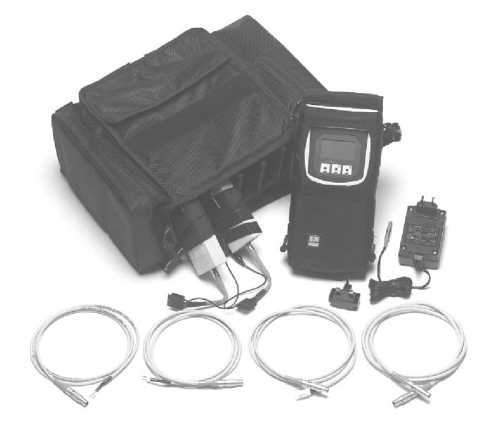

Рисунок 1. Внешний вид устройства FieldCheck
Места нанесения поверительных клейм (наклеек и пломб)

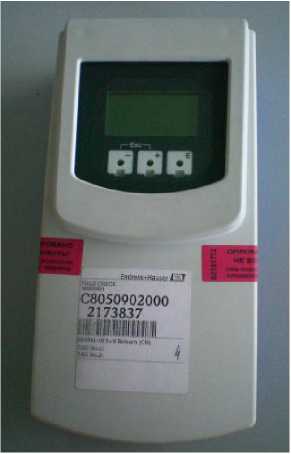

Рисунок 2. Наклейки из легкоразрушаемого материала с номером.
|
Диапазон измерений входного токового сигнала, мА |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений входного токового сигнала, мкА |
±5 |
|
Диапазон измерения входного частотного сигнала, Гц |
от 0 до 15000 |
|
Пределы допускаемой абсолютной погрешности входного частотного сигнала, Гц |
±0,5 |
|
Показывающее устройство (жидкокристаллический дисплей) |
4 строки 16 символов в строке |
|
Температура окружающей среды, °С |
от 0 до 60 |
|
Напряжение питания, В:
|
от 100 до 240 12 7,2 |
|
Габаритные размеры (Д*Ш*В), мм, не более:
|
270x130x60 120x60x30 |
|
Масса, кг, не более |
1,6 |
