Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали (корпус 1.4301, щуп 1.4571).

Термометры серии Т имеют следующие модели, различающиеся по конструктивному исполнению:

• - TBiSCh (c корпусом с байонетным кольцом из нержавеющей стали);

• - TBiSChG (c корпусом с байонетным кольцом из нержавеющей стали и с наполнителем (силиконовое масло или глицерин));

• - TBiSChg (c корпусом с завальцованным кольцом из нержавеющей стали);

• - TBiSChgG (c корпусом с завальцованным кольцом из нержавеющей стали и c

наполнителем (силиконовое масло или глицерин)).

55

TBiSCh                                    TBiSChG

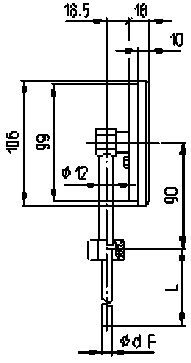

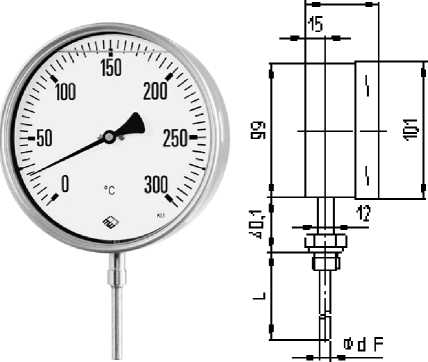

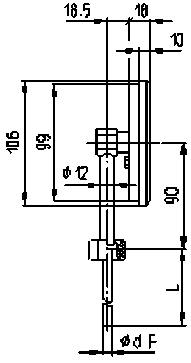

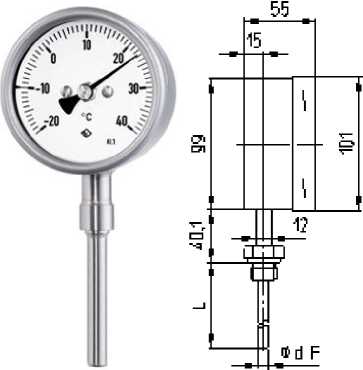

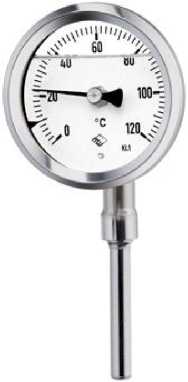

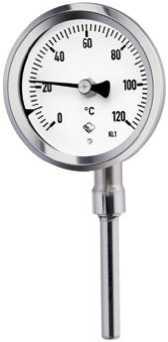

Рисунок 1 - Общий вид термометров биметаллических

М ВО •

TbiSChg

TBiSChgG

Модели термометров имеют исполнения, различающиеся видом присоединения корпуса к термобаллону: тыльное (rm), радиальное (без условного обозначения) и шарнирное, обеспечивающее вращение корпуса на 360° и наклон его на 135° (Gel):

• - TBiGelCh (c корпусом с байонетным кольцом из нержавеющей стали)

• - TBiGelChG (c корпусом с байонетным кольцом из нержавеющей стали и

с наполнителем (силиконовое масло или глицерин));

• - TBiGelChg (c корпусом с завальцованным кольцом из нержавеющей стали)

• - TBiGelChgG (c корпусом с завальцованным кольцом из нержавеющей стали и

c наполнителем (силиконовое масло или глицерин)).

Термометры могут быть оснащены различными сигнализирующими устройствами.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих щуп термометра от воздействия агрессивных сред.

Термометр                  - 1 шт.;

Паспорт (на русском языке) - 1 экз.;

По дополнительному заказу: защитная гильза, монтажные приспособления, сигнализирующие устройства.

Диапазон показаний, диапазон измерений ^(*), цена деления шкалы и пределы допускаемой абсолютной погрешности термометров представлены в таблице:

Примечание:

^(*) По специальному заказу термометры могут быть изготовлены с диапазонами показаний (измерений), которые отличаются от приведенных в таблице, но находятся внутри диапазона показаний от минус 50 до плюс 600 °С.

Диаметр корпуса, мм ⁽*⁾: ............................................................63; 80; 100; 125; 160

Диаметр термобаллона, мм: ........................................................................6; 8, 10

Длина монтажной части, мм: ...................от 40 до 450 (и более по специальному заказу)

Средний срок службы не менее, лет:....................................................................12

Рабочие условия эксплуатации:

- температура окружающей среды, °С: от минус 40 (от минус 60 - термометры специаль-

⁽*⁾ Примечание - данные значения соответствуют следующему ряду в дюймах: 2^JA”, 3”, 4”, 5”, 6”
