Номер по Госреестру СИ: 30884-05
30884-05 Манометры дифференциальные
(D)
Назначение средства измерений:
Манометры дифференциальные D (далее дифманометры) предназначены для измерений разностей значений давления жидкостей, пара и газа под статическим давлением (давлением в линии) в различных производственных процессах химической, металлургической, нефтяной и других отраслей промышленности.

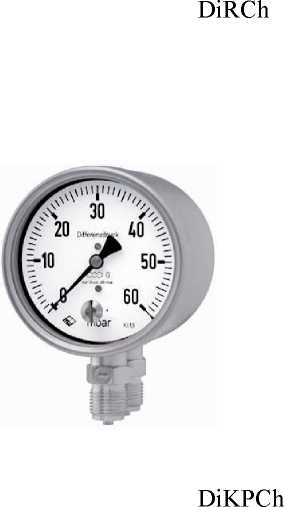

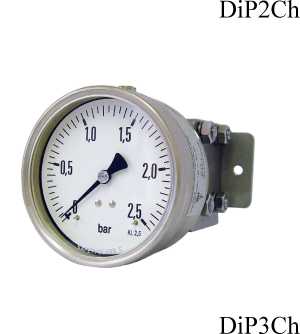

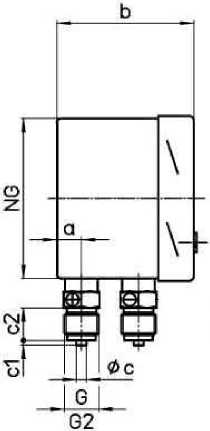

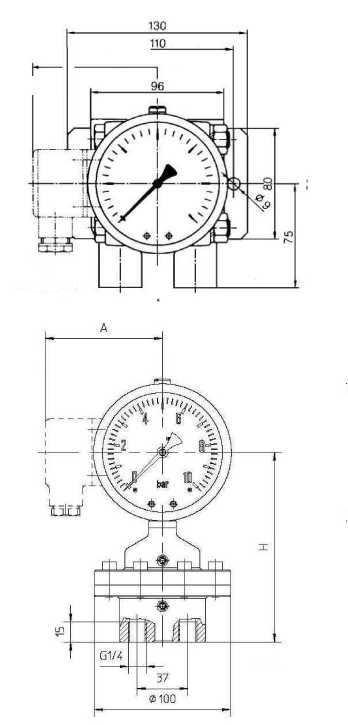

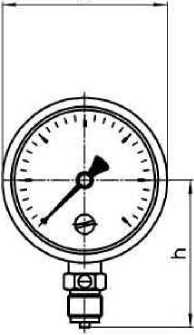

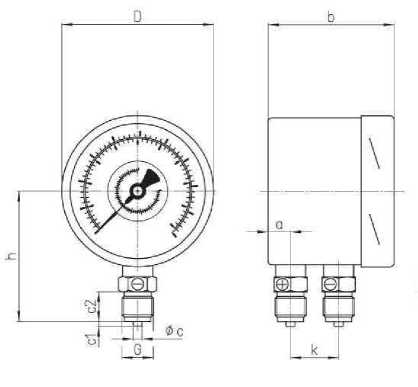

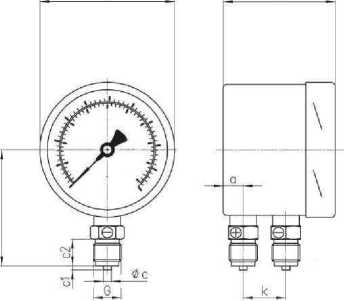

Внешний вид.
Манометры дифференциальные
Рисунок № 1
Внешний вид.
Манометры дифференциальные
Рисунок № 2
Внешний вид.
Манометры дифференциальные
Рисунок № 3
Внешний вид.
Манометры дифференциальные
Рисунок № 4
Внешний вид.
Манометры дифференциальные
Рисунок № 5
Внешний вид.
Манометры дифференциальные
Рисунок № 6
Внешний вид.
Манометры дифференциальные
Рисунок № 7
Внешний вид.
Манометры дифференциальные
Рисунок № 8
Внешний вид.
Манометры дифференциальные
Рисунок № 9
Внешний вид.
Манометры дифференциальные
Рисунок № 10
Общие сведения
Дата публикации - 31.10.2022
Срок свидетельства - 18.05.2021
Номер записи - 116267
ID в реестре СИ - 338667
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MANOTHERM, Haenni, EN 837-1, DRCYg 100-1, DRChG 160-3 Fr 0…40T/c/0…25MPa/0…40T/c 2xG1/2" tu=, DRChG 100-3 Fr 40MPa 2xG?", DRChg 100-1 FzrmBFr 1,6МРа 24V 2xLx6 (105-004-831), DRChg 100-1 FzrmBFr 1,6MPa 24V BA9s 2W 2 x L6 (A105-004-842 вариант 1), DRChg 100-1 FzrmBFr 1,6 МРа 2хLx6 BA9s 24V , DRChg 100-1 FzrmBFr 1,2МРа 2xLx10 (105-004-840 вариант 3), DRChg 100-1 FzrmBFr 1,0МРа 2xLx10 (105-004-840 вариант 2), DRChg 100-1 FzrmBFr 1,0МРа 24V 2xLx6 (105-004-831), DRChg 100-1 FzrmBFr 1,0MPa 2хLx6 BA9s 24V , DRChg 100-1 FzrmBFr 1 MPa, DRChg 100-1 FzrmBFr 0,6МРа 2xLx10 (105-004-840 вариант 1), DRChg 100-1, DRChg, DIN, D,
Производитель
Изготовитель - Фирма "Manotherm Beierfeld GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 3229
Выдано извещений - 3
Кол-во периодических поверок - 242
Кол-во средств измерений - 40
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 408 дн.
Приказы РСТ, где упоминается данный тип СИ
№920 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1158 от 2016.08.22 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Шерловогорская"
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№321 от 2021.03.15 О продлении срока действия утвержденных типов средств измерений
№3393 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Материалы и покрытия лакокрасочные" (ТК 195)
Наличие аналогов СИ: Манометры дифференциальные (D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Manotherm Beierfeld GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21126-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 40, 50, 60 и 63 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21127-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100, 160 и 250 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21128-01 01.05.2006 |
Манометры показывающие, RF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21129-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 50, 53 и 80 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21130-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100 и 160 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23061-02 01.06.2007 |
Тягомеры, напоромеры, тягонапоромеры показывающие, KP 144, KPChg, DiKPChg Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23062-02 01.06.2007 |
Манометры показывающие прецизионные, RFB Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23063-02 01.06.2007 |
Манометры эталонные, RFB 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25156-03 01.07.2008 |
Манометры дифференциальные, DiKPCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25157-03 01.07.2008 |
Манометры мембранные показывающие, P, PU, PCh, PK, PSK и PSCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25157-05 18.05.2021 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
25157-05 01.01.2011 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25158-03 01.07.2008 |
Манометры дифференциальные, DR, DiR Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25159-03 01.07.2008 |
Манометры дифференциальные, DiP 1Сh и DiP 2Ch Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-03 01.11.2008 |
Термометры манометрические, TS, TA, TF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-06 01.09.2011 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-11 30.09.2021 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
26233-03 01.01.2009 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
26233-11 18.05.2021 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
29533-05 |
Манометры показывающие, RChG Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30884-05 18.05.2021 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30884-05 01.01.2011 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30885-05 01.01.2011 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30885-11 18.05.2021 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
30886-05 01.01.2011 |
Манометры образцовые показывающие, MO 160, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30887-05 01.01.2011 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30887-05 18.05.2021 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32475-06 01.09.2011 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32475-08 01.07.2013 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
32475-11 18.05.2021 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47317-11 18.05.2021 |
Преобразователи давления измерительные, PTM, CTM, DTM, DMU Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47322-11 18.05.2021 |
Манометры образцовые показывающие, MO 160 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год; 2 года при корректировке нуля не реже, чем 1 раз в 6 месяцев |
|
47323-11 18.05.2021 |
Манометры образцовые показывающие, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
73694-18 |
Термопреобразователи сопротивления платиновые, TPtRat Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Манометры дифференциальные (D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 113 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 83 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калининградский ЦСМ» (RA.RU.311465) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Балтнефтепровод", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "НПО по медицинским иммунобиологическим препаратам "Микроген" Минздрава РФ (RA.RU.311412) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 184 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПО "ЮМАС" (RA.RU.310569) | 1832 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 260 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 333 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОМГАЗАВТОМАТИКА" (РОСС RU.0001.310030) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 46 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "СЗМН" (1755) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Марийский ЦСМ» (RA.RU.311271) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| Ростовский-на-Дону электровозоремонтный завод - филиал АО "Желдорреммаш" (1600) | 108 | 108 | 0 | 108 | 2 | 108 | 0 | 108 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 51 | 51 | 1 | 50 | 0 | 51 | 1 | 50 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 16 | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 24 | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |
| ООО "РЕМСНАБ" (RA.RU.314305) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 8 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 16 | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Манометры дифференциальные (D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1246 | 740 |
|
ФБУ НИЦ ПМ-Ростест Москва |
340 | 740 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1050 | 740 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
1056 | 740 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
1056 | 740 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на дифманометры и на титульный лист паспорта или руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дифманометрам D1. EN 837 - 1998 Манометры. ОТУ.
2. Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия.
Осуществление производственного контроля законодательством Российской Федерации требований эксплуатации опасного производственного объекта.
Принцип действия дифманометров основан на уравновешивании измеряемой разности давлений силой упругой деформации измерительных систем дифманометров.
Измерительная система дифманометров DiKPCh, DiP1Ch, DiP2Ch, DiP3Ch, DiPsP состоит из измерительной мембраны и механического устройства, преобразующего перемещение мембраны, вызванное воздействием разности давлений, в угловое перемещение показывающей стрелки.
В измерительной системе дифманометров DiP2Ch (по сравнению с дифманометрами DiP1Ch) добавлены 2 сильфона.
Измерительная система дифманометров DR, DiR состоит из двух независимых измерителей давления. Под воздействием измеряемого давления свободный конец измерительной пружины первого измерителя перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы. Аналогичным образом перемещается свободный конец второго измерителя, подсоединенного к меньшему из измеряемых давлений. При этом его перемещение в одном случае передается на вторую стрелку (дифманометры DR), а в другом - еще и на вторую шкалу (дифманометры DiR).
Модели дифманометров DiRZ имеют разностный измерительный механизм с одной стрелкой.
Добавление букв G и Oe означает, что корпус манометра заполнен, соответственно, глицерином или маслом.
Добавление буквы (G) означает, что манометр заполняется жидкостью.
Добавление буквы Н означает наличие дополнительного кожуха.
Добавление буквы g означает, что ободок на корпусе прибора завальцовывается.
Добавление букв Fz означает специальное исполнение для применения на железнодорожном транспорте.
Добавление буквы Ch означает, что корпус манометра выполнен из нержавеющей стали.
Добавление буквы S означает безопасное исполнение корпуса манометра.
Манометры снабжены специальной защитой от перегрузок; некоторые снабжены электроконтактными устройствами (механическими, электронными, индуктивными).
Внешний вид приборов представлен на рисунке 1
DiP1Ch
DiPsPH
D b
DRCh
□
Рисунок 1
Пределы измерений от 0...0.0025 бар до 0.600 бар (от 0...0.25 кПа до 0.60 МПа)
от -0,001.0 бар до -1.0 бар (от -0,1.0 кПа до -100.0 кПа) от -С,С1.С,СС15 бар до -С,1.3С бар (от -1.С,15 кПа до -С,1.3 МПа) (в зависимости от модели)
|
Диаметр шкалы, мм |
100; 160 |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,6; ±1,0; ±1,6; ±2,5 (в зависимости от модели) |
Диапазон рабочих температур, °С:
|
от минус 40 до плюс 60 от минус 40 до плюс 130 (в зависимости от модели) |
|
Дополнительная погрешность от влияния изменения температуры окружающей среды (в рабочем диапазоне), %/10°С |
± (0,3.1,6) (в зависимости от модели) |
|
Статическое давление |
0,06.40 МПа |
|
Габаритные размеры, мм, (диаметр, глубина) |
от (100;85) до (160;239,5) (в зависимости от модели) |
|
Масса, кг, не более |
0,75.13,1 (в зависимости от модели) |
