Номер по Госреестру СИ: 73694-18
73694-18 Термопреобразователи сопротивления платиновые
(TPtRat)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые TPtRat (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры окружающего воздуха в составе метеостанций двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым TPtRat
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-00);
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11);
Термостат переливной прецизионный ТПП-1 (Регистрационный № 33744-07);
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «MANOTHERM Beierfeld GmbH», Германия
Адрес: Am Gewerbepark 908344 Grunhain-Beierfeld - Germany
Тел.: +49 3774 58 - 0, факс: +49 3774 58 - 545
E-mail: mail@armano-beierfeld.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул.Сименса, д.1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде Г-образного металлического корпуса разборной конструкции, внутрь которого помещен один тонкопленочный платиновый ЧЭ с клеммной контактной платформой. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 3-х проводная.
Монтаж ТС осуществляется с помощью кронштейна для настенного крепления.
Общий вид ТС представлен на рисунке 1.

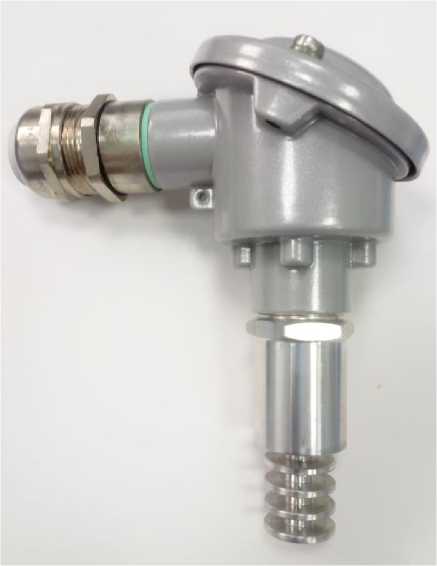

Рисунок 1 - Общий вид ТС
Пломбирование термопреобразователей сопротивления платиновых TPtRat не предусмотрено.
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3
Таблица 1 -
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -40 до +100 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
Температурный коэффициент ТС а, °С-1 |
0,00385 |
Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом |
100 |
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 |
B |
Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры) |
±(0,3+0,005-|t|) |
Электрическое сопротивление изоляции при температуре окружающего воздуха от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Общая длина ТС, мм |
130 |
Диаметр зоны расположения ЧЭ ТС, мм |
20 |
Длина зоны расположения ЧЭ ТС, мм |
26 |
Масса, г |
327 |
Рабочие условия эксплуатации:
|
от -40 до +100 98 |
