Номер по Госреестру СИ: 47317-11
47317-11 Преобразователи давления измерительные
(PTM, CTM, DTM, DMU)
Назначение средства измерений:
Преобразователи давления измерительные PTM, CTM, DTM, DMU (далее -преобразователи) предназначены для непрерывного преобразования значений избыточного или абсолютного давления газов, жидкостей и пара в аналоговый выходной сигнал постоянного тока или постоянного напряжения и/или в цифровой сигнал в стандарте протокола RS485.

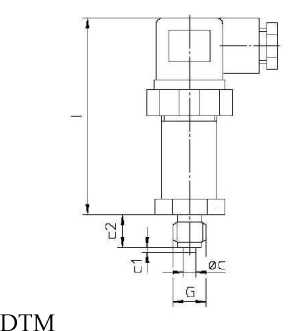

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

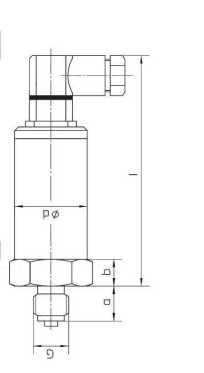

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

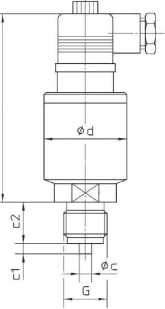

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

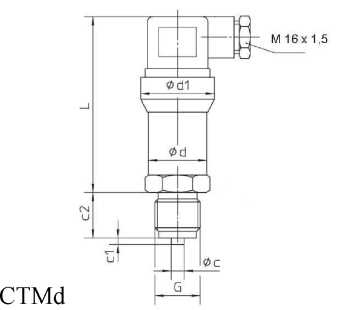

Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9
Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 136144
ID в реестре СИ - 358544
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
PTMFB 16bar 4-20mA G1/2" tmax=+120*C, PTM, CTM, DTM, DMU, PTM TE(a) 4bar abs 4-20mA MDM7340vd8 DN38 membran: 316L/PTFE, PTM TE(a) 1bar abs 4-20mA MDM7340vd8 DN38 membran: 316L/PTFE, PTM TE 250mbar 4-20mA G1/2", PTM 4bar 4-20mA G1/2", PTM 1-10, PTM 1,0bar 4-20mA G1/2", PTM -1/9bar 4-20mA IP65 MDM7340.6vd8 DN38 (1 1/2"), PTM -1/5bar 4-20mA IP65 MDM7340.6vd8 DN38 (1 1/2") PN40, PTM -1/5bar 4-20mA IP65 MDM7340.6vd8 DN38 (1 1/2"), PTM -1/5bar 4-20mA 10-40VDC MDM7340.6 DN1 ?” PN40 , PTM, DTMFB 25bar 4-20mA G1/2" DIN 3852-E, DTM, DMU, CTM мод. CTMс, CTM, -,
Производитель
Изготовитель - Фирма "Manotherm Beierfeld GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 162
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 56
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 373 дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№321 от 2021.03.15 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Преобразователи давления измерительные (PTM, CTM, DTM, DMU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47317-11 Преобразователи давления измерительные (PTM, CTM, DTM, DMU) Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
14753-16 Датчики давления (ДМ5007) ОАО «Манотомь» (РОССИЯ г. Томск) |
Все средства измерений ОАО «Манотомь»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21126-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 40, 50, 60 и 63 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21127-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100, 160 и 250 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21128-01 01.05.2006 |
Манометры показывающие, RF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21129-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 50, 53 и 80 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21130-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100 и 160 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23061-02 01.06.2007 |
Тягомеры, напоромеры, тягонапоромеры показывающие, KP 144, KPChg, DiKPChg Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23062-02 01.06.2007 |
Манометры показывающие прецизионные, RFB Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23063-02 01.06.2007 |
Манометры эталонные, RFB 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25156-03 01.07.2008 |
Манометры дифференциальные, DiKPCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25157-03 01.07.2008 |
Манометры мембранные показывающие, P, PU, PCh, PK, PSK и PSCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25157-05 18.05.2021 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
25157-05 01.01.2011 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25158-03 01.07.2008 |
Манометры дифференциальные, DR, DiR Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25159-03 01.07.2008 |
Манометры дифференциальные, DiP 1Сh и DiP 2Ch Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-03 01.11.2008 |
Термометры манометрические, TS, TA, TF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-06 01.09.2011 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25778-11 30.09.2021 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
26233-03 01.01.2009 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
26233-11 18.05.2021 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
29533-05 |
Манометры показывающие, RChG Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30884-05 18.05.2021 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30884-05 01.01.2011 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30885-05 01.01.2011 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30885-11 18.05.2021 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
30886-05 01.01.2011 |
Манометры образцовые показывающие, MO 160, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30887-05 01.01.2011 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30887-05 18.05.2021 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32475-06 01.09.2011 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32475-08 01.07.2013 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
32475-11 18.05.2021 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47317-11 18.05.2021 |
Преобразователи давления измерительные, PTM, CTM, DTM, DMU Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47322-11 18.05.2021 |
Манометры образцовые показывающие, MO 160 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год; 2 года при корректировке нуля не реже, чем 1 раз в 6 месяцев |
|
47323-11 18.05.2021 |
Манометры образцовые показывающие, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
73694-18 |
Термопреобразователи сопротивления платиновые, TPtRat Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Датчики давления (ДМ5007)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 42 | 42 | 0 | 0 | 42 | 42 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 44 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал АО «Концерн Росэнергоатом» - Курская атомная станция (1744) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "Научно-производственная корпорация "Уралвагонзавод" имени Ф.Э. Дзержинского" (1104) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Филиал АО «Концерн Росэнергоатом» - Кольская атомная станция (1744) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Датчики давления (ДМ5007)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3762 | 2456 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2456 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1815 | 2456 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1980 | 2456 |
|
ФБУ Тверской ЦСМ Тверская область |
3008 | 2456 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку, прикрепленную к преобразователю и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на преобразователи давления измерительные РТМ, СТМ, DTM, DMU.Нормативные и технические документы
Нормативные документы, устанавливающие требования преобразователям давления измерительным РТМ, СТМ, DTM, DMU-
1. ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
-
2. Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
ПоверкаОсуществляется по документу МИ 1997-89 «Рекомендаций ГСИ. Преобразователи измерительные. Методика поверки»
Принцип действия преобразователей основан на упругой деформации чувствительного элемента.
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента (PTM, DTM, DMU) или электрическая емкость керамического емкостного сенсора (CTM), которые усиливаются и преобразуются в нормированный выходной сигнал постоянного тока или напряжения и/или цифровой сигнал в стандарте протокола RS485, пропорциональный давлению.
В зависимости от типа присоединения преобразователей к системам, в которых проводится контроль давления, особенностей конструкции корпуса и набора функциональных возможностей преобразователи имеют следующие обозначения- PTM, PTMk, PTMv, CTMc, CTMd, DTM, DTMk, DMU.
Добавление букв FB означает, что к торцу штуцера преобразователя приварена мембрана. Преобразователи такого исполнения используются для измерения давления вязких и коррозионно - активных сред.
Добавление букв FG означает, что корпус преобразователя имеет повышенную степень защиты для жестких условий эксплуатации.
Добавление букв DIG означает, что преобразователь помимо аналогового выходного сигнала имеет цифровой выходной сигнал в стандарте протокола RS-485 и имеет 2 независимые друг от друга точки переключения давления, настраиваемые с помощью встроенного микропроцессора в заводских условиях. Это дает возможность применять данные модификации как в качестве преобразователей, так и в качестве переключателей давления.
Добавление букв SF6 означает, что преобразователи предназначены для контроля плотности элегаза в закрытых емкостях.
Преобразователи DMU встраиваются в корпус манометров R. Подача давления на чувствительный элемент преобразователя осуществляется от штуцера манометра.
Внешний вид преобразователя представлен на рисунке 1
CTMc
DTMk
PTM
|
1 1 J |
'! ■ | ||
|
П | |||
|
- | |||
|
27 | |||
|
II |
XI | ||
|
cu | |||
|
Ф | |||
G
"’“'sumformer Typ
PTMk
|
2 |
7 |
PTMv TP
Рисунок 1
|
Верхний предел измерений - избыточного давления - абсолютного давления |
от минус 0,1 до 250 МПа от 0 до 100 МПа (в зависимости от модели) |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,08; ±0,2; ±0,5; ±1,0 (в зависимости от модели) |
|
Выходной сигнал, - аналоговый токовый, мА - аналоговый напряжения, В - цифровой |
от 4 до 20; от 0 до 20 от 0 до 10 RS485 (в зависимости от модели) |
|
Напряжение питания, В |
от 10 до 40 от 8 до 28 от 13 до 28 от 12 до 24 (в зависимости от модели) |
|
Диапазон рабочих температур, °С: |
от минус 40 до плюс 85 (в зависимости от модели) |
|
Дополнительная погрешность от изменения температуры окружающей среды, %/10°С |
±0,3 (в зависимости от модели) |
|
Габаритные размеры, мм, (диаметр, высота) (диаметр, высота, глубина) |
от (20x78) до (25x140) от 101x137,5x92 до 161x195,5x92 (в зависимости от модели) |
|
Масса, кг, не более |
от 0,1 до 2,95 (в зависимости от модели) |
