Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на щуп термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической системы с эластичным чувствительным элементом и термобаллоном. Корпус и термобаллон (щуп) изготавливаются из нержавеющей стали (щуп 1.4571). Манометрическая термосистема заполнена инертным газом (азот).

Термометры имеют следующие модели:

TS - термометр с жёстким щупом;

TF - термометр с капиллярной трубкой;

TA - термометр для измерения температуры дизельных выхлопных газов;

TGel - термометр с шарниром для наклона головки;

TR- термометр настенного исполнения (для измерения температуры в помещении).

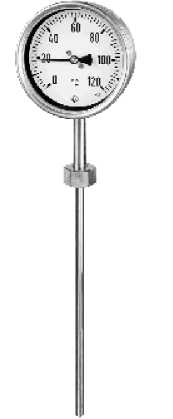

Рисунок 1 - Общий вид термометров TSCh100

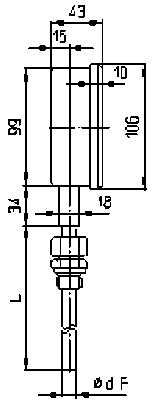

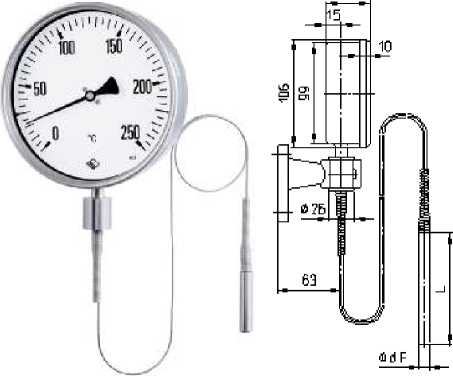

Рисунок 2 - Общий вид термометров

TFChg 100

(fid F

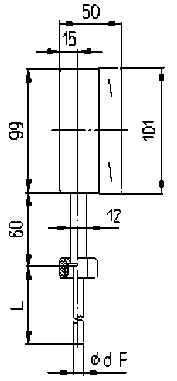

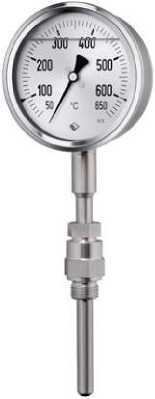

Рисунок 3 - Общий вид термометров TAS 100

13Z

не

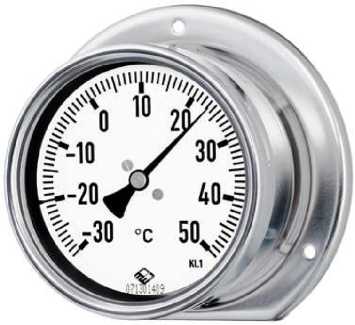

Рисунок 5 - Общий вид термометров TR100

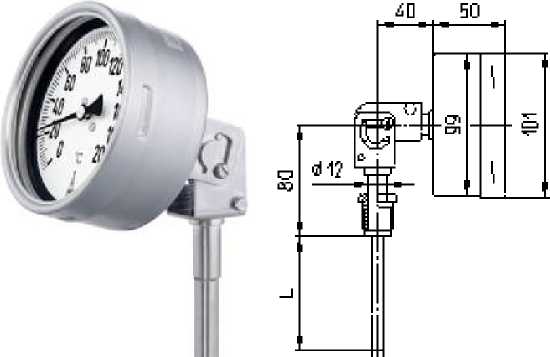

Рисунок 4 - Общий вид термометров TGelCh100

Добавление букв в обозначения моделей термометров соответствует следующим исполнениям:

Ch - с байонетовым кольцом из нержавеющей стали;

QS - в квадратном корпусе для монтажа на щитах с узкой рамкой

QB - в квадратном корпусе для монтажа на щитах с широкой рамкой S - с жестко закрепленным шурупом;

F - с капиллярной проводкой;

G - с наполнением корпуса силиконовым маслом;

Oe - с наполнением корпуса специальным маслом при применении контактных групп в термометрах;

g - завальцованное кольцо;

rm - штуцер осевой по центру; r - штуцер осевой смещенный

Термометры могут быть оснащены различными сигнализирующими устройствами.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих щуп термометра от воздействия агрессивных сред.

В комплект поставки термометра входят :

- термометр                - 1 шт .;

- паспорт (на русском языке) - 1 экз.

По дополнительному заказу: защитная гильза, монтажные приспособления, сигнализирующие устройства.

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности моделей TS, TF и TGel представлены в таблице 1:

Таблица 1

Для модели ТА :

Диапазон измерений (показаний), °С:.. .от плюс 100 до плюс 600 (от плюс 50 до плюс 650)

Цена деления шкалы, °С:..................................................................................10

Пределы допускаемой абсолютной погрешности, °С: .................±10

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности для модели TR представлены в таблице 2:

Таблица 2

Диаметр корпуса, мм:.......63; 80; 100 (модель ТА); 63, 80, 100; 160 (модели TS, TF);

100, 160 (модель TR)

Размер корпуса для исполнений TFQS, TFQB, мм: ................................96*96, 144*144

Диаметр термобаллона, мм: 10, 12, 13, 16 (модель ТА); 6; 8; 10; 12, 13, 16 (модели TS, TF) Длина монтажной части термометров с жестким щупом, мм:...от 80 до 600 (модель ТА);

от 35 до максимально 2000 (модели TS, TF) Длина монтажной части термометров

с капиллярной трубкой, м:..................от 1 до 20 (модели ТА, TS, TF)

Диаметр капиллярной трубки, мм:

Средний срок службы не менее, лет:

Рабочие условия эксплуатации:

• - температура окружающей среды, °С: от минус 40 (от минус 20 - для модели TS, от минус 60 - термометры специальных исполнений) до плюс 60;

• - относительная влажность при температуре плюс 40 °С, %, не более

Степень защиты от влаги и пыли по ГОСТ 14254-96: ..............................IP40, IP55, IP65.
