министерство ПРОМЫШЛЕННОСТИ ИТОРГОИЛИ

РОССИЙСКОЙ МДКР АПИН

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росспщдарт)

26 мая 2016 г.                                                                643

---------- №.______

Москва

О внесении изменений в описание типа на термометры манометрические , серии Т

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «МАНОТЕРМ Прибор» от 8 апреля 2016 г. № 104 приказываю:

• 1. Внести изменения в описание типа на термометры манометрические серии Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25778-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2016 г. № 643

Изменения в описание типа на термометры манометрические серии Т

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические серии Т

Термометры манометрические серии Т (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу термобаллона термометра или защитных гильз.

Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на щуп термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической системы с эластичным чувствительным элементом и термобаллоном. Корпус и термобаллон (щуп) изготавливаются из нержавеющей стали (щуп 1.4571). Манометрическая термосистема заполнена инертным газом (азот).

Термометры имеют следующие модели:

TS - термометр с жёстким щупом;

TF - термометр с капиллярной трубкой;

ТА - термометр для измерения температуры дизельных выхлопных газов;

TGel - термометр с шарниром для наклона головки;

TR- термометр настенного исполнения (для измерения температуры в помещении).

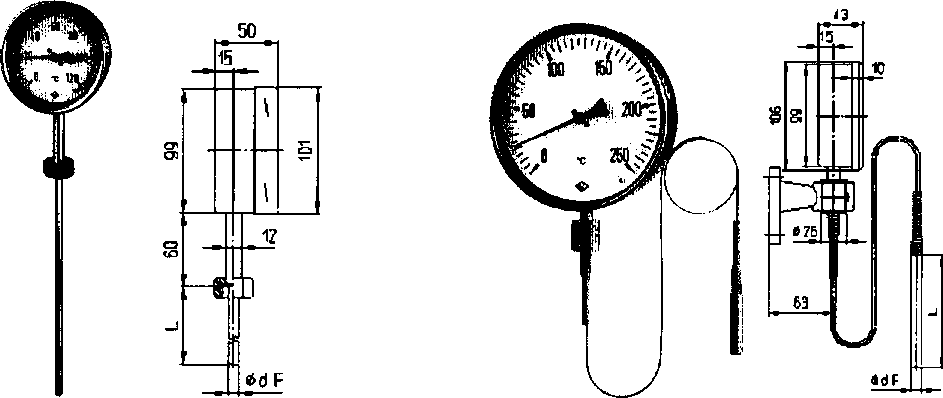

Рисунок 1 Общий вид термометров TSChlOO

Рисунок 2 Общий вид термометров TFChg 100

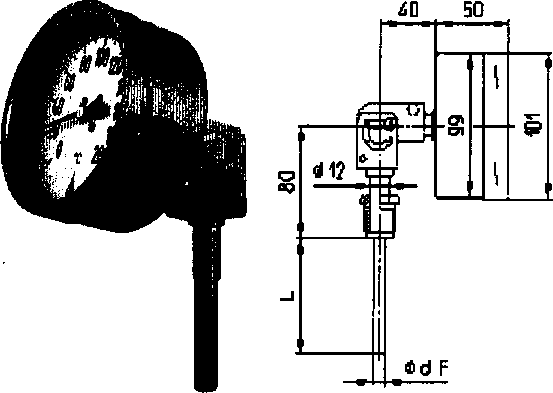

Рисунок 4 Общий вид термометров TGelChlOO

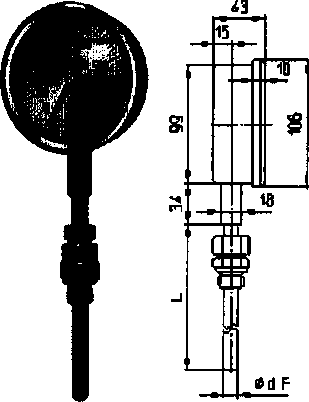

Рисунок 3 Общий вид термометров TAS 100

13Z

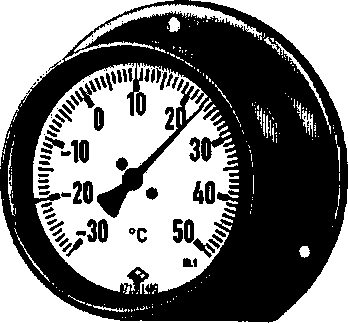

Рисунок 5 - Общий вид термометров TR100

Добавление букв в обозначения моделей термометров соответствует следующим исполнениям:

Ch - с байонетовым кольцом из нержавеющей стали;

QS - в квадратном корпусе для монтажа на щитах с узкой рамкой

QB - в квадратном корпусе для монтажа на щитах с широкой рамкой

S - с жестко закрепленным шурупом;

F - с капиллярной проводкой;

G - с наполнением корпуса силиконовым маслом;

Ое - с наполнением корпуса специальным маслом при применении контактных групп в термометрах;

g - завальцованное кольцо;

rm - штуцер осевой по центру;

г - штуцер осевой смещенный

Термометры могут быть оснащены различными сигнализирующими устройствами.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих щуп термометра от воздействия агрессивных сред.

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности моделей TS, TF и TGel представлены в таблице 1:

Таблица 1

Для модели ТА:

Диапазон измерений (показаний), °C:...от плюс 100 до плюс 600 (от плюс 50 до плюс 650)

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности для модели TR представлены в таблице 2:

Таблица 2

Диаметр корпуса, мм:...............63; 80; 100 (модель ТА); 63, 80, 100; 160 (модели TS, TF);

100, 160 (модель TR)

Размер корпуса для исполнений TFQS, TFQB, мм:................................96*96, 144*144

Диаметр термобаллона, мм: 10, 12, 13, 16 (модель ТА); 6; 8; 10; 12, 13,16 (модели TS, TF)

Длина монтажной части термометров с жестким щупом, мм:.....от 80 до 600 (модель ТА);

от 35 до максимально 2000 (модели TS, TF)

Длина монтажной части термометров

с капиллярной трубкой, м:............................................от 1 до 20 (модели ТА, TS, TF)

Диаметр капиллярной трубки, мм:

Средний срок службы не менее, лет:

Рабочие условия эксплуатации:

• - температура окружающей среды, °C: от минус 40 (от минус 20 - для модели TS, от минус 60 - термометры специальных исполнений) до плюс 60;

• - относительная влажность при температуре плюс 40 °C, %, не более

Степень защиты от влаги и пыли по ГОСТ 14254-96:..................................IP40, IP55, IP65.

наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

В комплект поставки термометра входят:

• - термометр                  -1 шт.;

• - паспорт (на русском языке) -1 экз.

По дополнительному заказу: защитная гильза, монтажные приспособления, сигнализирующие устройства.

осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

• - термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Г осреестр №19916-10);

• - измеритель температуры многоканальный прецизионный МИТ 8 (Госреестр № 19736-11);

• - термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);

• - калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр № 46576-11). Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.

фирма «MANOTHERM Beierfeld GmbH», Германия

Am Gewerbepark, D - 08344 Griinhain-Beierfeld

Тел.: +49 (0) 3774 58 - 0, Факс: +49 (0)3774 58 - 545

Общество с ограниченной ответственностью «МАНОТЕРМ Прибор»

(ООО «МАНОТЕРМ Прибор»)

ИНН 772647107

Адрес: 125130, г.Москва, ул. Нарвская, д. 2, стр.2

Телефон: т. (495)502-92-07 ф. (495)502-92-14

E-mail: info@manotherm-Dribor.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефакс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
