№1271 от 26.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 326833
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1271 от 26.05.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1271
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Линейки контрольные визуально-цифровые |
КЛВЦ |
51173-12 |
Общество с ограниченной ответственностью «МЕТРОЛСЕРВИС» (ООО «МЕТРОЛСЕРВИС»), г. Новосибирск |
Адрес: 630060, г. Новосибирск, ул. Экваторная, дом 15, оф.86 |
Адрес: 630060, г. Новосибирск, ул. Лесосечная, д. 14, оф. 90 |
Общество с ограниченной ответственностью «МЕТРОЛСЕРВИС» (ООО «МЕТРОЛСЕРВИС»), г. Новосибирск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1271
Лист № 1
Всего листов 4
Регистрационный № 51173-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линейки контрольные визуально-цифровые КЛВЦ
Назначение средства измеренийЛинейка контрольная визуально-цифровая КЛВЦ (далее - линейка) предназначена для хранения и передачи единицы длины и измерений расстояний между фрагментами объекта измерений, расположенными в плоскости измерений.
Описание средства измеренийЛинейка представляет собой многозначную штриховую меру длины с цифровым отсчетным устройством.
Принцип работы линейки основан на прямом измерении расстояний между фрагментами объекта измерений, лежащими в одной плоскости, при точном совмещении отсчетного штриха линейки со штрихом объекта измерений и выводе результатов измерений на дисплей цифрового отсчетного устройства.
Изображения отсчетного штриха линейки и штриха объекта измерений наблюдают в окуляр микроскопа.

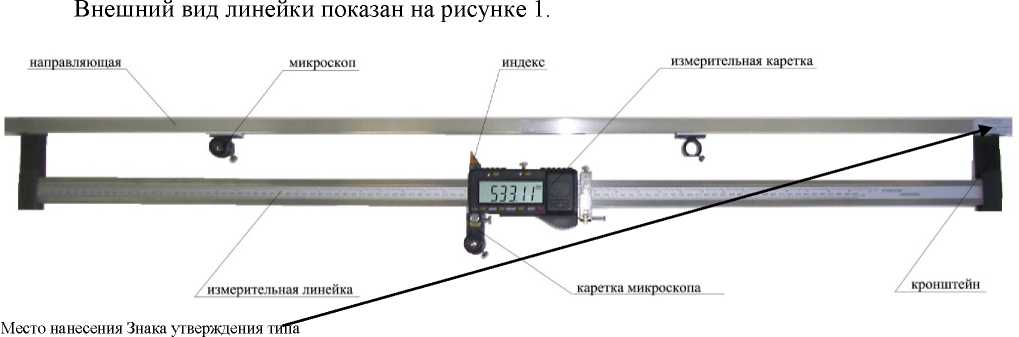

Рисунок 1 — Линейка контрольная визуально-цифровая КЛВЦ.
Конструктивно линейка состоит из корпуса, выполненного из нержавеющей стали, и растровой штриховой меры длины, встроенной в корпус линейки. На корпусе линейки смонтированы две опорные площадки с отверстиями для фиксации линейки, к которым, с помощью кронштейнов, крепится направляющая. На направляющей смонтированы две оправы для микроскопов. В оправе предусмотрена возможность подвижки микроскопа вдоль её оси. Рабочая плоскость корпуса линейки имеет две направляющие, по которым перемещается измерительная каретка с цифровым дисплеем, оснащенная механизмом точной наводки. Измерительная каретка имеет шесть управляющих клавиш, цифровой дисплей и батарейный отсек для установки источника питания постоянного тока. На измерительной каретке линейки закреплены с одной стороны индекс, на котором нанесен отсчетный штрих линейки, а с противоположной стороны - каретка микроскопа, предназначенная для проведения измерений по сетке микроскопа.
Линейки изготавливаются четырех модификаций в зависимости от диапазона измерений и пределов допускаемой абсолютной погрешности измерений.
Для защиты линейки от несанкционированного доступа произведена пломбировка двух винтов на крышке цифрового отсчетного устройства.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Модификация линейки и значение параметра | |||
|
КЛВЦ- 1 - 500 |
КЛВЦ- 1 - 1000 |
КЛВЦ- 2 - 500 |
КЛВЦ - 2 - 1000 | |
|
Диапазон измерений длины:
|
от 0 до 500 от 0 до 20 |
от 0 до 1000 от 0 до 40 |
от 0 до 500 от 0 до 20 |
от 0 до 1000 от 0 до 40 |
|
Дискретность цифрового отсчета:
|
0,01 0,001 | |||
|
Пределы допускаемой абсолютной погрешности измерений, мм |
± (0,02+0,03L) где L- измеряемая длина, м |
± (0,02+0,05L) где L-измеряемая длина, м | ||
|
Допуск параллельности боковых поверхностей линейки, мм |
0,04 | |||
|
Видимое увеличение микроскопа, ...х |
30 | |||
|
Диапазон перемещения каретки микроскопа по вертикали, мм |
0 - 10 | |||
|
Электропитание: - от источника питания постоянного тока (типа CR 2032), В |
3 | |||
|
Габаритные размеры линейки, мм, не более: |
750х160х50 |
1250х160х50 |
750х160х50 |
1250х160х50 |
|
Габаритные размеры футляра, мм, не более: |
800х160х70 |
1300х160х70 |
800х160х70 |
1300х160х70 |
|
Масса линейки, кг, не более |
1,8 |
2,6 |
1,8 |
2,6 |
|
Масса линейки с футляром, кг, не более |
2,8 |
5,0 |
2,8 |
5,0 |
|
Линейка эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ Р 52931-2008 со следующими уточнениями: | ||||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |||
|
- верхний предел относительной влажности при 20 °С без образования конденсата, % |
80 | |||
|
Установленный срок службы, лет, не менее |
5 | |||
наносится на наклейку на направляющей линейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 4 Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
РМС.001-01 |
Линейка с цифровым отсчетом |
1 | |
|
РМС.001-02 |
Микроскоп |
2 | |
|
РМС.001-03 |
Каретка микроскопа |
1 | |
|
РМС.001-04 |
Футляр |
1 | |
|
- |
Источник питания типа CR 2032 |
1 |
3 В |
|
РМС.001-00РЭ |
Руководство по эксплуатации |
1 | |
|
РМС.001-00МП |
Методика поверки |
1 |
РМС.001-00РЭ Линейка контрольная визуально-цифровая КЛВЦ. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к линейкам контрольным визуально-цифровым КЛВЦРМС.001-00 ТУ Линейки контрольные визуально-цифровые КЛВЦ. Технические условия
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерения длины в диапазоне 1-10-6 _50 м и длин волн в диапазоне 0,2.. .50 мкм
ИзготовительОбщество с ограниченной ответственностью «МЕТРОЛСЕРВИС»
(ООО «МЕТРОЛСЕРВИС»)
ИНН 5408290841
Адрес:630060, г. Новосибирск, ул. Лесосечная, д. 14, оф.90
Тел. +7 983 320-09-09/+7 965 825-33-80
E-mail: npz24@ngs.ru
Испытательный центрГЦИ СИ ФГУП «СНИИМ»
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.(383) 210-08-14, факс (383) 210-13-60
E-mail: director@sniim.nsk.ru
Номер аттестата аккредитации: 30007-09
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
26 мая 2022 г.
Xs
1271
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации ат 38 августа 2Q2Q г. № 2QQ6.
4. Контроль за испол! [ениетгаятаи^^
г хранится в системеэлекгронного документооборота
за собой.
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: 029D109B0OOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
