УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2024 г. № 1770

Регистрационный № 92623-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Наборы однозначных мер электрического сопротивления термостатированные МС3050Т

Наборы однозначных мер электрического сопротивления термостатированные МС3050Т (далее по тексту - НОМЭСТ) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления постоянного тока. НОМЭСТ могут применяться в качестве вторичных (рабочих) эталонов единицы электрического сопротивления постоянного тока и рабочих эталонов единицы электрического сопротивления постоянного тока 1-го, 2-го, 3-го и 4-го разрядов в соответствии с Приказом Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

К настоящему типу средств измерений относятся НОМЭСТ МС3050Т следующих модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5, МС3050Т-6, которые отличаются друг от друга видом исполнения корпуса, количеством мер электрического сопротивления в наборе, видом климатического исполнения. Полное обозначение модификации с учетом вида исполнения указывается на задней панели (на передней боковой панели для модификации МС3050Т-6). Вариации обозначения модификаций и полная кодировка обозначения модификаций НОМЭСТ представлены в таблице 1.

Принцип действия основан на воспроизведении единицы электрического сопротивления посредством прецизионных однозначных мер электрического сопротивления (далее по тексту - ОМЭС), состоящих из высокоточных и стабильных резисторов, размещенных в одном цельнометаллическом термостатированном корпусе. ОМЭС электрически изолированы от цепей питания и управления. НОМЭСТ могут использоваться для имитации платиновых, медных и никелевых преобразователей температуры, с учетом пересчета значения воспроизводимого сопротивления в требуемую имитацию температуры.

НОМЭСТ   представляют   собой   металический корпус   с встроенными

четырехвыводными прецизионными ОМЭС, которые установлены каждая в своём герметизированном посадочном месте массивного алюминиевого внутреннего корпуса.

Для модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5: на лицевой (передней) панели расположены потенциальные и токовые зажимы каждой ОМЭС, цифровой дисплей, функциональные клавиши управления «►», «◄», «▼», «▲», «ВВОД», «СБРОС», потенциальные и токовые зажимы встроенного платинового термометра сопротивления (далее по тексту - Pt100), светодиодный индикатор выхода на режим термостатирования ОМЭС, выключатель питания НОМЭСТ, зажим экранирования с обозначением «Э», зажим корпуса НОМЭСТ.

Платиновый термометр сопротивления Pt100 предназначен для настройки и контроля температуры термостатирования на предприятии-изготовителе. На дисплее последовательно отображается информация: сокращенное обозначение изготовителя «ЗИП-Научприбор», обозначение полной кодировки обозначения модификации НОМЭСТ, номер версии встроенного ПО, заводской номер, год выпуска, текущая температура внутри термостатируемого объема. По бокам передней панели расположены металлические ручки для переноски, боковые кронштейны для установки НОМЭСТ в стойку (для модификаций МС3050Т-2 и МС3050Т-4). На задней панели размещены разъемы USB, RS232, разъем «СЕТЬ» для подключения НОМЭСТ в электрическую сеть переменного тока, зажим защитного заземления НОМЭСТ, шильд с обозначением полной кодировки обозначения модификации НОМЭСТ, заводским номером и годом выпуска (изготовления) НОМЭСТ. На нижней панели располагаются ножки НОМЭСТ, регулирующие наклон.

Для модификации МС3050Т-6: на верхней (лицевой) панели расположены зажимы каждой ОМЭС, дисплей, потенциальные и токовые зажимы Pt100, светодиодный индикатор выхода на режим термостатирования ОМЭС, зажим экранирования с обозначением «Э». Платиновый термометр сопротивления Pt100 предназначен для настройки и контроля температуры термостатирования на предприятии-изготовителе. На дисплее последовательно отображается информация: сокращенное обозначение изготовителя «ЗНП», обозначение полной кодировки обозначения модификации НОМЭСТ, номер версии встроенного ПО, заводской номер, год выпуска, текущая температура внутри термостатируемого объема. На боковой панели расположен разъем для подключения к адаптеру питания 19 В, зажим защитного заземления НОМЭСТ. На двух боковых панелях расположены петли для подсоединения переносного ремня НОМЭСТ. НОМЭСТ оснащен защитной крышкой с ручкой для переноски и защелкивающимися замками для фиксации крышки.

Маркировка НОМЭСТ на лицевой (передней) панели выполнена методом шелкографии (для МС3050Т-6 на верхней (лицевой) - методом металлографии), на задней панели - методом металлографии. Маркировка встроенных ОМЭС выполнена методом шелкографии (для модификаций МС3050Т-1 - МС3050Т-5) и методом металлографии (для модификации МС3050Т-6). У МС3050Т-6 дополнительно имеется маркировка зажимов ОМЭС, выполненная методом гравировки.

Передняя (лицевая) панель (для модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5) содержит наименование и обозначение типа средства измерений, обозначение товарного знака изготовителя, информацию об изготовителе, степени защиты, обеспечиваемой оболочкой, порядковый номер и номинальное значение ОМЭС, обозначения зажимов для подключения к ОМЭС и Pt100, класса точности ОМЭС, значения номинальной и максимальной мощности рассеивания, значения предельного испытанного напряжения между измерительной цепью и сетевыми цепями. Задняя панель содержит обозначения разъемов USB, RS232, разъема для подключения НОМЭСТ в электрическую сеть переменного тока, предохранителя со значением тока, зажима защитного заземления НОМЭСТ, шильд с обозначением полной кодировки обозначения модификации НОМЭСТ, заводским номером и годом выпуска (изготовления) НОМЭСТ.

Верхняя (лицевая) панель НОМЭСТ (для модификации МС3050Т-6) содержит наименование и обозначение типа средства измерений, обозначение товарного знака изготовителя, информацию об изготовителе, степени защиты, обеспечиваемые оболочкой, обозначение зажимов для подключения к ОМЭС, экрану и Pt100. Шильд ОМЭС содержит обозначение номинального значения ОМЭС, класса точности, значения номинальной и максимальной мощности рассеивания, значения предельного испытанного напряжения между измерительной цепью и сетевыми цепями, содержит заводской номер и год выпуска (изготовления) ОМЭС.

Передняя панель (шильд) содержит наименование и обозначение типа средства измерений, обозначение товарного знака изготовителя, обозначение полной кодировки обозначения модификации НОМЭСТ, заводской номер и год выпуска (изготовления) НОМЭСТ. Боковая панель (шильд) содержит обозначение напряжения постоянного тока, тока потребления, зажима защитного заземления.

Заводской номер НОМЭСТ по принятой нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр наносится методом металлографии на заднюю панель НОМЭСТ (для модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5), на переднюю панель НОМЭСТ (для модификаций МС3050Т-6) и дублируется на цифровом дисплее. Дополнительно для модификации МС3050Т-6 заводской номер ОМЭС по принятой нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр наносится методом металлографии на шильд каждой ОМЭС.

Нанесение знака поверки на НОМЭСТ не предусмотрено.

Для предотвращения от несанкционированного проникновения внутрь НОМЭСТ предусмотрена пломбировка с помощью мастичной пломбы на передней (лицевой) панели и с помощью пломбы в виде голографической наклейки на двух боковых панелях корпуса (для модификаций МС3050Т-1 - МС3050Т-5), с помощью мастичной пломбы на верхней (лицевой) и задней панелях (для модификацииМС3050Т-6).

Общий вид НОМЭСТ с указанием мест пломбировки и мест нанесения заводского номера и знака утверждения типа, представлен на рисунках 1 - 8.

Таблица 1  - Вариации обозначения модификаций и полная кодировка обозначения

модификаций НОМЭСТ

от 1

1 шт.

от 1

шт. до 9 шт.

шт. до 4 шт.

от 1 шт. до 4 шт.

Троп ическ ий

холодн ый

Умере нный и

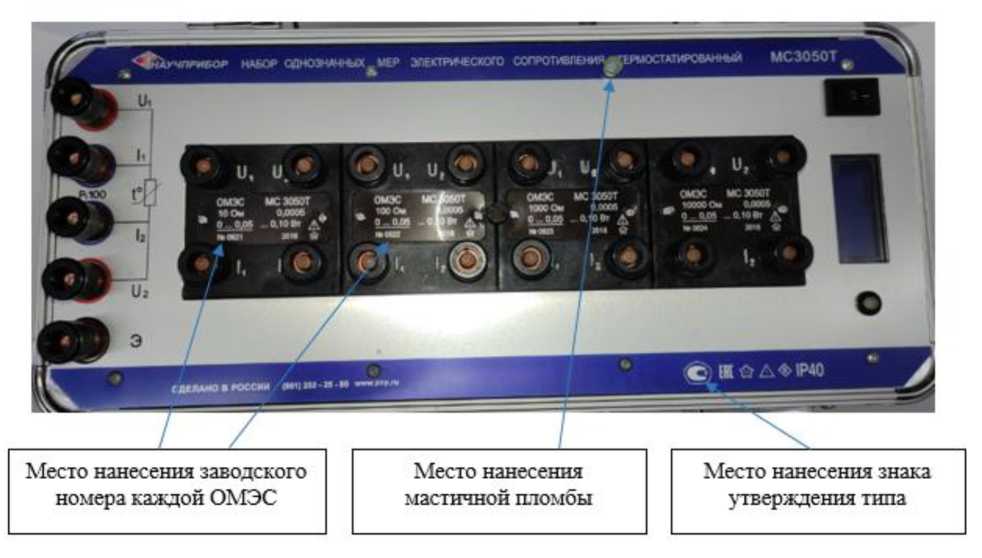

Рисунок 1 - Общий вид НОМЭСТ модификаций МС3050Т-1, МС3050Т-2 с указанием мест пломбировки от несанкционированного доступа, места нанесения знака утверждения типа (на примере модификации МС3050Т-2)

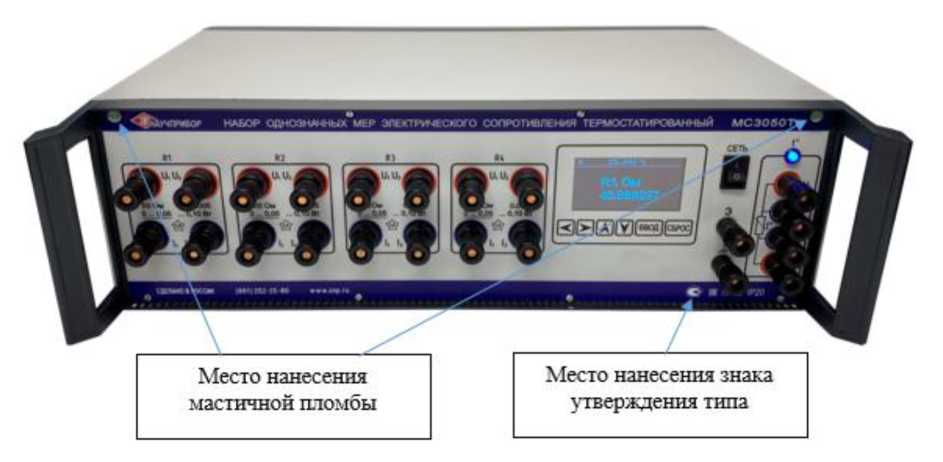

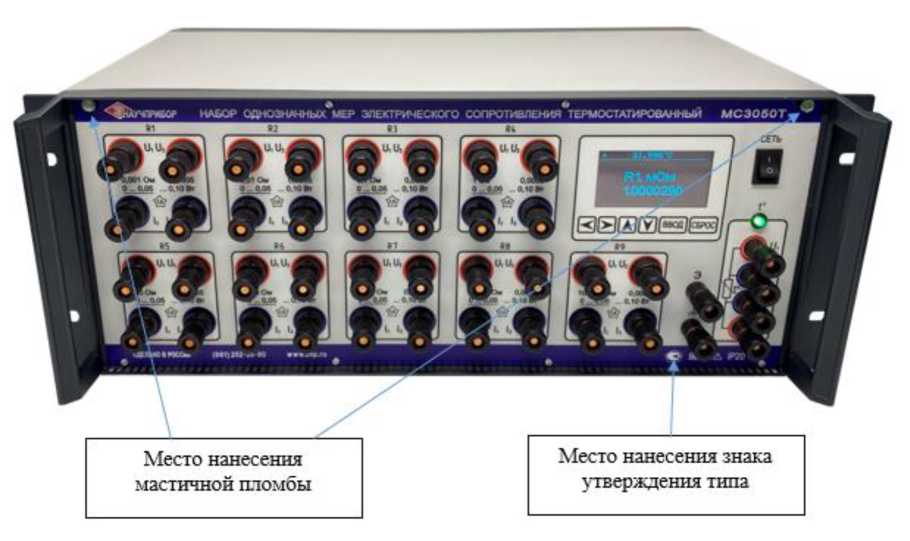

Рисунок 2 - Общий вид НОМЭСТ модификаций МС3050Т-3, МС3050Т-4 с указанием мест пломбировки от несанкционированного доступа, места нанесения знака утверждения типа (на примере модификации МС3050Т-3)

Место нанесения мастичной пломбы

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид НОМЭСТ модификации МС3050Т-5 с указанием мест пломбировки от несанкционированного доступа, места нанесения знака утверждения типа

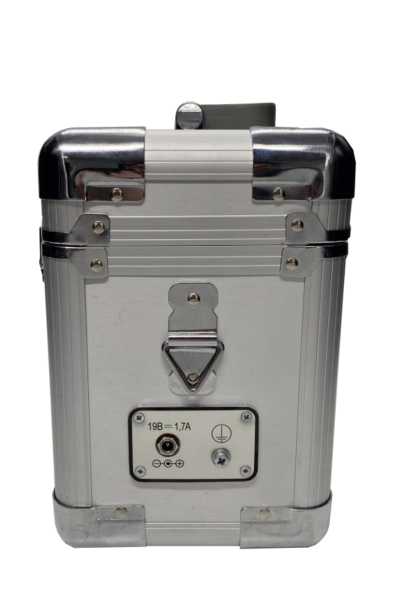

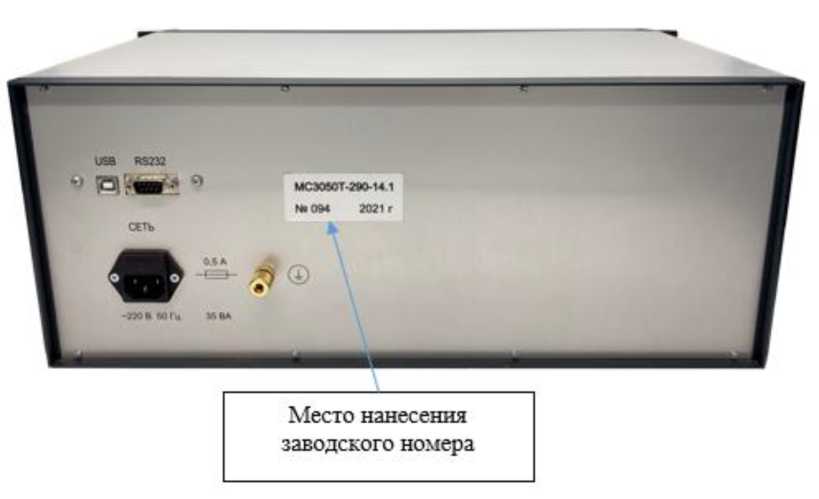

Рисунок 4 - Общий вид задней панели НОМЭСТ модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5 с указанием места нанесения заводского номера

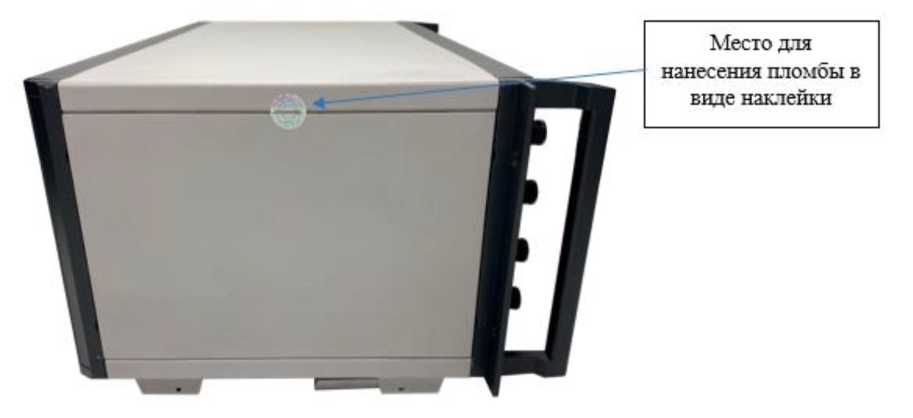

Рисунок 5 - Общий вид боковой панели НОМЭСТ модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5 с указанием мест пломбировки от несанкционированного доступа (на примере модификации МС3050Т-2)

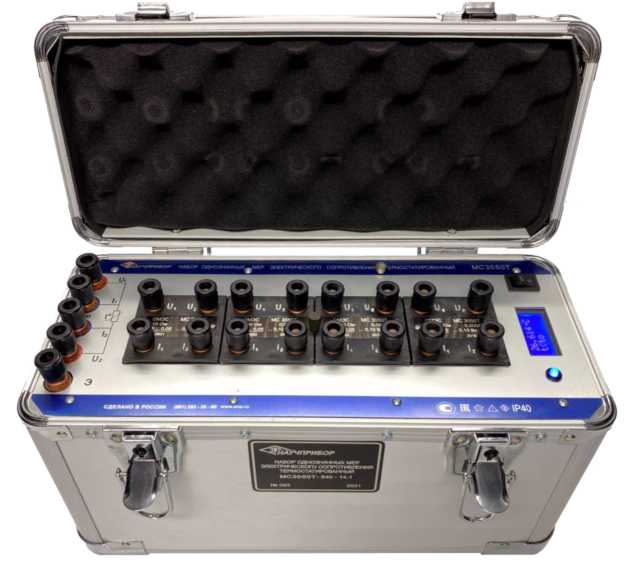

Рисунок 6 - Общий вид НОМЭСТ и боковых панелей НОМЭСТ модификации МС3050Т-6

Рисунок 7 - Общий вид верхней (лицевой) панели НОМЭСТ модификации МС3050Т-6, с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера ОМЭС и знака утверждения типа

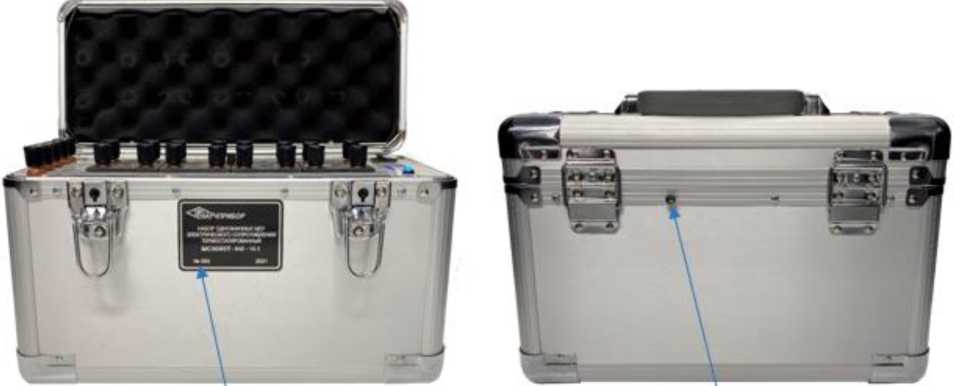

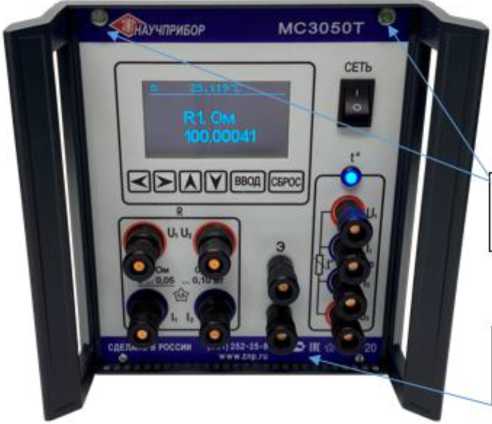

Рисунок 8 - Общий вид передней и задней панелей НОМЭСТ модификации МС3050Т-6 с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа

НОМЭСТ имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО представлено в виде микропрограммы и выполняет функции отображения информации о НОМЭСТ, встроенных ОМЭС и Pt100. Автономное ПО позволяет получать информацию о НОМЭСТ, встроенных ОМЭС и Pt100, считывание полученной информации для дальнейшей обработке на ПК. Влияние встроенного и автономного ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного

Таблица 2 - Идентификационные данные (признаки) ПО

Метрологические характеристики представлены в таблице 3. Технические характеристики представлены в таблице 4.

Таблица 3 -

Примечание:

* - классы точности указаны в соответствии с ГОСТ 23737-79;

** - Суммарное среднее квадратическое отклонение нормируется в случае присвоения статуса вторичного (рабочего) эталона;

*** - Отмеченные пределы допускаемой относительной нестабильности сопротивления за год нормируются только в случае присвоения статуса вторичного (рабочего) эталона;

**** - номинальное значение температуры окружающего воздуха выбирается из ряда (по умолчанию 20 °С). Выбранное значение указывается в формуляре на НОМЭСТ.

Таблица 4 - Основные технические характеристики НОМЭСТ

наносится методом шелкографии на переднюю панель НОМЭСТ (для модификаций МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5), на верхнюю (лицевую) панель методом металлографии (для модификации МС3050Т-6), типографским способом на титульный лист технических условий, руководства по эксплуатации.

Таблица 5 - Комплектность НОМЭСТ

приведены в разделе 5 «Измерения» руководства по эксплуатации ИУСН.411632.010 РЭ «Наборы однозначных мер электрического сопротивления термостатированные МС3050Т. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;

ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ИУСН.411632.010 ТУ Наборы однозначных мер электрического сопротивления термостатированные МС3050Т. Технические условия.
