МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 августа 2024 г.

№    1798

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

3. Распространить действие методик установленных   согласно приложению

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

5. Контроль за исполнением настоящего приказа оставляю за собой.

f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

типов  средств

поверки средств к настоящему

измерений,

измерений,

приказу,

Заместитель Руководителя

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии 2024 г. № 1^^55

от « 05 »

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

Наименование типа

Киловольтме

тры цифровые

Генераторы сигналов

специальной формы

Обозначение типа

3

ПКВТ

АКИП-

3425

Заводской номер

мод. ПКВТ СКВ196М1: зав. № 6061; мод. ПКВТ

СКВ-120/140М-0,25: зав. №

6051

Мод. АКИП-3425/3 № 1НА039073

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

5

83613-21

88640-23

10

Общество с ограниченной ответственнос

тью «Приборостро ительная

компания

«Высоковольт

ные

технологии» (ООО «ПК «Высоковольт

ные технологии»),

г. Волгоград

Shijiazhuang

Suin Instruments CO., LTD., Китай

МП 206.1

044-2021

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

РТ-МП-266-

551-2024

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

Дата утверждения акта испытаний

11 30.05. 2024

Заявитель

Юридическое лицо, проводившее испытания

12

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные

технологии» (ООО «ПК «Высоковольтные технологии»), г. Волгоград

МП-ПР-

2023

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

МП-ПР-

2023

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

23.05.

2024

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

13

ФБУ «Ростест-Москва», г. Москва

АО «ПриСТ», г. Москва

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

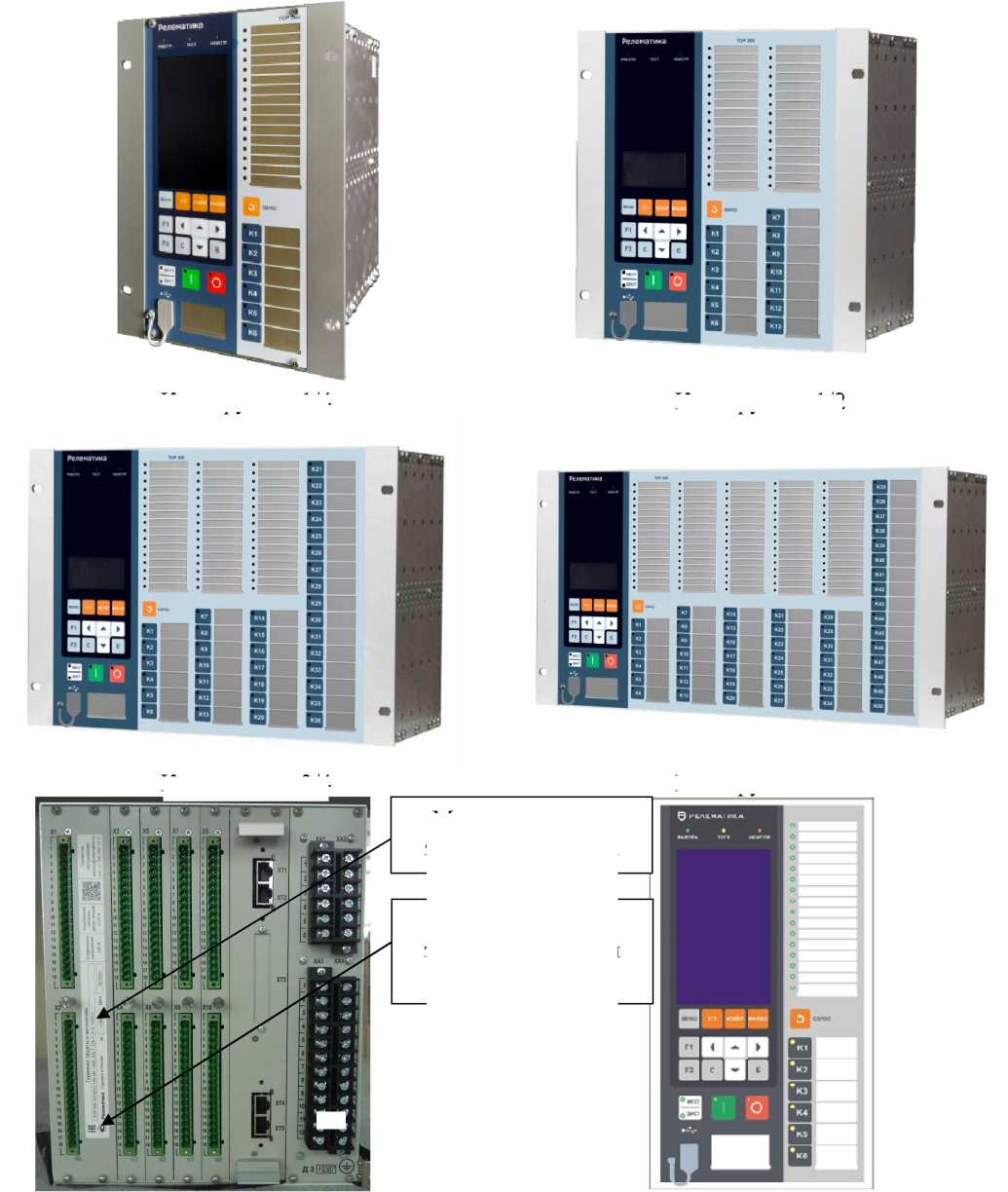

Терминалы защиты и автоматики

ТОР 300

зав. № 15200 (исполнение ТОР 300 КСЗ 614 С 149, И1, ~110, RS485, Eth-T, 0, 0 УХЛ3.1);

зав. № 15198 (исполнение ТОР 300 РАС

522 С 348, И1, =220, RS485, Eth-T, 0, 0 УХЛ3.1);

зав. № 15199 (исполнение ТОР 300 КП

501 С 158, И1, =220, RS485, Eth-T, 0,0

УХЛ3.1)

89770-23

Общество с ограниченной ответственност ью «Релематика» (ООО «Релематика»), г. Чебоксары

МП-НИЦЭ-

106-

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

МП-НИЦЭ-

106-22/1

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

17.05.

2024

Общество с ограниченной ответственностью «Релематика» (ООО «Релематика»), г. Чебоксары

ООО «НИЦ «ЭНЕРГО», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1798

Лист № 1

Всего листов 6

Регистрационный № 88640-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов специальной формы АКИП-3425

Назначение средства измерений

Генераторы сигналов специальной формы АКИП-3425 (далее предназначены для генерации по двум независимым каналам

- генераторы) периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Описание средства измерений

Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней части панели расположены выходные разъемы двух основных каналов и выходы сигналов синхронизации. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером входной/выходной разъем опорной частоты 10 МГц; входные/выходные разъемы сигнала запуска, входы внешнего сигнала модуляции; входной разъем частотомера.

Генераторы оснащены встроенным частотомером до 350 МГц.

Генераторы имеют три модификации: АКИП-3425/1, АКИП-3425/2, АКИП-3425/3, которые отличаются верхней границей диапазона частот.

Генераторы имеют возможность установки опции внешнего усилителя мощности и опции беспроводного модуля LoRa.

Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки, закрывающую гнездо крепежного винта. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

Лист № 2

Всего листов 6

Заводской (серийный) номер генераторов состоит из буквенно-цифрового обозначения и наносится на обратную сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

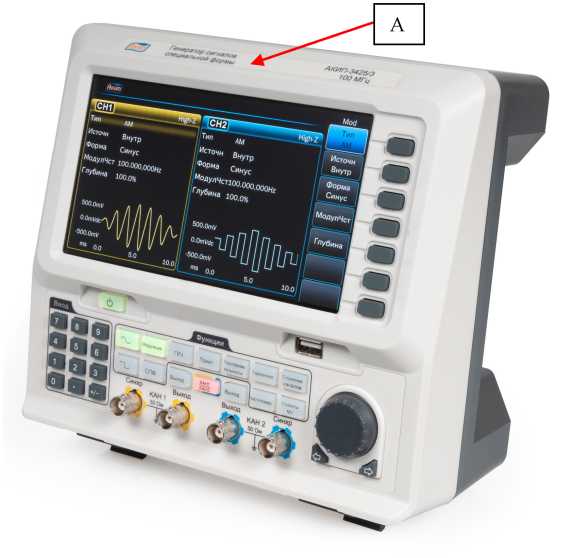

Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)

Б

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

10 МГцвход/выхц

ПРЕДУПРЕЖДЕНИЕ

Внеш мод вли^ Запуск Вход/Вых<

Доступ к внутренней части прибора только для сотрудников сервисного центра. Не снимать крышку.

Внеш мод вхо, Запуск Вход/Вы)

KAH2Z-2

•г..-»

Частотомер

Перед заменой предохранителя отключите приб{

ПРЕДУПРЕЖДЕНИЕ

находятся под высоким напряжением.

сепия злехгрическим током запрещается работать со снят

100-240 В

50/60/400 Гц

40 ВА макс

Т3.15 AL/250B

ООО

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

LoRa антенна

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Б) и места нанесения серийного номера (В) и знака поверки (Г)

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 5O.2.O77-2O14 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V68.0.6.18

Метрологические и технические характеристики

Метрологические характеристики нормируются при температуре (23±5) °С через 3O минут после прогрева генератора.

Таблица 2 - Метрологические характеристики

____Наименование характеристики Модификация_____

1

АКИП-3425/1

Значение

АКИП-3425/2

АКИП-3425/3

Диапазон частот для основных форм сигнала, Гц:

  • - синусоидальный

  • - прямоугольный

  • - импульсный

  • - треугольный (пилообразный)

  • - произвольный_______________________

Пределы допускаемой абсолютной погрешности установки частоты, Г ц____

Диапазон установки уровня выходного напряжения на нагрузке 50 Ом, Вп-п1)2), в диапазонах частот сигнала:

от 1 мкГц до 10 МГц включ.

св. 10 МГц___________________________

Разрешающая способность при установке частоты сигнала, мкГ ц_______

Диапазон установки уровня постоянного смещения3) UDC на нагрузке 50 Ом, В_____________________

Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала, частота 1 кГц, U4) более 10 мВп-п на нагрузке 1 МОм, уровень постоянного смещения Udc=0 В, Вп-п

от 1^10-6 до 3,5^107 от 1^10-6 до 3,5^10от 1^10-6 до 2,5^10от 1^10-6 до 3^106

от 1^10-6 до 2,5^107

от 1^10-6 до 6,5^107 от 1^10-6 до 6,5^10от 1^10-6 до 2,5^10от 1^10-6 до 3^106

от 1^10-6 до 2,5^107

от 1 •IO-6 до 1 •IO8 от 1 •IO-6 до 1 •IOот 1^10-6 до 2,5^107

от 1^10-6 до 3^106 от 1^10-6 до 2,5^107

±(1•10-5•f+1,4•10-11)

от 1 •Ю-3 до 10

от 1 • 10-3 до 5

±5

±(0,01•U+1•10-3)

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В

±(0,01- |Udc|+O,OO5 •U+2^ 1O-3)

таблицы 2

1

2       3       4

Характеристики синусоидальной формы сигнала

Неравномерность АЧХ синусоидального сигнала относительно 10 МГц, при уровне мощности на выходе 0 дБм, дБ, в диапазонах частот: от 9 кГц до 70 МГц включ.

св. 70 до 100 МГц

0,3

0,35

Уровень гармоник в выходном сигнале, дБн5), не более, в диапазонах частот:

до 20 МГц включ.

св. 20 МГц до 50 МГц включ.

св. 50 МГц до 100 МГц включ.

-60

-50

-40

Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, U=20 Вп-п на нагрузке 1 МОм, %, не более

0,15

Характеристики прямоугольной формы сигнала для всех модификаций

Диапазон установки скважности6), %

от 0,0001 до 99,9999

Длительность фронта и среза уровень сигнала 1 Вп-п, нагрузка 50 Ом, нс, не более

4,2

Характеристики импульсной формы сигнала для всех модификаций

Диапазон установки скважности6), %

от 0,0013 до 99,9996

Диапазон установки длительности импульса,7) с

от 13^10-9

Диапазон установки длительности фронта и среза, с

от 8^10-9 до 1,2

Характеристики двойного импульса для всех модификаций

Диапазон установки длительности импульсов (первого и второго),7) с

от 8^10-9

Диапазон установки временных интервалов, с

от 8^10-9 до 20

Длительность фронта и среза уровень сигнала 1 Вп-п, нагрузка 50 Ом, нс, не более

5

Характеристики пилообразной формы сигнала для всех модификаций

Диапазон регулировки симметрии, %

от 0 до 100,0

Характеристики произвольной формы сигнала для всех модификаций

Длина памяти, число точек

  • - шаг установки 1 точка

  • - шаг установки 8 точек

от 2 до 8^103 от 8^103 до 32^106

Вертикальное разрешение, бит

16

Частота дискретизации, Г ц

от 10-6 до 1,25^108

Примечания

  • 1) здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах;

  • 2) уровень постоянного смещения UDC=0 В;

  • 3) диапазон установки уровня постоянного смещения приведен с учетом переменной составляющей (AC+DC);

  • 4) здесь и далее U - установленный уровень напряжения (размах), Вп-п;

  • 5) дБн - уровень мощности в дБ относительно уровня несущей;

  • 6) диапазон установки скважности зависит от значения частоты сигнала;

  • 7) диапазон установки длительности импульса зависит от значения скважности;

Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора.

Таблица 3 - Основные

Характеристика

Значение

Виды модуляции

Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), суммирующая     модуляция     (СУМ),

амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ) 1), качание по частоте (ГКЧ)

Источник модуляции

Внутренний, внешний

Диапазон частот модулирующего сигнала, Г ц

от 1 • 10-3 до 1 • 105

Диапазон глубины модуляции (АМ), %

от 0 до 120

Диапазон девиации частоты (ЧМ), Г ц

от 1^10-6 до Гмакс/-

Диапазон девиации фазы (ФМ)

от 0 до 360°

Диапазон девиации длительности импульса (ШИМ), %

от 0 до 99

Диапазон перестройки амплитуды в режиме СУМ, %

от 0 до 100

Диапазон перестройки амплитуды в режиме АМн, В

от 1^10-6 до ин

Диапазон перестройки частоты в режиме ЧМн, Г ц

от 1^10-3 до Гмакс

Диапазон перестройки фазы в режиме ФМн, Гц

от 0° до 360°

Диапазон времени качания в режиме ГКЧ, с

от 1^10-3 до 500

Диапазон уровней модулирующего сигнала и сигнала запуска, Вп-п

±2,5

Примечания

1) Для широтно-импульсной модуляции форма сигнала несущей только импульсная; fмакс - максимальная частота несущего сигнала;

ин - амплитуда сигнала несущей.

Таблица 4 - Технические

Наименование характеристики

Значение

Число основных каналов

2

Выходное сопротивление основных каналов, Ом

- фиксированное (переключаемое)

50; !• 106

- перестраиваемое

от 0,3 до 1^104

Габаритные размеры (ширинахвысотахглубина), мм

- стандартная конфигурация

220x190x124

- с опцией усилителя мощности

220x190x166

Масса (без опций), кг, не более

- стандартная конфигурация

2,9

- с опцией усилителя мощности

3,3

Напряжение питающей сети, В для номинального значения частоты сети: - 50 или 60 Гц

от 100 до 240

- 400 Гц

от 100 до 120

Потребляемая мощность, В^А, не более - стандартная конфигурация

40

- с опцией усилителя мощности

80

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха (при температуре менее 30 °С), %, не более

80

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество, шт

Генератор сигналов специальной формы

АКИП-3425

1

Сетевой шнур питания

1

Кабель измерительный, тип разъемов BNC

1

Руководство по эксплуатации CD-диск

1

Сведения о методиках (методах) измерений

приведены в п. 8 руководства по эксплуатации «Регулировка параметров выходного сигнала».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «Генераторы сигналов специальной формы АКИП-3425».

Правообладатель

Shijiazhuang Suin Instruments CO., LTD., Китай

Luquan District,

Shijiazhuang,

Luquan District,

Shijiazhuang,

Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road,

050200, China

Телефон: +86-311-83897147

Факс: +86-311-83897040

Web -сайт: http ://www. suindigital. com

Изготовитель

Shijiazhuang Suin Instruments CO., LTD., Китай

Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, 050200, China

Телефон: +86-311-83897147

Факс: +86-311-83897040

Web -сайт: http ://www. suindigital. com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1798

Лист № 1

Всего листов 8

Регистрационный № 83613-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Киловольтметры цифровые ПКВТ

Назначение средства измерений

Киловольтметры цифровые ПКВТ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.

Описание средства измерений

Конструктивно киловольтметры состоят из делителя напряжения и блока индикации. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 делитель напряжения и блок индикации выполнены в едином корпусе, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 в отдельных, соединяемых между собой кабелем.

Делитель напряжения киловольтметров выполнен в цилиндрическом электроизоляционном корпусе, заполненном жидким диэлектриком, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 блок индикации встроен в основание делителя, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 конструктивно выполнен в прямоугольном корпусе с ручкой для переноски. Для отображения результатов измерений блок индикации снабжен ЖК-дисплеем.

Принцип действия киловольтметров основан на методе емкостно-омического деления с последующей передачей сигнала измерительной информации на устройство обработки и отображения полученных результатов.

К данному типу киловольтметров относятся следующие модификации: ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0, которые отличаются диапазонами измеряемых напряжений, метрологическими и техническими характеристиками.

Рабочее положение киловольтметров - вертикальное.

На нижней панели блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1, на задней панели блока индикации и основании делителя напряжения для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 киловольтметры имеют шильдики с напечатанными на них заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр средства измерений.

Киловольтметры пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса.

Нанесение знака поверки на киловольтметр не предусмотрено.

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа, нанесения заводского номера и знака поверки приведены на рисунках 1 - 4.

Место пломбировки

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

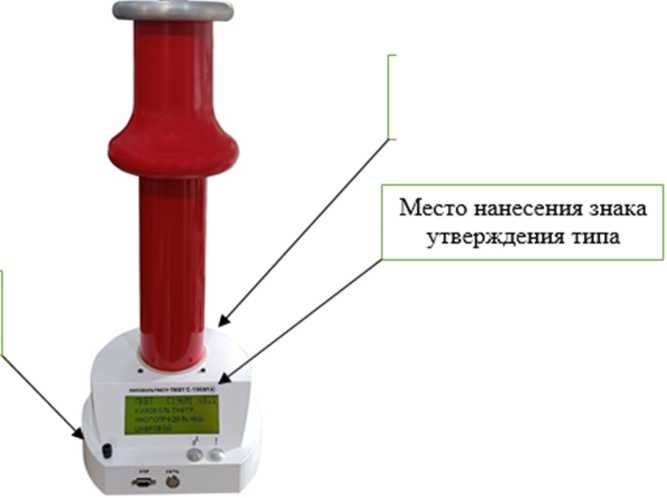

Рисунок 1 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ С196М, ПКВТ С197М и ПКВТ С100М

Место нанесения заводского номер:

Место пломбировки

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

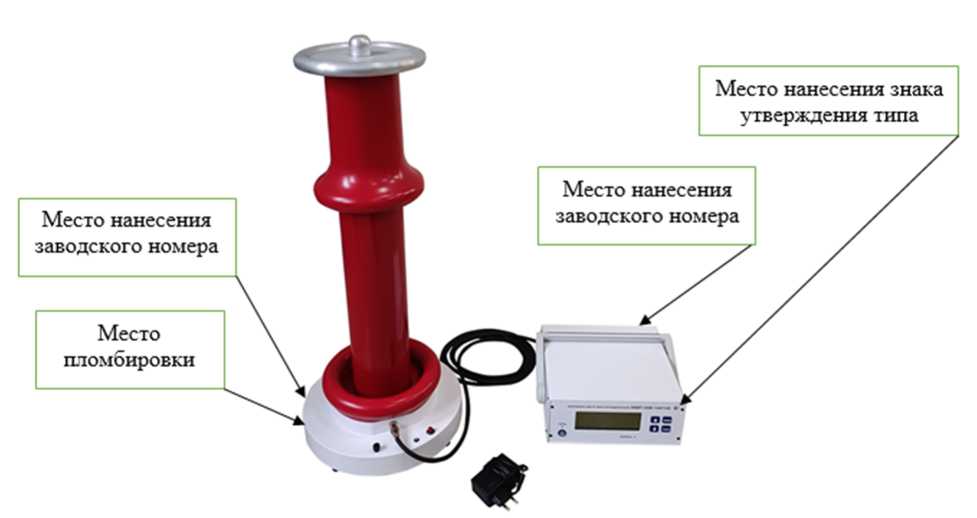

Рисунок 2 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5 и ПКВТ СКВ-120/140-1,0

Место нанесения заводского номера

Место пломбировки

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

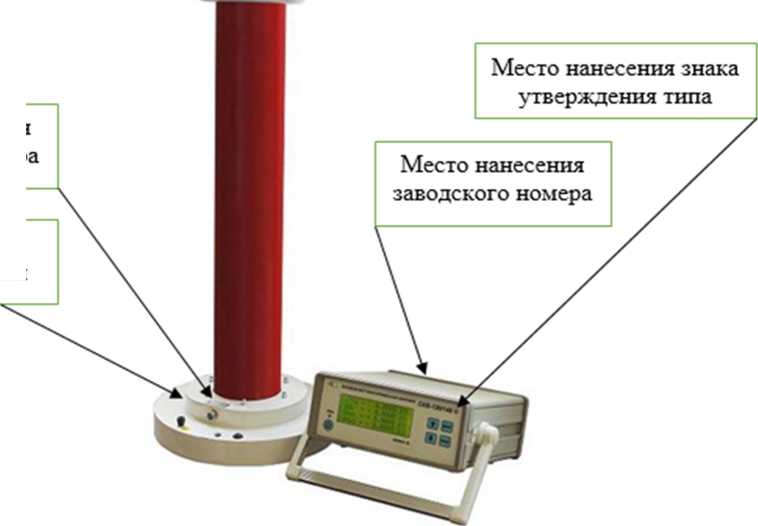

Рисунок 3 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ С196М1, ПКВТ С197М1 и ПКВТ С100М1

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

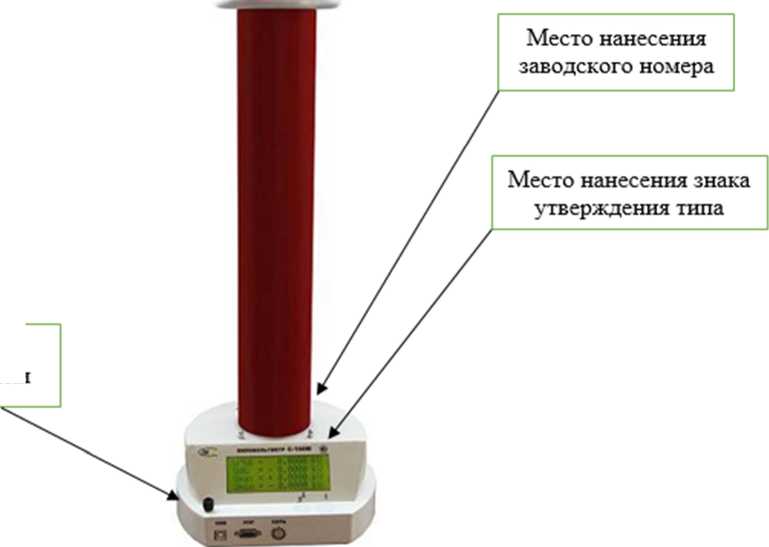

Рисунок 4 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационные данные ПО

SKVbin

Версия ПО

не ниже 1.00

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, кВ

  • - модификация ПКВТ С196М, ПКВТ С196М1

  • - модификация ПКВТ С197М, ПКВТ С197М1

  • - модификация ПКВТ С100М, ПКВТ С100М1

  • - модификации ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0,

ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0

от 0,1 до 40,0 включительно от 0,1 до 50,0 включительно от 1 до 100 включительно

от 1 до 140 включительно

Продолжение таблицы 2_____________________________

____________Наименование характеристики____________ Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

  • - модификации ПКВТ С196М, ПКВТ С196М1

от 0,1 до 10,0 кВ включительно свыше 10 до 40 кВ включительно

  • - модификации ПКВТ С197М, ПКВТ С197М1

от 0,1 до 10,0 кВ включительно свыше 10 до 50 кВ включительно

  • - модификации ПКВТ С100М, ПКВТ С100М1

от 1 до 25 кВ включительно свыше 25 до 100 кВ включительно

  • - модификации ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140М-0,25

от 1 до 26 кВ включительно свыше 26 до 140 кВ включительно

  • - модификации ПКВТ СКВ-120/140-0,5,

ПКВТ СКВ-120/140М-0,5

от 1 до 140 кВ включительно

  • - модификации ПКВТ СКВ-120/140-1,0,

ПКВТ СКВ-120/140М-1,0

от 1 до 140 кВ включительно

Диапазон измерений напряжения переменного тока, кВ

  • - модификации ПКВТ С196М, ПКВТ С196М1

  • - модификации ПКВТ С197М, ПКВТ С197М1

  • - модификации ПКВТ С100М, ПКВТ С100М1

  • - модификации ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0,

ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5,

ПКВТ СКВ-120/140М-1,0________________

Номинальная частота переменного тока, Г ц Пределы допускаемой относительной измерений напряжения переменного тока, %

  • - модификации ПКВТ С196М, ПКВТ С196М1

от 0,1 до 10,0 кВ включительно свыше 10 до 30 кВ включительно

  • - модификации ПКВТ С197М, ПКВТ С197М1

от 0,1 до 10,0 кВ включительно свыше 10 до 40 кВ включительно

  • - модификации ПКВТ С100М, ПКВТ С100М1

от 1 до 21 кВ включительно свыше 21 до 75 кВ включительно

погрешности

Значение

±[0,3+0,03(|Xk/x|-1)]*

±[0,3+0,01(|Xk/x|-1)]*

±[0,5+0,05(|Xk/x|-1)]*

±[0,5+0,02(|Xk/x|-1)]*

±[0,3+0,03(|Xk/x|-1)]*

±[0,3+0,01(|Xk/x|-1)]*

±[0,25+0,006(|Xk/x|-1)]*

±0,25

±0,5

±1,0

от 0,1 до 30,0 включительно от 0,1 до 40,0 включительно от 1 до 75 включительно

от 1 до 120 включительно

50

±[0,3+0,03(|Xk/x|-1)]*

±[0,3+0,01(|Xk/x|-1)]*

±[0,5+0,05(|Xk/x|-1)]*

±[0,5+0,02(|Xk/x|-1)]*

±[0,3+0,03(|Xk/x|-1)]*

±[0,3+0,01(|Xk/x|-1)]*

Окончание таблицы 2

Наименование характеристики

Значение

- модификации ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140М-0,25

от 1 до 26 кВ включительно

±[0,25+0,006(|Xk/x|-1)]*

свыше 26 до 120 кВ включительно

±0,25

- модификации ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140М-0,5

от 1 до 120 кВ включительно

±0,5

- модификации ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-1,0 от 1 до 120 кВ включительно

±1,0

Примечание: * Xk - конечное значение поддиапазона измерений напряжения, кВ;

x - измеренное значение напряжения, кВ.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

- напряжения переменного тока, В

от 198 до 242

- частота переменного тока, Г ц

50

Условия применения:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более:

- модификации ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1

- ширина

250

- длина

250

- высота

540

- модификации ПКВТ С100М, ПКВТ С100М1

- ширина

250

- длина

220

- высота

635

- делителя напряжения модификаций ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0,

ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5,

ПКВТ СКВ-120/140М-1,0

- ширина

310

- длина

310

- высота

775

Окончание таблицы 3

Наименование характеристики

Значение

- блока индикации модификаций ПКВТ СКВ-120/140-0,25,

ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0

- ширина

260

- длина

260

- высота

105

Масса, кг, не более:

- модификации ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М,

ПКВТ С197М1

7

- модификации С100М, С100М1

9

- делитель напряжения модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0

12

- блок индикации модификации ПКВТ СКВ-120/140-0,25, ПКВТ

СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-

0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0

2,5

Средний срок службы, лет

7

Средняя наработка на отказ, ч

4000

Знак утверждения типа

наносится методом трафаретной печати на этикетку, наклеиваемую на нижнюю панель блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, методом трафаретной печати на лицевую панель для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количес

тво

Киловольтметр цифровой ПКВТ

-

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в п. 6 «Руководство по эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 26.51.43-003-22378101-2021 «Киловольтметры цифровые ПКВТ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии») ИНН 3444208246

Юридический адрес: 400120, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1 Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Изготовитель

Общество с ограниченной ответственностью «Приборостроительная компания

«Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400120, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96

Web-cайт: www.rostest.ru E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1798

Лист № 1

Всего листов 15

Регистрационный № 89770-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терминалы защиты и автоматики ТОР 300

Назначение средства измерений

предназначены для напряжения и силы

Терминалы защиты и автоматики ТОР 300 (далее - терминалы) измерений действующих значений напряжения и силы переменного тока, постоянного тока, активной, реактивной и полной электрической мощности, коэффициента активной мощности, частоты сети на объектах энергетики, регистрации и хранения информации о процессах, предшествующих и сопутствующих аварийным отклонениям в электрических компенсации управления, осциллографирования в схемах вторичной коммутации, а также диагностики выключателей присоединений.

сетях, организации информационно-измерительных систем, расстройки емкостных токов, выполнения функций релейной защиты, автоматики, сигнализации, измерений, регистрации аварийных событий и

Описание средства измерений

Принцип действия терминалов основан на измерении и преобразовании аналоговых сигналов в цифровые коды, их цифровой обработке и отображении результатов на дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в систему мониторинга и автоматизированную систему управления (далее - АСУ) электрической подстанции или станции более высокого уровня.

Терминалы выполнены на микропроцессорной элементной базе и комплектуются унифицированными блоками. В зависимости от вида защищаемого присоединения в терминалы записывается соответствующее программное обеспечение, которое и обеспечивает выполнение необходимых функций. Терминалы имеют свободно конфигурируемую логику, применение которой позволяет модифицировать типовые функциональные логические схемы, учитывая специфику защищаемого объекта.

Функциональные логические схемы разработаны при помощи инструмента графического программирования, который позволяет конфигурировать назначение дискретных входов и выходов, аналоговых входов, кнопок управления, светодиодов, осциллограф, регистратор, пользовательский интерфейс.

Терминалы могут быть интегрированы в состав системы мониторинга и АСУ более высокого уровня, для интеграции в которые в составе терминалов предусмотрены различные протоколы связи, в том числе протокол IEC 61850-8-1 (MMS, GOOSE). Также реализован протокол IEC 61850-9-2 для подключения терминалов к «цифровым» трансформаторам тока и напряжения.

Конструктивно терминал представляет собой металлический корпус с лицевой и задней панелью, внутри которого устанавливаются различные блоки. В зависимости от предполагаемого места установки предусмотрены два исполнения с различными способами монтажа: утопленный и навесной.

Утопленный монтаж применяется при размещении терминала на двери или в отверстии монтажной плиты релейного шкафа с задним подсоединением проводников вторичных цепей.

Навесной монтаж терминала с задним подсоединением проводников (с применением монтажного комплекта) применяется при размещении на стене или монтажной плите без монтажного отверстия.

Навесной монтаж терминала с передним подсоединением проводников (без блока индикации) также применяется при размещении на стене или монтажной плите без монтажного отверстия. Выносной пульт управления при этом размещается на двери релейного шкафа или в любом удобном месте и подключается к терминалу при помощи комплектного кабеля.

В состав терминала входят следующие блоки:

  • - блок логики;

  • - блок питания;

  • - блок трансформаторов;

  • - блок дискретного ввода/вывода;

  • - блок индикации;

  • - блок ВОМП;

  • - блок объединительный.

Структура условного обозначения исполнений терминалов:

ТОР 300 ХХХХ XXX с XXX.nX=220.RS-485.Eth-X. Y.Н-Х.Н-Х УХЛ3.1
2  345 678  9
10 11 12
13...14

Таблица

Позиция

1

- Структура условного обозначения исполнений терминалов Описание

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

Тип терминала: ТОР 300_______________________________________

Исполнение по выполняемым функциям:

АОДС - автоматика опережающего деления сети;

АОТ - автоматика охлаждения трансформатора;

АПТ - автоматика пожаротушения;

АУВ - автоматика управления выключателем;

БАВР - быстродействующий автоматический ввод резерва;

БСК - защита и автоматика батареи статических конденсаторов;

БЦС - блок центральной сигнализации;

В - защита и автоматики рабочего ввода;

ВОМП - волновое определение места повреждения;

Д - защита и автоматика двигателей;

ДГР - автоматика управления дугогасящим реактором;

ДЗЛ - продольная дифференциальная защита линии;

ДЗБ - защита трансформаторов блока и собственных нужд;

ДФЗ - дифференциально-фазная защита линии;

ДЗТ - дифференциальная защита и автоматика трансформатора;

ДЗАТ - дифференциальная защита и автоматика автотрансформатора; ДЗО - защита ошиновки;

ДЗШ - защита шин;

ЗГ - защита синхронного генератора;

ЗДР - защита дальнего резервирования линий;

Позиция

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

10

_______________________________Описание_______________________________ КП - контроллер присоединения;

КСЗ - комплект ступенчатых защит линии;

КР - компенсационный реактор;

Л - ступенчатая защита и автоматика выключателя или защита и автоматика линий; ЛОК - локатор (определение места повреждения);

Н - защита и автоматика трансформатора;

НВЧЗ - направленная высокочастотная защита линии;

ОБР - оперативная блокировка и управление разъединителями; ПА - противоаварийная автоматика;

ПС - централизованная защита подстанций; ПДТЗ - поперечная дифференциальная токовая защита; ПДС - приема-передача дискретных сигналов;

РЗТ - резервная защита и автоматика трансформатора; РЗАТ - резервная защита и автоматика автотрансформатора;

Р - автоматика управления регулятором напряжения под нагрузкой;

РАС - регистратор аварийных сигналов;

С - защита и автоматики секционного выключателя (резервного ввода);

ШР - защита и автоматика шунтирующего реактора;

УШР - защита и автоматика управляемого шунтирующего реактора.______________

Исполнение программы: 3ХХ - на напряжение 0,4 кВ;

5ХХ - на напряжение 6-220 кВ;

6ХХ - на напряжение 220-750 кВ;

7ХХ - для цифровых подстанций на напряжение 6-220 кВ;

8ХХ - для цифровых подстанций на напряжение 220-750 кВ;

0ХХ, 1ХХ, 2ХХ - для шкафов серии ШЭТ 1, 2 и 3 архитектуры.___________________

Исполнение средства измерения: С - принадлежность к средству измерений.________

Номер аппаратного исполнения: определяет наличие и количество аналоговых входов и дискретных выходов._________________________________________________

Исполнение индикатора:

И0 - без лицевой панели, с выносным пультом типа ВПТ (с текстовым дисплеем) или типа ВПГ (с графическим дисплеем);

И1 - алфавитно-цифровой;

И2 - графический.____________________________________________________________

Напряжение оперативного питания:

= - постоянное;

~ - переменное.______________________________________________________________

Значение напряжения питания, В: 110, 220________________________________________

Исполнение портов (XT4/XT5):

0 - без порта; RS-485;

ВОЛС;

Eth-T - с «витой парой»;

Eth-F - с оптоволоконным кабелем._____________________________________________

Исполнение портов (XT1/XT2):

Eth-T - с «витой парой»;

Eth-F - с оптоволоконным кабелем.

Позиция

Описание

11

Исполнение портов связи (ХТ3): 0 - без порта;

ММ - два многомодовых;

SS - два одномодовых;

MS - один многомодовый и один одномодовый;

WDM - два одномодовых со спектральным уплотнением; ВЧ - ВЧ-порт;

БР - быстродействующие реле;

RS-485 - интерфейс RS-485.

12

Исполнение специального блока:

0 - специальный блок отсутствует;

ВОМП-01 - 3I + 3U (три датчика напряжения и три промежуточных трансформатора тока);

H-T, H-T - порты связи RedBox XT7/XT8 и XT9/XT10 с «витой парой»;

0, H-T - XT7/XT8 - без порта, XT9/XT10 - порт связи RedBox с «витой парой»; H-F, H-F - порты связи RedBox XT7/XT8 и XT9/XT10 с оптоволоконным кабелем;

0, H-F - XT7/XT8 - без порта, XT9/XT10 - порт связи RedBox с оптоволоконным кабелем;

БДТР - быстродействующие тиристорные реле.

13

Климатическое исполнение по ГОСТ 15150: УХЛ

14

Категория размещения по ГОСТ 15150: 3.1

Приказ Росстандарта №1798 от 05.08.2024, https://oei-analitika.ru

Конструктив 1/4

Конструктив 1/2

Задняя панель терминалов

Место нанесения заводского номера

Место нанесения знака утверждения типа

Выносной пульт управления

Рисунок 1 - Общий вид терминалов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Конструктив 3/4

Конструктив 1/1

Программное обеспечение

Программное обеспечение (далее - ПО) терминалов состоит из сервисного ПО и встроенного ПО, обеспечивающего решение задач автоматического накопления, обработки, хранения и отображения измерительной информации.

Сервисное ПО «МиКРА» предназначено для выполнения следующих функций:

  • - мониторинг терминалов, установленных на энергообъекте;

  • - просмотр и задание (редактирование) уставок, фиксации изменения уставок и сравнения файлов уставок;

  • - считывание и просмотр осциллограмм, осуществление ручного пуска осциллографа, изменение параметров осциллографа;

  • - мониторинг сигналов (просмотр текущих данных), диагностика каналов связи с устройствами;

  • - считывание и просмотр журнала регистрации событий;

  • - конфигурирование сигналов для дискретных входов, выходов, светодиодов, осциллографа, регистратора событий.

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Встроенное ПО заносится в защищенную от записи энергонезависимую память терминалов предприятием-изготовителем и недоступно для потребителя.

Метрологические характеристики терминалов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО терминалов приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

CPU fw

Номер версии (идентификационный номер ПО), не ниже

2.х

Цифровой идентификатор ПО

-

Примечание - Номер версии ПО состоит из двух частей:

  • - номер версии метрологически значимой части ПО (2.);

  • номер версии метрологически незначимой части ПО (х), где х представляет собой комбинацию из цифр и (или) букв и (или) символов в любом количестве.

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики

Значение

Для всех исполнений

Номинальное действующее значение линейного напряжения переменного тока ином, В

100

Номинальное действующее значение силы переменного тока /ном, А

1; 5

Номинальное значение частоты переменного тока /ном, Гц

50

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - частота сети, Г ц

  • - коэффициенты активной мощности cosф и реактивной мощности sinф (для исполнения ТОР 300 КП)

  • - сила переменного тока при измерениях коэффициента активной мощности cosф (для исполнения ТОР 300 КП)

  • - напряжение переменного тока при измерениях коэффициента активной мощности cosф (для исполнения ТОР 300 КП)

от +15 до +25

от 45 до 80 50

от -0,5 до +0,5

от 0,2^1ном до 1,2^1ном

от 0,6^ ином до 1,2' ином

Наименование характеристики

Значение

Для всех исполнений кроме ТОР 300 РАС и ТОР 300 КП

Диапазон измерений действующего значения линейного напряжения переменного тока, В

от 2,5 до 200,0

Пределы допускаемой относительной основной погрешности измерений действующего значения линейного напряжения переменного тока при /ном, %, в поддиапазонах, В:

  • - от 2,5 до 20 не включ.

  • - от 20 до 120 включ.

  • - св. 120 до 200 включ.

±2,0

±0,5

±1,0

Пределы допускаемой относительной дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., %

±5

Пределы допускаемой относительной дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при изменении частоты сети в диапазоне от 47,5 до 50,0 Гц не включ. и св. 50,0 до 52,5 Гц включ., %

±3

Диапазон измерений действующего значения силы переменного тока, А

от 0,04^1ном до 60^1ном

Пределы допускаемой относительной основной погрешности измерений действующего значения силы переменного тока при /ном, %, в поддиапазонах:

  • - от 0,04^7ном до 0,2^/ном не включ.

  • - от 0,2^1ном до 2,0^1ном включ.

  • - св. 2,0^1ном до 60^1ном включ.

±2,5

±0,5

±1,0

Пределы допускаемой относительной дополнительной погрешности измерений действующего значения силы переменного тока при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., %

±5

Пределы допускаемой относительной дополнительной погрешности измерений действующего значения силы переменного тока при изменении частоты сети в диапазоне от 47,5 до 50,0 Гц не включ. и св. 50,0 до 52,5 Гц включ., %

±3

Диапазон измерений частоты сети, Г ц

от 20 до 75

Пределы допускаемой абсолютной основной погрешности измерений частоты сети, Г ц

±0,01

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты сети при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., Гц

±0,01

Для исполнения ТОР 300 РАС

Диапазон измерений действующего значения линейного напряжения переменного тока, В

от 10 до 250

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений действующего значения линейного напряжения переменного тока при . /ном, %

±0,5

Наименование характеристики

Значение

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., %

±5

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при изменении частоты сети в диапазоне от 47,5 до 50,0 Гц не включ. и св. 50,0 до 52,5 Гц включ., %

±3

Диапазон измерений действующего значения силы переменного тока, А

от 0,1 •/ном до 40^1ном

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений действующего значения силы переменного тока при . /ном, %

±1,0

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений действующего значения силы переменного тока при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., %

±5

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений действующего значения силы переменного тока при изменении частоты сети в диапазоне от 47,5 до 50,0 Гц не включ. и св. 50,0 до 52,5 Гц включ., %

±3

Номинальное значение напряжения постоянного тока, B

0,2; 3,5; 24; 40;

330; 600; 1000

Диапазоны измерений напряжения постоянного тока, В:

  • - для номинального напряжения 0,2 В

  • - для номинального напряжения 3,5 В

  • - для номинального напряжения 24 В

  • - для номинального напряжения 40 В

  • - для номинального напряжения 330 В

  • - для номинального напряжения 600 В

  • - для номинального напряжения 1000 В

от -0,2 до +0,2 от -3,5 до +3,5 от -24 до +24 от -40 до +40

от -330 до +330

от -600 до +600 от -1000 до +1000

Пределы допускаемой приведенной (к номинальному значению) основной погрешности измерений напряжения постоянного тока, %

±0,5

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений напряжения постоянного тока при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., %

±2,5

Диапазон измерений частоты сети, Г ц

от 20 до 75

Пределы допускаемой абсолютной основной погрешности измерений частоты сети, Г ц

±0,01

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты сети при изменении температуры окружающей среды от -40 °С до +15 °С не включ. и св. +25 °С до +55 °С включ., Гц

±0,01

Наименование характеристики

Значение

Для исполнения ТОР 300 КП

Диапазон измерений действующего значения линейного напряжения переменного тока, В

от 5 до 120

Пределы допускаемой приведенной (к номинальному значению) основной погрешности измерений действующего значения линейного напряжения переменного тока при . /ном, %

±0,2

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения линейного напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,1

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,2

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения линейного напряжения переменного тока при воздействии предельно допустимой повышенной влажности, %

±0,1

Диапазон измерений действующего значения силы переменного тока, А

от 0,01 •/ном до 1,2^/ном

Пределы допускаемой приведенной (к номинальному значению) основной погрешности измерений действующего значения силы переменного тока при . /ном, %

±0,2

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,1

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения силы переменного тока при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,2

Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности измерений действующего значения силы переменного тока при воздействии предельно допустимой повышенной влажности, %

±0,1

Диапазон измерений силы постоянного тока, мА

от -20 до +20

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений силы постоянного тока, %

±0,2

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,1

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений силы постоянного тока при воздействии предельно допустимой повышенной влажности, %

±0,05

Диапазон измерений частоты сети, Г ц

от 20 до 75

Пределы допускаемой абсолютной основной погрешности измерений частоты сети, Г ц

±0,01

Наименование характеристики

Значение

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты сети от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, Гц

±0,001

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты сети при воздействии предельно допустимой повышенной влажности, Г ц

±0,001

Диапазон измерений коэффициента активной мощности cosф в диапазоне 0,05^/ном </<1,2^/ном и 0,05^^ном<^<1,2^^ном

от -1 до +1

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) основной погрешности измерений коэффициента активной мощности COSф при . /ном, %

±0,5

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) дополнительной погрешности измерений коэффициента активной мощности cosф при изменении силы и напряжения переменного тока от 0,05^1ном до 0,2^1ном не включ. и от 0,05^ ином до 0,6^ином не включ., %

±3,0

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) дополнительной погрешности измерений коэффициента активной мощности cosф от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,25

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) дополнительной погрешности измерений коэффициента активной мощности cosф при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,5

Пределы допускаемой приведенной (к верхнему значению диапазона измерений) дополнительной погрешности измерений коэффициента активной мощности cosф при воздействии предельно допустимой повышенной влажности, %

±0,25

Диапазон измерений активной электрической мощности (фазной и суммарной), Вт

от 0,05^1ном до 1,2^1ном от 0,05^ином до 1,2^ином -1 < |cosф| < +1

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной активной мощности)1) основной погрешности измерений фазной/суммарной активной электрической мощности при /ном, %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной    активной    мощности)    дополнительной

погрешности измерений фазной/суммарной активной электрической мощности при изменении коэффициента активной мощности cosф в диапазоне от -1 до -0,5 не включ. и св. +0,5 до +1 включ., %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной    активной    мощности)    дополнительной

погрешности измерений фазной/суммарной активной электрической мощности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,25

Наименование характеристики

Значение

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной    активной    мощности)    дополнительной

погрешности измерений фазной/суммарной активной электрической мощности при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной    активной    мощности)    дополнительной

погрешности измерений фазной/суммарной активной электрической мощности при воздействии предельно допустимой повышенной влажности, %

±0,25

Диапазон измерений реактивной электрической мощности (фазной и суммарной), вар

от 0,05^7ном до 1,2^7ном от 0,05^^ном до 1,2^^ном -1 < |sinф| < +1

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной реактивной мощности)2) основной погрешности измерений фазной/суммарной реактивной электрической мощности при , /ном, %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной   реактивной   мощности)   дополнительной

погрешности    измерений    фазной/суммарной    реактивной

электрической мощности при изменении коэффициента реактивной мощности sinф в диапазоне от -1 до -0,5 не включ. и св. +0,5 до +1 включ.,%

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной   реактивной   мощности)   дополнительной

погрешности    измерений    фазной/суммарной    реактивной

электрической мощности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,25

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной   реактивной   мощности)   дополнительной

погрешности    измерений    фазной/суммарной    реактивной

электрической мощности при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной   реактивной   мощности)   дополнительной

погрешности    измерений    фазной/суммарной    реактивной

электрической мощности при воздействии предельно допустимой повышенной влажности, %

±0,25

Диапазон измерений полной электрической мощности (фазной и суммарной), В^А

от 0,05^7ном до 1,2^7ном от 0,05^^ном до 1,2^^ном

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной полной мощности)3) основной погрешности измерений фазной/суммарной полной электрической мощности при , /ном, %

±0,5

Наименование характеристики

Значение

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной полной мощности) дополнительной погрешности измерений фазной/суммарной полной электрической мощности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,25

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной полной мощности) дополнительной погрешности измерений фазной/суммарной полной электрической мощности при изменении частоты сети в диапазоне от 45 до 50 Гц не включ. и св. 50 до 55 Гц включ., %

±0,5

Пределы допускаемой приведенной (к номинальному значению фазной/суммарной полной мощности) дополнительной погрешности измерений фазной/суммарной полной электрической мощности (фазной или суммарной) при воздействии предельно допустимой повышенной влажности, %

±0,25

  • 1) Здесь и далее - номинальное значение фазной активной мощности - ^ном/ном•cosф/^3; номинальное значение суммарной активной мощности - UномIном•cosф •^З (при cosф=1).

  • 2) Здесь и далее - номинальное значение фазной реактивной мощности - UномIном•sinф/^3; номинальное значение суммарной реактивной мощности - ином^1ном^ sinф•^3 (при sinф =1).

  • 3) Здесь и далее - номинальное значение фазной полной мощности - ином^1ном/^3; номинальное значение суммарной полной мощности - ином^1ном^^3.

Таблица 4 - Основные технические

Наименование характеристики

Значение

Количество каналов измерений 1), шт.:

- каналы измерений действующего значения линейного напряжения переменного тока

от 0 до 48

- каналы измерений действующего значения силы переменного тока

от 0 до 48

- каналы измерений напряжения постоянного тока

от 0 до 48

- каналы измерений силы постоянного тока

от 0 до 48

- каналы измерений частоты сети

от 0 до 48

Параметры электрического питания:

- номинальное напряжение постоянного тока, В

110; 220

- номинальное напряжение переменного тока, В

110; 220

- номинальная частота переменного тока, Г ц

50

Потребляемая мощность по цепям напряжения оперативного тока в номинальном режиме, Вт, не более

20

Габаритные размеры (высота^ширинахглубина), мм, не более: - конструктив 1/4

266,0x198,1x257,3

- конструктив 1/2

266,0x268,8x266,0

- конструктив 3/4

265,9x375,9x260,4

- конструктив 1/1

265,9x482,6x260,4

- выносной пульт управления ВПТ

271,8x329,7x42,5

- выносной пульт управления ВПГ

271,8x329,7x42,5

Наименование характеристики

Значение

Масса, кг, не более:

- конструктив 1/4

7

- конструктив 1/2

10

- конструктив 3/4

13

- конструктив 1/1

15,5

- выносной пульт управления ВПТ

1,1

- выносной пульт управления ВПГ

1,12

Вид климатического исполнения и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур от -40 °С до +55 °С)

УХЛ3.1

Рабочие условия измерений:

  • - относительная влажность при температуре окружающей среды +25 °С, %

  • - частота сети, Гц:

до 98

- для всех исполнений кроме ТОР 300 КП

от 47,5 до 52,5

- для исполнения ТОР 300 КП

от 45 до 55

- коэффициенты активной мощности cosф и реактивной мощности

от -1,0 до +1,0

sinф (для исполнения ТОР 300 КП)

- сила переменного тока при измерениях коэффициента активной

от 0,05^7ном до 1,2^7ном

мощности cosф (для исполнения ТОР 300 КП)

- напряжение переменного тока при измерениях коэффициента активной мощности cosф (для исполнения ТОР 300 КП)

от 0,05^^ном до 1,2^^ном

Средняя наработка на отказ, ч

125000

Средний срок службы, лет

25

Степень защиты оболочки по ГОСТ 14254-2015:

- для лицевой панели

IP40/IP54

- для задней и боковых сторон

IP20

1) Сведения о конкретном количестве каналов в зависимости от исполнения терминала приведены в

руководстве по эксплуатации АИПБ.656122.011-ХХХ.ХХ РЭ3.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели терминалов, любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Терминал защиты и автоматики

ТОР 300

1 шт.

Выносной пульт управления 1)

-

1 шт.

Кабель для подключения ПК

USB2.0 A-B

1 шт.

Кабель для подключения выносного пульта 1)

USB 3.0 AM-BM 90

1 шт.

Комплект соединителей для подключения к устройству цепей вторичной коммутации

-

1 компл.

Комплект крепежа

-

1 компл.

Наименование

Обозначение

Количество

Комплект эксплуатационной документации 2):

  • - паспорт

  • - руководства по эксплуатации

АИПБ.656122.011 ПС

АИПБ.656122.011 РЭ1

АИПБ.656122.011-ХХХ РЭ2

АИПБ.656122.011-ХХХ.ХХ РЭ3

1 экз.

1 компл.

Методика поверки

-

1 экз.

Носитель электронной информации с сервисным ПО и лицензией на ПО и комплектом документации

-

1 шт.

  • 1) Только для терминалов с передним подсоединением.

  • 2) Символ «Х» в обозначениях руководств по эксплуатации принимает значения от 0 до 9.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Устройство и работа» руководств по эксплуатации АИПБ.656122.011-ХХХ.ХХ РЭ3.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

утверждении государственной электрического напряжения

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;

утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ТУ 3433-023-54080722-2012 «Терминалы защиты и автоматики ТОР 300. Технические условия».

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об

Правообладатель

Общество с ограниченной ответственностью «Релематика» (ООО «Релематика») ИНН 2129041046

Адрес юридического лица: 428020, Чувашская Республика, г. Чебоксары, пр-кт И.Я.Яковлева, д. 1

Изготовитель

Общество с ограниченной ответственностью «Релематика» (ООО «Релематика») ИНН 2129041046

Адрес: 428020, Чувашская Республика, г. Чебоксары, пр-кт И.Я.Яковлева, д. 1

Терминалы в зависимости от исполнения могут иметь конструктив в размере 1/4, 1/2, 3/4 и 1/1. В зависимости от размера конструктива терминалы имеют различный набор блоков: один блок трансформаторов и один блок дискретных

  • -   для конструктива входов/выходов;

  • -   для конструктива дискретных входов/выходов;

  • -   для конструктива дискретных входов/выходов;

  • -   для конструктива

1/4:

1/2:

3/4:

до двух блоков трансформаторов и до четырех блоков

до двух блоков трансформаторов и до шести блоков

до четырех блоков трансформаторов и до одиннадцати

1/1:

блоков дискретных входов/выходов.

Заводской номер наносится панели терминалов, типографским способом в виде цифрового кода.

Общий вид терминалов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на терминалы в обязательном порядке не предусмотрено. Предусмотрено нанесение специальных наклеек предприятия-изготовителя на боковые и заднюю панели терминалов, разрушающихся при вскрытии.

на маркировочную наклейку, расположенную на задней

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

центр

округ

д. 60,




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
