МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

18 апреля 2018 г.                                             № 756______

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52680 «Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1-СЗ, МК2-2-СЗ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ВИК «Тензо-М» 21 ноября 2017 г. № 238 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5 -СЗ, МК2-1 -СЗ, МК2-2-СЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55199-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ 8.631 -2013 (Приложение ДА), и распространить действие документа на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 52680 «Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1 -СЗ, МК2-2-СЗ », зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55199-13, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52680 «Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1-СЗ, МК2-2-СЗ» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» апреля 2018 г. №756

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1-СЗ, МК2-2-СЗ

Назначение средства измерений

Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1-СЗ, МК2-2-СЗ (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание средства измерений

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента, выполненного из легированной стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.

Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение МК2-Р-К, где:

Р - максимальная нагрузка, т;

К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С1 или СЗ).

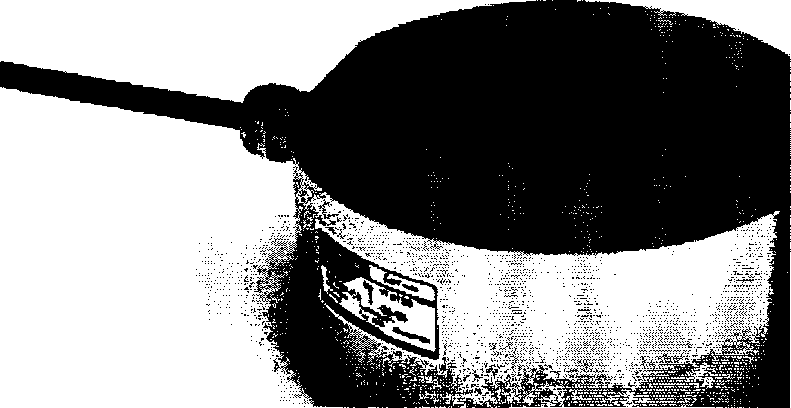

Внешний вид датчика показан на рисунке 1.

Рисунок 1 - Внешний вид датчика МК2

Пломбирование датчиков не предусмотрено.

Маркировка датчиков производится на фирменной наклейке (рисунок 2), на которой нанесены:

• - торговая марка изготовителя;

• - модификация весоизмерительного датчика;

• - максимальная нагрузка Emax;

• - серийный номер;

• - знак утверждения типа.

  тензо

  Датчик



Рисунок 2 - Внешний вид наклейки датчика МК2

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013. Основные средства поверки:

рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.

Сведения о методиках (методах) измерений

изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным МК2 модификаций МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-СЗ, МК2-1-СЗ, МК2-2-СЗ

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия

Изготовитель

Закрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М»

(ЗАО «ВИК «ТЕНЗО-М»)

ИНН 5027048351

Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38 Телефон: +7 (495) 745-3030, +7 (800) 555-6530

E-mail: tenso@tenso-m.ru

Web-сайт: www.tenso-m.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: Санкт-Петербург, 190005, Московский пр., 19,

Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
