Номер по Госреестру СИ: 30887-05
30887-05 Манометры показывающие
(K)
Назначение средства измерений:
Манометры показывающие K (далее манометры) предназначены для измерений избыточного давления (в том числе разрежения и давления-разрежения) газов или пара.
Манометры могут применяться в различных отраслях промышленности и городского хозяйства.

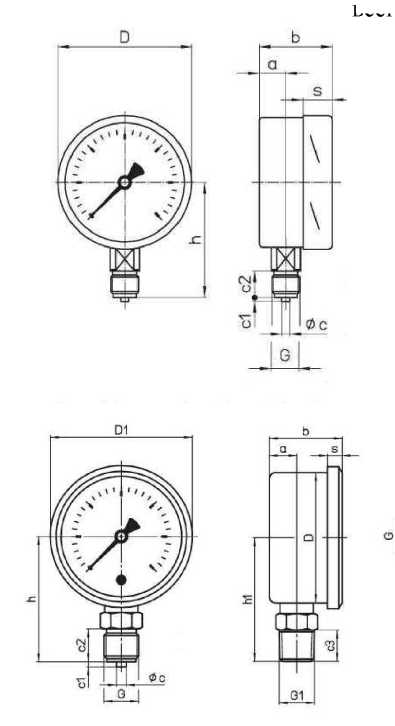

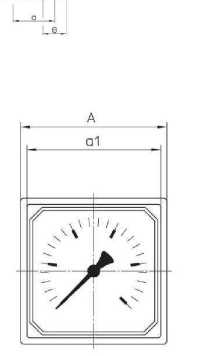

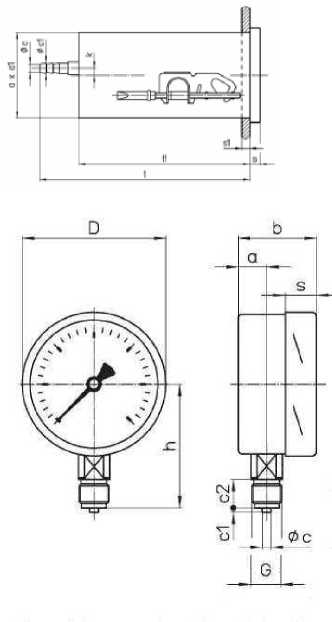

Внешний вид.
Манометры показывающие
Рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 2
Внешний вид.
Манометры показывающие
Рисунок № 3
Внешний вид.
Манометры показывающие
Рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 5
Внешний вид.
Манометры показывающие
Рисунок № 6
Внешний вид.
Манометры показывающие
Рисунок № 7
Внешний вид.
Манометры показывающие
Рисунок № 8
Внешний вид.
Манометры показывающие
Рисунок № 9
Внешний вид.
Манометры показывающие
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 116273
ID в реестре СИ - 338673
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
KPCh 100-3 -6/+4mbar M20x1,5, KPCh 100-3, KPCh, KPB160-1, KPB, K, мод. KPCh, KPChg, K, мод. KP, K, исп. KPChg 80-1, K, исп. KPChg, K, исп. KP, KPB, KPCh, KPChg, KPPG, KPQ, K, KPCh, K, KP, K исп. KPChg, 80, K, G, EN 837-1, AB, 316SS, 316 SS, -,
Производитель
Изготовитель - Фирма "Manotherm Beierfeld GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 577
Выдано извещений - 10
Кол-во периодических поверок - 323
Кол-во средств измерений - 267
Кол-во владельцев - 83
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 387 дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№321 от 2021.03.15 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Манометры показывающие (K)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Manotherm Beierfeld GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
21126-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 40, 50, 60 и 63 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
21127-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100, 160 и 250 мм), R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
21128-01 01.05.2006 |
Манометры показывающие, RF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
21129-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 50, 53 и 80 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
21130-01 01.05.2006 |
Манометры показывающие (диаметр шкалы 100 и 160 мм), KP Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
23061-02 01.06.2007 |
Тягомеры, напоромеры, тягонапоромеры показывающие, KP 144, KPChg, DiKPChg Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
23062-02 01.06.2007 |
Манометры показывающие прецизионные, RFB Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
23063-02 01.06.2007 |
Манометры эталонные, RFB 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25156-03 01.07.2008 |
Манометры дифференциальные, DiKPCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25157-03 01.07.2008 |
Манометры мембранные показывающие, P, PU, PCh, PK, PSK и PSCh Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25157-05 18.05.2021 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
25157-05 01.01.2011 |
Манометры показывающие, P Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25158-03 01.07.2008 |
Манометры дифференциальные, DR, DiR Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25159-03 01.07.2008 |
Манометры дифференциальные, DiP 1Сh и DiP 2Ch Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25778-03 01.11.2008 |
Термометры манометрические, TS, TA, TF Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25778-06 01.09.2011 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
25778-11 30.09.2021 |
Термометры манометрические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
26233-03 01.01.2009 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
26233-11 18.05.2021 |
Манометры избыточного давления грузопоршневые, PD Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
29533-05 |
Манометры показывающие, RChG Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
30884-05 18.05.2021 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
30884-05 01.01.2011 |
Манометры дифференциальные, D Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
30885-05 01.01.2011 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
30885-11 18.05.2021 |
Манометры показывающие, R Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
30886-05 01.01.2011 |
Манометры образцовые показывающие, MO 160, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
30887-05 01.01.2011 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
1 год | |
30887-05 18.05.2021 |
Манометры показывающие, K Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32475-06 01.09.2011 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
2 года | |
32475-08 01.07.2013 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
32475-11 18.05.2021 |
Термометры биметаллические, T Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
47317-11 18.05.2021 |
Преобразователи давления измерительные, PTM, CTM, DTM, DMU Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
47322-11 18.05.2021 |
Манометры образцовые показывающие, MO 160 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год; 2 года при корректировке нуля не реже, чем 1 раз в 6 месяцев |
47323-11 18.05.2021 |
Манометры образцовые показывающие, MO 250 Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
73694-18 |
Термопреобразователи сопротивления платиновые, TPtRat Фирма "Manotherm Beierfeld GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Кто поверяет Манометры показывающие (K)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 12 | 0 | 3 | 0 | 12 | 0 | 3 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 2 | 1 | 0 | 0 | 0 | ||
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "НПП "АЛМАЗ" (RA.RU.311792) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
АО "МОСОБЛГАЗ" (RA.RU.311331) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 47 | 47 | 0 | 0 | 47 | 47 | 0 | |||
ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ПАО "СЛАВНЕФТЬ-ЯНОС" (RA.RU.312392) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО НПО "ЮМАС" (RA.RU.310569) | 75 | 65 | 0 | 0 | 65 | 65 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 20 | 0 | 10 | 0 | 10 | 0 | 10 | ||
ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО НПО "ПРОМКИПТЕПЛОГАЗ" (RA.RU.312832) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 6 | 0 | 0 | 0 | 6 | 0 | 0 | |||
ООО "ИМЦ" (RA.RU.311684) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
АО "ФНПЦ "ТИТАН-БАРРИКАДЫ" (0495) | 8 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "ЦЭСНА" (RA.RU.312897) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 28 | 0 | 7 | 2 | 28 | 0 | 7 | ||
ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 85 | 0 | 85 | 0 | 85 | 0 | 85 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 11 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 16 | 0 | 16 | 6 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 3 | 0 | 6 | 0 | 3 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 66 | 0 | 65 | 0 | 66 | 0 | 65 | ||
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 8 | 0 | 7 | 0 | 7 | ||
ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 3 | 0 | 2 | 0 | 3 | 0 | 2 | |||
АО "ММЗ" (RA.RU.311607) | 12 | 4 | 8 | 1 | 1 | 0 | 1 | |||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 22 | 0 | 9 | 0 | 18 | 0 | 9 | ||
АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Манометры показывающие (K)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
111 | 383 |
ФБУ Белгородский ЦСМ Белгородская область |
126 | 383 |
ФБУ Брянский ЦСМ Брянская область |
114 | 383 |
ФБУ Брянский ЦСМ Брянская область |
125 | 383 |
ФБУ Владимирский ЦСМ Владимирская область |
121 | 383 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на манометры показывающие K и на титульный лист паспорта или руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования манометрам показывающим К-
1. ГОСТ 2405-88. «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
-
2.Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия.
-
3.EN 837 - 1998 Манометры. ОТУ.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Принцип действия манометров основан на использовании зависимости упругой деформации мембранной коробки от измеряемого давления. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью трибко-секторного механизма пропорционально перемещает стрелку манометра.
В зависимости от потребностей заказчика изготавливается большая номенклатура корпусов манометров и других комплектующих изделий.
Манометры с жидкостным заполнением имеют улучшенные характеристики по надежности и по устойчивости к вибрации.
В зависимости от формы, исполнения и материала корпусов манометры имеют следующие обозначения - KP, KPB, KPCh, KPChg, KPPG, KPQ.
Добавление букв G или Oe означает, что корпус манометра заполнен, соответственно, глицерином или маслом.
Добавление g означает, что ободок на корпусе прибора завальцовывается.
Добавление буквы a означает исполнение манометра по американскому стандарту
Добавление буквы K корпус манометра выполнен из ударопрочного полиамида
Добавление буквы Е означает применение стекла из поликарбоната.
Добавление буквы S означает квадратный корпус с узким ободком.
Добавление буквы B означает квадратный корпус с широким ободком.
Манометры могут снабжаться устройством защиты от перегрузок или электроконтактными устройствами (механическими, электронными, индуктивными).
Внешний вид приборов представлен на рисунке 1.
KP
KPB
KPCh
KPChg
KPPG
Рисунок 1
KPQ
Диапазон измерений, мбар (кПа)
-
- разрежения от -2,5.0 до - 600.0 (от - 0.25.0 до - 60.0)
-
- давления-разрежения от 1.1,5 до 400.400 (от - 0,1.0,15 до - 40.40)
-
- давления от 0.2,5 до 0.600 (от 0.0,25 до 0.60)
Диаметр шкалы, мм дюймы (мм)
Размер шкалы манометров с квадратным и прямоугольным корпусом, мм
50; 60; 63; 80; 100; 130; 150; 160; 250; 41/2”; 5 (110,25; 122,5)
72x72; 96x96;144x72; 144x144; 192x192 (в зависимости от модели)
Пределы допускаемой основной приведенной погрешности, %
±0,6; ±1,0; ±1,6; ±2,5
Диапазон рабочих температур, °С:
|
от минус 40 до плюс 60 от минус 40 до плюс 100 (в зависимости от модели) |
Дополнительная погрешность от влияния изменения температуры окружающей среды (в рабочем диапазоне), %/10°С |
±0,3 |
Габаритные размеры, мм, не более (диаметр, глубина) |
от (54;54) до (251;97) |
(диаметр, ширина, глубина) от 72;72;60 до 192;192;88
(в зависимости от модели)
Масса, кг, не более |
от 0,3 до 3,1 (в зависимости от модели) |
Ссылки на другие типы СИ
- 80976-21 Трансформаторы тока
- 12909-91 Кардиомониторы переносные
- 35899-12 Преобразователи тока измери...
- 27233-08 Манометры, мановакуумметры ...
- 16353-97 Тахеометры электронные
- 15118-01 Хроматографы газовые
- 82619-21 Система автоматизированная ...
- 82008-21 Счетчики воды крыльчатые
- 26435-04 Дозиметры-радиометры
- 17780-05 Приборы для измерения темпе...
