Номер по Госреестру СИ: 25157-05
25157-05 Манометры показывающие
(P)
Назначение средства измерений:
Манометры показывающие Р (далее манометры) предназначены для измерений избыточного давления, разряжения и давления-разряжения жидкостей (в том числе вязких, агрессивных и загрязненных), пара и газа, в различных производственных процессах химической, металлургической, нефтяной, пищевой и других отраслях промышленности.
Внешний вид.
Манометры показывающие

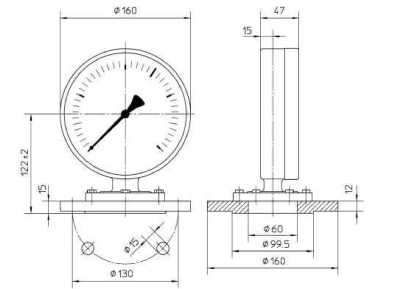

Рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 2

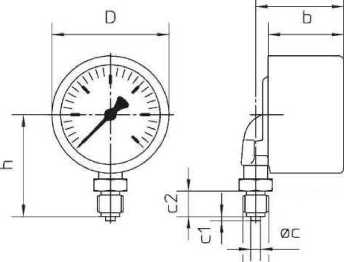

Внешний вид.
Манометры показывающие

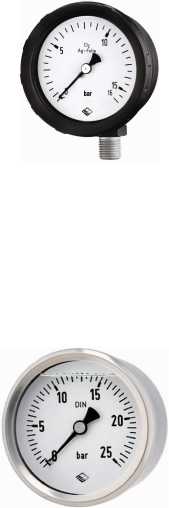

Рисунок № 3
Внешний вид.
Манометры показывающие

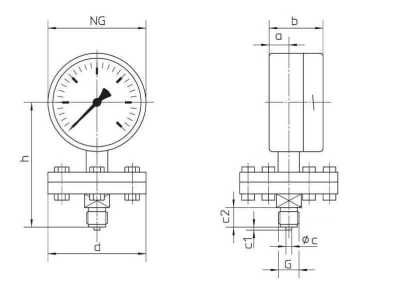

Рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 5
Внешний вид.
Манометры показывающие

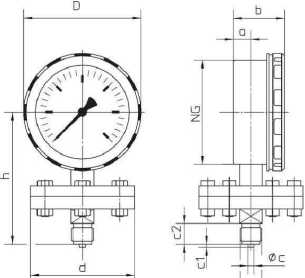

Рисунок № 6
Внешний вид.
Манометры показывающие
Рисунок № 7
Внешний вид.
Манометры показывающие

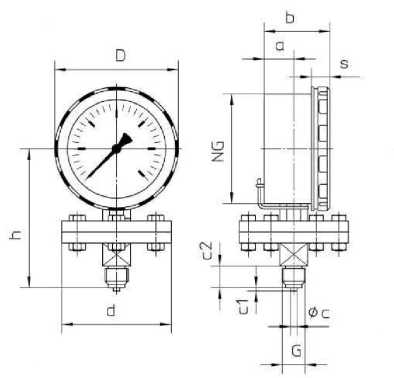

Рисунок № 8
Внешний вид.
Манометры показывающие
Рисунок № 9
Внешний вид.
Манометры показывающие

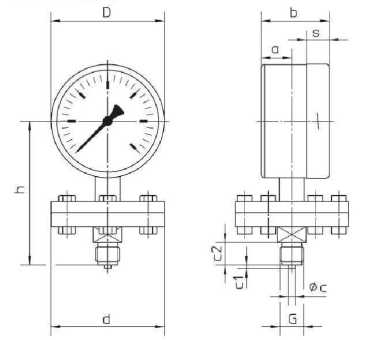

Рисунок № 10
