Номер по Госреестру СИ: 19714-15
19714-15 Расходомеры-счётчики электромагнитные
(РСМ-05)
Назначение средства измерений:
Расходомеры - счетчики электромагнитные РСМ - 05 (далее - расходомеры) предназначены для измерения расхода и (или) объема (массы) электропроводных жидкостей, в том числе питьевой воды и жидких пищевых продуктов (далее - жидкостей), в системах автоматического контроля и управления, учета (в том числе и коммерческого) воды и теплоносителя.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6
Программное обеспечение
Промежуточный преобразователь микропроцессорный расходомера-счетчика имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3
Иденти-фикаци-онные данные |
Значение в зависимости от исполнения РСМ-05 | |||||
РСМ- 05.01 |
РСМ-05.03 |
РСМ-05.03С, РСМ-05.03СМ |
РСМ-05.05 |
РСМ-05.05 С, РСМ-05.05СМ |
РСМ-05.07, РСМ-05.07М | |
Иденти-фикаци-онное на-именование ПО |
АРВС.7 46967.0 10.350У Д |
АРВС.746967.03 5.705 |
АРВС.746967.02 0.750УД |
АРВС.746967. 025.100-01УД |
АРВС.746967.02 5.550-01УД |
АРВС.7469 67.025.750- 01УД |
Номер версии (иденти-фикаци-онный номер) ПО |
1.1.5 |
1.1 |
v0.62 v0.64 |
v1.01 |
v2.91 |
v1.5 |
Цифровой идентификатор ПО (контрольная сумма исполняемо-го кода) |
D52A3 7BE |
28AB2420 |
FEF02399 09ABE60E |
93F0BD12 |
501039CC |
20F5D368 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC- 32 |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на эксплуатационную документацию и на переднюю панель ППМ методом офсетной печати или лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в АРВС.746967.020.700ПС «Расходомер-счетчик электромагнитный РСМ-05.03С. Паспорт», АРВС.746967.020.700М ПС «Расходомер-счетчик электромагнитный РСМ-05.03СМ. Паспорт», АРВС.746967.020.500ПС «Расходомер-счетчик электромагнитный РСМ-05.05С. Паспорт», АРВС.746967.020.500М ПС «Расходомер-счетчик электромагнитный РСМ-05.05СМ. Паспорт», АРВС.746967.008-07.1 ПС «Расходомер-счетчик электромагнитный РСМ-05.07С. Паспорт», АРВС.746967.008-07.1 М ПС «Расходомер-счетчик электромагнитный РСМ-05.07СМ. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам - счетчикам электромагнитным РСМ - 05-
1. ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
-
2. ГОСТ P 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
-
3. ГОСТ P 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
-
4. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
5. ТУ РБ 14746967.040-99 Расходомеры-счетчики электромагнитные РСМ-05. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом МП. МН 789 - 2001 «Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки», утвержденным Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 31.05.2001 г.
Основные средства поверки приведены в таблице 12.
Таблица 12
Наименование, тип |
Основные метрологические и технические характеристики |
1 |
2 |
Установка поверочная для счетчиков жидкости |
Диапазон воспроизведения расходов от 0,015 до 600 м3/ч. Предел допускаемой относительной погрешности измерения ±0,3 % (±0,15 % для РСМ-05.05С, 05.05СМ, 05.03С, 05.03 СМ с пределами 5GV доп=±0,5 %) |
Мегаомметр Е6 - 16 |
Диапазон измерений: от 2 Ом до 200 МОм при 500 В. Основная приведенная погрешность, не более ±1,5 % |
Стенд проверки герметичности |
Pmax =2,5 МПа, манометр кл. т. 1,5 |
Магазин сопротивлений Р4831 |
Диапазон измерения от 0,002 Ом до 111111,10 Ом. Предел допускаемой погрешности, %, d = ± {0,02+2x10-6(Rmax/R-1)} |
Прибор комбинированный цифровой Щ - 300 |
Диапазон измерения 0,001-1000 В; 100 нА-1 А. Погрешность ±(0,05-0,2) % |
Продолжение таблицы 12
1 |
2 |
Секундомер электронный СТЦ - 2 |
Предел допускаемой погрешности измерения интервалов времени D=±(15•10-6•Т+С), где Т - значение измеряемого интервала времени, с; С=1 при цене деления 1 с, С=0,01 при цене деления 0,01 с |
Калибратор программируемый П320 |
Диапазон калиброванных выходных напряжений от 10-5 до 103 В, токов от 10-9 до 10-1 А. |
Изготовитель
СООО «АРВАС» (Совместное общество с ограниченной ответственностью «АРВАС») Юридический адрес:220028, Республика Беларусь, г. Минск, ул. Маяковского, д.115, комн.408
Почтовый адрес:
223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д.10,
телефон +375 17 502 11 11, +375 17 502-11-55, телефон/факс +375 17 502 11 11,
e-mail: arvas@open.by, адрес в Интернет: www.arvas.by
Испытательный центр
ФГУП «ВНИИМС»
Адрес: 119361, г. Москва, ул. Озёрная, 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru.
Принцип работы расходомеров основан на измерении ЭДС, возникающей в электропроводной жидкости, движущейся в магнитном поле. Измеренные значения ЭДС преобразуются в показания расхода, которые индицируются на ЖКИ или (и) преобразуются в различные виды нормированных выходных сигналов (частотный, импульсный, токовый, цифровой). Расходомеры имеют энергонезависимую память.
В состав расходомеров входят:
-
- первичный преобразователь расхода (далее - ППР) электромагнитного типа (для РСМ-05.07, РСМ-05.07М - 2 шт.);
-
- промежуточный преобразователь микропроцессорный (далее - ППМ);
-
- термопреобразователь сопротивления (далее - ТС) с номинальной статической характеристикой, выбираемой из ряда: 100 П, Pt 100, 500 П, Pt 500, 100 М, Cu100, класса А, В или С по ГОСТ 6651- 2009 (поставляется по заказу, в состав РСМ - 05.05С, РСМ-05.05СМ и РСМ - 05.07, РСМ-05.07М не входит).
Расходомеры выпускаются в исполнениях в соответствии с таблицей 1.
Таблица 1
Конструктивные особенности |
Исполнение | |||
РСМ-05.01 |
РСМ-05.03 РСМ-05.03С, РСМ-05.03 СМ |
РСМ-05.05 РСМ-05.05С, РСМ-05.05СМ |
РСМ-05.07, РСМ-05.07М | |
Совмещенное конструктивное исполнение ППМ и ППР |
+ |
- |
+ |
+ (первый канал) |
Раздельное конструктивное исполнение ППМ и ППР |
- |
+ |
- |
+ (второй канал) |
Расходомеры исполнений РСМ - 05.01, РСМ - 05.03, РСМ - 05.03С, РСМ-05.03СМ и РСМ - 05.05С, РСМ - 05.05СМ имеют стандартные последовательные интерфейсы RS 232С и RS 485, с помощью которых осуществляется обмен информацией с внешними устройствами.
Исполнение РСМ - 05.05 отличается возможностью подключения комплекта ТС или двух ТС (в соответствии с таблицей 2), подобранных в пару, и двух датчиков избыточного давления (ДИД) с выходным унифицированным сигналом постоянного тока. Расходомеры имеют стандартный последовательный интерфейс RS 485.
В исполнениях РСМ - 05.03, РСМ - 05.03С, РСМ-05.03СМ, РСМ - 05.05С, РСМ -05.05СМ предусмотрена возможность измерения расхода при изменении направления потока жидкости.
Типы ТС указаны в таблице 2.
Место для нанесения знака ут
верждения типа
Таблица 2
Условное обозначение ТС |
Номер по Г осреестру СИ РФ |
ТСПА, ТСПА-К |
32089-06, 32088-06 |
ТСП-Н |
38959-12 |
КТСП-Н |
38878-12 |
ТСПТ |
57175-14 |
Исполнения РСМ - 05.07, РСМ - 05.07М отличаются возможностью подключения двух ППР к ППМ, что позволяет независимо преобразовывать протекшие в двух трубопроводах объемы жидкости в импульсные сигналы. Возможность подключения ТС и ДИД не предусмотрена.

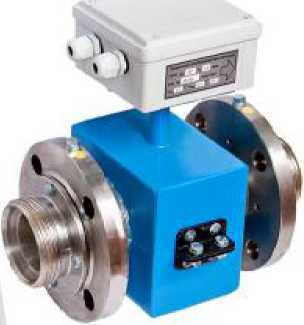

Внешний вид расходомеров приведен на рисунках 1 и 2.
Рисунок 1 - Внешний вид РСМ-05.03 и РСМ - 05.03С, РСМ - 05.03СМ
Место для нанесения знака утверждения ' типа
rjf * |
Ж, V. 1 | |
Рисунок 2 - Внешний вид РСМ-05.05 и РСМ-05.05С, РСМ - 05.05СМ, РСМ-05.07, РСМ - 05.07М
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса ППМ. На лицевой панели ППМ крепится клеймо - наклейка со знаком поверки. Места нанесения знака поверки и пломбировки предприятием-изготовителем приведены на рисунке 3.
а) исполнение РСМ-05.01 (внешний вид)
б) исполнение РСМ-05.01 (вид со снятой крышкой)
Место нанесения
в) исполнение РСМ - 05.05,
РСМ - 05.05С, РСМ - 05.05СМ,
РСМ - 05.07, РСМ-05.07М
г) исполнение РСМ - 05.03,
РСМ - 05.03С, РСМ - 05.03СМ

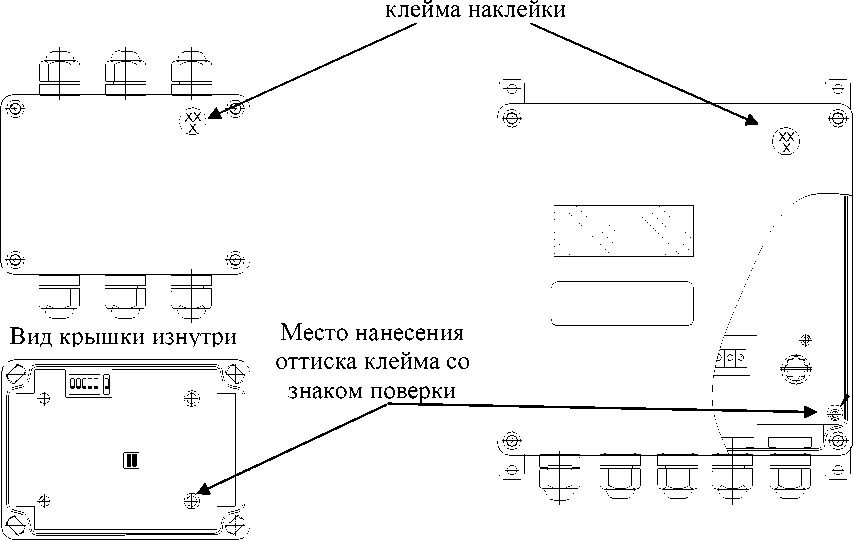

Рисунок 3 - Схема пломбировки расходомеров-счетчиков поверителем
Комплект поставки расходомера соответствует таблице 11.
Таблица 11
Наименование и условное обозначение |
Количество |
Примечание |
1 |
2 |
3 |
Первичный преобразователь расхода фланцевого соединения: ПРП -25 ПРП -32 ПРП -40 ПРП -50 |
1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. |
Определяется исполнением РСМ-05 |
Наименование и условное обозначение |
Количество |
Примечание |
1 |
2 |
3 |
ПРП -80 ПРП -100 ПРП -150 Первичный преобразователь расхода без-фланцевого соединения: ПРПМ-15 ПРПМ-25 ПРПМ-32 ПРПМ-40 ПРПМ-50 ПРПМ-80 ПРПМ-100 ПРПС.1 - 15 ПРПС.1 - 25 ПРПС.1 - 32 ПРПС.1 - 50 |
1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. 1 или 2 шт. | |
Промежуточный преобразователь микропроцессорный ППМ: ППМ.01 или ППМ.03 или ППМ.03С или ППМ.05 или ППМ.05С или ППМ.07 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
Определяется исполнением РСМ-05 |
Т ермопреобразователи сопротивления: ТСПА или ТСП-Н или ТСПТ |
1 или 2 шт. 1 или 2 шт. 1 или 2 шт. |
Только по заказу определяется исполнением РСМ-05 |
Комплекты термопреобразователей сопротивления: ТСПА-К или КТСП-Н |
1 комплект 1 комплект |
Только по заказу для исполнения РСМ-05.05 |
Комплект монтажных частей: монтажные фланцы, болты, гайки, шпильки, гильза защитная |
2 шт. 4 шт. 8 шт. 4 шт. 8 шт. 4 шт. 1 или 2 шт. 1 или 2 шт. |
для Ш1Р DN 25-50 для Ш1Р DN 80-150 для Ш1Р DN 25-50 для Ш1Р DN 80-150 для ПРПМ, ПРПС.1 для трубопровода DN 15-100 для трубопровода DN 150 |
Комплект ЗИП: вставка плавкая ВП-1-0,25А250В вставка плавкая ВП-1-0,5А250В |
2 шт. 1 шт. |
Определяется исполнением РСМ-05 |
Расходомер - счетчик электромагнитный РСМ - 05. Паспорт. |
1 экз. |
Определяется исполнением РСМ-05 |
Методика поверки |
1 экз. |
Основные технические и метрологические характеристики расходомеров - счетчиков электромагнитных РСМ - 05 представлены в таблицах 4-10.
Таблица 4 - Основные технические и метрологические характеристики
Наименование характеристики |
Исполнение | ||
РСМ-05.01, РСМ-05.03, РСМ-05.03С, РСМ- 05.03СМ |
РСМ-05.05 |
РСМ-05.05С, РСМ-05.05СМ, РСМ-05.07, РСМ-05.07М | |
1 |
2 |
3 |
4 |
Рабочая среда (проводимость, См/м) |
жидкость (от 5-10"4 до 0,5) | ||
Диапазон измерения (преобразования) расхода, м3/ч |
См. таблицы 5, 7 |
См.таблицы 5, 6 | |
Динамический диапазон (соотношение Gmax/Gmin) |
200 |
200 |
400 |
Диапазон изменения весового коэффициента импульса, л/имп |
от 0,01 до 20000 | ||
Пределы допускаемой относительной погрешности измерения среднего объёмного расхода и объёма, % |
См. таблицы 8, 9 | ||
Пределы допускаемой относительной погрешности измерения среднего массового расхода и массы воды, % (без учета погрешности термопреобразователей сопротивления): Gmin £ G < 0,04Gmax 0,04Gmax £ G £ Gmax |
+1 +1 | ||
Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом, не более) |
0 -5/(2000) 4 -20/(500) (для РСМ-05.03С, РСМ-05.03СМ) | ||
Пределы допускаемой приведенной погрешности преобразования измеренного значения среднего объёмного расхода или температуры в сигнал постоянного тока, % |
±1,0 |
— |
— |
Диапазон изменения выходной частоты, пропорциональной расходу, Гц |
20 - 2000 10 - 2000 (для РСМ-05.03С, РСМ-05.03СМ) |
0 - 10000 | |
Диапазон измерения температуры жидкости, °С |
3 - 150 |
— | |
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления, °С |
±(0,2+0,001t), где: t - значение измеренной температуры |
— | |
Пределы допускаемой относительной погрешности измерения разности температур, %: 3 £ Dt < 10 °С 10 £ Dt £ 140 °С |
— |
± 2,0 ± 1,0 |
— |
Диапазон изменения входного тока, пропорционального давлению, мА |
— |
4 - 20 |
— |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
Рабочее давление жидкости, МПа, не более |
1,6 | ||
Пределы допускаемой приведенной погрешности измерительных каналов давления, % |
— |
±0,5 |
— |
Число разрядов индикатора |
9999999,999 |
— |
— |
Температура окружающей среды, °С |
от 5 до 50 | ||
Электропитание от сети переменного тока: Напряжение, В Частота, Гц |
от 207 (30,6) до 253 (39,6) 50±1 | ||
Потребляемая мощность, Вт, не более |
5 |
10 |
10 |
Таблица 5 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измере-
ния расхода для РСМ-05.01, РСМ-05.03, РСМ-05.05, РСМ-05.03С, РСМ-05.05С, РСМ-05.07
т______________~ -------------------------. 3/„
Номинальный диаметр фланцевого соединения (DN), мм |
Диапазоны измерения расходов, м3/ч | |||||||
РСМ-05.01, РСМ-05.03, РСМ-05.05 |
РСМ-05.03С |
РСМ-05.05С, РСМ-05.07 | ||||||
Диапазон 1 |
Диапазон 2 |
Диапазон 1 |
Диапазон 1 | |||||
Gmin |
Gmax |
Gmin |
Gmax |
Gmin |
Gmax |
Gmin |
Gmax | |
15 |
0,030 |
3,00 |
0,060 |
6,00 |
0,030 |
6,00 |
0,015 |
6,00 |
25 |
0,080 |
8,00 |
0,160 |
16,0 |
0,080 |
16,0 |
0,040 |
16,0 |
32 |
0,150 |
15,0 |
0,300 |
30,0 |
0,150 |
30,0 |
0,075 |
30,0 |
50 |
0,300 |
30,0 |
0,600 |
60,0 |
0,300 |
60,0 |
0,150 |
60,0 |
80 |
0,800 |
80,0 |
1,60 |
160 |
0,800 |
160 |
0,400 |
160 |
100 |
1,50 |
150 |
3,00 |
300 |
1,50 |
300 |
0,75 |
300 |
150 |
3,00 |
300 |
- |
- |
3,00 |
600 |
1,50 |
600 |
Примечание - Под наибольшим Gmax и наименьшим Gmin расходами подразумевается максимальное и минимальное значения расхода, при которых расходомеры обеспечивают свои метрологические характеристики при непрерывной работе
Таблица 6 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измерения расхода для РСМ-05.05СМ, РСМ-05.07М
Номинальный диаметр фланцевого соединения (DN), мм |
Диапазон измерения расходов РСМ-05.05СМ, РСМ-05.07М | ||
Минимальный расход Gmin, м3/ч |
Переходный расход, Gt, м3/ч |
Постоянный расход, Gmax, м3/ч | |
15 |
0,01575 |
0,0252 |
6,3 |
25 |
0,04 |
0,064 |
16,0 |
32 |
0,0625 |
0,1 |
25 |
40 |
0,1 |
0,16 |
40,0 |
50 |
0,1575 |
0,252 |
63,0 |
80 |
0,4 |
0,64 |
160,0 |
100 |
0,625 |
1 |
250,0 |
150 |
1,575 |
2,52 |
630,0 |
Примечание - Под переходным Gt расходом подразумевается значения расхода, при котором изменяется максимально допустимая погрешность расходомера
Таблица 7 - Номинальные диаметры фланцевого соединения (DN) ППР и диапазоны измерения расхода для РСМ-05.03СМ
Диапазон измерения расходов РСМ-05.03СМ | |||
Номинальный диаметр фланцевого соединения (DN), мм |
Минимальный расход Gmin, м3/ч |
Переходный расход, Gt, м3/ч |
Постоянный расход, Gmax, м3/ч |
15 |
0,0315 |
0,0504 |
6,3 |
25 |
0,08 |
0,128 |
16 |
32 |
0,125 |
0,2 |
25 |
40 |
0,2 |
0,32 |
40 |
50 |
0,315 |
0,504 |
63 |
80 |
0,8 |
1,28 |
160 |
100 |
1,25 |
2 |
250 |
150 |
3,15 |
5,04 |
630 |
Таблица 8 - Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал и объёма в импульсный сигнал для РСМ-05.01, РСМ-05.03,
РСМ-05.03С, РСМ-05.05, РСМ-05.05С
Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал, df, % | ||
РСМ-05.01, РСМ-05.03, РСМ-05.03С |
РСМ-05.05 |
РСМ-05.05С |
± 3,5 в диапазоне Gmin £ G < 0,04Gmax |
± 4,0 в диапазоне Gmin £ G < 0,04Gmax |
± (0,8+0,01Gmax/G) |
± 1,5 в диапазоне 0,04Gmax £ G £ Gmax |
± 2,0 в диапазоне 0,04Gmax £ G £ Gmax | |
Пределы допускаемой относительной погрешности преобразования объёма в импульсный сигнал, dN, % | ||
РСМ-05.01, РСМ-05.03, РСМ-05.03С |
РСМ-05.05 |
РСМ-05.05С, РСМ-05.07 |
± 3,0 в диапазоне Gmin £ G < 0,04Gmax |
± 4,0 в диапазоне Gmin £ G < 0,04Gmax |
± (0,8+0,01Gmax/G) |
± 1,0 в диапазоне 0,04Gmax £ G £ Gmax |
± 2,0 в диапазоне 0,04Gmax £ G £ Gmax | |
Примечание - По заказу РСМ-05.05С, РСМ-05.03С могут изготавливаться с пределами относительной погрешности df = dN= ± 0,5 % в диапазоне 0,04Gmax £ G £ Gmax |
Таблица 9 - Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал и объёма в импульсный сигнал для РСМ-05.03СМ, РСМ-
05.05СМ, РСМ-05.07М
Пределы допускаемой относительной погрешности преобразования объёмного расхода в частотный сигнал, df, % и объема в импульсный сигнал, dN, % | ||
РСМ-05.03СМ |
РСМ-05.05СМ |
РСМ-05.07М |
± 2,0 при t<30°C ± 3,0 при t>30°C в диапазоне Gmin £ G < 0,04Gmax |
± 5,0 в диапазоне от Gmin до Gt |
± 5,0 в диапазоне от Gmin до Gt |
± 1,0 (по заказу ± 0,5) в диапазоне 0,04Gmax £ G £ Gmax |
± (0,8+0,004Gmax/G)) в диапазоне от Gt до Gmax, но не более ± 1 (по заказу ± 0,5) в диапазоне 0,04Gmax £ G £ Gmax |
± (0,8+0,004Gmax/G) в диапазоне от Gt до Gmax |
Примечание - t - температура измеряемой среды, °C |
Таблица 10 - Масса расходомеров
DN, мм |
Масса, кг, не более | |||||||
РСМ-05.01 |
РСМ-05.03, РСМ-05.03С, РСМ-05.03СМ |
РСМ-05.05, РСМ-05.05С, РСМ-05.05СМ |
РСМ-05.07 РСМ-05.07М | |||||
ПРП |
ПРПМ, ПРПС.1 |
ПРП |
ПРПМ, ПРПС.1 |
ПРП |
ПРПМ, ПРПС.1 |
ПРП |
ПРПМ, ПРПС.1 | |
15 |
— |
8,5 |
— |
8,5 |
— |
6 |
— |
11 |
25 |
9,5 |
8,5 |
9,5 |
8,5 |
7,0 |
5,5 |
12 |
11 |
32 |
11,5 |
8,5 |
11,5 |
8,2 |
9,0 |
5,3 |
16 |
11 |
40 |
12 |
8,5 |
12 |
8,2 |
10 |
5,0 |
18 |
11 |
50 |
12 |
8,5 |
12 |
8,2 |
10 |
5,0 |
18 |
11 |
80 |
23 |
12,5 |
23 |
12,2 |
21 |
12 |
40 |
24 |
100 |
29,5 |
15 |
29,5 |
15 |
27 |
15 |
52 |
27 |
150 |
36 |
— |
36 |
— |
34 |
— |
65 |
— |
