ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ТЭМ-104 предназначены для измерения, индикации и регистрации значений потребленного (отпущенного) количества тепловой энергии, объема, массы, температуры, разности температур, давления теплоносителя в системах теплоснабжения, горячего водоснабжения и охлаждения (кондиционирования).

Теплосчетчик ТЭМ-104 является комбинированным, многоканальным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.

Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.

В состав теплосчетчика входят:

• - измерительно-вычислительный блок (далее - вычислитель) -1 шт.;

• - электромагнитные первичные преобразователи расхода собственного производства ПРП и (или) ПРПМ (далее - датчики потока электромагнитные) - до 2 шт.;

• - термопреобразователи сопротивления в соответствии с таблицей 1 (далее - ТС) - до 6 шт;

• - измерительные преобразователи расхода в соответствии с таблицей 2 (далее - ИП или датчики потока с частотно-импульсным выходным сигналом) - до 2 шт.;

• - измерительные преобразователи избыточного давления в соответствии с таблицей 3 (далее - ДИД) - до 4 шт (по дополнительному заказу).

В соответствии с ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011 теплосчетчики, в зависимости от типов измерительных преобразователей, входящих в их состав, относятся к классу точности 2 или 1. Теплосчётчики модификации ТЭМ-104М, относящиеся к классу точности 1 по ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011, дополнительно соответствуют требованиям ГОСТ Р 50193.1-92 , ГОСТ Р 50193.3-92 и могут использоваться для измерения расхода и объема холодной воды.

Типы ТС, ИП и ДИД применяемые в составе теплосчетчика, а также диаметры условного прохода ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в таблицах 1, 2 и 3.

Таблица 1 - Типы ТС

ТС, входящие в состав теплосчетчика, имеют номинальную статическую характеристику Pt 100,100 П по ГОСТ 6651-2009.

Теплосчетчик поддерживает обмен информацией по стандартным последовательным интерфейсам RS-232C и RS-485 с различными протоколами обмена, интерфейсам USB и Ethernet, посредством которых считываются текущие и статистические данные параметров систем теплоснабжения, данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.

Таблица 2 - Типы ИП

Таблица 3 - Типы ДИД

Теплосчетчик изготавливается в нескольких исполнениях - в зависимости от количества измерительных каналов (таблица 4) и функциональных возможностей.

Таблица 4 - Исполнения теплосчетчика ТЭМ-104

Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.

В каждой системе теплоснабжения теплосчетчик осуществляет:

• • измерение и индикацию:

• - текущего значения объемного расхода теплоносителя [м³/ч] в трубопроводах, на которых установлены преобразователи расхода (от 1 до 4, в зависимости от конфигурации .теплосчетчика);

• - температуры теплоносителя [°C] в трубопроводах, на которых установлены преобразователи температуры (от 2 до 6, в зависимости от конфигурации теплосчетчика);

• - избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления (до 4, в зависимости от конфигурации теплосчетчика);

• - текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);

• • вычисление и индикацию:

• - текущего значения массового расхода теплоносителя [т/ч] в трубопроводах, на которых установлены преобразователи расхода;

• - разности температур теплоносителя [°C] в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;

• • накопление, хранение и индикацию:

• - потребленного количества теплоты с нарастающим итогом (для систем охлаждения -с отрицательным знаком, для комбинированной системы тепло/холод - с использованием отдельных интеграторов для режимов отопления и охлаждения) [ГДж], [Гкал], [МВт-ч];

• - объема [м³] и массы [т] теплоносителя с нарастающим итогом;

• - объемного [м³/ч] или массового [т/ч] расхода теплоносителя;

• - температур в подающем и обратном трубопроводах, разности температур в измерительном канале в диапазоне от 2 °C до 150 °C;

• - времени работы теплосчетчика при штатном состоянии системы (времени наработки) [ч, мин];

• - времени работы теплосчетчика при возникновении нештатных ситуаций [ч, мин];

• - времени работы теплосчётчика при отсутствии теплоносителя в трубопроводе (только исполнение ТЭМ-104М) [ч, мин];

• - времени работы при реверсивном расходе (только исполнение ТЭМ-104М) [ч, мин];

• - времени отсутствия электропитания теплосчётчика (только исполнение ТЭМ-104М) [ч, мин];

• • сохранение в энергонезависимой памяти:

• - потребленного (отпущенного) количества тепловой энергии за каждый час [ГДж], [Гкал], [МВт-ч];

• - массы [т] и объема [м³] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены преобразователи расхода;

• - среднечасовых и среднесуточных значений температур t [°C] теплоносителя;

• - среднечасовой и среднесуточной разности температур At [°C] между подающим и обратным трубопроводами;

• - среднечасовых и среднесуточных измеряемых (или программируемых) значений давления в трубопроводах [МПа];

• - времени работы при поданном напряжении питания [ч, мин];

• - времени [ч, мин] наработки за каждый час, сутки;

• - времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки;

• - информации о возникающих нештатных ситуациях за каждый час, сутки;

• • преобразование:

• - значения одного из параметров (расхода или температуры) в выходной токовый сигнал в диапазоне от 4 до 20 мА.

• • емкость архива теплосчетчика (в соответствии с таблицей 5):

Таблица 5 - Емкость архива

Внешний вид теплосчетчика приведен на рисунках 1 и 2.

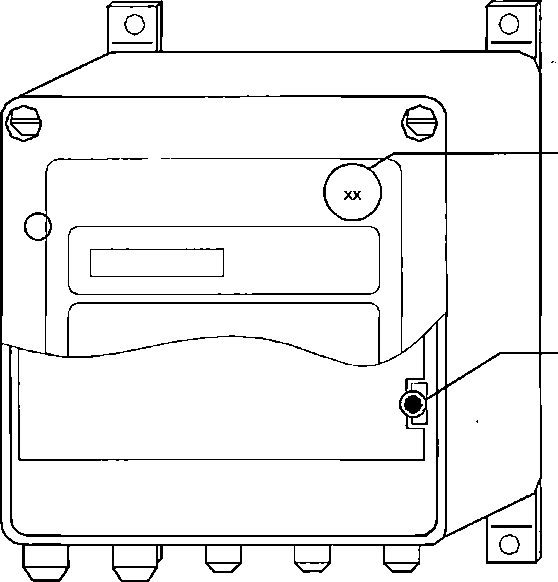

Схема пломбировки теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и поверительного клейма-наклейки приведена на рисунке 3.

Место нанесения поверительного клейма-наклейки

Место нанесения оттиска поверительного клейма

Рисунок 3 - Схема пломбировки теплосчетчика ТЭМ-104 поверителем

Оттиск клейма наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана.внутри корпуса ИВБ. На лицевую панель ИВБ наносится клеймо -наклейка.

Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО).

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 6.

Таблица 6 - Индентификационные данные программного обеспечения

Основные метрологические и технические характеристики теплосчетчиков ТЭМ-104 представлены в таблицах 7 и 8.

Таблица 7 - Метрологические характеристики

Продолжение таблицы 7

Таблица 8 -Технические характеристики

Диапазоны измерения расхода в каналах с первичными преобразователями расхода электромагнитного типа приведены в таблицах 9-10.

Таблица 10 - Диапазон измерения расходов ТЭМ-104М

наносится на переднюю панель теплосчетчика методом офсетной печати или лазерной гравировки и на титульный лист паспорта типографским способом.

Комплект поставки теплосчетчика соответствует таблице 11.

Таблица 11 - Комплект поставки теплосчетчика

осуществляется по документу МРБ МП 1419-2004 «Теплосчетчики ТЭМ-104. Методика поверки», утвержденному БелГИМ 06.12.2004 г. (с учетом извещения об изменении № 5, утвержденного БелГИМ 20.06.2017 г.).

Основные средства поверки:

• - установка поверочная для поверки методом измерения объема, расхода или массы с диапазоном измерений от 0,006 до 630 м³/ч и пределом относительной погрешности ±0,3 % (в диапазоне измерений от 0,006 до 0,03 м³/ч предел относительной погрешности ±0,9 %);

• -  частотомер 43-64, диапазон от 0 до 150 МГц, относительная погрешность ±0,01 %;

• - магазин сопротивлений Р 4831, пределы допускаемого отклонения сопротивления ±0,022 %;

• -  секундомер электронный СТЦ 2 (погрешности измерения интервалов времени не превышают Д=±(15- Ю'⁶- Т+С), где Т значение измеряемого интервала времени, С=1 при цене деления 1с, С=0,01 при цене деления 0,01 с;

• - генератор прямоугольных импульсов Г5-60, погрешность установки периода следования импульсов ±(3 нс + 0.1т);

• - калибратор программируемый П320, диапазон калиброванных выходных: напряжений от 10’⁵ до 10³ В и токов от 10‘⁹ до 10"¹ А.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа.

МИ 2412-97 Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

ТУ РБ 100082152.001-2004 Теплосчетчики ТЭМ-104. Технические условия (с учетом извещения об изменении № 8, утвержденным 09.06.2017 г.)

Совместное общество с ограниченной ответственностью «АРВАС»

(СООО «АРВАС»), Республика Беларусь

Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д. 115, комн. 408

Адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д. 10

Тел.:+375-17-502-11-11,+375-17-502-11-55

Факс+375-17-502-11-11

Web-сайт: www.arvas.by

E-mail: info@arvas.by

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Место для нанесения знака утверждения типа

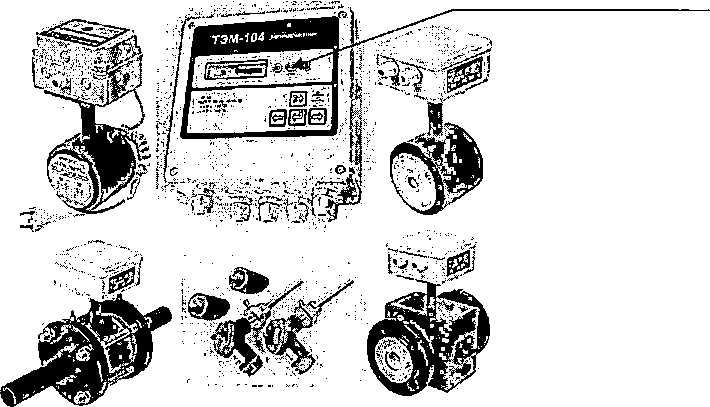

Рисунок 1- Внешний вид теплосчетчика с максимально возможным числом измерительных каналов (исполнение ТЭМ-104-4)

Место для нанесения знака утверждения типа

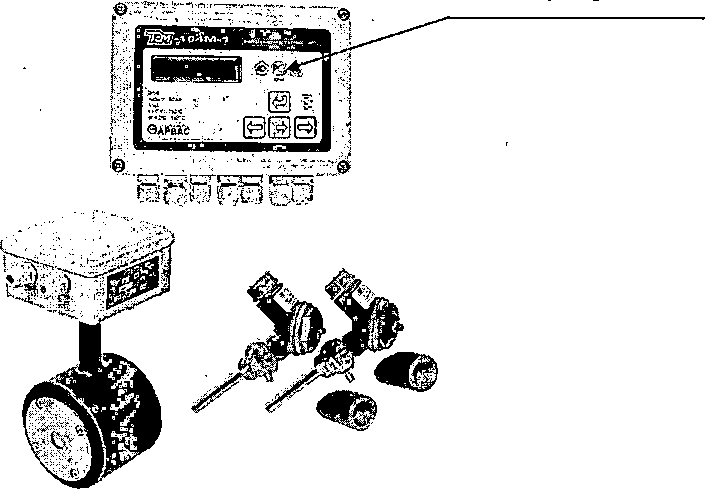

Рисунок 2- Внешний вид теплосчетчика (исполнение ТЭМ-104М-1)
