65309-16 Термопреобразователи сопротивления
(ТСПА)
Назначение средства измерений:
Термопреобразователи сопротивления ТСПА (далее - термопреобразователи или ТС) предназначены для измерения температуры методом непосредственного погружения в среду, не агрессивную по отношению к материалу оболочки чувствительного элемента.

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в АРВС.746967.061.000РЭ «Термопреобразователи сопротивления ТСПА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСПА
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСР Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСР Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Лист № 5
Всего листов 5 ТУ BY 100082152.003-2006 Термопреобразователи сопротивления ТСПА. Технические условия.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС -100/1 3- го разряда по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Совместное общество с ограниченной ответственностью «АРВАС»
(СООО «АРВАС»), Республика Беларусь
Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д. 115, комн. 408
Почтовый адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д. 10
Тел.: +375-17-502-11-11, +375-17-502-11-55, факс +375-17-502-11-11
Web-сайт: www.arvas.by E-mail: arvas@info.by
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
Термопреобразователь состоит из чувствительного измерительного резистора (чувствительного элемента) в защитной оболочке, реагирующего на температуру внутренних токопроводящих проводов и внешних вводов для соединения с электрическими измерительными приборами. Защитная оболочка заполнена кремнийорганической теплопроводной пастой. Конструкция термопреобразователей - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (Al2O3). Электрические схемы внутренних соединений проводников термопреобразователей 2-х и 4-х проводные по ГОСТ 6651-2009.
Термопреобразователи сопротивления ТСПА выпускаются в исполнениях DS и PL в соответствии с ГОСТ Р ЕН 1434-2-2011.
Исполнения термопреобразователей различаются номинальной статической характеристикой (НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.
Внешний вид термопреобразователей сопротивления ТСПА с указанием места пломбировки приведен на рисунках 1 и 2.
Место пломбировки

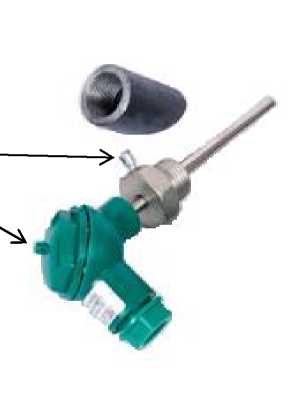

Рисунок 1 - Внешний вид термопреобразователя сопротивления ТСПА (исполнение PL)

Место пломбировки

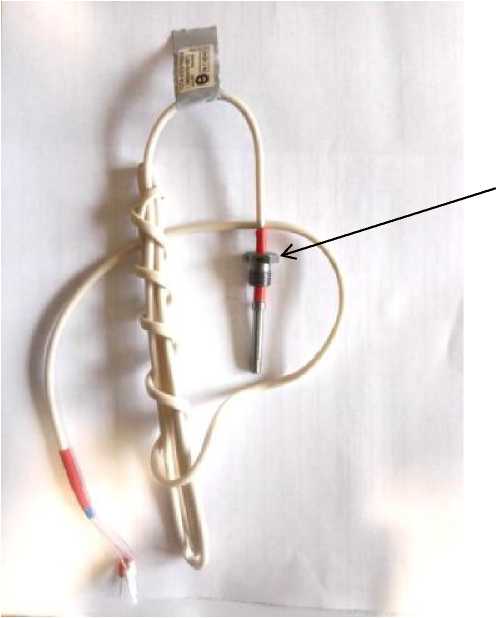

Рисунок 2 - Внешний вид термопреобразователя сопротивления ТСПА (исполнение DS)
Обозначение термопреобразователей сопротивления ТСПА в зависимости от исполнения приведены на схеме:
Термопреобразователь ТСПА / ХХ / ХХХХ / Х / ХХХ / Х / (Х-ХХ) / ХХХ
DS | ||||
Исполнение PL | ||||
Pt 100 | ||||
Условное обозначение НСХ |
Pt 500 | |||
А |
40 | |||
Класс допуска по ГОСТ 6651-2009 |
В |
85 | ||
120 | ||||
Глубина погружения, мм |
210 |
2
Схема внутренних соединений по ГОСТ 6651-2009 4
Диапазон измерений температуры, °С |
(0 - 100) (0 - 160) (минус 50 - плюс 160) | |
150 | ||
300 | ||
Длина кабеля, см (только для исполнения DS) |
500 |
Программное обеспечение отсутствует.
Комплектность термопреобразователей сопротивления ТСПА приведена в таблице 2. Таблица 2
Наименование |
Количество |
Термопреобразователь сопротивления ТСПА |
1 шт. |
Паспорт |
1 экз. |
Гильза с бобышкой (для исполнения PL, по заказу) |
1 шт. |
Кольцо и прокладка (для исполнения DS) |
1 шт. |
Руководство по эксплуатации (по заказу) |
1 экз. |
Упаковка |
1 шт. |
Основные технические и метрологические характеристики термопреобразователей
сопротивления ТСПА представлены в таблице 1. Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -50 до +160 |
от 0 до +160 от 0 до +100 | |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 Pt500 |
Класс допуска по ГОСТ 6651-2009 |
А, В |
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте по ГОСТ 66512009, °C: - класс допуска А |
±(0,15+0,002-|t|), |
- класс допуска В |
±(0,3+0,005-|t|), |
где |t| - абсолютное значение температуры, °C, без учета знака | |
Степень защиты оболочки по ГОСТ 14254-96 |
1Р55 |
Время термического срабатывания, с, не более: - исполнение DS в жидкой среде |
8 |
- исполнение PL в жидкой среде |
15 |
- исполнение DS в газообразной среде |
30 |
- исполнение PL в газообразной среде |
60 |
Избыточное давление на защитную арматуру, МПа: - рабочее |
1,6 |
- максимальное |
2,4 |
Диаметр погружаемой части, мм: - исполнение DS |
4,8 |
- исполнение PL |
6 |
Минимальная глубина погружения, мм: - исполнение DS |
25 |
- исполнение PL |
40 |
Длина монтажной части, мм: - исполнение DS |
37 |
- исполнение PL |
105; 140; 230 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
Материал защитной арматуры |
сталь 12Х18Н10Т или ХН78Т |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +55 |
- относительная влажность, % |
до 95 при температуре до 35 °С |
- атмосферное давление, кПа |
от 84 до 106,7 кПа |
Масса, кг, не более: - исполнение DS |
0,22 |
- исполнение PL |
0,1 |
Группа исполнения по устойчивости к воздействию синусоидальных вибраций |
N2 |
Электрическое сопротивление изоляции между цепью чувствительного измерительного резистора (ЧЭ) и |
Наименование характеристики |
Значение |
защитной арматурой термопреобразователя, МОм, не | |
менее: | |
- при температуре (25±10) °C и относительной влажности не более 80 %; |
100 |
- при максимальной температуре диапазона измерений. |
20 |
Средняя наработка на отказ при доверительной вероятности 0,98, ч, не менее |
35000 |
Средний срок службы, лет, не менее |
12 |
