Сведения о средстве измерений: 75149-19 Теплосчетчики

Номер по Госреестру СИ: 75149-19
75149-19 Теплосчетчики
(ТЭМ-104-КУ)

Назначение средства измерений:
Теплосчетчики ТЭМ-104-КУ предназначены для измерений тепловой энергии и количества теплоносителя в закрытых системах теплоснабжения.

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 1

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 3

Внешний вид.
Теплосчетчики
Рисунок № 3

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 4

Внешний вид.
Теплосчетчики
Рисунок № 4

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 5

Внешний вид.
Теплосчетчики
Рисунок № 5

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 6

Внешний вид.
Теплосчетчики
Рисунок № 6

Общие сведения

Дата публикации - 04.07.2019
Срок свидетельства - 31.05.2024
Номер записи - 171982
ID в реестре СИ - 615404
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - СООО "АРВАС"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за год
среднее количество поверок в год
период наполнения базы в месяцах и годах
суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1268 от 2019.05.31 Об утверждении типов средств измерений

№1293 от 2023.06.21 ПРИКАЗ_Об утверждении типов средств измерений (8)

Наличие аналогов СИ: Теплосчетчики (ТЭМ-104-КУ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений СООО "АРВАС"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
16533-06 01.01.2012	Теплосчетчики, ТЭМ-05М СООО "АРВАС" (БЕЛАРУСЬ )		4 года
19714-15 11.08.2020	Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
26326-06 01.03.2016	Теплосчетчики, ТЭМ-106 СООО "АРВАС" (БЕЛАРУСЬ )		4 года
26998-06 01.01.2017	Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
32088-06 01.07.2016	Комплекты термопреобразователей сопротивления платиновых, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ )		4 года
32089-06 01.07.2016	Термопреобразователи сопротивления платиновые, ТСПА СООО "АРВАС" (БЕЛАРУСЬ )		4 года
32764-17 29.06.2019	Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
60723-15 21.05.2020	Теплосчетчики, ТЭМ-104-КВ СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года - до ввода в эксплуатацию; 2 года - в эксплуатации
62510-15 25.11.2021	Теплосчетчики, ТЭМ-116 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года - до ввода в эксплуатацию; 2 года - в эксплуатации
65309-16 29.11.2017	Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ )	ОТ	4 года
65309-17 27.07.2022	Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ )	ОТ	4 года
65321-16 29.11.2017	Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
65321-18 27.07.2022	Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ )	ОТ	4 года
75149-19 31.05.2024	Теплосчетчики, ТЭМ-104-КУ СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	6 лет
19714-20 27.06.2024	Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
81671-21 18.06.2026	Тепловычислители, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
84825-22 30.09.2025	Теплосчетчики, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года
86749-22 01.07.2027	Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	2 года
86750-22 01.07.2027	Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ )	ОТ МП	4 года

RB_12 Организации, осуществляющие деятельность в области стандартизации, метрологии, аккредитации

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
26.51 Производство инструментов и приборов для измерения, тестирования и навигации
26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
71.12.62 Деятельность в области метрологии
71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Стоимость 200 руб. или по подписке

Кто поверяет Теплосчетчики (ТЭМ-104-КУ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Теплосчетчики (ТЭМ-104-КУ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Вычислитель теплосчётчика имеет встроенное программное обеспечение (далее - ПО).

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. ПО предназначено для сбора, обработки, вычислений и передачи полученной информации на периферийные устройства. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АРВС.746967.055.410УД
Номер версии (идентификационный номер) ПО	не ниже 1.57.3
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на переднюю панель вычислителя методом офсетной печати или лазерной гравировки в соответствии с рисунком 1 и на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЭМ-104-КУ

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

Приказ Минстроя России от 17.03.2014 г. №99/пр Об утверждении методики осуществления коммерческого учёта тепловой энергии, теплоносителя

ТУ BY 100082152.020-2018 Теплосчетчики ТЭМ-104-КУ. Технические условия

Поверка

осуществляется по документу РТ-МП-5738-442-2019 «ГСИ. Теплосчетчики ТЭМ-104-КУ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.03.2019 г.

Основные средства поверки:

- установка поверочная «ВЗЛЕТ ПУ» (регистрационный номер в Федеральном информационном фонде 20015-06);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- термометры сопротивления платиновые вибропрочные эталонные ПТСВ (регистрационный номер в Федеральном информационном фонде 32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя в соответствии с рисунком 6, а также в паспорт и (или) на свидетельство о поверке.

Изготовитель

Совместное общество с ограниченной ответственностью «АРВАС»
(СООО «АРВАС»), Республика Беларусь
Адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д. 10
Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д. 115, комн. 408
Телефон/факс: +7 (017) 517-17-47, 517-17-72
E-mail: info@arvas.by
Web-сайт: www.arvas.by

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@ rostest.ru
Web-сайт: www.rostest.ru

Принцип работы теплосчетчиков основан на измерении расхода, объема, температуры в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.

По конструктивному решению теплосчетчики относятся к единым теплосчетчикам по классификации ГОСТ Р ЕН 1434-1-2011. Теплосчетчики состоят из вычислителя, датчика потока (ультразвуковой преобразователь расхода) и комплекта датчиков температуры (термопреобразователи сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009), калиброванных совместно с вычислителем.

Теплосчетчик может устанавливаться на подающем или обратном трубопроводе. До и после теплосчетчика наличие прямых отрезков трубопровода не требуется.

Значения давления устанавливаются программно.

Теплосчетчик поддерживает обмен информацией по интерфейсу M-Bus, посредством которого считываются текущие и статистические данные параметров системы теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.

Теплосчетчик осуществляет:

а) индикацию:

- усреднённого текущего значения объемного расхода теплоносителя;
- текущей температуры теплоносителя в трубопроводах, на которых установлены преобразователи температуры;
- текущей разности температуры между подающим и обратным трубопроводами;
- усредненной мощности;
- потребленного (отпущенного) количества теплоты (тепловой энергии);
- потребленного (отпущенного) количества теплоты (тепловой энергии) на отчетную дату за последние 12 месяцев;
- массы и объема теплоносителя;
- времени работы прибора без остановки счета с нарастающим итогом;
- времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта;
- кодов возникающих нештатных ситуаций и (или) технических неисправностей;

б) регистрацию:

- потребленного количества теплоты (тепловой энергии) за каждый час (сутки, месяц);
- массы и объема теплоносителя;
- среднечасовых и среднесуточных значений температуры теплоносителя в трубопроводах;
- среднечасовой и среднесуточной разности температуры между подающим и обратным трубопроводами;
- программируемых значений давления в трубопроводах;
- времени работы в штатном режиме (время наработки);
- времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта;
- кодов возникающих нештатных ситуаций и (или) технических неисправностей.

Общий вид теплосчетчика представлен на рисунке 1.

Места пломбировки теплосчетчика от несанкционированного доступа представлены на рисунках 2, 3, 4 и 5, обозначение места нанесения знака поверки представлено на рисунке 6.

Место нанесения знака утверждения типа

Внешний вид. Теплосчетчики (ТЭМ-104-КУ), http://oei-analitika.ru

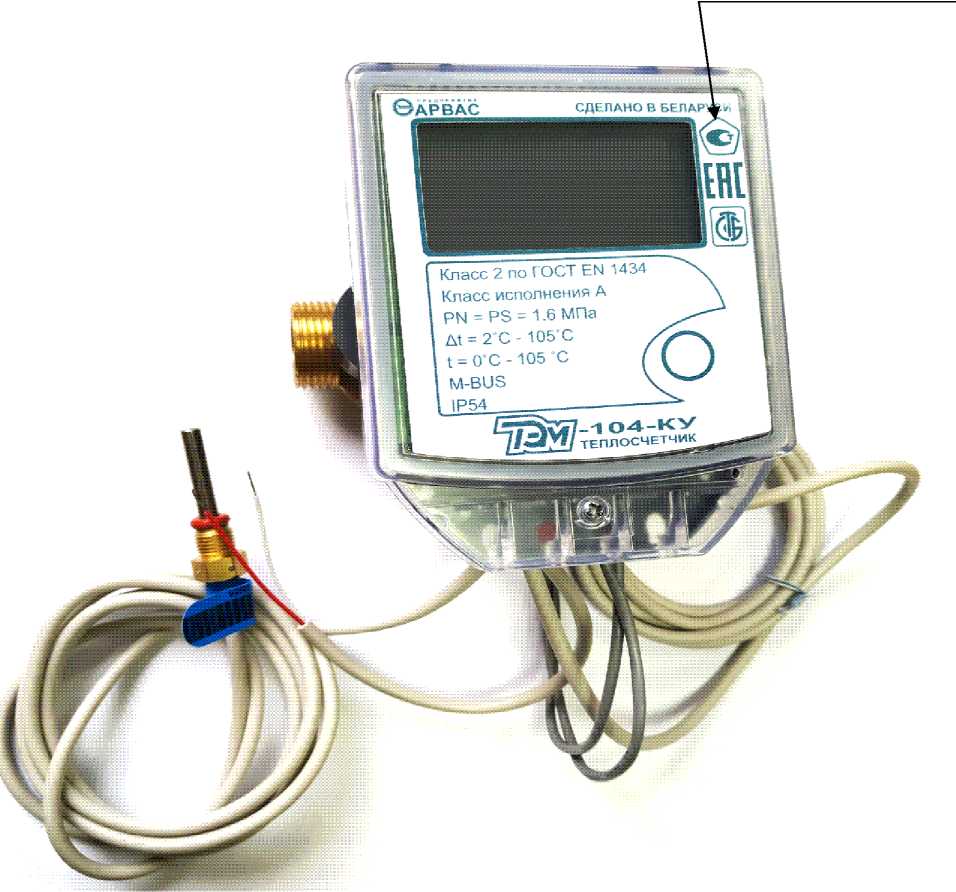

Рисунок 1 - Общий вид теплосчетчика

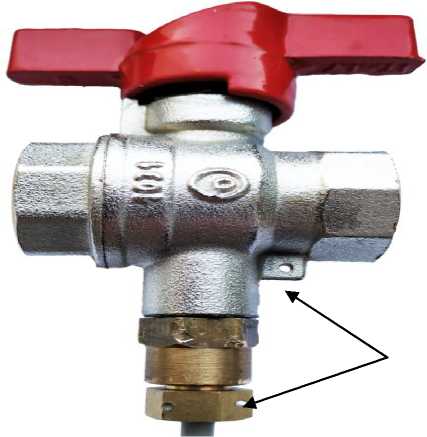

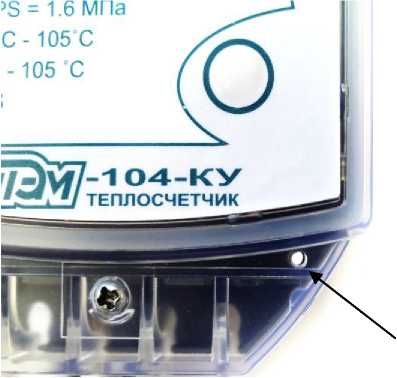

Рисунок 2 - Место пломбировки

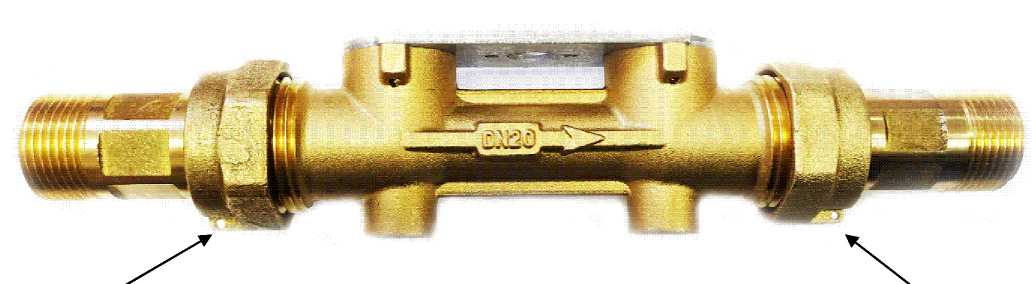

Рисунок 3 - Место пломбировки

вычислителя

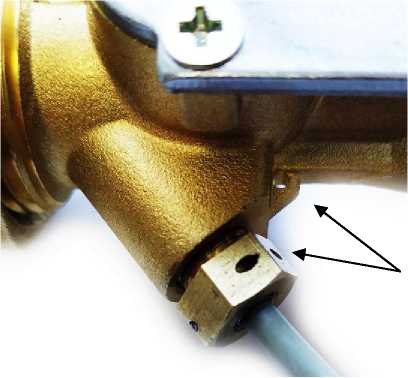

Рисунок 4 - Место пломбировки датчика температуры

Рисунок 5 - Место пломбировки датчика температуры

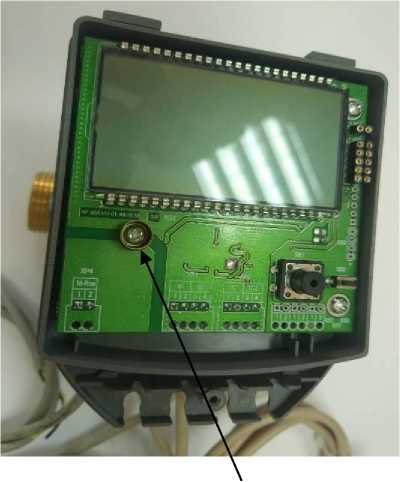

Рисунок 6 - Место нанесения знака поверки

Таблица 5 -

Наименование	Обозначение	Количество
Теплосчетчик	ТЭМ-104-КУ	1 шт.
Паспорт	АРВС.746967.055.400ПС	1 экз.
Методика поверки	РТ-МП-5738-442-2019	1 экз. на партию

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расходов теплоносителя, м³/ч	см. таблицу 4
Диапазон измерений температуры теплоносителя, °С	от 0 до 105
Диапазон измерений разности температуры теплоносителя, °С	от 2 до 105
Пределы допускаемой относительной погрешности измерений тепловой энергии, % где At_B - минимальное измеряемое значение разности температуры между подающим и обратным трубопроводами, °C; G и G_b - измеренное и наибольшее значения расхода, м³/ч	±(3+4Dtn /Dt+0,02G_B /G)
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %	±(2+0,02G_B /G), но не более ±5 %
Пределы допускаемой относительной погрешности измерений тепловой энергии вычислителем в комплекте с датчиками температуры, %	±(1+4Dtn /Dt)
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±(0,6+0,004t)
Пределы допускаемой относительной погрешности измерений текущего времени, %	±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочее давление, МПа, не более	1,6
Максимальная потеря давления при максимальном расходе, МПа, не более	0,01
Условия эксплуатации:
- температура окружающей среды, °С	от +5 до +55
- относительная влажность воздуха, %	до 93
- атмосферное давление, кПа	от 84 до 106,7
Параметры электропитания:
- номинальное напряжение встроенной батареи питания, В	3,6
- емкость встроенной батареи питания, мА^ч	2400
- срок службы встроенной батареи питания, лет, не менее	10
Емкость архива:
- часового, суток	60
- суточного, лет	1
- месячного, лет	3
- архив событий, записей	256
Номинальный размер резьбовых соединений	G %'',	G ³/4''
Г абаритные размеры теплосчетчика, мм, не более	Ду 15	Ду 20
- высота	95	104
- ширина	87	87
- длина	117	130
Масса теплосчетчика, кг, не более	0,8
Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015	IP 54
Средняя наработка на отказ, ч, не менее	80 000
Средний срок службы, лет, не менее	15

Таблица 4 - Диапазон измерений расхода

Номинальный диаметр DN	Минимальный расход м³/ч (qi по ГОСТ Р ЕН 1434)	Максимальный расход G_b, м³/ч (qp по ГОСТ Р ЕН 1434)	Максимальный расход qs, м³/ч по ГОСТ Р ЕН 1434
15	0,015	1,5	3,0
20	0,03	3,0	6,0
Примечания 1 Минимальный расход qi - минимальное значение расхода, выше которого теплосчетчик должен функционировать без превышения максимально допускаемых погрешностей; 2 Максимальный расход qp - максимальное значение расхода, при котором теплосчетчик должен непрерывно функционировать без превышения максимально допускаемых погрешностей; 3 Максимальный расход qs - максимальное значение расхода, при котором теплосчетчик должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимально допускаемых погрешностей.

Техническая поддержка
