Номер по Госреестру СИ: 62510-15
62510-15 Теплосчетчики
(ТЭМ-116)
Назначение средства измерений:
Теплосчетчики ТЭМ-116 (далее -теплосчетчики) предназначены для измерения, индикации и регистрации значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для автоматизации учета, телеметрического контроля, организации информационных сетей сбора данных.

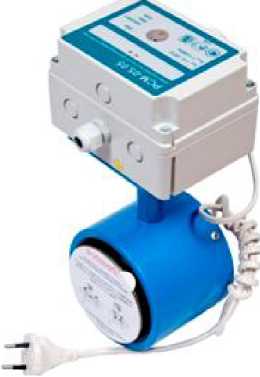

Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Программное обеспечение
Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 4.
Таблица 4
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
tem116 v6A 30 04.hex |
Идентификационное наименование программного обеспечения |
АРВС.746967.237.360-02УД |
Номер версии (идентификационный номер) программного обеспечения |
6A.30 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
60467446 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на эксплуатационную документацию и на переднюю панель вычислителя методом офсетной печати или лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в АРВС.746967.237.300РЭ «Теплосчетчики ТЭМ-116. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЭМ-116ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ P 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ P 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа.
МИ 2412-97 Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
ТУ BY 100082152.021-2015 «Теплосчетчики ТЭМ-116. Технические условия».
МРБ МП.2519-2015 «Теплосчетчики ТЭМ-116. Методика поверки»
Поверка
Поверкаосуществляется по документу МРБ МП.2519-2015 «Теплосчетчики ТЭМ-116. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 14.08.2015 г.
Основные средства поверки приведены в таблице 7. Таблица 7
Наименование, тип |
Основные метрологические и технические характеристики |
Манометр МТ |
Класс 1.5. Диапазон измерения 0-6 МПа |
Мегаомметр Е6-16 |
Диапазон измерения: 1-500 МОм при 500 В, основная погрешность не более ±1.5% |
Установка поверочная для счётчиков жидкости ДОУН-150/200 |
Допускаемая основная относительная погрешность ±0,2 %. Диапазон расходов от 0,02 до 200 м3/ч |
Образцовая расходомерная ус тановка УП-60 |
Допускаемая основная относительная погрешность ±0,3 %. Диапазон расходов от 0,015 до 60 м3/ч |
Частотомер электронно-счетный вычислительный Ч3-64 |
Относительная погрешность ±5-10-7 Диапазон измерения: от 0,005 до 1,5-109 Гц |
Окончание таблицы 7
Наименование, тип |
Основные метрологические и технические характеристики |
Секундомер электронный СТЦ 2 |
Погрешности измерения интервалов времени не превышают D=±(15-10"6-T+C), где Т - значение измеряемого интервала времени, С=1 при цене деления 1 с, С=0,01 при цене деления 0,01 с |
Генератор прямоугольных импульсов Г5-60 |
Погрешность установки периода следования импульсов ±(3 нс + 0.1 t) Период повторения импульсов: от 0,1 мкс до 10 с |
Универсальная пробойная установка УПУ-1М |
Мощность 0.25 кВ-А Напряжение от 0 до 10 кВ |
Магазин сопротивлений Р4831 |
Класс 0.02/2*10-6 Диапазон; от 0,021 до 111111,1 Ом |
Калибратор программируемый П320 |
Диапазон калиброванных выходных напряжений от 10-5 до 103 В, токов от 10-9 до 10-1 А Пределы допускаемой основной погрешности калиброванных токов ±(0,1-1к+1) мкА |
Изготовитель
Совместное общество с ограниченной ответственностью «АРВАС» (СООО «АРВАС)Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д.115, комн.408
Почтовый адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д.10
Телефон +375 17 502 11 11, +375 17 502-11-55, телефон/факс +375 17 502 11 11
Е-mail: arvas@open.by
Адрес в Интернет: www.arvas.by
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Теплосчетчик ТЭМ-116 является многоканальным, составным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным ЖК-индикатором.
Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении потребленного (отпущенного) количества тепловой энергии и мощности путем обработки результатов измерений.
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в одной или нескольких системах теплоснабжения в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.
В состав теплосчетчика входят:
-
- измерительно-вычислительный блок (далее - вычислитель) - 1 шт.;
-
- электромагнитные первичные преобразователи расхода собственного производства ПРП и (или) ПРПМ (далее - датчики потока электромагнитные) - до 2 шт;
-
- термопреобразователи сопротивления в соответствии с таблицей 1 (далее - ТСП) - до 6 шт;
-
- измерительные преобразователи расхода в соответствии с таблицей 2 (далее - ИП или датчики потока с частотно-импульсным выходным сигналом) - до 4 шт.;
-
- по дополнительному заказу измерительные преобразователи избыточного давления внесенные в Государственный реестр средств измерений Российской Федерации (с питанием от вычислителя) - до 6 шт.
Типы ТСП и ИП, применяемые в составе теплосчетчика, а также номинальные диаметры ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в таблицах 1 и 2.
Таблица 1
Условное обозначение ТСП |
Номер по Г осреестру СИ РФ |
ТСПА, ТСПА-К |
32089-06, 32088-06 |
ТСП - Н |
38959-12 |
КТСП-Н |
38878-12 |
КТС-Б |
43096-15 |
ТСП, входящие в состав теплосчетчика, имеют номинальную статическую характеристику 100П или Pt100 по ГОСТ 6651-2009 и подключаются к вычислителю по четырехпроводной схеме.
В соответствии с ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011 теплосчетчики, в зависимости от типов измерительных преобразователей, входящих в их состав, относятся к классу точности 2 или 1. Теплосчётчики, относящиеся к классу точности 1 по ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011 дополнительно соответствуют требованиям ГОСТ P 50193.1-92, ГОСТ P 50193.3-92 и могут использоваться для коммерческого учёта воды.
Таблица 2
Тип, наименование датчика потока с частотно-импульсным выходным сигналом |
ГОСТ P 50193.1-92, ГОСТ P 50193.3-92 |
DN, мм |
Диапазон измерения расходов (в зависимости от DN), м3/ч |
Номер по Госреестру СИ РФ |
Класс точности теплосчетчика по ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-12011 при комплектации датчиком потока | |
qi |
qp | |||||
Расходомеры РСМ-05 модификаций: РСМ-05.05С, РСМ-05.07 |
- |
15-150 |
0,015 |
600 |
19714-15 |
2 |
Расходомеры РСМ-05 модификаций: РСМ-05.05СМ, РСМ-05.07М |
Соотв. |
15-150 |
0,0157 |
630 |
19714-15 |
1 или 2 |
Преобразователь расхода жидкости ультразвуковой ЭСДУ-01 |
Соотв. |
25-400 |
0,07 |
4500 |
53806-13 |
1 или 2 |
Преобразователи расхода ультразвуковые «Струмень» Т150 |
- |
15-100 |
0,006 |
60 |
60105-15 |
2 |
Расходомеры-счетчики ультразвуковые SITRANS FUS |
- |
50-400 |
80 |
4500 |
60875-15 |
1 или 2 |
Расходомеры-счетчики ультразвуковые SITRANS F US |
- |
50-400 |
80 |
4500 |
35025-15 |
1 или 2 |
Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» |
Соотв. |
10-300 |
0,0283 |
5000 |
28363-04 |
1 |
Теплосчетчик имеет стандартные интерфейсы RS-232C и RS-485, через которые считываются текущие и статистические данные параметров систем теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.
Выпускается две модификации теплосчётчика: двухпоточный ТЭМ-116/2 и многопоточный ТЭМ-116. Максимальное количество каналов и их вид в зависимости от модификации приведены в таблице 3. Минимальное число каналов для определения количества тепловой энергии состоит из канала измерения расхода и двух каналов измерения температуры. По заказу дополнительно могут входить два канала измерения сигналов от датчиков избыточного давления.
Таблица 3
Модификация |
Максимально возможное число измерительных каналов | |||
Синд |
Счаст |
Т |
Р | |
ТЭМ-116 |
2 |
4 |
6 |
6 |
ТЭМ-116/2 |
2 |
0 |
4 |
4 |
Примечание - Синд - электромагнитные каналы измерения расхода; С.|;,с1 - частотно-импульсные каналы измерения расхода; Т - каналы измерения температуры; Р - каналы измерения давления. |

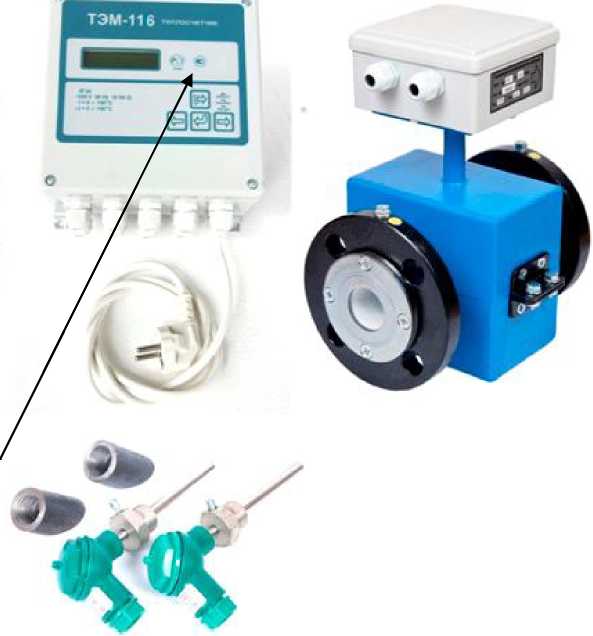

Внешний вид теплосчетчика ТЭМ-116 приведен на рисунке 1.
Место для нанесения знака утверждения типа
Рисунок 1 - Внешний вид теплосчетчика ТЭМ-116

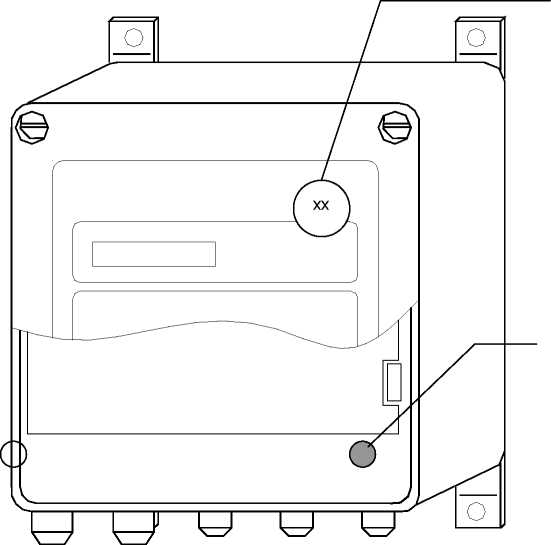

Схема пломбировки теплосчетчика для защиты от несанкционированного доступа к элементам конструкции с указанием мест для нанесения оттиска клейма со знаком поверки и знака поверки в виде клейма-наклейки приведена на рисунке 2.
Место нанесения знака поверки в виде клейма-наклейки
Место нанесения оттиска клейма со знаком поверки
Рисунок 2 - Схема пломбировки теплосчетчика поверителем
Оттиск клейма со знаком поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя. На лицевую панель вычислителя наносится знак поверки в виде клейма - наклейки.
Комплект поставки теплосчетчика соответствует таблице 6. Таблица 6
Наименование |
Количество, шт. |
Примечание |
Вычислитель |
1 | |
Измерительный преобразователь расхода |
До 4-х |
В соответствии со спецификацией заказа |
Электромагнитный первичный преобразователь расхода |
До 2-х |
В соответствии со спецификацией заказа |
Комплекты термопреобразователей сопротивления |
До 3-х |
В соответствии со спецификацией заказа |
Т ермопреобразователи сопротивления |
До 6-и |
В соответствии со спецификацией заказа |
Измерительные преобразователи избыточного давления |
До 6-и |
В соответствии со спецификацией заказа |
Программное обеспечение (CD-R) |
1 |
В соответствии со спецификацией заказа |
Кабель для подключения интерфейса |
1 |
В соответствии со спецификацией заказа |
Вставка плавкая ВП-1-0,5 А 250 В |
2 | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Инструкция по монтажу |
1 экз. | |
Методика поверки МРБ МП. 2519 -2015 |
1 экз. |
По отдельному заказу |
Основные технические и метрологические характеристики теплосчетчиков ТЭМ-116 представлены в таблице 5.
Таблица 5
Наименование |
Значение |
Т еплоноситель |
Вода по СНиП 41-02-2003 |
Рабочее давление, не более, МПа |
1,6 (по заказу 2,4) |
Диапазон измерения расхода теплоносителя, м3/ч |
определяется DN и типом датчика потока (таблица 2) |
Диапазон измерения температур теплоносителя, °С |
от 0 до 150 |
Диапазон измерения температуры воздуха, °С |
от минус 50 до плюс 150 |
Диапазон измерения разности температур теплоносителя, °С |
от 2 до 150 или от 3 до 150 (в зависимости от комплекта термопреобразователей сопротивления) |
Диапазон программной установки температуры холодной воды, °С |
от 1 до 50 |
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА |
от 4 до 20; от 0 до 5; от 0 до 20 |
Класс теплосчетчика по ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011: при серийном выпуске по заказу потребителя |
2 1 |
Продолжение таблицы 5
Наименование |
Значение |
Пределы допускаемой относительной погрешности измерительного канала количества тепловой энергии, %: класс 2 класс 1 где A0min - минимальное измеряемое значение разности тем! обратным трубопроводами; Д0 - разность температур в подающем и обратном труб q и qp - измеренное и максимальное значение расхода |
±(3+4 A0min/A0+0,02qp/q) ±(2+4 A0min/A0+0,01qp/q) ератур между подающим и юпроводах, °С; |
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока электромагнитного типа ПРПМ и ПРП, %: класс 2 класс 1 |
±(1,5+0,01 qp/q) ±(0,8+0,004 qp/q) |
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока, имеющими частотный или импульсный выходной сигнал (ИП), %: класс 2 при использовании РСМ-05.05С, РСМ-05.07 при использовании РСМ-05.05СМ, РСМ-05.07М при использовании других датчиков потока |
±(0,8+0,01 qp/q), но не более ±5 ±(0,8+0,004 qp/q), но не более ±5 ±(2+0,02 qp/q), но не более ±5 |
класс 1 |
±(1+0,01 qp/q), но не более ±3,5 |
Весовой коэффициент импульса, л/имп, для преобразователей расхода с импульсным выходом (устанавливается программно) |
от 10-1 до 103 |
Пределы допускаемой абсолютной погрешности измерения температуры, °C: с термопреобразователями сопротивления класса А по ГОСТ 6651-2009 с термопреобразователями сопротивления класса В по ГОСТ 6651-2009 |
±(0,35+0,003-|0|), где 0 - измеренное значение температуры ±(0,6+0,004-|0|) |
Пределы допускаемой относительной погрешности измерения разности температур комплектом датчиков температуры, %, |
±(0,5 + 3^Д0тт/Д0) |
Пределы допускаемой приведенной погрешности датчиков избыточного давления, % |
±1,0 |
Пределы допускаемой относительной погрешности измерения давления (при наличии датчиков избыточного давления), % |
±2,0 |
Пределы допускаемой относительной погрешности измерения вычислителем частотно-импульсных сигналов датчиков потока, % |
±0,1 |
Пределы допускаемой относительной погрешности вычислителя при расчете количества тепловой энергии, % |
±(0,5 + Д0тт/Д0) |
Окончание таблицы 5
Наименование |
Значение |
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления, °С |
±(0,2 + 0,001-1 0|) |
Пределы допускаемой приведенной погрешности вычислителя при преобразовании сигналов от датчиков избыточного давления, % |
±0,15 |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
Климатические условия при эксплуатации:
|
от 5 до 55 до 95 при температуре до 30 °С от 84 до 106,7 кПа |
Напряжение питания переменного тока, В |
от 187 до 253 |
Частота питающего напряжения, Гц |
от 49 до 51 |
Потребляемая мощность вычислителя, В •А, не более |
10 |
Г абаритные размеры вычислителя*), мм, не более |
182x210x95 |
Масса вычислителя*), кг, не более |
1,5 |
Интерфейсы |
RS-485 (длина линии связи без ретранслятора не более 1200 м) RS-232C (длина линии связи без ретранслятора не более 15 м) |
Глубина архива регистрируемых параметров:
|
1440 (60 суток); 200 (более 6 месяцев); 36 (3 года); 950 |
Время установления рабочего режима, мин, не более |
30 |
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2012:
|
II I в соответствии с их документацией |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
12 |
Примечание: *) - габаритные размеры и масса каждого теплосчетчика зависят от количества датчиков потока и определяются спецификацией заказа |
