Номер по Госреестру СИ: 65321-18
65321-18 Комплекты термопреобразователей сопротивления
(ТСПА-К)
Назначение средства измерений:
Комплекты термопреобразователей сопротивления ТСПА-К (далее - комплекты термопреобразователей) предназначены для измерений разности температур в составе приборов учета тепловой энергии, а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Внешний вид.

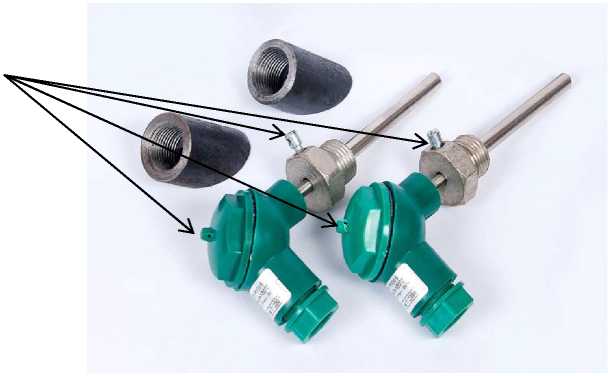

Комплекты термопреобразователей сопротивления
Рисунок № 1
Внешний вид.

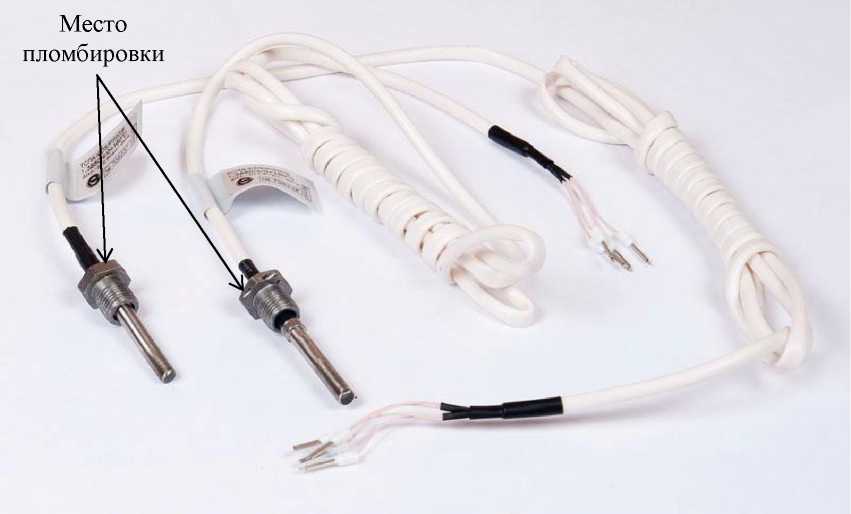

Комплекты термопреобразователей сопротивления
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.07.2022
Номер записи - 156688
ID в реестре СИ - 379088
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
мод. ТСПАК, мод. ТСПА-К-2018, мод. ТСПА-К-101-60-Г-Pt100, мод. ТСПА-К, КТСПР-001, КТСП-Р, КТСП-Н, ТСПА-К, КТС-Б, ВЗЛЕТ и др., КТСП-Р, КТСП-Н, КТПТР, КСТ-22, Комплекты термопреобразователей сопротивления ТСПА-К, исполнение PL, Без модификации, Pt100/А, Pt100/B, Pt100 кл.В, Pt100 кл.А, Pt100, PL, -,
Производитель
Изготовитель - СООО "АРВАС"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 1503
Выдано извещений - 7
Кол-во периодических поверок - 1408
Кол-во средств измерений - 274
Кол-во владельцев - 137
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
№1929 от 2017.09.15 О внесении изменений в описание типа на теплосчетчики ТЭМ-104
№186 от 2018.01.31 Об утверждении типов средств измерений
№990 от 2021.06.10 О внесении изменений в сведения об утвержденном типе средств измерений
№2186 от 2022.09.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Комплекты термопреобразователей сопротивления (ТСПА-К)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений СООО "АРВАС"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16533-06 01.01.2012 |
Теплосчетчики, ТЭМ-05М СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
19714-15 11.08.2020 |
Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
26326-06 01.03.2016 |
Теплосчетчики, ТЭМ-106 СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
26998-06 01.01.2017 |
Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
32088-06 01.07.2016 |
Комплекты термопреобразователей сопротивления платиновых, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
32089-06 01.07.2016 |
Термопреобразователи сопротивления платиновые, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
32764-17 29.06.2019 |
Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
60723-15 21.05.2020 |
Теплосчетчики, ТЭМ-104-КВ СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года - до ввода в эксплуатацию; 2 года - в эксплуатации |
62510-15 25.11.2021 |
Теплосчетчики, ТЭМ-116 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года - до ввода в эксплуатацию; 2 года - в эксплуатации |
65309-16 29.11.2017 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
65309-17 27.07.2022 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
65321-16 29.11.2017 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
65321-18 27.07.2022 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
75149-19 31.05.2024 |
Теплосчетчики, ТЭМ-104-КУ СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
6 лет |
19714-20 27.06.2024 |
Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
81671-21 18.06.2026 |
Тепловычислители, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
84825-22 30.09.2025 |
Теплосчетчики, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
86749-22 01.07.2027 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
86750-22 01.07.2027 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Комплекты термопреобразователей сопротивления (ТСПА-К)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ООО "ТЕПЛОВИЗОР ПРОМ" (RA.RU.310455) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 34 | 12 | 0 | 34 | 0 | 26 | 0 | 26 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 0 | 5 | 0 | 3 | 0 | 3 | |
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 28 | 1 | 0 | 2 | 2 | 28 | 0 | 2 | |
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 23 | 0 | 23 | 0 | 15 | 0 | 15 | ||
ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ООО «Метроконтроль» (RA.RU.314002) | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ООО "РУСТЕСТ" (RA.RU.314192) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ООО "КОМФОРТ" (RA.RU.314094) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 47 | 25 | 0 | 47 | 1 | 43 | 0 | 43 | |
ООО "ЦСМ" (RA.RU.312460) | 50 | 8 | 0 | 50 | 0 | 34 | 0 | 34 | ||
ООО "ТЕПЛОВОДОУЧЕТ" (RA.RU.310537) | 55 | 0 | 55 | 0 | 46 | 0 | 46 | |||
ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 310 | 75 | 0 | 293 | 0 | 164 | 0 | 164 | ||
ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 6 | 1 | 0 | 6 | 0 | 2 | 0 | 2 | ||
ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 43 | 1 | 42 | 0 | 31 | 0 | 31 | |||
ООО "ПФО-АВТОМАТИКА" (RA.RU.311888) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 67 | 28 | 0 | 67 | 0 | 49 | 0 | 49 | |
ООО "ПРИБОРАВТОМАТИКА" (1780) | 145 | 26 | 0 | 145 | 0 | 87 | 0 | 87 | ||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 13 | 4 | 0 | 13 | 0 | 12 | 0 | 12 | |
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
ООО "АРТЕБ-РЕСУРС" (RA.RU.312032) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 23 | 0 | 23 | 0 | 10 | 0 | 10 | ||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 274 | 72 | 0 | 274 | 3 | 209 | 0 | 209 | |
ООО ПКФ " ТЕПЛОУЧЕТ " (РОСС RU.0001.310057) | 18 | 5 | 0 | 18 | 0 | 1 | 0 | 1 | ||
ООО "САЯНЫЭНЕРГОМОНТАЖ" (RA.RU.311918) | 81 | 0 | 81 | 0 | 62 | 0 | 62 | |||
ООО "ЭТАЛОН" (RA.RU.312790) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 29 | 10 | 0 | 29 | 0 | 3 | 0 | 3 | |
ООО "ПРИБОРАВТОМАТИКА" (1780) | 37 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "СТЕК" (RA.RU.312080) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ДЮКС" (RA.RU.311687) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539) | 14 | 2 | 0 | 14 | 0 | 13 | 0 | 13 | ||
Салтыханов Тимур Султанович (RA.RU.312957) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
ООО "АБСОЛЮТНЫЕ ИЗМЕРЕНИЯ ПРО" (RA.RU.313716) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ЕМС" (RA.RU.314181) | 11 | 4 | 0 | 11 | 1 | 10 | 0 | 10 | ||
ООО "ЭНЕРГОСБЕРЕГАЮЩАЯ КОМПАНИЯ "ТЭМ" (RA.RU.314196) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ТЕПЛОСЕРВИС" (RA.RU.314016) | 8 | 8 | 0 | 8 | 0 | 0 | 0 | 0 | ||
ООО "ТОЧКА МЕТРОЛОГИИ ВС" (RA.RU.314551) | 12 | 9 | 0 | 12 | 0 | 5 | 0 | 5 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 12 | 12 | 0 | 12 | 0 | 7 | 0 | 7 | ||
ООО "ЦМИ" (RA.RU.312203) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311348) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 9 | 1 | 0 | 9 | 0 | 0 | 0 | 0 | ||
ООО "НМОП" (RA.RU.311359) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЛОГОМАСС" (РОСС RU.0001.310398) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ООО "ИРМЕТ" (RA.RU.312880) | 29 | 4 | 0 | 29 | 0 | 21 | 0 | 21 | ||
ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ГЛАВПРИБОР" (RA.RU.312543) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
ООО "ИМПУЛЬС-СЕРВИС" (RA.RU.311568) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 10 | 3 | 0 | 10 | 0 | 9 | 0 | 9 | |
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "АЭХК" (273) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "УЧЕТ33" (RA.RU.312274) | 9 | 9 | 0 | 9 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекты термопреобразователей сопротивления (ТСПА-К)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
1144 | 1511 |
ФБУ Калининградский ЦСМ Калининградская область |
1362 | 1511 |
ФБУ Мордовский ЦСМ Республика Мордовия |
2028 | 1511 |
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления ТСПА-К
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСР Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСР Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
СТБ 8039-2014 Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления платиновых для теплосчетчиков. Методика поверки.
ТУ BY 100082152.003-2006 Термопреобразователи сопротивления ТСПА. Технические условия.
Поверка
Поверкаосуществляется по документу СТБ 8039-2014 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления платиновых для теплосчетчиков. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные ПТС-10М (Регистрационный № 11804-99);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Совместное общество с ограниченной ответственностью «АРВАС» (СООО «АРВАС»), Республика Беларусь
Адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д. 10
Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д. 115, комн. 408
Телефон/факс: +(375) 17 502 11 11
Web-сайт: www.arvas.by
E-mail: info@arvas.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей сопротивления (далее по тексту - ТС), входящих в комплект, основан на зависимости электрического сопротивления материалов чувствительного элемента (ЧЭ) от температуры.
Комплекты термопреобразователей сопротивления ТСПА-К подбираются в пары из термопреобразователей сопротивления ТСПА (далее - ТС). В один комплект входят два ТС с одинаковой конструкцией и классом допуска по ГОСТ 6651-2009.
Термопреобразователь состоит из чувствительного измерительного резистора (чувствительного элемента) в защитной оболочке, реагирующего на температуру, внутренних токопроводящих проводов и внешних вводов для соединения с электрическими измерительными приборами. Защитная оболочка заполнена кремнийорганической теплопроводной пастой. Конструкция термопреобразователей - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (Al2O3). Электрические схемы внутренних соединений проводников термопреобразователей 2-х и 4-х проводные по ГОСТ 6651-2009.
Термопреобразователи сопротивления ТСПА выпускаются в исполнениях DS и PL в соответствии с ГОСТ Р ЕН 1434-2-2011.
Исполнения термопреобразователей различаются номинальной статической характеристикой (НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измерений температуры, диапазоном измерений разности температур, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.
Внешний вид комплектов термопреобразователей сопротивления ТСПА-К с указанием места пломбировки приведен на рисунках 1 и 2.
Место пломбировки
Рисунок 1 - Внешний вид комплекта термопреобразователей сопротивления ТСПА-К (исполнение PL)
Место пломбировки
z
< V
Рисунок 2 - Внешний вид комплекта термопреобразователей сопротивления ТСПА-К (исполнение DS)
Обозначение комплекта термопреобразователей сопротивления в зависимости
от исполнения приведены на схеме:
Комплект термопреобразоватей ТСПА-К / ХХ / ХХХХ / Х / DST '
PL
Pt 100
Pt 500
ХХХ
/ Х / (Х-ХХ) / Х / ХХХ
Исполнение
Условное обозначение НСХ
Класс допуска по ГОСТ 6651-2009
Глубина погружения, мм
40
85
120
210
Схема внутренних соединений по ГОСТ 6651-2009
Диапазон измерений температуры, °С
(0 - 100)
(0 - 160) (минус 50 - 160)
Минимальная разность температур, Dtmin, °С
Длина кабеля, см (только для исполнения DS)
150
300
500
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 2 - | ||
Наименование |
Обозначение |
Количество |
Т ермопреобразователи сопротивления ТСПА |
ТУ BY 100082152.003-2006 |
2 шт. |
Паспорт |
АРВС 746967.061.000-К РБ ПС |
1 экз. |
Гильза с бобышкой |
АРВС 746967.061.100 АРВС 746967.061.100-01 АРВС 746967.035.103-01 АРВС 746967.035.103-02 |
2 шт. (для исполнения PL, по заказу) |
Кольцо и прокладка |
АРВС 746967.062.009 |
2 шт. (для исполнения DS) |
Руководство по эксплуатации |
АРВС 746967.061.000 РБ РЭ |
1 экз. (по заказу) |
Методика поверки |
СТБ 8039-2014 |
1 экз. (на партию, при поставке в один адрес или по требованию заказчика) |
Упаковка |
ГОСТ 12302-2013 |
1 шт. |
Таблица 1 -
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -50 до +160 от 0 до +160 от 0 до +100 |
Диапазон измерений разности температур, °С |
от +2 до +100 от +2 до +150 от +3 до +100 от +3 до +150 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ по ГОСТ 6651-2009 |
Pt100, Pt500 |
Класс допуска по ГОСТ 6651-2009 |
А, В |
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °C:
|
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
Пределы допускаемой относительной погрешности измерения разности температур, % (где Dt - измеряемая разность температур, °С) |
±(0,5+3 •Dtmin /Dt) |
Время термического срабатывания, с, не более:
|
8 15 30 60 |
Избыточное давление на защитную арматуру, МПа:
|
1,6 2,4 |
Диаметр погружаемой части, мм:
|
4,8 6 |
Минимальная глубина погружения, мм:
|
25 40 |
Длина монтажной части, мм:
|
37 105; 140; 230 |
Масса, кг, не более:
|
0,44 0,2 |
Г руппа исполнения по устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 |
N2 |
Степень защиты оболочки по ГОСТ 14254-96 |
IP55 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
Материал защитной арматуры |
12Х18Н10Т или ХН78Т |
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции между цепью ЧЭ и защитной арматурой термопреобразователя, МОм, не менее:
|
100 20 |
Рабочие условия эксплуатации:
|
от - 50 до + 55 до 95 при температуре до 35 °С от 84 до 106,7 кПа |
Средняя наработка на отказ, ч, не менее |
100000 |
Средний срок службы, лет, не менее |
12 |
