Номер по Госреестру СИ: 65309-17
65309-17 Термопреобразователи сопротивления
(ТСПА)
Назначение средства измерений:
Термопреобразователи сопротивления ТСПА (далее - термопреобразователи или ТС) предназначены для измерения температуры методом непосредственного погружения в среду, не агрессивную по отношению к материалу оболочки чувствительного элемента.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.07.2022
Номер записи - 156671
ID в реестре СИ - 379071
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТСПА-К Pt100, ТСПА-К, ТСПА (исполнение Pl), ТСПА (pt-100), ТСПА (Pt100), ТСПА, ТСП-А, Термопреобразователь сопротивления ТСПА, Нет модификации, мод. ТСПА-К, Pt100/B,
Производитель
Изготовитель - СООО "АРВАС"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 220
Выдано извещений - 1
Кол-во периодических поверок - 174
Кол-во средств измерений - 99
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1376 от 2016.09.26 Об утверждении типов средств измерений
№1929 от 2017.09.15 О внесении изменений в описание типа на теплосчетчики ТЭМ-104
№2913 от 2017.12.21 Об утверждении типов средств измерений
№990 от 2021.06.10 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления (ТСПА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений СООО "АРВАС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16533-06 01.01.2012 |
Теплосчетчики, ТЭМ-05М СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
|
19714-15 11.08.2020 |
Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
26326-06 01.03.2016 |
Теплосчетчики, ТЭМ-106 СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
|
26998-06 01.01.2017 |
Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
32088-06 01.07.2016 |
Комплекты термопреобразователей сопротивления платиновых, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
|
32089-06 01.07.2016 |
Термопреобразователи сопротивления платиновые, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
4 года | |
|
32764-17 29.06.2019 |
Теплосчетчики, ТЭМ-104 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
60723-15 21.05.2020 |
Теплосчетчики, ТЭМ-104-КВ СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года - до ввода в эксплуатацию; 2 года - в эксплуатации |
|
62510-15 25.11.2021 |
Теплосчетчики, ТЭМ-116 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года - до ввода в эксплуатацию; 2 года - в эксплуатации |
|
65309-16 29.11.2017 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
65309-17 27.07.2022 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
65321-16 29.11.2017 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
65321-18 27.07.2022 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
75149-19 31.05.2024 |
Теплосчетчики, ТЭМ-104-КУ СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
6 лет |
|
19714-20 27.06.2024 |
Расходомеры-счётчики электромагнитные, РСМ-05 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
81671-21 18.06.2026 |
Тепловычислители, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
84825-22 30.09.2025 |
Теплосчетчики, ТЭМ-206 СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
86749-22 01.07.2027 |
Термопреобразователи сопротивления, ТСПА СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
86750-22 01.07.2027 |
Комплекты термопреобразователей сопротивления, ТСПА-К СООО "АРВАС" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Термопреобразователи сопротивления (ТСПА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 18 | 12 | 0 | 18 | 0 | 5 | 0 | 5 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 14 | 0 | 4 | 0 | 14 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 0 | 15 | 0 | 12 | 0 | 12 | ||
| ООО "ТЭССА" (РОСС RU.0001.310038) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312460) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕПЛОВОДОУЧЕТ" (RA.RU.310537) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 54 | 6 | 0 | 44 | 0 | 21 | 0 | 21 | ||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ИМЦ УГНТУ» (RA.RU.312916) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 3 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 46 | 3 | 0 | 46 | 0 | 18 | 0 | 18 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ГИДРОДИНАМИКА" (RA.RU.320051) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЕМС" (RA.RU.314181) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭНЕРГОСБЕРЕГАЮЩАЯ КОМПАНИЯ "ТЭМ" (RA.RU.314196) | 9 | 2 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления (ТСПА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
942 | 1071 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
1200 | 1071 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСПА
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСР Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСР Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля . Методика поверки.
ТУ BY 100082152.003-2006 Термопреобразователи сопротивления ТСПА. Технические условия.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Совместное общество с ограниченной ответственностью «АРВАС»(СООО «АРВАС»), Республика Беларусь
Адрес: 223035, Республика Беларусь, Минский р-н, пос. Ратомка, ул. Парковая, д. 10 Юридический адрес: 220028, Республика Беларусь, г. Минск, ул. Маяковского, д. 115, комн. 408
Телефон/факс: +(375) 17 502 11 11
Web-сайт: www.arvas.by
E-mail: info@arvas.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
Термопреобразователь состоит из чувствительного измерительного резистора (чувствительного элемента) в защитной оболочке, реагирующего на температуру, внутренних токопроводящих проводов и внешних вводов для соединения с электрическими измерительными приборами. Защитная оболочка заполнена кремнийорганической теплопроводной пастой. Конструкция термопреобразователей - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (Al2O3). Электрические схемы внутренних соединений проводников термопреобразователей 2-х и 4-х проводные по ГОСТ 6651-2009.
Термопреобразователи сопротивления ТСПА выпускаются в исполнениях DS и PL в соответствии с ГОСТ Р ЕН 1434-2-2011. Исполнения термопреобразователей различаются между собой номинальной статической характеристикой (НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.
Внешний вид термопреобразователей сопротивления ТСПА с указанием места
пломбировки приведен на рисунках 1 и 2.
Внешний вид термопреобразователей сопротивления ТСПА с указанием места
пломбировки приведен на рисунках 1 и 2.
Место пломбировки

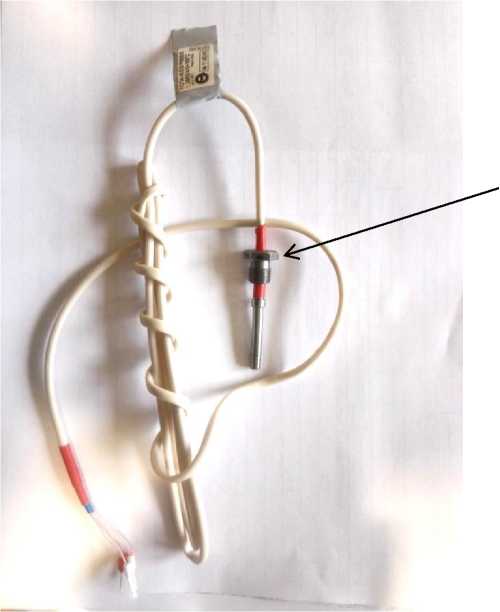

Рисунок 1 - Внешний вид термопреобразователя сопротивления ТСПА (исполнение PL)
Место пломбировки

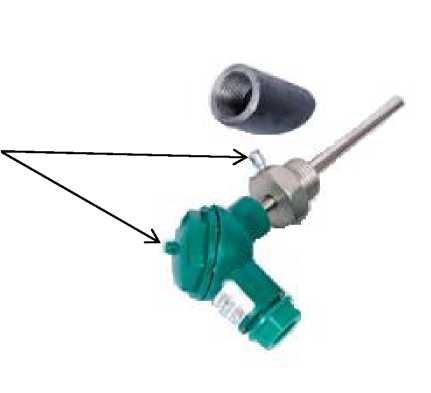

Рисунок 2 - Внешний вид термопреобразователя сопротивления ТСПА (исполнение DS)
Обозначение термопреобразователей сопротивления ТСПА в зависимости от исполнения приведены на схеме:
Термопреобразователь ТСПА / ХХ / ХХХХ / Х / ХХХ / Х / (Х-ХХ) / ХХХ
|
DS | ||||
|
Исполнение PL | ||||
|
Pt 100 | ||||
|
Условное обозначение НСХ |
Pt 500 | |||
|
А |
40 | |||
|
Класс допуска по ГОСТ 6651-2009 |
В |
85 | ||
|
120 | ||||
|
Глубина погружения, мм |
210 |
2
Схема внутренних соединений по ГОСТ 6651-2009 4
|
Диапазон измерений температуры, °С |
(0 - 100) (0 - 160) (минус 50 - плюс 160) | |
|
150 | ||
|
300 | ||
|
Длина кабеля, см (только для исполнения DS) |
500 |
Программное обеспечение отсутствует.
|
Таблица 2 - | ||
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь сопротивления |
ТСПА |
1 шт. |
|
Паспорт |
АРВС 746967.061.000 РБ ПС |
1 экз. |
|
Гильза с бобышкой |
АРВС 746967.061.100 | |
|
АРВС 746967.061.100-01 |
1 шт. (для исполнения PL, | |
|
АРВС 746967.035.103-01 АРВС 746967.035.103-02 |
по заказу) | |
|
Кольцо и прокладка |
АРВС 746967.062.009 |
1 шт. (для исполнения DS) |
|
Руководство по эксплуатации |
АРВС 746967.061.000 РБ РЭ |
1 экз. (по заказу) |
|
Упаковка |
- |
1 шт. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +160 от 0 до +160 от 0 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100, Pt500 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В |
|
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С:
|
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
1Р55 |
|
Время термического срабатывания, с, не более:
|
8 15 30 60 |
|
Избыточное давление на защитную арматуру, МПа:
|
1,6 2,4 |
|
Диаметр погружаемой части, мм:
|
4,8 6 |
|
Минимальная глубина погружения, мм:
|
25 40 |
|
Длина монтажной части, мм:
|
37 105; 140; 230 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
|
Материал защитной арматуры |
12Х18Н10Т или ХН78Т |
|
Рабочие условия эксплуатации:
|
от -50 до +55 до 95 при температуре до 35 °С от 84 до 106,7 кПа |
|
Масса, кг, не более:
|
0,22 0,1 |
|
Г руппа исполнения по устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 |
N2 |
|
Электрическое сопротивление изоляции между цепью чувствительного измерительного резистора (ЧЭ) и защитной арматурой термопреобразователя, МОм, не менее:
|
100 20 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
