Номер по Госреестру СИ: 15964-07
15964-07 Анализаторы влажности
(Ametek модели 5800, 5830, 5000 с системой пробоотбора 561)
Назначение средства измерений:
Анализаторы влажности "Ametek" модели 5800, 5830, 5000 с системой пробоотбора 561 (далее - анализаторы) предназначены для измерений содержания влаги в таких газах, как кислород, водород, гелий, аргон, азот, природный газ, воздух, олефины, диоксид углерода, сжиженные углеводороды и др.
Внешний вид.
Анализаторы влажности
Рисунок № 1
Внешний вид.
Анализаторы влажности
Рисунок № 2
Внешний вид.
Анализаторы влажности
Рисунок № 3
Внешний вид.
Анализаторы влажности
Рисунок № 4
Программное обеспечение
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения.
Идентификационные данные (признаки) |
Значение |
Анализатор влажности " |
Ametek" модель 5000 |
Идентификационное наименование ПО |
5000 Single Point 5000 MultiPoint |
Номер версии (идентификационный номер ПО) |
V2.05 |
Цифровой идентификатор ПО |
A96D749DABF63BF661E2224830761C11 |
C64B8D074A044C22E08F14C7CCB456AB | |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
Анализатор влажности " |
Ametek" модель 5800 |
Идентификационное наименование ПО |
5800 |
Номер версии (идентификационный номер ПО) |
V1.04 |
Цифровой идентификатор ПО |
FCC46A2D90BAEA59BCBE5AEF8BBCFDAF |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
Анализатор влажности " |
Ametek" модель 5830 |
Идентификационное наименование ПО |
5830 |
Номер версии (идентификационный номер ПО) |
V2.3 |
Цифровой идентификатор ПО |
6A37E15DE5D9C5D2CFD7FF1FAC86FBA2 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
Знак утверждения типа
Знак утверждения типананосят на лицевую панель прибора методом штемпелевания и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влажности "Ametek" модели 5800, 5830, 5000 с системой пробоотбора 561
Техническая документация фирмы-изготовителя "AMETEK Process & Analytical Instruments Division", США.
Поверка
Поверкаосуществляется по документу МП 15964-07 "Инструкция. Анализаторы влажности "Ametek" модели 5800, 5830, 5000 с системой пробоотбора 561. Методика поверки" утвержденному ГЦИ СИ ФГУП "ВНИИМС" 10 апреля 2007 г.
Основные средства поверки:
-
- генератор динамический влажного газа "ЭТАЛОН-02" (Регистрационный № 27521-04);
-
- генератор влажного газа образцовый динамический "Родник-4" (Регистрационный № 12958-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "AMETEK Process & Analytical Instruments Division", США Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA.
Тел.: +1(412)828-9040, факс +1(412)826-0399
Web-сайт: www.ametekpi. com
Заявитель
Фирма Artvik, Inc., США
Адрес: USA, 40 West 37th Street, Suite 803, New York, NY 10018
Головное отделение фирмы Artvik, 1пс.(США) в странах СНГ и Балтии - ООО "АРТВИК Р"
ИНН 7705020489
Адрес: 125315, Россия, Москва, ул. Часовая, 30
Тел.: 7 (495) 956 70 79, факс: 7 (495) 956 70 78
Internet: www.artvik.ru
Е-mail: info@artvik.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов влажности "Ametek" основан на сравнении частот кварцевого генератора, полученных при поочередном прохождении влажного газа и сравнительного, в качестве которого используется осушенный анализируемый газ. Измерительный генератор содержит покрытый тонкой пленкой гигроскопического материала кристалл, помещенный в измерительную ячейку.
При прохождении газа через измерительную ячейку пленочное покрытие кристалла в зависимости от влажности газа поглощает или выделяет влагу, в результате чего происходит изменение собственной частоты колебаний кристалла в измерительном генераторе.
В состав анализаторов входят встроенный генератор влажного газа (все модели).
Встроенный генератор влажности предназначен для контроля градуировки в процессе эксплуатации анализаторов. В анализаторе влажности используют два типа генератора влажности: тефлоновую проницаемую трубку, заполненную водой (модели 5800, 5830), и тефлоновую проницаемую трубку, погруженную в резервуар с водой (модель 5000).
Количество воды, проникаемой через стенки трубки, определяется размерами трубки, ее проницаемостью, расходом сухого газа и температурой.
Фирма поставляет встроенные генераторы влажности с фиксированным значением содержания влаги, соответствующим выбранному диапазону измерений.
В качестве сравнительного газа может использоваться осушенный анализируемый газ или специально подготовленный газ из другого источника. В случае использования анализируемого газа в качестве сравнительного для исключения влияния мешающих компонентов используются установленные снаружи осушители на основе молекулярных сигов 3А и ловушки для загрязнителей (модели 5800, 5830, 5000).
Входящие в состав анализаторов измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с калибровочными отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60 °С. Управление всеми функциями анализатора обеспечивается встроенным микропроцессором. Установка режимных параметров осуществляется при помощи 18-клавишной панели управления, расположенной на передней панели анализатора. Информация высвечивается на дисплее, расположенном на передней панели анализатора или дисплее ПК.
Модели 5800 и 5830 предназначены для измерений содержания влаги в высокочистых газах: инертных газах, кислороде, озоне, водороде, фреонах, метане, пропане, этане и некоторых специфических веществах, например, шестифтористой сере. Переконфигурировать прибор для каждого нового газа достаточно просто с помощью меню, без дополнительной настройки анализатора.
Модель 5000 предназначена для работы в опасных зонах и состоит из полевого блока во взрывозащитном исполнении, осушителя и двухсекционного контроллера. Оба блока соединены между собой кабелем, позволяющим размещать их на расстоянии до 600 м один от другого. Анализатор влажности работает при противодавлении 103 кПа (изб.), что дает возможность сбрасывать пробы в напорный вентиляционный газоход.
Для получения сравнительного газа с объемной доли влаги менее V10-12 используется серийный осушитель, заполненный молекулярными ситами. По заказу может поставляться суперосушитель, позволяющий еще более снизить уровень влажности, и специальная ловушка для очистки загрязненного газа.
Управление работой анализатора осуществляется при помощи клавиатуры и дисплея. Контроллер на основе программного обеспечения выполняет все необходимые операции измерений и обработки данных, вывода информации на дисплей.
Общий вид анализаторов влажности "Ametek" модели 5000 с системой пробоотбора 561, и анализаторов 5830, 5800 приведен на рисунках 1-2.
Пломбирование анализаторов влажности "Ametek" модели 5000 с системой пробоотбора 561 не предусмотрено.
Схема пломбировки анализаторов 5830 и 5800 от несанкционированного доступа представлена на рис. 2.

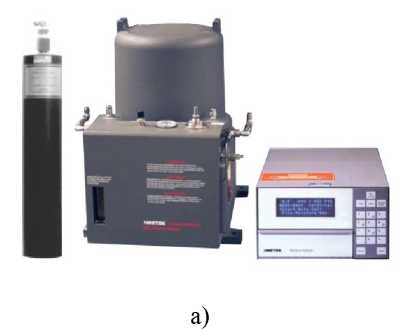

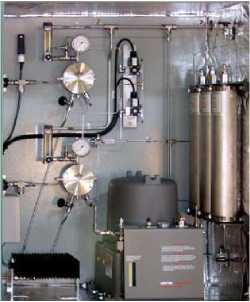

Рисунок 1 - Фотография общего вида анализатора влажности "Ametek" модели 5000 (а) и анализатора с системой пробоотбора 561 (б)
место опломбирования
а) б)

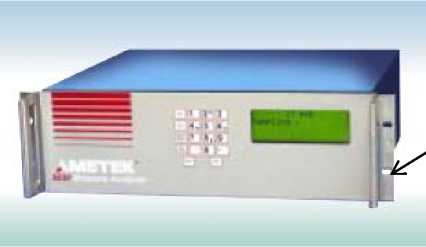

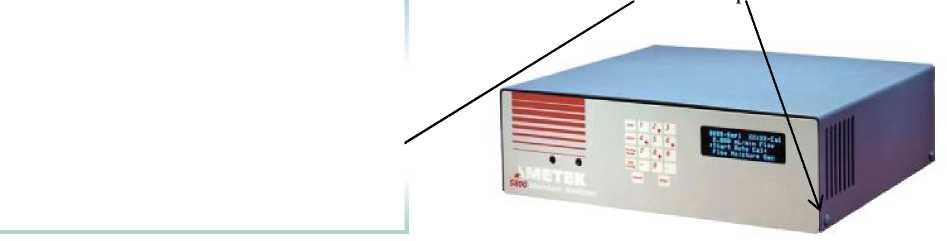

Рисунок 2 - Фотография общего вида анализаторов влажности "Ametek" модели 5830 (а) и 5800 (б)
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор влажности "Ametek" модели 5800, 5830, 5000 с системой пробоотбора 561 |
по заказу | |
Комплект ЗИП |
1 компл. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 15964-07 |
1 экз. |
Дополнительно могут поставляться элементы системы пробоотбора, принадлежности и запасные части в соответствии с эксплуатационной документацией на анализатор и систему пробоотбора |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модель | |||
5800 |
5830 |
5000 | |
Диапазон показаний, млн-1 |
- |
- |
от 0,2 до 1 |
Диапазон измерений, млн-1 |
от 0,02 до 100 |
от 0,2 до 100 |
от 1 до 1000 |
Пределы допускаемой погрешности: - абсолютной, млн-1 |
±0, в диап (0,02 - 0, |
02 азоне 2) млн-1 |
±1 в диапазоне (1 - 10) млн-1 |
- относительной, % |
±10 в диапазоне (0,2 - 100) млн-1 |
±10 в диапазон (10 - 1000) млн-1 | |
Время отклика (63 %), мин., не более |
5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Модель | |||
5800 |
5830 |
5000 | |
Параметры электрического питания: - напряжение переменного тока, В |
85 до 265 |
85 до 265 |
от 90 до 240 |
- частота переменного тока, Гц |
50/60 |
50/60 |
50/60 |
Потребляемая мощность, КВт - полевой блок |
0,3 |
0,2 |
0,34 0,24 |
- контроллер |
0,1 |
Наименование характеристики |
Значение | ||
Модель | |||
5800 |
5830 |
5000 | |
Г абаритные размеры, мм, не более - высота |
132 |
133 |
289 |
- ширина |
432 |
419 |
292 |
- длина |
381 |
483 |
184 |
Масса, кг, не более - полевого блока |
17 |
12,7 |
34 |
- контроллера |
17 | ||
Условия эксплуатации: - температура окружающей среды, °С |
от 15 до 35 |
от 5 до 50 | |
- полевой блок |
от -20 до +50 | ||
- контроллер |
от 0 до 50 | ||
- температура в системе пробоотбора, °С |
- |
от -20 до +40 |
от -40 до +50 |
- относительная влажность без конденсации, % |
от 0 до 95 |
от 0 до 90 |
от 0 до95 |
- атмосферное давление, не менее, кПа |
80 |
80 |
80 |
Средний срок службы, лет |
12 |
12 |
12 |
Средняя наработка на отказ, ч |
10000 |
10000 |
10000 |
