Назначение средства измерений:
Газоанализаторы Thermox WDG-V (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода, метана и продуктов неполного сгорания в дымовых и других технологических газах, главным образом в системах контроля и оптимизации процессов горения в печах нефтеперерабатывающих и нефтехимических производств, энергетических и отопительных котлах, работающих на газообразном топливе.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Thermox |
Номер версии (идентификационный номер) ПО |
не ниже 1.06 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус газоанализаторов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам Thermox WDG-VГосударственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия; Техническая документация фирмы-изготовителя «AMETEK Process & Analytical Instruments Division», США.
Изготовитель
Фирма «AMETEK Process & Analytical Instruments Division», СШААдрес: 150 Freeport Road, Pittsburgh, PA 15238, USA
Тел.: +1(412)828-9040, факс +1(412)826-0399
Web-сайт: www.ametekpi.com
Испытательный центр Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц №30004-13.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Газоанализаторы Thermox WDG-V представляют собой стационарные автоматические приборы, выполненные в едином обогреваемом взрывозащищённом корпусе. Различают пять модификаций газоанализаторов: WDG-V и WDG-V UOP предназначены для измерения содержания кислорода; WDG-VC - кислорода и продуктов неполного сгорания; WDG-VCM - кислорода, метана и продуктов неполного сгорания; WDG-VM - кислорода и метана.
Принцип действия газоанализаторов основан на электрохимическом определении кислорода и термокаталитическом определении метана и продуктов неполного сгорания в пересчете на оксид углерода. В качестве детекторов кислорода в газоанализаторах использованы сенсоры из оксида циркония, принцип действия которых основан на уравнении Нернста. Термокаталитические детекторы для определения содержания метана и продуктов сгорания состоят из двух терморезисторных датчиков, один из которых покрыт инертным материалом и является сравнительным, другой покрыт катализатором и является активным элементом.
Газоанализаторы снабжены системой пробоотбора. Проба отбирается из потока в первичный контур воздушным эжектором и, после анализа, возвращается в технологический поток.
По дополнительному заказу поставляется контроллер Amevision, который осуществляет удаленный мониторинг, программирование режимов работы и расширенную диагностику одного или нескольких приборов. Контроллер снабжен графическим дисплеем, портом USB, а также интерфейсом Ethernet для удаленного доступа или подключения к сети предприятия.
Газоанализаторы оснащены интерфейсом RS-485, аналоговыми выходами (0/4-20) мА, поддерживают протокол Modbus.
Общий вид газоанализаторов Thermox WDG-V представлен на рисунках 1 - 2.
Пломбирование газоанализаторов Thermox WDG-V не предусмотрено.
Знак поверки наносится на свидетельство о поверке.
Заводской номер наносится на паспортную табличку, расположенную на задней панели газоанализатора.

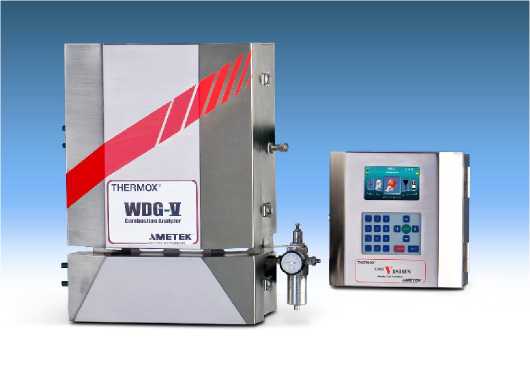

Рисунок 1 - Общий вид газоанализаторов Thermox WDG-V, WDG-VC, WDG-VM. WDG-VCM с контроллером Amevision.

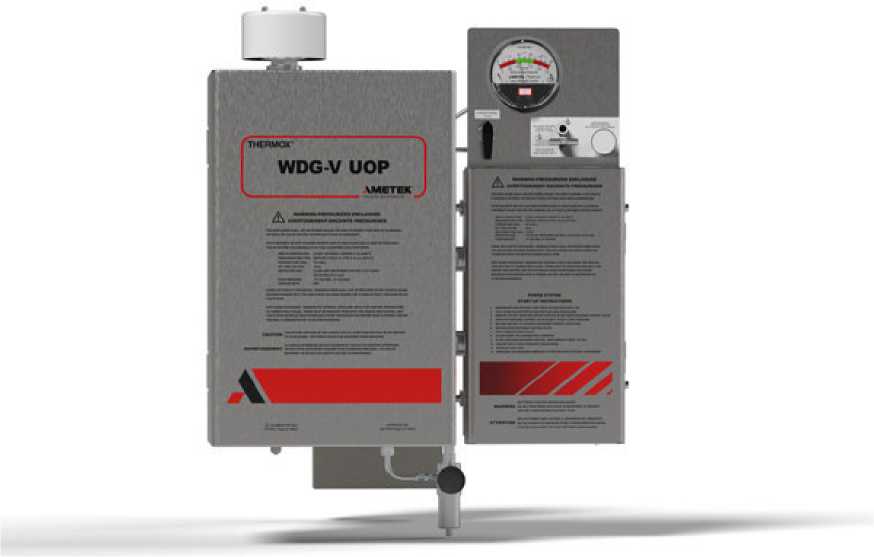

Рисунок 2 - Общий вид газоанализаторов Thermox WDG-V UOP
Таблица 2 - Метрологические характеристики
Анализируемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемых значений основной погрешности | ||
приведенной, % |
относи тельной, % |
абсолютной, % | |||
O2 |
от 0 до 100 % |
от 0 до 1 % |
- |
- |
±0,1 |
от 0 до 3 % |
- |
- |
±0,1 | ||
св. 3 до 20 % |
- |
±3 |
- | ||
св. 20 до 70 % |
- |
±1,5 |
- | ||
св. 70 до 100 % |
- |
- |
±0,4 | ||
СН4 |
от 0 до 5 % |
от 0 до 2,5 % |
- |
- |
±0,25 |
Продукты неполного сгорания в пересчете на СО |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 |
- |
- |
от 0 до 1 000 млн-1 |
от 0 до 1 000 млн- 1 |
±5 |
- |
- | |
от 0 до 2000 млн- 1 |
от 0 до 2000 млн-1 |
±5 |
- |
- | |
от 0 до 1 % |
от 0 до 1 % |
±3 |
- |
- | |
от 0 до 5 % |
от 0 до 5 % |
±2 |
- |
- |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С в долях пределов допускаемой основной погрешности (кроме модификации WDG-V UOP), не более |
0,3 |
Время установления показаний T0,9 по каналу кислорода, с, не более: - для модификации WDG-V |
6 |
- для модификаций WDG-VM, WDG-VC, WDG-VCM, WDG-V UOP |
13 |
Время установления показаний T0,9 для метана и продуктов неполного сгорания, с, не более |
20 |
Потребляемая мощность, Вт, не более: - при пуске прибора |
1950 |
- при эксплуатации прибора |
740 |
Габаритные размеры, мм, не более: - для модификации WDG-V UOP |
850x670x430 |
- для модификаций WDG-V, WDG-VM, WDG-VC, WDG-VCM |
330x475x220 |
Масса, кг, не более: - для модификации WDG-V UOP |
55 |
- для модификаций WDG-V, WDG-VM, WDG-VC, WDG-VCM |
20 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
- относительная влажность, % |
от 10 до 90 (без конденсации влаги) |
- напряжение питания, В |
от 108 до 132 или от 216 до 264 |
Маркировка взрывозащиты: - модификации WDG-V, WDG-VC, WDG-VCM, WDG-VM |
2Ex pz IIC T3 Gc X 2Ex pz IIB+H2 T3 Gc X |
- модификация WDG-V UOP |
2Ex pzc IIC T3 Gc X |
- контроллер Amevision |
2Ex nA nC IIC T6 Gc X |
