Анализаторы кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ представляют собой стационарные автоматические приборы с полевым блоком, к которому крепится зонд; внутри зонда расположена измерительная ячейка с нагревателем и термопарой. Полевой блок устанавливают на фланце на технологическом оборудовании, направив зонд непосредственно в газовый поток с температурой измеряемого газа до 800 °C.

Принцип действия анализаторов кислорода основан на электрохимическом определении кислорода, в качестве детекторов в анализаторах использованы сенсоры из оксида циркония с платиновыми электродами, принцип действия которых основан на уравнении Нернста. В измерительной ячейке возникает напряжение, пропорциональное концентрации кислорода в дымовых газах.

Функционирование анализатора кислорода WDG модели WDG-1200 Insitu обеспечивается посредством блока управления (контроллера) модели 1200, размещенного непосредственно на внешней части полевого блока. Блок управления регулирует температуру ячейки, формирует аналоговые и релейные выходные сигналы, выводит на локальный жидкокристаллический дисплей измеренные содержание кислорода и температуру. В варианте исполнения WDG-1210 Insitu блок управления модели 1200 размещают отдельно от полевого блока на расстоянии до 300 м.

Анализаторы кислорода WDG модели WDG INSITU оснащены блоком управления модели 2000, который размещают на расстоянии до 330 м от полевого блока. Блок управления модели 2000 отличается от модели 1200 наличием дополнительного изолированного аналогового выхода, интерфейса RS-485, функцией коррекции содержания кислорода в зависимости от давления пробы, наличием системы автоматической калибровки и средств самодиагностики.

Анализаторы кислорода WDG модели WDG INSITU / IQ оснащены блоком управления модели IQ, размещённом на внешней части полевого блока. Функционально блок управления IQ идентичен модели 2000. Для программирования режимов работы анализатора WDG INSITU / IQ используется подключаемый по месту портативный терминал IQ Link или стандартный HART коммуникатор.

Анализаторы кислорода WDG модели WDG INSITU / IQ и WDG INSITU могут быть выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 2ExpzIIT3.

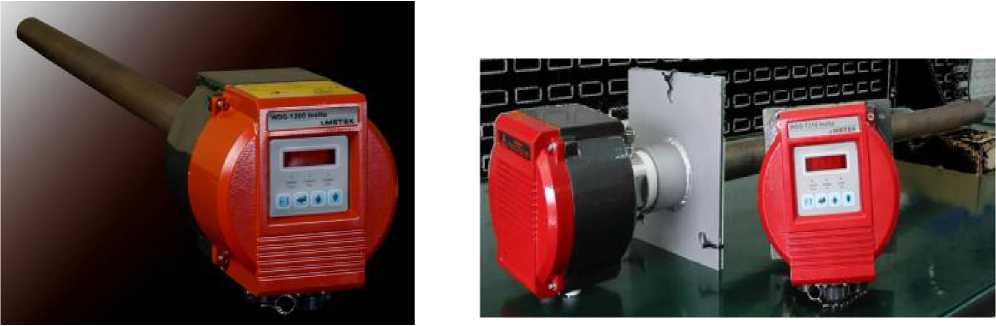

Рисунок 1 - Общий вид анализаторов модели

WDG-1200 Insitu

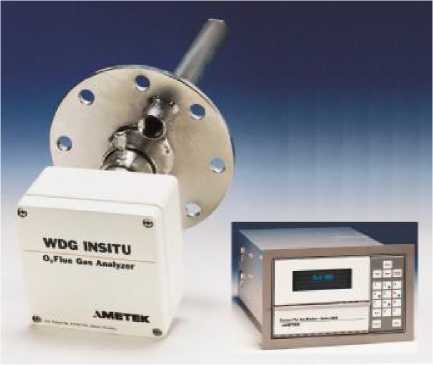

Рисунок 3 - Общий вид анализаторов модели

WDG INSITU

Рисунок 2 - Общий вид анализаторов модели

WDG-1210 Insitu

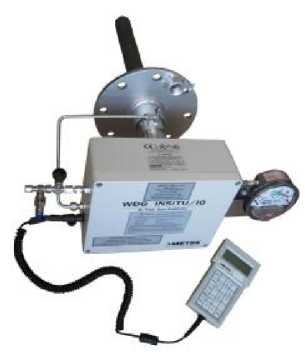

Рисунок 4 - Общий вид анализаторов модели WDG INSITU / IQ

Анализатор кислорода WDG Комплект ЗИП (опционально). Руководство по эксплуатации. Методика поверки.

Диапазон измерений кислорода и пределы допускаемых значений основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10⁰С в долях предела допускаемой основной погрешности, не

Масса блока управления WDG INSITU, кг, не более: панельный/настенный монтаж, исполнение NEMA 4 панельный монтаж настенный монтаж монтаж в стойку 19”

Масса анализатора WDG-1200 Insitu (с длиной зонда, мм, не более 457 / 914 / 1828 / 2743), кг, не более

Масса анализатора WDG-1210 Insitu (с длиной зонда, мм, не более 457 / 914 / 1828 / 2743), кг, не более

Масса блока управления WDG-1210 Insitu, кг, не более Условия эксплуатации:

о

• - температура окружающей среды, С

• - относительная влажность, %

• - напряжение питания, В
