Номер по Госреестру СИ: 58518-14
58518-14 Анализаторы сероводорода в растворе амина
(4650)
Назначение средства измерений:
Анализаторы сероводорода в растворе амина модель 4650 (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации сероводорода в очищенном диэтаноламине.
Внешний вид.
Анализаторы сероводорода в растворе амина
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
4201115902.S19 |
Firmware 4650 |
1.02 |
63A0D60C09FBE D0876A1EF6BC8F EDD33 |
MD5 Hash |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010:
- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на лицевую поверхность прибора методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации "Анализаторы сероводорода в растворе амина модель 4650".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам сероводорода в растворе амина модель 4650ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
Техническая документация фирмы "AMETEK Process & Analytical Instruments Division", США.
Изготовитель
Фирма "AMETEK Process & Analytical Instruments Division", СШААдрес: 455 Corporate Boulevard, Newark, DE 19702, USA
Заявитель
Фирма "Artvik, Inc.", США
Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:office@vniims.ru, www.vniims.ru
Анализаторы состоят из навесного измерительного блока, дистанционного контроллера AMETEK 4000, источника питания и регулятора температуры термостата. Измерительный блок изготовлен во взрывозащищенном исполнении, контроллер и источник питания должны быть установлены в безопасной зоне или в оболочке с продувкой защитным газом.
Маркировка взрывозащиты:
-
- анализатор модель 4650 - 2ExdeiaIICT3/T6 X;
-
- измерительный блок анализатора 4650 - I ExdIICT6.
В состав измерительного блока входят фотометр, источник света, термостат с электрическим нагревателем, измерительной и дегазационной ячейками, элементами пробоотборной системы, соединительные коробки для подсоединения силового и сигнальных кабелей.
Принцип действия анализатора основан на фотометрическом методе измерений поглощения молекулами анализируемого вещества излучения в ультрафиолетовой области (УФ). Световой поток, проходящий через измерительную ячейку с анализируемым веществом, разделяется на два луча с помощью полупрозрачного зеркала. Один луч фильтруется от всех длин волн, за исключением той, которая поглощается анализируемым веществом. Второй луч фильтруется от всех длин волн, кроме тех, которые не поглощаются анализируемым компонентом. Сигналы фотодиодов, на которые попадают отфильтрованные лучи, обрабатываются микропроцессором.
Такой двулучевой метод позволяет компенсировать влияние мутности анализируемой пробы, колебаний интенсивности света, загрязнение и "старение" оптики. Для предохранения ячейки от загрязнений и конденсации проба проходит специальный самоочищающийся фильтр, а ее температура поддерживается на уровне 100 ± 1 °С.
Проба раствора амина поступает в измерительный блок через запорный клапан и фильтр твердых частиц. На выходе фильтра часть пробы отбирается и через запорный клапан направляется в термостат ячейки для анализа. Остальная часть отфильтрованной пробы проходит через расходомер, установленный на байпасной линии, и регулирующий клапан и возвращается в технологический процесс. Байпасная линия способствует стабильности потока пробы через измерительную ячейку.
Поступившая в термостат проба проходит через змеевик теплообменника, где нагревается до температуры около 130 °С. Нагретая проба поступает через клапан в измерительную ячейку. Затем проба возвращается в технологическую систему через расходомер и регулятор расхода, который поддерживает постоянный расход пробы через ячейку путем измерений перепада давления.
Часть пробы периодически подается в дегазационную ячейку, где под действием вакуума и температуры из нее удаляется сероводород. Эта дегазированная проба периодически используется для установки нуля анализатора.

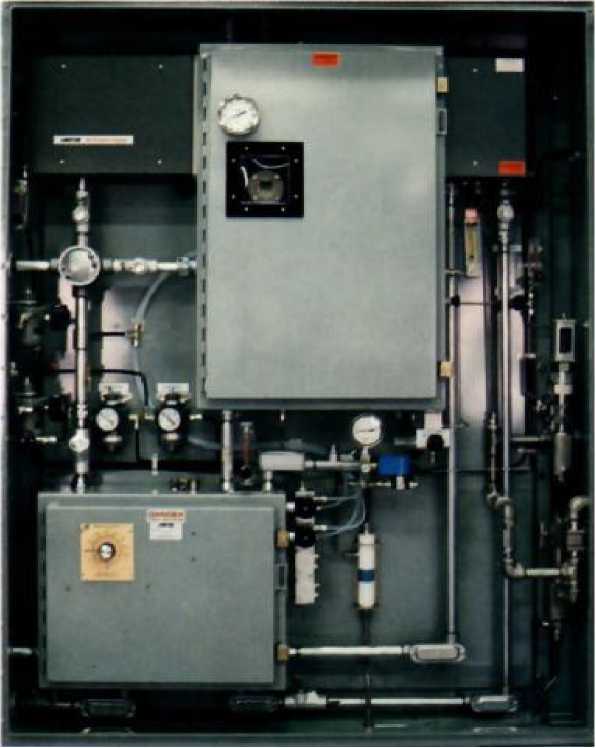

Рис.1 Фотография общего вида анализатора
Диапазон измерений массовой концентрации сероводорода (H2S) в амине
Пределы допускаемой погрешности, %: приведенной относительной
Габаритные размеры, мм, не более Масса, кг, не более
Потребляемая мощность, В-А, не более Среднее время наработки на отказ, ч Срок службы, лет
от 0 до 2 г/дм3
± 20
в диапазоне измерений массовой концентрации H2S, от 0 до 1 г/дм3 ± 20
в диапазоне измерений массовой концентрации H2S, от 1 до 2 г/дм3 1820x1219x305
409 2000 40000 8
Условия эксплуатации:
-
- температура окружающей среды, °С:
без обогрева
в термостатируемом шкафу
-
- относительная влажность, %
-
- напряжение питания, В
-
- частота, Гц
от мину 5 до плюс 50
от минус 40 до плюс 50
90 (без конденсации)
220
+15
-10
50 ± 1
