Номер по Госреестру СИ: 67113-17
67113-17 Газоанализаторы
(IPS-4 модели UV, IR, UV/IR)
Назначение средства измерений:
Газоанализаторы IPS-4 модели UV, IR, UV/IR (далее - газоанализаторы) предназначены для измерения объемной доли оксида углерода, диоксида углерода, сероводорода, диоксида серы, аммиака, метана, метанола, воды в технологических газовых средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
nguv.elf |
Номер версии (идентификационный номер ПО): газоанализаторы IPS-4 модель UV газоанализаторы IPS-4 модель IR газоанализаторы IPS-4 модель UV/IR |
V2.08 V2.02SV.NDIR V3.04.02 |
Цифровой идентификатор ПО: газоанализаторы IPS-4 модель UV газоанализаторы IPS-4 модель IR газоанализаторы IPS-4 модель UV/IR |
B6918A4620409F3A8AAA64728D5B3579 681FE9EFE0E584E98E62AC282634E83D 2A93D2A295D676D8F501085B15A825AD |
Алгоритм вычисления цифрового идентификатора |
MD5 Hash |
Защита программного обеспечения реализована средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам IPS-4 модели UV, IR, UV/IR
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы-изготовителя "AMETEK Process & Analytical Instruments Division", США.
Поверка
Поверкаосуществляется по документу МП 205- 01 -2017 «Газоанализаторы IPS-4 модели UV, IR, UV/IR. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 февраля 2017 г.
Основные средства поверки: стандартные образцы - газовые смеси ГСО №№ 10546-2014, 10540-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство поверки
Изготовитель
Фирма «AMETEK Process & Analytical Instruments Division», США
Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA.
Тел.: +1(412)828-9040, факс +1(412)826-0399
Адрес в Интернет: www.ametekpi.com
Заявитель
Фирма «Artvik, Inc.», США
Адрес: 40 West 37th Street, Suite 803, New York, NY 10018
Е-mail: info@artvik.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Газоанализаторы представляют собой стационарные автоматические приборы, выполненные в едином корпусе, и состоящие из блока электроники и блока измерительной ячейки с системой пробоподготовки. В качестве детекторов используются спектрофотометры, работающие в разных областях оптического спектра: инфракрасном (IR) и ультрафиолетовом (UV) или одновременно два спектрофотометра и две измерительные ячейки, работающие в инфракрасной и ультрафиолетовой областях спектра (UV/IR).
Для оптической схемы с ультрафиолетовым спектрофотометром источником излучения служит импульсная ксеноновая лампа. Коллимированный пучок света от ксеноновой лампы проходит сквозь измерительную ячейку. Узел измерительной ячейки оборудован зеркалами с передней алюминированной отражающей поверхностью. После ячейки луч проходит через дифракционную решетку, где раскладывается в спектр по длинам волн. Затем вогнутое зеркало фокусирует луч на фотодиодной детекторной матрице.
Для оптической схемы с инфракрасным спектрофотометром источником излучения служит спираль накаливания, которая создает стационарное излучение чёрного тела. Коллимированный пучок света проходит через ячейку с образцом, отражается от зеркал и возвращается в детектор из селенистого свинца с двухступенчатым термоэлектрическим охладителем. Вращающийся оптический диск с системой интерференционных фильтров, установленный на линии прохождения светового потока, выбирает измерительные и референсные длины волн, характерные для анализируемого вещества.
С помощью программного обеспечения прибора, на основе данных по поглощению на разных длинах волн, происходит вычисление содержания измеряемого компонента в анализируемом образце.
В состав системы пробоподготовки входят фитинги входа и выхода образца нулевого и калибровочного газа, аспиратор, эжектор или побудитель для прокачки образца через измерительную ячейку, вентили тонкой регулировки расхода. В систему также могут входить датчики/индикаторы давления, мембранные и коалесцентные фильтры и другие компоненты, в зависимости от области применения.
В газоанализаторах по дополнительному заказу предусмотрена возможность подогрева пробы до +150 0С, для предотвращения конденсации компонентов анализируемого газа.
Данные выводятся на дисплей, находящийся на передней панели газоанализатора, или передаются на компьютер или в систему управления. Прибор оснащен программируемыми аналоговыми выходами (4-20) мА, а также интерфейсами RS-232, RS-485, Ethernet, поддерживающими протокол Modbus. Анализатор имеет встроенный сервер с IP адресом, позволяющим осуществлять удаленный мониторинг и программирование режимов работы по сети Интернет.
Место пломбировки

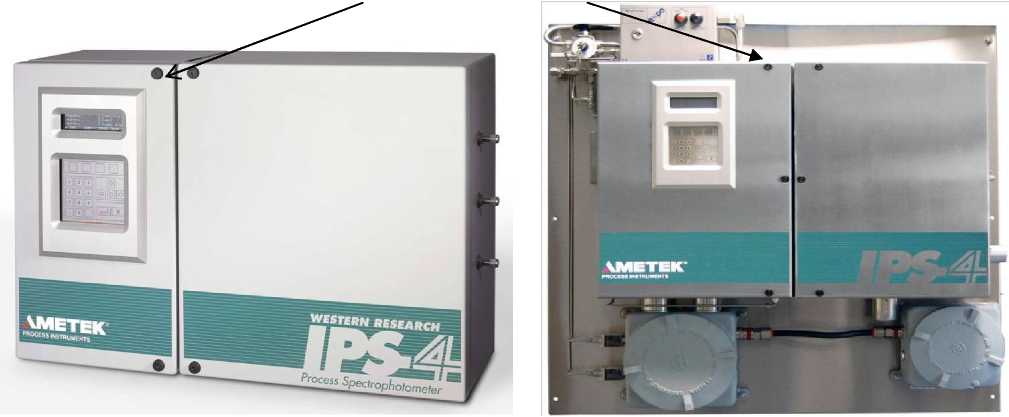

Рисунок 1 - Фотография общего вида газоанализатора IPS-4 в обычном и взрывозащищенном исполнении.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
Анализируемый компонент |
Диапазон измерений объемной доли, % |
Пределы допускаемых значений приведенной к верхнему значению диапазона измерений погрешности, % |
Диоксид серы (SO2) |
от 0 до 0,01 |
±8 |
от 0 до 0,2 |
±5 | |
от 0 до 2 |
±3 | |
от 0 до 20 |
±2 | |
от 0 до 70 |
±1 | |
св. 70 до 100 (диапазон показаний) |
не нормируется | |
Сероводород (H2S) |
от 0 до 0,1 |
±8 |
от 0 до 1 |
±5 | |
от 0 до 15 |
±2 | |
от 0 до 100 |
±1 | |
Аммиак (NH3) |
от 0 до 100 |
±1 |
Оксид углерода (СО) |
от 0 до 1 |
±5 |
от 0 до 5 |
±3 | |
от 0 до 100 |
±1 | |
Диоксид углерода (СО2) |
от 0 до 0,02 |
±5 |
от 0 до 1 |
±3 | |
от 0 до 10 |
±2 | |
от 0 до 100 |
±1 | |
Сумма углеводородов в пересчете на метан (CH4) |
от 0 до 1 |
±4 |
от 0 до 20 |
±3 | |
метанол (CH3OH); |
от 0 до 4 |
±5 |
пары воды (H2O) |
от 0 до 55 (диапазон показаний) |
не нормируется |
Таблица 3
Наименование параметра |
Значение |
Г абаритные размеры, мм, не более | |
- длина |
950 |
- ширина |
300 |
- высота |
660 |
Масса, кг, не более |
90 |
Напряжение питания, В |
от 209 до 264 |
Потребляемая мощность, В-А, не более |
700 |
Время установления показаний, с, не более |
60 |
Условия эксплуатации: | |
диапазон температуры окружающего воздуха, °C |
от - 20 до +50 |
диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
диапазон относительной влажности, % при t =+25 °C |
от 20 до 80 (без конденсации) |
Маркировка взрывозащиты |
2ExnAIIT3 или ExdpxIIB+H2T3 |
