Сведения о средстве измерений: 78406-20 Газоанализаторы

Номер по Госреестру СИ: 78406-20
78406-20 Газоанализаторы
(5100 мод. 5100, 5100HD, 5100P)

Назначение средства измерений:
Газоанализаторы 5100 модели 5100, 5100HD, 5100P (далее - газоанализаторы) предназначены для автоматических непрерывных измерений объемной доли кислорода, аммиака, оксида углерода, диоксида углерода, сероводорода, метана, ацетилена, паров воды в технологических газовых средах.

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 2

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 3

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 4

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 5

Общие сведения

Дата публикации - 24.07.2020
Срок свидетельства - 01.06.2025
Номер записи - 177469
ID в реестре СИ - 1364537
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, 5100P,

Производитель

Изготовитель - Фирма "AMETEK Process & Analytical Instruments Division"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_5 Организации-поверители бытовых счетчиков воды (вторичный рынок - периодические поверки)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1011 от 2020.06.01 ПРИКАЗ Об утверждении типов средств измерений 50 ГЕВ

Наличие аналогов СИ: Газоанализаторы (5100 мод. 5100, 5100HD, 5100P)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "AMETEK Process & Analytical Instruments Division"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
15678-01 01.07.2006	Газоанализаторы, 900 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
15964-07 23.03.2027	Анализаторы влажности, Ametek модели 5800, 5830, 5000 с системой пробоотбора 561 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
20443-00 01.12.2005	Анализаторы температуры точки росы углеводородов, 241CE Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
20443-06 01.05.2011	Анализаторы температуры точки росы углеводородов, 241 мод. 241CE, 241 CE II Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
22290-01 01.01.2007	Анализаторы серосодержащих соединений, 4000 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
24180-02 01.01.2008	Газоанализаторы, THERMOX серии WDG-IV, WDG-HPII Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
58069-14 08.08.2019	Газоанализаторы, 5100, 5100 HD Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
58094-14 08.08.2019	Анализаторы влажности, 5100, 5100 HD Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
58518-14 25.09.2019	Анализаторы сероводорода в растворе амина, 4650 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	2 года
60102-15 27.12.2024	Газоанализаторы, Thermox WDG-V Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
62244-15 16.11.2025	Анализаторы кислорода, WDG мод. WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
67113-17 24.03.2027	Газоанализаторы, IPS-4 модели UV, IR, UV/IR Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
78406-20 01.06.2025	Газоанализаторы, 5100 мод. 5100, 5100HD, 5100P Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

V_20 Поверка по организации в динамике по дням

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за день
среднее количество поверок в месяц и год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (5100 мод. 5100, 5100HD, 5100P)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Нет модификации 5100P	2		1	0	0	0	0	0

Стоимость поверки Газоанализаторы (5100 мод. 5100, 5100HD, 5100P)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	модели 5100, 5100HD	модель 5100P
Идентификационное наименование ПО	nguv.elf	5100P
Номер версии (идентификационный номер) ПО	не ниже 2.1.6	-
Цифровой идентификатор ПО	-	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий» (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Знак утверждения типа

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Нормативные и технические документы

Нормативные документы, устанавливающие требования к газоанализаторам 5100 модели 5100, 5100HD, 5100Р

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы-изготовителя «AMETEK Process & Analytical Instruments Division», США

Изготовитель

Фирма «AMETEK Process & Analytical Instruments Division», США
Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA
Тел.: +1 (412) 828-9040, факс +1 (412) 826-0399
Web-сайт: www.ametekpi.com

Заявитель

Общество с ограниченной ответственностью «АРТВИК Р» (ООО «АРТВИК Р»)
ИНН 7705020489
Адрес: 125315, г. Москва, ул. Часовая, д. 30
Тел.: +7 (495) 956-70-79, факс: +7 (495) 956-70-78
E-mail: info@artvik.com
Web-сайт: www.artvik.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Газоанализаторы представляют собой стационарные и переносные (модель 5100Р) автоматические приборы, выполненные в едином корпусе и состоящие из блока электроники, блока пробоподготовки и распределительной коробки. Модели 5100 и 5100Р предназначены для измерений содержания только одного компонента; модель 5100HD может быть изготовлена для автоматических непрерывных измерений содержания одного или двух компонентов в газовых средах.

Принцип действия газоанализаторов основан на абсорбционной спектроскопии с настраиваемым диодным лазером в качестве источника света. При определенных, специфических для каждого измеряемого вещества частотах, молекула поглощает световую энергию. При заданной частоте поглощения по мере увеличения концентрации определяемого газа поглощение также увеличивается. При проведении анализа лазерный луч расщепляется на два. Первый луч поступает в ячейку с пробой анализируемого газа через градиентную линзу и попадает в измерительный фотодетектор, который преобразует световую энергию в электрический сигнал. Второй луч проходит через герметичную референсную ячейку с известной концентрацией анализируемого вещества и поступает на референсный фотодетектор, что дает возможность контролировать соответствие частоты излучения лазера линии поглощения анализируемого вещества путем изменения температуры лазера и силы тока. С помощью программного обеспечения прибора, на основе полученных сигналов фотодетекторов, происходит вычисление содержания измеряемого компонента в анализируемом образце.

В газоанализаторах модели 5100HD для анализа образцов с низким содержанием измеряемого компонента используют многоходовую ячейку (ячейку Эрриотта). Для этой модели по дополнительному заказу предусмотрена установка нагрева измерительной ячейки до плюс 150 ^оС для предотвращения конденсации в анализируемом газе.

Модель 5100Р оснащена встроенным блоком электропитания от аккумуляторных батарей, в качестве опции может комплектоваться встроенной системой пробоподготовки, включающей регулятор давления и устройство фильтрации пробы.

Вывод данных может осуществляться непосредственно на вакуумно-флюоресцентный (модели 5100 и 5100HD) или ЖК (модель 5100Р) дисплей, находящийся на передней панели газоанализатора. Прибор оснащен интерфейсами RS-232 и RS-485 с поддержкой протокола MODBUS, аналоговыми выходами от 4 до 20 мА, релейными выходами, портом Ethernet (модели 5100 и 5100HD), портом USB (модель 5100P).

Внешний вид. Газоанализаторы (5100 мод. 5100, 5100HD, 5100P), http://oei-analitika.ru

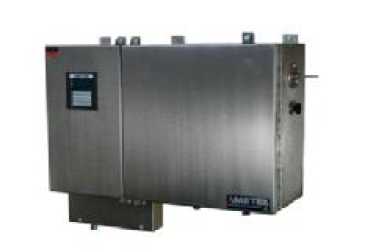

Рисунок 2 - Общий вид газоанализаторов 5100HD

Рисунок 1 - Общий вид газоанализаторов 5100

Рисунок 3 - Общий вид газоанализаторов

5100 во взрывозащищенном корпусе

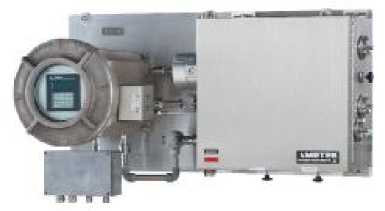

Рисунок 4 - Общий вид газоанализаторов 5100 HD во взрывозащищенном корпусе

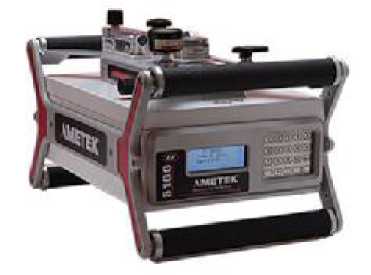

Рисунок 5 - Общий вид газоанализаторов 5100Р со встроенной системой пробоподготовки

Пломбирование не предусмотрено.

Таблица 4 -

Наименование	Обозначение	Количество
Газоанализатор 5100 модели 5100, 5100HD, 5100Р	-	1 шт. (по заказу)
Зарядное устройство (модель 5100Р)	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 205-02-2020	1 экз.
Комплект ЗИП (опционально)	-	1 экз.

Основные метрологические и технические характеристики газоанализаторов приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	Пределы допускаемой основной пог		эешности
Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	приведенной к верхнему значению диапазона измерений, %	абсолютной	относительной, %
модели 5100, 5100 HD
СО2	от 0 до 5 %	от 0 до 5 %	±2	-	-
	от 0 до 10 %	от 0 до 10 %	±2	-	-
	от 0 до 25 %	от 0 до 25 %	±2	-	-
	от 0 до 100 %	от 0 до 100 %	±2	-	-
СН4	от 0 до 100 %	от 0 до 1,5 %	±2	-	-
СН4	от 0 до 100 %	св. 1,5 до 100 % включ.	-	-	±2
С2Н2	от 0 до 3000 -1 млн	от 0 до 3000 млн^-1	±8	-	-
С2Н2	от 0 до 1,5 %	от 0 до 1,5 %	±8	-	-
H2S	от 0 до 5 %	от 0 до 5 %	±5	-	-
H2S	от 0 до 100%	от 0 до 14 %	±5	-	-
Н2О	от 0 до 100 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 250 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 250 -1 млн	св. 100 до 250 млн^-1включ.	-	-	±4
	от 0 до 500 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 500 -1 млн	св. 100 до 500 млн^-1включ.	-	-	±4

Продолжение таблицы 2

Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	Пределы допускаемой основной погрешности
Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	приведенной к верхнему значению диапазона измерений, %	абсолютной	относительной, %
Н2О	от 0 до 1000 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 1000 -1 млн	св. 100 до 1000 млн^-1 включ.	-	-	±4
	от 0 до 2500 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 2500 -1 млн	св. 100 до 2500 млн^-1включ.	-	-	±4
	от 0 до 5000 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 5000 -1 млн	св. 100 до 5000 млн^-1включ.	-	-	±4
модель 5100 HD
СО2	от 0 до 100 -1 млн	от 0 до 100 млн^-1	±12	-	-
СО2	от 0 до 1 %	от 0 до 1 %	±2	-	-
С2Н2	от 0 до 10 млн^- 1	от 0 до 10 млн^-1	±20	-	-
H2S	от 0 до 300 -1 млн	от 0 до 300 млн^-1	±10	-	-
H2S	от 0 до 1000 -1 млн	от 0 до 1000 млн^-1	±10	-	-
СО	от 0 до 1000 -1 млн	от 0 до 1000 млн^-1	±5	-	-
	от 0 до 5 %	от 0 до 5 %	±2	-	-
	от 0 до 100 %	от 0 до 100 %	±2	-	-
О2	от 0 до 2 %	от 0 до 2 %	±10	-	-
	от 0 до 5 %	от 0 до 5 %	±5	-	-
	от 0 до 10 %	от 0 до 10 %	±5	-	-
	от 0 до 25 %	от 0 до 25 %	-	0,4 %	-
	от 0 до 100 %	от 0 до 100 %	-	0,4 %	-
NH3	от 0 до 300 -1 млн	от 0 до 300 млн^-1	-	±15 млн^-1	-
	от 0 до 1 %	от 0 до 1 %	±5	-	-
	от 0 до 100 %	от 0 до 10 %	±5	-	-

Продолжение таблицы 2

Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	Пределы допускаемой основной пог		эешности
Анали-зируе- мый компо нент	Диапазон показаний, объемная доля	Диапазон измерений, объемная доля	приведенной к верхнему значению диапазона измерений, %	абсолютной	относительной, %
модель 5100Р
Н₂О	от 0 до 100 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 250 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 250 -1 млн	св. 100 до 250 млн^-1 включ.			±4
	от 0 до 500 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 500 -1 млн	св. 100 до 500 млн^-1включ.	-	-	±4
	от 0 до 1000 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 1000 -1 млн	св. 100 до 1000 млн^-1включ.	-	-	±4
	от 0 до 2500 -1 млн	от 4 до 100 млн^-1	-	±4 млн^-1	-
	от 0 до 2500 -1 млн	св. 100 до 2500 млн^-1включ.	-	-	±4
СО2	от 0 до 2 %	от 0 до 2 %	-	±0,04	-

Измеренные величины отображаются на дисплее и передаются по аналоговым и цифровым каналам в различных единицах концентрации, включая млн^-1, % объемной доли, мг/нм³. Программное обеспечение анализаторов осуществляет пересчет измеряемой концентрации паров воды в единицы температуры точки росы в соответствии с ГОСТ Р 53763-2009.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 ^оС в долях пределов допускаемой основной погрешности, не более	0,3
Время установления показаний T₀,₉, с, не более (при скорости потока газа не менее 3 дм³/мин)	10
Потребляемая мощность, Вт, не более: - для модели 5100	105
- для модели 5100HD	450
- для модели 5100P	50

Продолжение таблицы 3

Наименование характеристики	Значение
Габаритные размеры (ДхШ*В), мм, не более: - модель 5100		869x435x212
- модель 5100 (во взрывозащищенном корпусе)		810x614x305
- модель 5100HD		643x831x296
- модель 5100HD (во взрывозащищенном корпусе)		648x1143x436
- модель 5100Р		260x210x401
Масса, кг, не более: - модель 5100		25
- модель 5100 (во взрывозащищенном корпусе)		105
- модель 5100HD		59
- модель 5100HD (во взрывозащищенном корпусе)		114
- модель 5100Р		14
Условия эксплуатации: - температура окружающей среды (вне доступности солнечных лучей), ^оС		от -20 до +50
- относительная влажность (без конденсации влаги), %, не более - напряжение питания, В:		90
- модель 5100 и модель 5100HD		от 216 до 264 или 24
- модель 5100P		постоянного тока
		6 постоянного тока от
		батарей питания
Маркировка взрывозащиты:
- модель 5100	1Ex d e IIB +H2 T3 Gb X
- модель 5100HD	2Ex nA nC ic IIC T3/T5 Gc
- модель 5100Р	X
	2Ex nA ic op pr IIC T3 Gc
	X
