Номер по Госреестру СИ: 58094-14
58094-14 Анализаторы влажности
(5100, 5100 HD)
Назначение средства измерений:
Анализаторы влажности 5100, 5100 HD предназначены для измерения объёмной доли паров воды в природном газе.
Внешний вид.
Анализаторы влажности
Рисунок № 1
Внешний вид.
Анализаторы влажности
Рисунок № 2
Внешний вид.
Анализаторы влажности
Рисунок № 3
Внешний вид.
Анализаторы влажности
Рисунок № 4
Программное обеспечение
В анализаторах используется встроенное программное обеспечение,
предназначенное для управления анализатором, сбора и обработки сигналов детектора, вывода результатов измерений на дисплей, передачи выходных сигналов в аналоговом и цифровом виде.
Версия встроенного программного обеспечения отображается на дисплее анализаторов при включении.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
HC12 |
2.1.6 |
B4E9681128483805B80042 |
MD5 |
9AFB53D695 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в руководствах по эксплуатации на анализаторы влажности 5100, 5100 HD.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам:
-
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
-
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по методике поверки МП-242-1726-2014 «Анализаторы влажности 5100, 5100 HD. Фирма «Ametek Process Instruments», США. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «26» марта 2014 г.
Основные средства поверки:
генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 80 °С до 20 °С (соответствует диапазону объёмной доли паров воды от 0,54 млн-1 до 23632 млн-1), пределы допускаемой абсолютной погрешности ±0,2 °С (соответствует пределам допускаемой абсолютной погрешности от ±0,05 млн-1 до ±2,0 млн-1 в диапазоне от 4 до 200 млн-1 и ±1 % (отн.) в диапазоне свыше 200 до 2500 млн-1).
гигрометр точки росы Michell Instruments модификации S4000RS, номер Госреестра 31015-12, диапазон измерений температуры точки росы от минус 80 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Изготовитель
"AMETEK Process & Analytical Instruments Division", 150 Freeport Road, Pittsburgh, PA 15238, США, тел.: 412-828-9040, факс: 412-826-0399, Internet: www.ametekpi.com
Заявитель
Фирма «Artvik, Inc.», Адрес: USA, 40 West 37th Street, Suite 803, New York, NY 10018, Головное отделение фирмы Artvik, 1пс.(США) в странах СНГ и Балтии - ООО «АРТВИК Р», Адрес: 125315, Россия, Москва, ул. Часовая, 30, Тел.: 7(495)9567079, Факс:7(495)9567078, Internet:www.artvik.com, E-mail:info@artvik.comИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта: info@vniim.ru
Принцип действия анализаторов влажности 5100 и 5100 HD (далее - анализаторы) основаны на спектрометрическом методе измерения объёмной доли паров воды, заключающемся в определении коэффициента пропускания лазерного излучения на выбранной длине волны 1854 нм, являющимся функцией объёмной доли паров воды.
Анализаторы включают в себя измерительный блок с оптической газовой ячейкой, преобразовательный блок, систему подготовки газовой пробы и блок подключения электрических и газовых коммуникаций. Анализаторы выпускаются в едином стальном корпусе настенного крепления, вертикального исполнения (5100), либо горизонтального (5100 HD). Измерительный блок анализаторов состоит из оптической газовой ячейки, источника лазерного излучения, оптической схемы, детектора, датчиков температуры и давления газовой пробы, нагревателя и штуцеров подвода и отвода газовой пробы. Оптическая газовая ячейка представляет собой трубу из нержавеющей стали с зеркалом, к ячейке подсоединены световоды. Газовая проба с заданным расходом прокачивается через оптическую газовую ячейку вследствие избыточного давления газа на входе анализатора. Лазерное излучение от источника, после отражения от поверхности зеркала в оптической газовой ячейке, фиксируется детектором. Коэффициент пропускания лазерного излучения на выбранной длине волны определяется с использованием оптической системы.
Система подготовки газовой пробы включает в себя сепаратор жидкости, фильтр, регулятор давления газовой пробы, измеритель расхода, штуцеры подвода и отвода газа.
Анализаторы могут поставляться во взрывозащищенном исполнении и иметь маркировку взрывозащиты 2ExdePB+H2T3 X или 2ExnAIIT3 X.

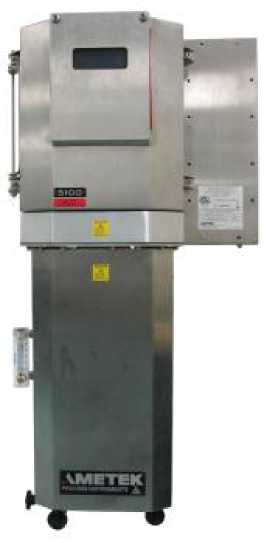

Рисунок 1. Анализатор влажности 5100
Лист № 2 Всего листов 6 В анализаторах имеется дисплей для отображения измеряемой величины , единиц измерения, сообщений об ошибках, а также клавиши управления. Для обеспечения удаленного управления и программирования анализаторы могут подключаться к персональному компьютеру, к сети предприятия по протоколу Modbus или Ethernet. Программное обеспечение анализаторов обеспечивает вывод результатов измерений и программирования режимов работы в системах АСУ ТП.
Программное обеспечение анализаторов включает пересчет измеряемой величины концентрации паров воды в единицы температуры точки росы в соответствии с ГОСТ Р 53763 - 2009.

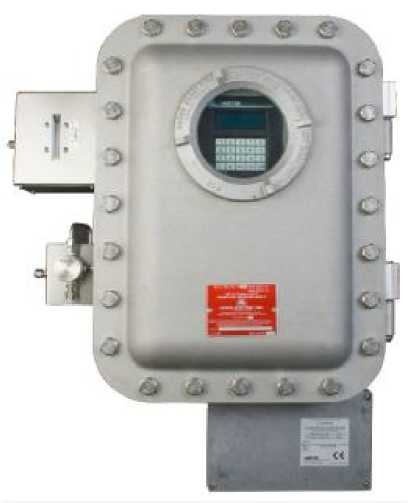

Рисунок 2. Анализатор влажности 5100 во взрывозащищённом исполнении

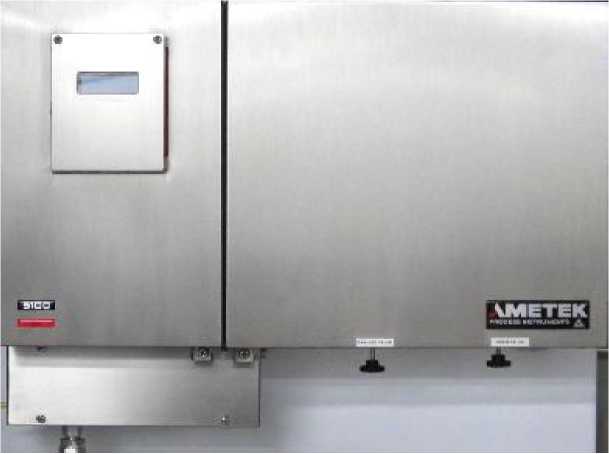

Рисунок 3. Анализатор влажности 5100 HD

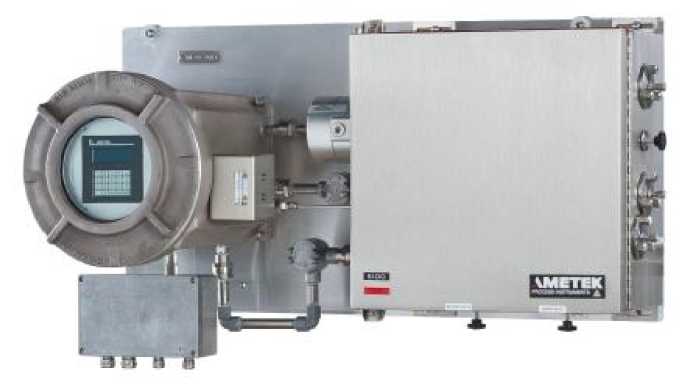

Рисунок 4. Анализатор влажности 5100 HD во взрывозащищённом исполнении
Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки анализаторов приведен в таблице 3.
Таблица 3
Наименование |
Количество |
Анализатор влажности в сборе с системой подготовки пробы |
1 шт. |
Паспорт |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-1726-2014 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Лист № 5 Всего листов 6 Дополнительно могут поставляться запасные части и расходные материалы в соответствии с руководством по эксплуатации:
Код заказа |
Наименование |
06077JE |
Гель для заполнения коннекторов световодов |
100-2045 |
Плата микрокомпьютера |
15764JE |
Фотодиод |
16051JE |
Плоская GRIN линза |
16052JE |
Отражающее зеркало |
16053JE |
Делитель светового потока |
25759JE |
Дисплей - клавиатура |
25789JE |
Лазер 1854 NM |
39123JE |
Мембранный фильтр |
39126JE |
Комплект мембран для фильтра |
5100 OC4A |
Нагреватель ячейки |
5100 OC4E |
Регулятор обратного давления |
5100 OC4G |
Пробоотборный зонд |
5100 OC4K |
Комплект кольцевых прокладок для ячейки |
5100 OC4L |
Нагреватель горизонтальной ячейки |
7000-163-TE |
Комплект кольцевых прокладок для горизонтальной ячейки |
7000-286-SE |
Ячейка в сборе |
1. приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений объёмной доли паров воды |
от 4 до 2500 млн-1 |
Диапазон показаний объёмной доли паров воды |
от 0 до 10000 млн-1 |
Пределы допускаемой погрешности в диапазоне от 4 до 200 млн-1 |
±4 млн-1 (абс.) |
в диапазоне свыше 200 до 2500 млн-1 |
±2 % (отн.) |
Номинальный расход анализируемого газа |
от 1 до 10 дм3/мин |
Абсолютное давление анализируемого газа |
от 70 до 170 кПа |
Наименование характеристики |
Значение характеристики |
Условия эксплуатации:
|
от минус 20 до 50 0С от 0 до 90% от 0 до 2000 м |
Выходные сигналы |
4-20 мА, RS232, RS485, Modbus RTU, Ethernet (IEE802.3) |
Входные сигналы |
0-5 В или 0-20 мА, изолированный дискретный вход |
Выходные реле |
4 контакта реле сигнализации (30 В •переменного тока, 60В постоянного тока, поддерживаемая нагрузка 100ВА) |
Параметры электрического питания |
от 108 до 264 В, 50/60Гц |
Потребляемая мощность, не более 5100 5100 (взрывозащищённое исполнение) 5100 HD 5100 HD (взрывозащищённое исполнение) |
105 Вт 450 Вт 425 Вт 450 Вт |
Габаритные размеры (длина х ширина х высота), не более: 5100 5100 (взрывозащищённое исполнение) 5100 HD 5100 HD (взрывозащищённое исполнение) |
868 х 434 х 212 мм 813 x 610 x 318 мм 674 x 830 x 305 мм 648 x 1143 x 436 мм |
Масса, не более: 5100 5100 (взрывозащищённое исполнение) 5100 HD 5100 HD (взрывозащищённое исполнение) |
25 кг 68 кг 59 кг 114 кг |
Среднее время наработки на отказ |
4800 ч |
Срок службы |
8 лет |
