Номер по Госреестру СИ: 58069-14
58069-14 Газоанализаторы
(5100, 5100 HD)
Назначение средства измерений:
Газоанализаторы модели 5100, 5100 HD (в дальнейшем - газоанализаторы) предназначены для автоматических непрерывных измерений объемной доли кислорода, оксида углерода (только 5100 HD), диоксида углерода, сероводорода, метана и ацетилена в технологических газовых средах.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
5100, 5100 HD
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 90882277-3b81-d15f-ac79-83c11167a5b7 | 58069-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 08.08.2019
Номер записи - 148635
ID в реестре СИ - 371035
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, Газоанализатор модель 5100 HD
Изготовитель - Фирма "AMETEK Process & Analytical Instruments Division"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-01 01.07.2006 |
Газоанализаторы, 900 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15964-07 23.03.2027 |
Анализаторы влажности, Ametek модели 5800, 5830, 5000 с системой пробоотбора 561 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
20443-00 01.12.2005 |
Анализаторы температуры точки росы углеводородов, 241CE Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20443-06 01.05.2011 |
Анализаторы температуры точки росы углеводородов, 241 мод. 241CE, 241 CE II Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22290-01 01.01.2007 |
Анализаторы серосодержащих соединений, 4000 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24180-02 01.01.2008 |
Газоанализаторы, THERMOX серии WDG-IV, WDG-HPII Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58069-14 08.08.2019 |
Газоанализаторы, 5100, 5100 HD Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58094-14 08.08.2019 |
Анализаторы влажности, 5100, 5100 HD Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58518-14 25.09.2019 |
Анализаторы сероводорода в растворе амина, 4650 Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60102-15 27.12.2029 |
Газоанализаторы, Thermox WDG-V Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62244-15 16.11.2025 |
Анализаторы кислорода, WDG мод. WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67113-17 24.03.2027 |
Газоанализаторы, IPS-4 модели UV, IR, UV/IR Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78406-20 01.06.2025 |
Газоанализаторы, 5100 мод. 5100, 5100HD, 5100P Фирма "AMETEK Process & Analytical Instruments Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Пользователю предоставляется возможность выбрать один из следующих вариантов:
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
Таблица содержит ключевую информацию о поверках, такие как:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 7170 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 7170 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 7170 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 7170 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
11466 | 7170 |
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
nguv.elf |
недоступно |
не ниже 2.1.6 |
недоступно | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 32862010 соответствует уровню "А" для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам модели 5100, 5100 HD
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация фирмы-изготовителя "AMETEK Process & Analytical Instruments Division", США .
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области охраны окружающей среды .
Газоанализаторы модели 5100, 5100 HD представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из блока электроники, блока пробоподготовки и распределительной коробки. Газоанализаторы модели 5100 рассчитаны на измерение содержания только одного компонента; 5100 HD могут быть изготовлены для автоматического непрерывного измерения содержания одного или двух компонентов в газовой смеси.
Принцип действия анализаторов основан на абсорбционной спектроскопии с настраиваемым диодным лазером в качестве источника света. При определенных, специфических для каждого газа, частотах молекула измеряемого вещества поглощает световую энергию. При заданной частоте поглощения по мере увеличения концентрации определяемого газа поглощение также увеличивается. При проведении анализа лазерный луч расщепляется на два. Первый луч поступает в ячейку с пробой анализируемого газа сквозь градиентную линзу, затем отражается от зеркала расположенного на задней панели ячейки и поступает в детектор, который преобразует полученную информацию в электрический сигнал. Второй луч проходит через герметичную референсную ячейку с известной концентрацией анализируемого вещества, что дает возможность контролировать соответствие частоты излучения лазера линии поглощения вещества путем изменения температуры лазера. С помощью программного обеспечения прибора, на основе полученных данных, происходит вычисление содержания измеряемого компонента в анализируемом образце.
В газоанализаторах модели 5100 HD для анализа образцов с низким содержанием измеряемого компонента используют многоходовую ячейку, в которой зеркала располагаются, как на задней, так и на передней панели, что позволяет лучу лазера пройти через исследуемый образец несколько раз перед поступлением в детектор.
В газоанализаторах модели 5100 HD по дополнительному заказу предусмотрена возможность подогрева пробы до 150 0С, чтобы предотвратить конденсацию в анализируемом газе.
Вывод данных может осуществляться непосредственно на вакуумно-люминесцентный дисплей, находящийся на передней панели газоанализатора. Прибор оснащен интерфейсами RS-232 и RS-485, аналоговыми выходами (4-20) мА, портом Ethernet, также поддерживается протокол Modbus.
Газоанализаторы модели 5100, 5100 HD могут быть выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 2ExdeIIB+H2T3 (для 5100) и 2Ex nA nC ic op is IIC T3 X, 2Ex nA nC ic op is IIC T5 X (для 5100 HD).

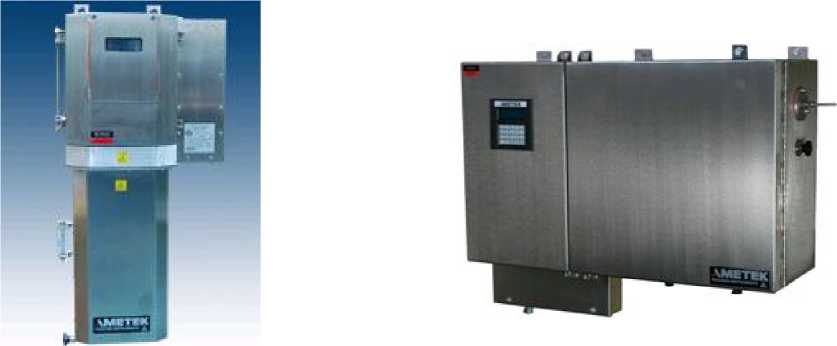

Рис. 1. Общий вид газоанализаторов модели 5100.

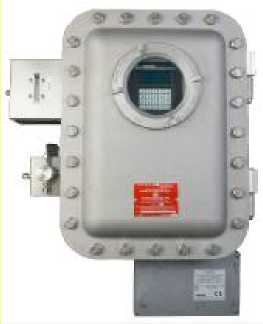

Рис. 3. Общий вид газоанализаторов модели 5100 во взрывозащищенном корпусе.
Рис. 2. Общий вид газоанализаторов модели 5100 HD.

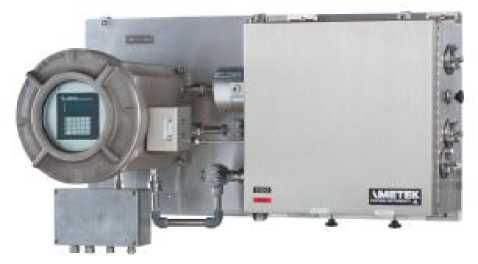

Рис. 4. Общий вид газоанализаторов модели 5100 HD во взрывозащищенном корпусе.
Газоанализатор модели 5100 или 5100 HD. Руководство по эксплуатации.
Методика поверки.
Комплект ЗИП (опционально) осуществляется по документу МП 58069-14 "Инструкция. Газоанализаторы модели 5100, 5100 HD. Методика поверки", утвержденному ФГУП "ВНИИМС" 30 мая 2014 г. и входящему в комплект поставки.
Диапазон измерений и пределы допускаемых значений основной погрешности газоанализаторов модели 5100, 5100 HD приведены в таблице 2.
Таблица 2
|
Анализируемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности | |
|
приведенной, % |
абсолютной | ||
|
модели 5100, 5100 HD | |||
|
СО2 |
от 0 до 5 % |
± 2 | |
|
от 0 до 10 % |
± 2 | ||
|
от 0 до 25 % |
± 2 | ||
|
от 0 до 100 % |
± 2 | ||
|
СН4 |
от 0 до 1,5 % |
± 2 | |
|
от 0 до 100 % |
± 2 | ||
|
С2Н2 |
от 0 до 3000 млн-1 |
± 8 | |
|
от 0 до 1,5 % |
± 8 | ||
|
H2S |
от 0 до 5 % |
± 5 | |
|
от 0 до 14 % |
± 5 | ||
|
от 0 до 100 % (диапазон показаний) | |||
|
модель 5100 HD | |||
|
СО2 |
от 0 до 100 млн-1 |
± 12 | |
|
от 0 до 1 % |
± 2 | ||
|
С2Н2 |
от 0 до 10 млн-1 |
± 20 | |
|
H2S |
от 0 до 300 млн-1 |
± 10 | |
|
от 0 до 1000 млн-1 |
± 10 | ||
|
СО |
от 0 до 1000 млн-1 |
± 5 | |
|
от 0 до 5 % |
± 2 | ||
|
от 0 до 100 % |
± 2 | ||
|
О2 |
от 0 до 2 % |
± 5 | |
|
от 0 до 5 % |
± 3 | ||
|
от 0 до 10 % |
± 3 | ||
|
от 0 до 25 % |
0,4 % | ||
|
от 0 до 100 % |
0,4 % | ||
Пределы допускаемой дополнительной погрешности от измене- 0,3
ния температуры окружающей среды на каждые 10оС в долях пределов допускаемой основной погрешности, не более
|
Время установления показаний T0,9, с, не более (при скорости потока газа не менее 3 дм3/мин) Потребляемая мощность, Вт, не более |
1 105 (для модели 5100) 450 (для модели 5100 HD) |
Габаритные размеры, мм, не более:
|
869х435х212 810х614х305 643х831х296 648х1143х436 |
|
- модель 5100 |
25 |
- модель 5100 (во взрывозащищенном корпусе)
- модель 5100 HD
- модель 5100 HD (во взрывозащищенном корпусе)
105
59
114
Условия эксплуатации:
о
- температура окружающей среды, С
- относительная влажность, %
- напряжение питания, В
от минус 20 до плюс 50 (вне доступности солнечных лучей) не более 90 (без конденсации влаги) от 108 до 132 или от 216 до 264 или 24 постоянного тока
