Номер по Госреестру СИ: 95228-25
95228-25 Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем (далее по тексту - Система, АИИС) предназначена для измерений, преобразования и регистрации параметров: температура жидкостей и газов; электрических величин, соответствующих температуре жидкостей и газов; давление газов и жидкостей; напряжение постоянного тока, соответствующего давлению; частота сигнала напряжения переменного тока, соответствующая частоте вращения; частота переменного тока; относительная влажность воздуха; массовый и объемный расход жидкостей и газов; напряжение и сила постоянного и переменного тока; виброскорость и виброускорение; крутящий момент при проведении стендовых испытаний, выполняемых в соответствии с программой проведения испытаний опытных и серийных турбовинтовых двигателей в классе мощности от 588 до 735,5 кВт (от 800 до 1000 л.с.).

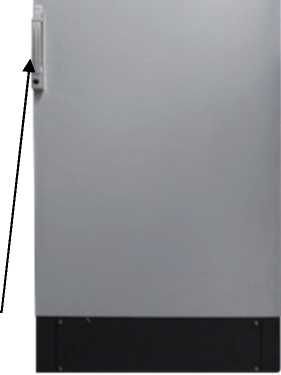

Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 1

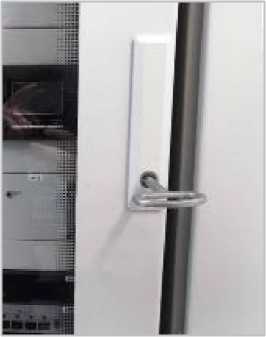

Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 2

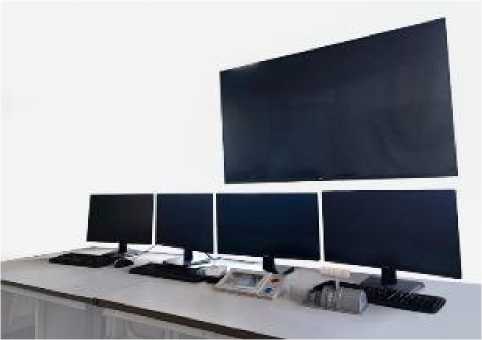

Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 3

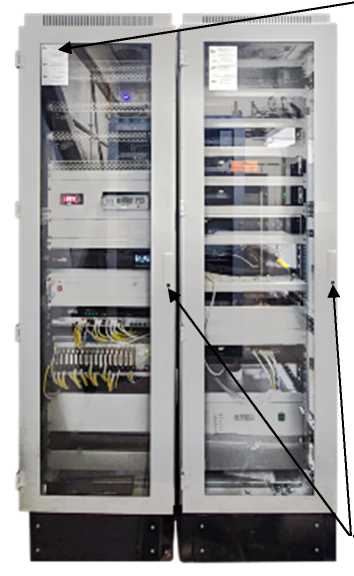

Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 4

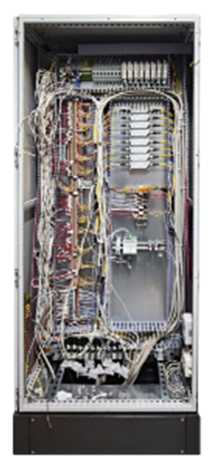

Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 5
Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 6
Внешний вид.
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем
Рисунок № 7
Общие сведения
Дата публикации - 18.04.2025
Срок свидетельства -
Номер записи - 197003
ID в реестре СИ - 1425104
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королев
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№747 от 2025.04.16 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79465-20 |
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785, Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
80279-20 |
Система автоматизированная измерения и обработки параметров "ПАРУС-МС", Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
86795-22 |
Система измерений динамических параметров, DDS-M 13 Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89539-23 |
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89804-23 |
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89959-23 |
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26), Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90037-23 |
Комплекс динамических исследований испытательных стендов №27 и №28, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90064-23 |
Система измерений динамических параметров мобильная DDS-M, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90395-23 |
Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90890-23 |
Система управления нагревом с измерительными каналами энергетических параметров, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90931-23 |
Система измерительная СИ2, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90932-23 |
Система измерительная СИ1, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
91018-24 |
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
92754-24 |
Система измерений параметров технологического оборудования 373ИК61, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93543-24 |
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93559-24 |
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93595-24 |
Система автоматизированная информационно-измерительная АСУ ТП ИС двигателя Д-18Т, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
93660-24 |
Комплексы измерительно-вычислительные испытательных стендов малых газотурбинных двигателей, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
94010-24 |
Система информационно-измерительная для стенда испытаний поршневых авиационных двигателей мощностью до 85 кВт, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
95228-25 |
Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
95363-25 |
Система измерения и регистрации параметров двигателя, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная контроля параметров двигателя и стендовых систем (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).
Функциональным программным обеспечением является «Специализированное программное обеспечение моторного стенда».
Метрологически значимой частью ПО «Специализированное программное обеспечение моторного стенда» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Специализированное программное обеспечение моторного стенда» |
|
Метрологически значимая часть ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
F3D0E352 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1.4 «Устройство и работа АИИС» руководства по эксплуатации МБДА.2758.0300.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10’1 до Г106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.
ПравообладательАкционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ «ЦИАМ им. П.И. Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
E-mail: info@ciam.ru
Web-сайт www.ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия АИИС основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплекса измерительного магистрально-модульного MIC-236 и в комплекс измерений температур MIC-140 с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно АИИС состоит из: комплекса измерений температур MIC-140 (БЛИЖ.422212.140.003); комплекта кабелей (МРКД.2758.0388.000), (МРКД.2758.0388.001), (МРКД.2758.0388.002); статива датчиков давления (МРКД.2758.0363.100); усилителя заряда программируемого ME-918 (БЛИЖ.421726.918.005); шкафа кроссового (МРКД.2758.0362.100), стойки приборной (МРКД.2758.0361.100).
Функционально АИИС включает в себя следующие измерительные каналы (ИК):
-
- ИК температуры жидкостей и газов;
-
- ИК электрических величин, соответствующих температуре жидкостей и газов;
-
- ИК давления газов и жидкостей;
-
- ИК напряжения постоянного тока, соответствующего давлению;
-
- ИК частоты электрических сигналов;
-
- ИК относительной влажности воздуха;
-
- ИК массового и объемного расхода жидкостей и газов;
-
- ИК напряжения постоянного и переменного тока;
-
- ИК силы постоянного и переменного тока;
-
- ИК виброскорости и виброускорения;
-
- ИК крутящего момента.
ИК крутящего момента силы
Принцип действия ИК крутящего момента силы основан на формировании измерителем крутящего момента силы М (мод. М40, рег. № 86482-22) электрического сигнала, пропорционального моменту крутящему силы, с последующим преобразованием этого сигнала блоком Т42 в цифровую форму в виде цифровых кодов RS-485 с дальнейшей передачей сигнала через преобразователь интерфейсов MOXA 5650-16 на станцию сбора данных для регистрации и отображения.
ИК температуры жидкостей и газов
Выходные сигналы ПИП (ТП-9201, рег. № 48114-11) в виде сопротивления постоянному току поступают ко входам модулей MR-227R3 и MR-227R5 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК температуры воздуха в боксе реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК электрических величин, соответствующих температуре жидкостей и газов
Принцип действия ИК напряжения постоянного тока, соответствующего температуре, реализованы с использованием комплекса измерения температур MIC-140, настроенного на режим измерений напряжений милливольтового диапазона (путём отключения градуировочных характеристик) цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК сопротивления постоянному току, соответствующего температуре, реализованы с использованием модуля MR-227R3 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК давления газов и жидкостей
Выходные сигналы ПИП (АИР-10, рег. № 31654-19) в виде силы постоянного тока в диапазоне от 4 до 20 мА поступают ко входам модулей MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК атмосферного давления реализован с помощью барометра рабочего сетевого БРС-1М (рег. № 16006-97), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения постоянного тока, соответствующего давлению
ИК реализованы с использованием модуля MR-114 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК частоты электрических сигналов
Принцип действия ИК основан на передаче сигнала от ПИП через кабели и нормализаторы МЕ-402 на модуль измерения частоты МВ.-452 комплекса измерительного магистрально-модульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК относительной влажности воздуха в боксе
ИК реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК массового расхода жидкости
Принцип действия ИК массового расхода жидкости основан на использовании в ПИП сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу. Выходной сигнал с ПИП счетчика-расходомера массового МИР (рег. № 68584-17) поступает в виде цифровых кодов RS-485 через преобразователь интерфейсов MOXA 5650-16 на станцию сбора данных для регистрации и отображения.
ИК объемного расхода (прокачки) жидкости
Принцип действия ИК объёмного расхода (прокачки) гидравлической жидкости в линии нагнетания основан на функциональной зависимости частоты переменного тока на выходе преобразователя расхода турбинного (ТПР-8, рег. № 8326-04) от частоты вращения его гидрометрической турбинки, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочее сечение преобразователя. Сигнал частоты переменного тока с ПИП через нормализатор сигналов МЕ-402 поступает на модуль измерения частоты MR-452 комплекса измерительного магистрально-модульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК объемного расхода масла с использованием расходомера-счетчика жидкости «РВШ-ТА» (рег. № 78390-20) может быть реализован двумя способами:
-
- выходной сигнал с ПИП в виде силы постоянного тока в диапазоне от 4 до 20 мА поступает ко входу модуля MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения;
-
- выходной сигнал с ПИП через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК массового расхода воздуха
Измерение массового расхода воздуха основано на функциональной зависимости между расходом воздуха, проходящим через счётчик-расходомер КТМ Дельтапаскаль (рег. № 84221-21), принцип работы которого основан на измерении температуры и перепада давления воздуха во внутренних полостях расходомера и пересчета их по известным градуировочным характеристикам в значения массового расхода воздуха, и выходным сигналом счетчика-расходомера в виде цифровых кодов RS-485 с дальнейшей передачей сигнала через преобразователь интерфейсов MOXA 5650-16 на станцию сбора данных для регистрации и отображения.
ИК напряжения постоянного и переменного тока
ИК напряжения постоянного тока реализованы с использованием модулей MR-227U2 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК напряжения переменного тока реализованы с использованием преобразователей напряжения измерительных ПИН (рег. № 75210-19), сигналы с которых в виде силы постоянного тока в диапазоне от 4 до 20 мА поступают ко входам модулей MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК силы тока
ИК силы постоянного тока реализованы следующим образом: выходные сигналы ПИП (75.ШИСВ, рег. № 78710-20) в виде напряжения постоянного тока в диапазоне от 0 до 75 мВ поступают ко входам модуля MR-227K1 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК силы переменного тока реализованы следующим образом: выходные сигналы ПИП (преобразователи силы тока измерительные ПИТ, рег. № 74910-19) в виде силы постоянного тока в диапазоне от 0 до 20 мА поступают ко входам модуля MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК виброскорости и виброускорения
Выходные сигналы ПИП (АВС 127, рег. № 24038-02; АР1048, рег. № 63426-16) в виде электрического заряда поступают на усилитель заряда МЕ-918, с которого передаются на модуль МR-202 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
Общий вид составных частей АИИС представлен на рисунках 1-7.
Заводской номер (№ 001) наносится в форме информационных табличек на шкаф кроссовый и стойку приборную (рисунки 6 и 7) и в виде цифрового обозначения указан в формуляре МБДА.2758.0300.000 ФО.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам АИИС обеспечивается:
-
- ограничением доступа к месту установки системы;
-
- запиранием стойки приборной (рисунок 1, 5);
-
- запиранием шкафа кроссового (рисунок 2).
Место нанесения знака утверждения типа
Рисунок 1 - Стойка приборная. Вид внешний Рисунок 2 - Шкаф кроссовый. Вид спереди
Место запирания
Рисунок 3 - Шкаф кроссовый. Вид сзади
Рисунок 4 - АРМ. Вид внешний
Рисунок 5 - Запирающий механизм стойки приборной
Система ввтамэт изированная информацией нп-и 1ме ритег ьн ая контроля параметров дви ател» и стендовых систем
МБДА.275В .0300 000
Год выпуска. 202 I -----------------------------------------■!
Стойка приборная АНИС
МР КД 2758.036’ 100
Гид выпуск? Ж1
Рисунок 6 - Заводская маркировка стойки
Система авпмгапчяроммая инфермэцни кнйкамер.ггаг ьная чтнтропя парамстрСс ДЕИГЗПЙПТЯ СТВНПОЯЫХ СИСТНН
Шкаф прессовый АНИС
МБДА.275й.озао.ос:
ГОР выпуска :2021
мркд,275я.[1заг.1оо
A 3№.№27We Ге’Щ ВЫЛуиП:2021^ и'*
Рисунок 7 - Заводская маркировка шкафа кроссового
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
Система автоматизированная информационноизмерительная контроля параметров двигателя и стендовых систем: |
МБДА.2758.0300.000 | |
|
Стойка приборная |
МРКД.2758.0361.100 |
1 шт. |
|
Комплект кабелей |
МРКД.2758.0388.001 |
1 шт. |
|
Шкаф кроссовый |
МРКД.2758.0362.100 |
1 шт. |
|
Комплект кабелей |
МРКД.2758.0388.002 |
1 шт. |
|
Статив датчиков давления |
МРКД.2758.0363.100 |
1 шт. |
|
Комплект кабелей |
МРКД.2758.0388.000 |
1 шт. |
|
Комплекс измерения температур MIC-140 |
БЛИЖ.422212.140.003 |
1 шт. |
|
Усилитель заряда программируемый МЕ-918 |
БЛИЖ.421726.918.005 |
1 шт. |
|
Система автоматизированная информационноизмерительная контроля параметров двигателя и стендовых систем. Формуляр |
МБДА.2758.0300.000 ФО |
1 экз. |
|
Система автоматизированная информационноизмерительная контроля параметров двигателя и стендовых систем. Руководство по эксплуатации |
МБДА.2758.0300.000 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Основные метрологические и технические характеристики АИИС приведены в таблицах 2 - 4.
Таблица 2 -
АИИС
|
Измеряемые параметры (обозначение в системе) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол-во каналов |
|
1 |
2 |
3 |
4 |
5 |
|
ИК крутящего момента на выводном валу двигателя | ||||
|
Крутящий момент на выводном валу двигателя (ИКМ) (Параметр - Мкр икм) |
Крутящий момент силы |
от 250 до 1600 Н^м включ. |
у: ± 0,5 % от ВП (ВП = 1600 Н^м) |
1 |
|
св. 1600 до 3500 Н^м включ. |
6: ± 0,5 % от ИЗ | |||
|
ИК температуры жидкостей и газов | ||||
|
Температура воздуха в боксе (Параметр - t6okc) |
Температура |
(от -40 до +60 °С) |
Д: ± 0,5 °С |
1 |
|
Температура воздуха на входе в двигатель (Параметры - tex 1... tex 6) |
от 233 до 333 K (от -40 до +60 °С) |
6: ± 0,3 % от ИЗ |
6 | |
|
Температура топлива перед расходомером (Параметр - trnl) |
от -40 до +100 °С |
у: ± 1 % от ВП НЗ НЗ =140 °С |
1 | |
|
Температура топлива на входе в двигатель (Параметр - tin вх) |
от -40 до +100 °С |
у: ± 1 % от ВП НЗ НЗ = 140 °С |
1 | |
|
1 |
2 |
3 |
4 |
5 |
|
Температура масла на выходе из двигателя (Параметр - Рм вых) |
Температура |
от -40 до +200 °С |
у: ± 1 % от ВП НЗ НЗ = 240 °С |
1 |
|
Температура масла в маслобаке двигателя (температура масла на входе в двигатель) (Параметр - tM мб) |
от -40 до +110 °С |
у: ± 1 % от ВП НЗ НЗ = 150 °С |
1 | |
|
Температура гидравлической жидкости в гидробаке (Параметр - 1г.ж гб) |
от -40 до +85 °С |
у: ± 1 % от ВП НЗ НЗ = 125 °С |
1 | |
|
Температура консервационного масла на входе в двигатель (Параметр - 1мк вх) |
от +60 до +80 °С |
у: ± 1 % от ВП НЗ НЗ = 80 °С |
1 | |
|
ИК электрических величин, соответствующих температуре жидкостей и газов | ||||
|
Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре выходящих газов (Параметры - tr 1...1г 47) |
Напряжение постоянного тока |
от -2 до +32 мВ |
у: ± 0,2 % от ВП |
47 |
|
Напряжение постоянного электрического тока, соответствующее температуре отбираемого воздуха на фланце отбора (Параметр - 1скв) |
от -2,5 до +31,5 мВ |
у: ± 0,2 % от ВП |
1 | |
|
Сопротивление постоянному току, соответствующее температуре масла на входе в двигатель (Параметр - Рм вх) |
Сопротивление постоянному току |
от 42 до 72 Ом |
у: ± 0,2 % от ВП |
1 |
|
И |
К давления газов и жидкостей | |||
|
Атмосферное давление в боксе (Параметр - Вн) |
Давление абсолютное |
от 93,32 до 103,99 кПа (от 700 до 780 мм рт. ст.) |
Д:±67 Па (± 0,5 мм рт.ст.) |
1 |
|
Полное давление воздуха на входе в двигатель (Параметры - Рполн вх 1...Рполн вх 18) |
от 49,03 до 102,97 кПа (0,5 до 1,05 кгс/см2) |
у: ± 0,3 % от ВП |
18 | |
|
Давление воздуха за компрессором (Параметр - Рк) |
Давление избыточное |
от 0 до 0,932 МПа (от 0 до 9,5 кгс/см2) |
у: ± 0,3 % от ВП |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
Давление масла в канале «Малого шага» регулятора винта (Параметр - Рмш) |
от 0 до 4,9 МПа (от 0 до 50 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление топлива на входе в двигатель (Параметр - Рт вх) |
от 0 до 156,91 кПа (от 0 до 1,6 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление топлива перед форсунками I контура, перед РТ (Параметр - Ртф1) |
от 0 до 2,94 МПа (от 0 до 30 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление топлива перед форсунками II контура (Параметр - Ртф2) |
от 0 до 2,94 МПа (от 0 до 30 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление дозированного топлива (перед РТ) (Параметр - Рт_рт) |
от 0 до 3,92 МПа (от 0 до 40 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление масла на входе в двигатель (стендовый) (Параметр - Рм) |
Давление избыточное |
от 0 до 0,981 МПа (от 0 до 10 кгс/см2) |
у: ± 1 % от ВП |
1 |
|
Давление масла на выходе (Параметр - Рм_вых) |
от 0 до 490 кПа (от 0 до 5 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление наддува маслобака (Параметр - Рв_мб) |
от 0 до 98 кПа (от 0 до 1 кгс/см2) |
у: ± 0,3 % от ВП |
1 | |
|
Полное давление воздуха на фланце отбора (Параметры -Рскв 1...Рскв 3) |
от 0 до 0,981 МПа (от 0 до 10 кгс/см2) |
у: ± 0,3 % от ВП |
3 | |
|
Статическое давление воздуха на расходомерном участке СКВ (Параметр - Рскв_ст) |
от 0 до 0,932 МПа (от 0 до 9,5 кгс/см2) |
у: ± 0,3 % от ВП |
1 | |
|
Давление наддува в системе загрузки гидронасоса (давление гидравлической жидкости в гидробаке) (Параметр - Ргж_гб) |
от 78,453 до 186,326 кПа (от 0,8 до 1,9 кгс/см2) |
у: ± 1 % от ВП |
1 | |
|
Давление гидравлической жидкости в линии нагнетания (Параметр - Ргж) |
от 0 до 16,181 МПа (от 0 до 165 кгс/см2) |
у: ± 1 % от ВП |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
Давление консервационного масла на входе в двигатель (Параметр - Рмк вх) |
Давление избыточное |
от 0 до 156,91 кПа (от 0 до 1,6 кгс/см2) |
у: ± 1 % от ВП |
1 |
|
ИК напряжения постоянного тока, |
соответствующего давлению | |||
|
Напряжение постоянного тока, соответствующее давлению масла на входе в двигатель (Параметр - Рм_вх1, Рм_вх2) |
Напряжение постоянного тока |
от 0 до 50 мВ |
у: ± 0,2 % от ВП |
2 |
|
ИК частоты электрических сигналов | ||||
|
Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора ТК (Параметры - птк 1, птк 2) |
от 100 до 14600 Гц |
6: ± 0,1 % от ИЗ |
2 | |
|
Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора СТ (Параметр - пст) |
Частота переменного тока |
от 50 до 6300 Гц |
6: ± 0,1 % от ИЗ |
1 |
|
Частота напряжения генератора переменного тока фаз А, В, С (Параметры - Frm А, Frm В, Frm С) |
от 300 до 520 Гц |
6: ± 1,0 % от ИЗ |
3 | |
|
ИК относительной влажности | ||||
|
Относительная влажность воздуха в боксе (Параметр - фбокс) |
Относительная влажность |
от 0 % до 99 % |
у: ± 2 % от ВП |
1 |
|
ИК массового и объемного расхода жидкостей и газов | ||||
|
Массовый расход топлива (Параметр - Gt) |
Массовый расход |
от 0 до 300 кг/ч |
6: ± 0,3 % от ИЗ |
1 |
|
Объёмный расход масла (Параметр - Дм) |
Объемный расход |
от 5 до 65 л/мин |
6: ± 1 % от ИЗ |
1 |
|
Объёмный расход (прокачка) гидравлической жидкости в линии нагнетания (Параметр - Qгж) |
Объемный расход |
от 0 до 15 л/мин |
у: ± 3,0 % от ВП НЗ НЗ=15 л/мин |
1 |
|
Массовый расход воздуха (Параметр - Ge скв) |
Массовый расход |
от 0,05 до 0,20 кг/с |
6: ± 1 % от ИЗ |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
ИК напряжения постоянного и переменного тока | ||||
|
Напряжение постоянного тока (Параметры - U6c1, U6c2, Uc3l, исз2, Ucmr С, Ucmr Г) |
Напряжение |
от 0 до 30 В |
у: ± 1 % от ВП |
6 |
|
Напряжение переменного тока фаз A, B, C действующее (Параметры - Urm A, Urm В, Urm С) |
от 0 до 160 В |
у: ± 1 % от ВП |
3 | |
|
ИК силы постоянного и переменного тока | ||||
|
Сила постоянного тока в цепи питания бортовой сети двигателя (Параметры - 1бс1,1бс2) |
Сила постоянного тока |
от 0 до 17 А |
у: ± 2 % от ВП |
2 |
|
Сила постоянного тока стартер-генератора в стартёрном режиме (Параметр - 1стг С) |
от 0 до 1000 А |
у: ± 2 % от ВП |
1 | |
|
Сила постоянного тока стартер-генератора в генераторном режиме (Параметр - 1стг Г) |
от 0 до 750 А |
у: ± 2 % от ВП |
1 | |
|
Сила переменного тока генератора переменного тока фаз А, B, C (Параметры - Irm A, 1гт В, 1гт С) |
Сила переменного тока |
от 0 до 20 А |
у: ± 2 % от ВП |
3 |
|
ИК виброскорости и виброускорения | ||||
|
Виброскорость вдоль продольной оси двигателя в полосе частот от 40 до 1000 Гц (Амплитуда, пик) (Параметры - V1... V6) |
Виброскорость |
от 0 до 100 мм/с |
у: ± 10 % от ВП |
6 |
|
Виброскорость в горизонтальном направлении в полосе частот от 10 до 40 Гц (Амплитуда, пик) (Параметры - V7, V8) |
от 0 до 100 мм/с |
у: ± 10 % от ВП |
2 | |
|
Виброускорение вдоль продольной оси двигателя в полосе частот от 100 до 3000 Гц (Амплитуда, пик) (Параметры - А1.А6) |
Виброускорение |
от 0 до 120 м/с2 |
у: ± 10 % от ВП |
6 |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Примечания:
Y - приведенная погрешность, %; 6 - относительная погрешность, %; Д - абсолютная погрешность в единицах измеряемой величины. | ||||
Таблица 3 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации оборудования в помещении пультовой:
|
от +20 до +24 75 от 84 до 107 |
|
Рабочие условия эксплуатации в помещении испытательного бокса:
|
от -40 до +60 98 от 84 до 107 |
Таблица 4 - Технические характеристики оборудования АИИС
|
Наименование характеристики |
Значение |
|
Параметры электрического питания аппаратуры АИИС: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более: |
3000 |
|
Габаритные размеры составных частей средства измерений, мм, (высотахглубинахширина), не более: | |
|
- стойка приборная МРКД.2758.0361.100 |
2158х599х800 (2273x600x836)* |
|
- шкаф кроссовый МРКД.2758.0362.100 |
2158x800x400 (2212x808x423) |
|
- статив датчиков давления МРКД.2758.0363.100 |
800x600x250 (850x678x300) |
|
- MIC-140-48 Комплекс измерения температур БЛИЖ.422212.140.003 |
400x300x100 |
|
- усилитель заряда программируемый ME-918-12 БЛИЖ.421726.918.005 |
146x65x252 |
|
Масса составных частей, кг, не более: | |
|
- стойка приборная МРКД.2758.0361.100 (с учетом системных блоков, привода, контроллера) |
260 (30) |
|
- шкаф кроссовый МРКД.2758.0362.100 |
126 |
|
- статив датчиков давления МРКД.2758.0363.100 (включая Комплект датчиков давления) |
41 (41,5) |
|
- MIC-140-48 Комплекс измерения температур БЛИЖ.422212.140.003 |
11 |
|
- усилитель заряда программируемый ME-918-12 БЛИЖ.421726.918.005 |
5 |
|
Показатели надежности: | |
|
Наработка на отказ, часов |
5000 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
|
Примечание * - Размеры приведены по крайним, выступающим за основные габаритные размеры оборудования частям деталей, закрепленных на них | |
