Назначение средства измерений:
Система измерительная СИ1 (далее - СИ1) предназначена для измерений напряжений постоянного тока, силы постоянного тока, сопротивления постоянному току, коэффициента преобразования напряжения постоянного тока.
Внешний вид.
Система измерительная СИ1
Рисунок № 1
Внешний вид.
Система измерительная СИ1
Рисунок № 2
Внешний вид.
Система измерительная СИ1
Рисунок № 3
Внешний вид.
Система измерительная СИ1
Рисунок № 4
Внешний вид.
Система измерительная СИ1
Рисунок № 5

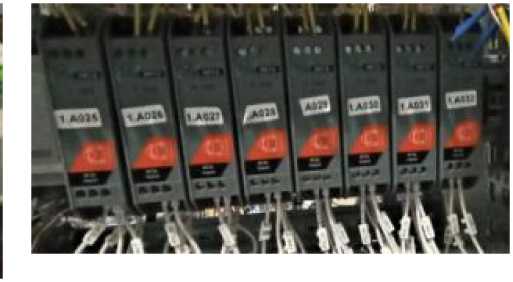

Внешний вид.
Система измерительная СИ1
Рисунок № 6

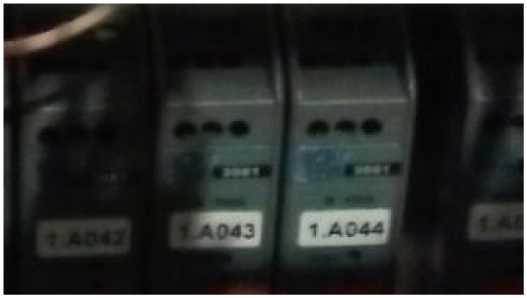

Внешний вид.
Система измерительная СИ1
Рисунок № 7
Внешний вид.
Система измерительная СИ1
Рисунок № 8
Внешний вид.
Система измерительная СИ1
Рисунок № 9
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) включает общее и функциональное ПО.
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входят:
-
- программа управляющая National Instruments «Measurement & Automation Explorer», метрологически значимой частью которой является драйвер NI-DAQmx;
-
- программа управления комплексом MIC «Recorder», метрологически значимой частью которой является программный модуль scales.dll.
Идентификационные данные ФПО приведены в Таблице 1.
Таблица 1- Идентификационные данные ФПО
Идентификационные данные (признаки) |
Значение |
Программа управляющая National Instruments «Measurement & Automation Explorer» | |
Идентификационное наименование ПО |
NI-DAQmx |
Номер версии |
Не ниже 18.0 |
Программа управления комплексом MIC «Recorder» | |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
Уровень защиты ПО и измерительной информации «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на верхний левый угол передней панели стойки СИ1 в виде наклейки.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации БЛИЖ.401202.011.634 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательАкционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес юридического лица: 141080, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)ИНН 5018085734
Адрес юридического лица: 141080, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Адрес места осуществления деятельности: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 13
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Принцип действия СИ1 основан на передаче параметров электрических сигналов (напряжение постоянного тока, сила постоянного тока) и электрических цепей (сопротивление постоянному току, коэффициент преобразования напряжения постоянного тока) с выходов первичных измерительных преобразователей (ПИП) через нормализаторы и блоки гальванической развязки в измерительные модули, с преобразованием в этих модулях параметров электрических сигналов и электрических цепей в цифровую форму и дальнейшей передачей через локальную вычислительную сеть (ЛВС) для обработки и регистрации средствами вычислительной техники.
СИ1 входит в состав «Автоматизированной системы управления испытаниями и технологическими системами сбора и обработки информации».
Конструктивно СИ1 состоит из:
-
— установленного на испытательном стенде щита коммутационного (БЛИЖ.423611.004.006) для подключения ПИП к кабелям;
-
— комплекта кабелей (БЛИЖ.402490.018.367) для передачи сигналов от ПИП на аппаратные средства стойки СИ1;
-
— стойки СИ1 (БЛИЖ.423819.006.016), в которой установлены комплекс измерительный магистрально-модульный MIC-236 (БЛИЖ.422212.236.001-01); аппаратные средства гальванической развязки МЕ-116 (БЛИЖ.421726.116.005) и нормализации сигналов (GSU-0.1, ICP DAS SG-3013, ICP DAS SG-3081) для подачи на измерительные модули; шасси NI PXIe-1084 с измерительными модулями NI PXIe-6355 и NI PXIe-6375; коммутатор ЛВС Zyxel GS1100-16
и использует общие с другими подсистемами «Автоматизированной системы управления испытаниями и технологическими системами, сбора и обработки информации»:
-
— восемь установленных в пультовой рабочих мест операторов (БЛИЖ.401350.012.053) на основе PromPC;
-
— рабочую станцию системного оператора (БЛИЖ.401350.012.054).
Функционально СИ1 включает в себя следующие измерительные каналы (ИК):
ИК напряжения постоянного тока в диапазоне от минус 75 до плюс 75 мВ
Сто двадцать восемь ИК этого типа реализуются тридцатью одним блоком гальванической развязки GSU-0.1 и двумя модулями NI PXIe-6375, установленными в слоты 7 и 9 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом.
Сигнал в форме напряжения постоянного тока в диапазоне от минус 75 до плюс 75 мВ с выхода ПИП подаётся через кабель, подключенный к щиту коммутационному на стенде, на блок гальванической развязки GSU-0.1, а от него - на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
ИК напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В
Шестьдесят четыре ИК данной группы реализуются восемью модулями гальванической развязки МЕ-116 и модулем NI PXIe-6375, установленным в слот 11 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В с выхода ПИП подаётся через кабель, подключенный к щиту коммутационному на стенде, на модуль гальванической развязки МЕ-116, а с выхода этого модуля - на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
ИК силы постоянного тока в диапазоне от 0 до 20 мА
Шестнадцать ИК данной группы реализуются шестнадцатью нормализаторами сигналов тока и гальванической развязки ICP DAS SG-3081 и модулем NI PXIe-6355, установленным в слот 5 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме силы постоянного тока в диапазоне от 0 до 20 мА с выхода ПИП подаётся через кабель, подключенный к щиту коммутационному на стенде, на нормализатор сигналов тока и гальванической развязки ICP DAS SG-3081, с выхода которого напряжение постоянного тока, пропорциональное силе постоянного тока, подаётся на вход измерительного модуля NI PXIe-6355, который выполняет аналого-цифровое преобразование напряжения, пропорционального силе тока, с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
ИК коэффициента преобразования напряжения постоянного тока
Шестнадцать ИК данной группы реализуются восемью модулями ME-320F и модулем PXIe-6355, установленным в шасси NI PXIe-1084. Принцип действия ИК этого типа основан на подаче питающего напряжения с выхода модуля МЕ-320F, установленного в крейте MIC-236, на диагональ подключенного к щиту коммутационному мостового тензометрического мостового датчика и передаче напряжения разбаланса с измерительной диагонали тензометрического мостового датчика на вход модуля МЕ-320F через кабельные линии. Модуль МЕ-320F выполняет гальваническую развязку входных цепей, фильтрацию помех в сигнале тензометрического датчика, компенсацию падения напряжения питания на линиях кабеля и усиление сигнала тензометрического датчика. Сигнал с выхода МЕ-320F в форме напряжения постоянного тока подаётся на вход измерительного модуля NI PXIe-6355, который выполняет его аналого-цифровое преобразование с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
ИК электрического сопротивления в диапазоне от 50 до 200 Ом
Восемь ИК данной группы реализуются восемью нормализаторами сигналов термосопротивлений ICP DAS SG-3013 и модулем PXIe-6355, установленным в шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Выход ПИП через щит коммутационный и кабель подключен ко входу нормализатора сигналов термосопротивлений ICP DAS SG-3013, выполняющего преобразование сопротивления датчика в напряжение постоянного тока и гальваническую развязку выхода датчика и входных цепей измерительного модуля. Напряжение постоянного тока, пропорциональное измеряемому сопротивлению, с выхода нормализатора, подаётся на вход измерительного модуля NI PXIe-6355, который выполняет аналого-цифровое преобразование с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
ИК напряжения постоянного тока в диапазоне от 0 до 30 мВ
Восемь ИК данной группы реализуются четырьмя блоками гальванической развязки и нормализации сигналов GSU-0.1 и модулем NI PXIe-6375, установленным в слот 9 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока в диапазоне от 0 до 30 мВ с выхода ПИП подаётся через кабель, подключенный к щиту коммутационному на стенде, и далее через блок гальванической развязки и нормализации сигналов GSU-0.1 на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.
Общий вид составных частей СИ1 представлен на рисунках 1 - 10.
Заводская маркировка на стойку наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение компонента системы (рисунок 9).
К данному типу средства измерений относится СИ1 с зав. № 001.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам СИ1 обеспечивается:
- ограничением доступа к месту установки системы;
- закрытием стойки СИ1 специальным замком (рисунок 4).
Место нанесения знака утверждения типа указано на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера

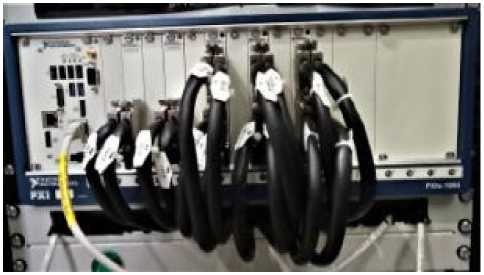

Рисунок 2 - Шасси NI PXIe-1084 с модулями
измерительными

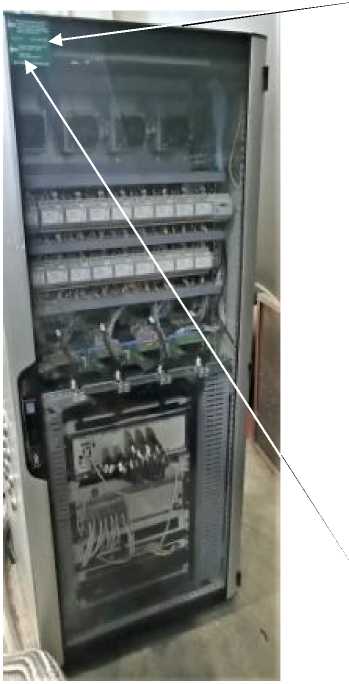

Рисунок 1 - Стойка СИ1. Общий вид

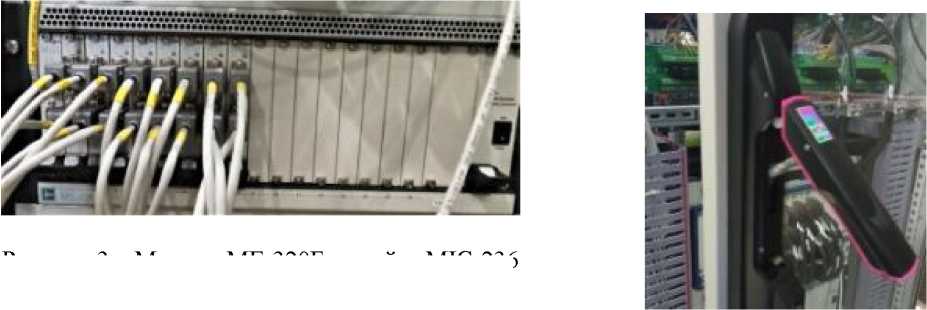

Рисунок 3 - Модули ME-320F в крейте MIC-236
Рисунок 4 - Стойка СИ1. Запирающий
механизм

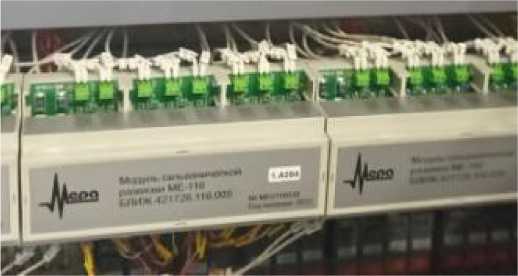

Рисунок 5 - Модуль гальванической развязки
МЕ-116 в стойке СИ1
Рисунок 6 - Блоки гальванической развязки и преобразования сопротивления в напряжение ICP DAS SG-3013

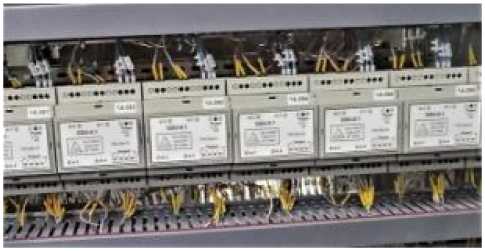

Рисунок 7 - Блоки гальванической развязки и преобразования тока в напряжение ICP DAS SG-3081
Рисунок 8 - Блоки гальванической развязки
GSU-0.1
Зав№: 001 Год выпуска: 2021
Стойка СИ1 БЛИЖ.423819.006.016Зав.Ns: 263404 Год выпуска: 2021

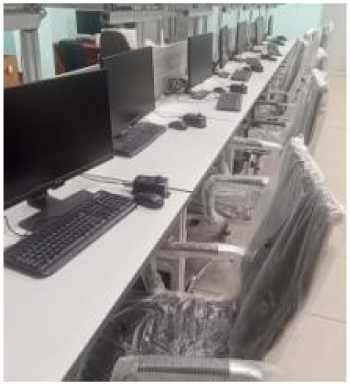

Рисунок 10 - Рабочие места операторов
Рисунок 9 - Стойка СИ1. Маркировка заводская
Таблица 4 -
Наименование |
Обозначение |
Кол-во, шт/экз. |
Система измерительная СИ1 |
- |
1 |
Стойка СИ1 |
- |
1 |
Комплекс измерительный магистральномодульный MIC-236 |
- |
1 |
Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный NI 6355 (номер в Федеральном информационном фонде по обеспечению единства измерений 7613919) |
- |
2 |
Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный NI PXIe-6375 (номер в Федеральном информационном фонде по обеспечению единства измерений 70325-18) |
- |
3 |
Рабочее место оператора |
- |
8 |
Комплект кабелей |
- |
1 |
Формуляр |
БЛИЖ.401202.011.634 ФО |
1 |
Руководство по эксплуатации |
БЛИЖ.401202.011.634 РЭ |
1 |
Таблица 2 - Метрологические характеристики
Наименование измерительных каналов |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерительно го канала, % |
Количество ИК |
1 |
2 |
3 |
4 |
5 |
ИК напряжения постоянного тока | ||||
U75_001 - U75_128 |
Напряжение постоянного тока |
от - 75 до + 75 мВ |
±0,1 |
128 |
ИК напряжения постоянного тока | ||||
U10_01 - U10_64 |
Напряжение постоянного тока |
от - 10 до + 10 В |
±0,1 |
64 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
ИК силы постоянного тока | ||||
I01 - I16 |
Сила постоянного тока |
от 0 до 20 мА |
±0,1 |
16 |
ИК коэффициента преобразования напряжения постоянного тока | ||||
KU01 - KU16 |
Коэффициент преобразования напряжения постоянного тока |
от - 2 до + 2 мВ/В |
±0,2 |
16 |
ИК сопротивления постоянному току | ||||
R01 - R08 |
Электрическое сопротивление |
от 50 до 200 Ом |
±0,2 |
8 |
ИК напряжения постоянного тока | ||||
U30_01 - U30_08 |
Напряжение постоянного тока |
от 0 до 30 мВ |
±0,2 |
8 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, Вт, не более |
1500 |
Габаритные размеры составных частей средства измерений, (ширина х высота х глубина), мм, не более: - стойка СИ1 |
825х2140х825 |
- комплект кабелей |
1100x1360x1100 |
- щит коммутационный |
2110x1200x400 |
Масса составных частей, кг, не более: - стойка СИ1 |
270 |
- комплект кабелей |
147 |
- щит коммутационный |
105 |
Условия эксплуатации: - температура воздуха, °С |
от +10 до +30 |
- относительная влажность воздуха, при температуре плюс 25 °С, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
