Номер по Госреестру СИ: 93543-24
93543-24 Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс измерительно-вычислительный в защищенном
исполнении испытательного стенда № 14-1 (далее - ИВК, Комплекс) предназначен для измерений: напряжения и силы постоянного тока, частоты периодического сигнала, сопротивления постоянному току, относительного напряжения тензорезистивного моста, а также для сбора, обработки, отображения измеренной информации, передачи параметров, архивирования и сохранения информации об измеренных параметрах при проведении стендовых испытаний газотурбинных двигателей.

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 1

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 2

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 3

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 4

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 5

Внешний вид.
Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1
Рисунок № 6
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIC «Recorder» |
|
Метрологически значимая часть ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Описание и работа ИВК» руководства по эксплуатации МБДА.3032.0300.100 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательАкционерное общество «Научно-производственный (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
центр «МЕРА»
ул. Горького, д. 12,
центр «МЕРА»
ул. Горького, д. 12,
Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова») Адрес: 111116, г. Москва, ул. Авиамоторная,д. 2Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Web-сайт: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный (АО «НПЦ «МЕРА»)ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия ИВК основан на передаче параметров электрических сигналов и электрических цепей с выходов первичных измерительных преобразователей (ПИП) через нормализаторы и блоки гальванической развязки в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.
Конструктивно ИВК состоит из: шкафа коммутационного, шкафа кроссировочного, стойки приборной, станции сбора данных, комплекса измерительного магистрально-модульного MIC-140/96, комплекта кабелей, автоматизированных рабочих мест операторов.
Функционально ИВК включает в себя следующие измерительные каналы:
ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК частоты периодического сигнала;
ИК сопротивления постоянному току;
ИК относительного напряжения тензорезистивного моста.
Принцип действия ИК:
- ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа основан на передаче измерительного сигнала в комплекс измерительный магистрально-модульный MIC-140/48 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
- ИК напряжения постоянного тока основан на передаче электрического сигнала на модуль MR-114 в комплекс измерительный магистрально-модульный MIC-236 (MIC-036) для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК силы постоянного тока основан на передаче электрического сигнала на модуль MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК частоты периодического сигнала основан на передаче измерительного сигнала через нормализатор сигнала МЕ-408В на модуль измерения частоты MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК сопротивления постоянному току основан на передаче измерительного сигнала на модуль измерения электрического сопротивления постоянному току MR-227R3 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
-
- ИК относительного напряжения тензорезистивного моста основан на передаче измерительного сигнала на модуль измерения относительного напряжения тензодатчиков MR-212 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием ключом замка на дверях стойки приборной (рисунок 3);
-
- запиранием ключом замка на дверях шкафа кроссировочного (рисунок 1);
-
- наклеиванием наклейки на дверь стойки приборной.
Общий вид составных частей средства измерений представлен на рисунках 1-8.
Заводской номер (№ 001) наносится в форме информационной таблички на шкаф кроссировочный ИВК (рисунок 2) в виде цифрового обозначения указан в формуляре МБДА.3032.0300.100 ФО.
Комплекс измерительновычислительный в защищенном ислсичюнии испыгатепьного стенда №14-1 ИВКММП
Место запирания
кроссировочныи
БЛИЖ,408320.151.110
Гад выпуска 2024 •
Рисунок 1 - Шкаф кроссировочный ИВК. Вид общий
Рисунок 2 - Шкаф кроссировочный ИВК. Бирка
Место запирания
Место нанесения знаков утверждения типа и поверки

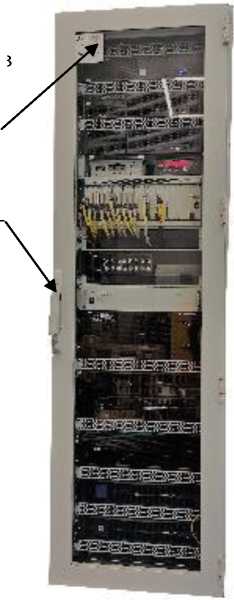

Рисунок 3 - Стойка приборная ИВК с комплексом измерительным магистрально-модульным MIC-236

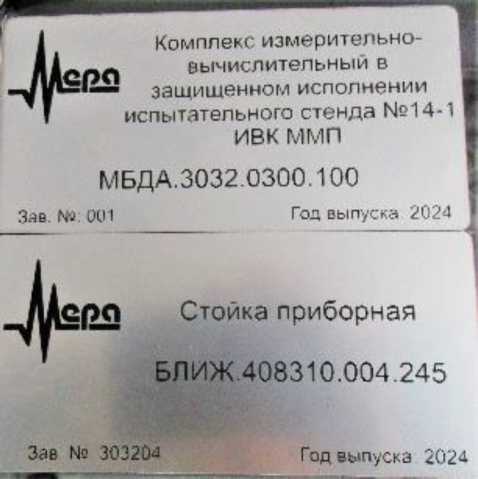

Рисунок 4 - Стойка приборная ИВК. Бирка

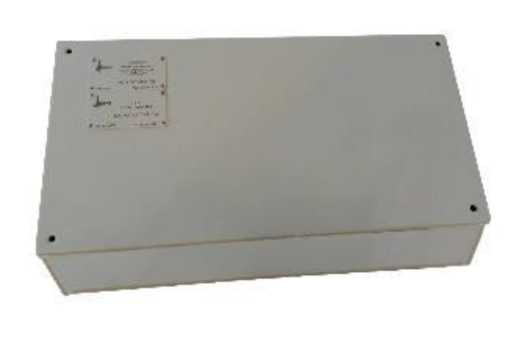

Рисунок 5 - Шкаф коммутационный
МБДА.3032.0300 100
Заа Нг 00» Год выпуска 2024
»*
Шкаф коммутационный
ЯВ|ЬБЛИЖ.4О832О.1 36.199
Год выпуске 2024
Рисунок 6 - Шкаф коммутационный. Бирка

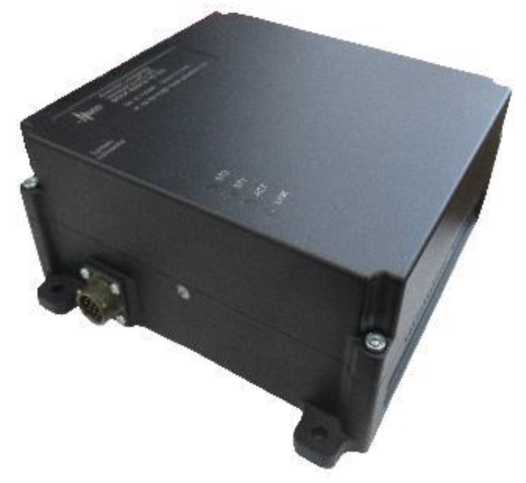

Рисунок 7 - Комплекс измерительный магистрально-модульный MIC-140/48

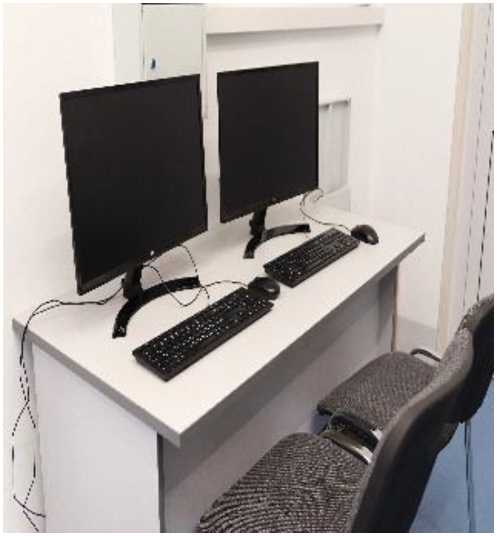

Рисунок 8 - Автоматизированное рабочее место оператора. Вид общий
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
1 |
2 |
3 |
|
Шкаф кроссировочный |
БЛИЖ.408320.151.110 |
1 |
|
Стойка приборная |
БЛИЖ.408310.004.245 |
1 |
|
Электродистанционная система управления |
МРКД.3032.1700.000 |
1 |
|
Автоматизированное рабочее место оператора |
МБДА.3032.0369.001 |
1 |
|
Автоматизированное рабочее место оператора |
МБДА.3032.0369.002 |
1 |
|
Станция сбора данных |
МБДА.3032.0369.003 |
1 |
|
Система определения метеоусловий |
БЛИЖ.402490.021.078 |
1 |
|
Комплекс измерительный магистрально-модульный MIC-140/48 |
БЛИЖ.422212.140.003 |
1 |
|
Шкаф коммутационный |
БЛИЖ.408320.136.199 |
1 |
|
Секция пультовая |
БЛИЖ.413110.001.028 |
1 |
|
Секция пультовая |
БЛИЖ.413110.001.029 |
1 |
|
Секция пультовая |
БЛИЖ.413110.001.030 |
1 |
|
Комплект кабелей |
БЛИЖ.402490.018.492 |
1 |
|
Комплект ТЗИС |
БЛИЖ.402490.021.091 |
1 |
|
Комплект ЗИП |
МБДА.3032.0358.100 |
1 |
|
Многофункциональное устройство |
- |
1 |
|
Методика поверки |
- |
1 |
Метрологические характеристики ИК ИВК приведены в таблице 2.
Таблица 2 - Метрологические характеристики ИВК
|
№ п/п |
Обозначение параметра |
Название параметра |
Диапазон измерения |
о о о к ей « И |
Предел допускаемой погрешности |
|
ИК напряжения постоянного тока, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования первичных преобразователей термоэлектрического типа | |||||
|
1 |
Ut1 - Ut48 |
Напряжение постоянного тока |
от -2 до +55 мВ |
48 |
Y: ± 0,2 % от ВП |
|
ИК напряжения постоянного тока | |||||
|
2 |
иД1 - иД16 |
Напряжение постоянного тока |
от 0 до 10 В |
16 |
Y: ± 0,06 % от ВП |
|
ИК силы постоянного тока | |||||
|
3 |
1Д1 - 1Д64 |
Сила постоянного тока |
от 4 до 20 мА |
64 |
Y: ± 0,1 % от ВП |
|
ИК частоты периодического сигнала | |||||
|
4 |
Nbi - Nb8 |
Частота |
от 1 до 30000 Гц |
8 |
5: ± 0,05 % от ИЗ |
|
ИК сопротивления постоянному току | |||||
|
5 |
Rti - Rt16 |
Сопротивление постоянного тока |
от 0,1 до 200 Ом |
16 |
Y: ± 0,1 % от ВП |
|
Ж относительного напряжения тензорезистивного моста | |||||
|
6 |
Uoi - Uo2 |
Напряжение |
от 0 до 2 мВ/В |
2 |
Y: ± 0,08 % от ВП |
|
Примечания:
| |||||
Основные технические характеристики ИВК приведены в таблице 3.
Таблица 3 - Основные технические
ИВК
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±10 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
6 |
|
Габаритные размеры составных частей средства измерений, мм, (ширинахвысотахглубина), | |
|
не более: | |
|
- шкаф кроссировочный |
1010x2160x440 |
|
- стойка приборная |
600x2158x1070 |
|
- шкаф коммутационный |
603x300x134 |
|
Масса составных частей средства измерений, кг, не более: | |
|
- шкаф кроссировочный |
180 |
|
- стойка приборная |
320 |
|
- шкаф коммутационный |
10 |
|
Рабочие условия эксплуатации: | |
|
- температура воздуха, °С |
от +15 до +40 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
