Номер по Госреестру СИ: 89804-23
89804-23 Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с. (далее -АИИС ПД200), предназначена для измерений: момента крутящего силы, частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя, объёмного расхода (прокачки) охлаждающей жидкости и масла, массового расхода топлива, температуры жидких и газообразных сред, давления жидкостей и газов, виброускорения, напряжения и силы постоянного тока, относительной влажности атмосферного воздуха, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний поршневых двигателей.
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 1
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 2
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 3
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 4
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 5
Внешний вид.
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с.
Рисунок № 6
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 1 руководства по эксплуатации БЛИЖ.401202.100.613 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной для винтового стенда, предназначенной для испытаний поршневых двигателей мощностью до 200 л. с.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794. «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141080, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141070, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495) 783-71-59
Факс: (495) 745-98-93
Web-сайт: www.nppmera.ru
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141080, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия АИИС ПД200 основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы от первичных преобразователей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на автоматизированном рабочем месте (АРМ).
Конструктивно АИИС ПД200 состоит из: стойки приборной, шкафа коммутационного, автоматизированного рабочего места (АРМ) сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей.
Функционально АИИС ПД200 включает в себя измерительные каналы (ИК) физических величин, состоящих из первичных измерительных преобразователей (ПИП), преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их через коммуникационные элементы в измерительные модули комплексов измерительно-вычислительных MIC-236 и MIC-140 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники на АРМ сбора данных.
АИИС ПД200 реализует следующие ИК:
ИК момента крутящего силы;
ИК частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя;
ИК массового расхода топлива;
ИК расхода объёмного (прокачки) охлаждающей жидкости и масла;
ИК давления жидкостей и газов;
ИК температур в диапазоне преобразования ПИП термоэлектрического типа;
ИК температур в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления);
ИК виброускорения;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК температуры атмосферного воздуха;
ИК относительной влажности атмосферного воздуха;
ИК барометрического давления.
Принцип действия ИК:
- момента крутящего силы основан на передаче измерительного сигнала от преобразователя крутящего момента HBM TB2 в виде изменения относительного напряжения на модуль АЦП MR-212 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя, основан на передаче измерительного сигнала от преобразователей частоты вращения Braun A5S и МЭД-1 в виде электрических импульсов на входы модуля измерения частоты импульсного сигнала MR-452 в MIC-236 для измерения частот импульсов и преобразования этих частот в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- массового расхода топлива основан на передаче измерительного сигнала от преобразователя расхода массового Rheonik RHM03L через измерительный преобразователь Rheonik RHE14 в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- расхода объемного (прокачки) охлаждающей жидкости и масла основан на передаче измерительного сигнала от преобразователя расхода турбинного ТПР в виде изменения частоты переменного тока через нормализатор сигналов МЕ-402 на модуль MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- давления жидкостей и газов основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП MR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- температуры в диапазоне преобразования ПИП термоэлектрического типа основан на передаче измерительного сигнала от термоэлектрических преобразователей КТХА в виде изменения напряжения постоянного тока на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ сбора данных и отображения;
-
- температуры в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления) основан на передаче измерительного сигнала от термопреобразователей сопротивления ТСПТ в виде изменения значения сопротивления на модуль МR-227R5 в MIC236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- виброускорения основан на передаче измерительного сигнала от вибропреобразователей АР1038Н через преобразователь заряда МЕ-908 и далее в виде напряжения переменного тока на модуль АЦП МR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- напряжения постоянного тока основан на передаче измерительного сигнала через делитель напряжения на модуль АЦП МR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- силы постоянного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного T201DC в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 и на передаче измерительного сигнала от преобразователя силы тока ПИТ-1000-У-Б40 в виде напряжения постоянного тока на модуль АЦП МR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
-
- температуры атмосферного воздуха основан на передаче измерительного сигнала от измерителя относительной влажности и температуры ИВТМ-7/1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения;
-
- относительной влажности атмосферного воздуха основан на передаче измерительного сигнала от измерителя относительной влажности и температуры ИВТМ-7/1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения;
-
- давления абсолютного барометрического основан на передаче измерительного сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения.
Заводской номер (№ 001) в виде цифрового обозначения указан в формуляре БЛИЖ.401202.100.613 ФО. Заводская маркировка на компоненты системы (стойку и коммутационный шкаф) наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение (рисунки 3 и 5).
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием ключом замка на дверях стойки приборной (рисунок 6);
-
- запиранием ключом замка на дверях шкафа коммутационного (рисунок 7);
-
- наклеиванием наклеек на двери шкафа коммутационного и стойки приборной. Общий вид составных частей средства измерений представлен на рисунках 1-7.

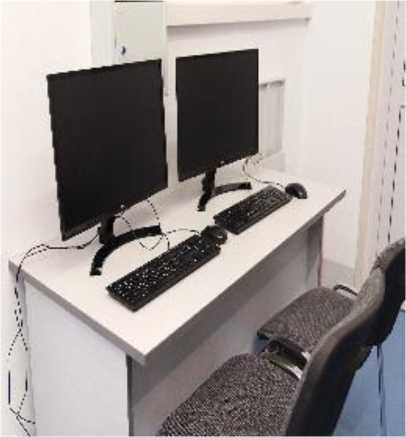

Рисунок 1 - АРМ сбора данных и отображения. Вид общий
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIUIIIIIII
III Illi I

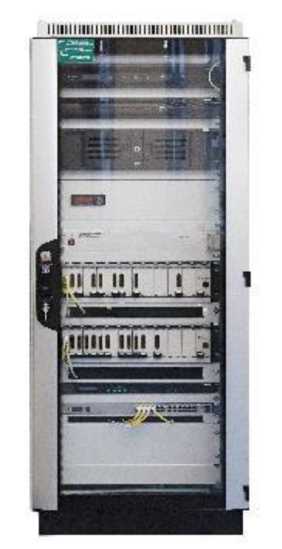

Рисунок 2 - Стойка приборная АИИС ПД200.
Вид общий
Год выпуска 2020
Зав- Ns: 261301
Стойка приборная
БЛИЖ.408310.004.212
Система автоматизированная ;0С1 информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200л .с.
БЛИЖ.401202.100.613
Зав. Ns 001 Гол выпуска 2020

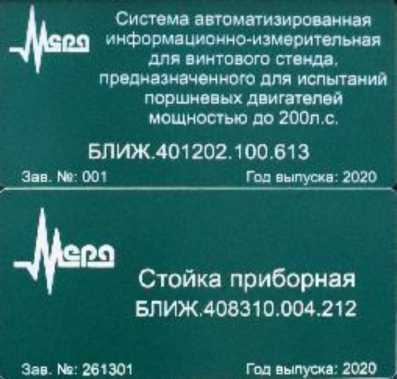

Рисунок 3 - Стойка приборная АИИС ПД200. Бирка

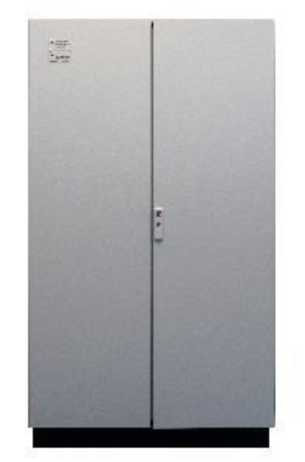

Рисунок 4 - Шкаф коммутационный АИИС
ПД200. Вид общий
■“'ll Система автоматизированная
информационно-измерительная “’ll для винтового стенда,
предназначенного для испытаний поршневых двигателей мощностью до 200л.с.
БЛ ИЖ.401202.100.613
За». № 001
Год выпуске 2020
Шкаф коммутационный
БЛ ИЖ.408320.136.177
Зав. № 261302
Год выпуска 2020
Рисунок 5 - Шкаф коммутационный АИИС
ПД200. Бирка

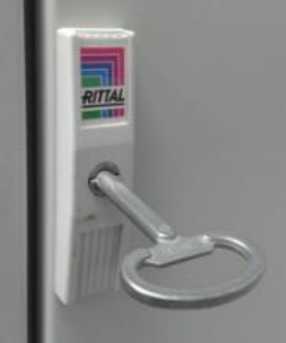

Рисунок 7 - Замок и ключ шкафа коммутационного. Вид общий
Место запирания

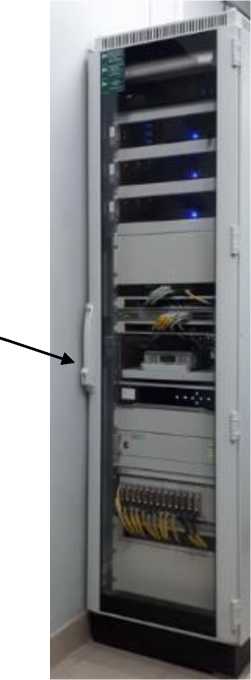

Рисунок 6 - Места расположения знаков утверждения типа и поверки и запирания стойки приборной АИИС ПД200
Таблица 4 -
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт./экз. |
1 |
2 |
3 |
Система автоматизированная информационно измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., в том числе первичные и вторичные преобразователи:
|
БЛИЖ.401202.100.613 |
1 шт. |
Программное обеспечение на CD-диске |
1 шт. | |
Руководство по эксплуатации |
БЛИЖ.401202.100.613 РЭ |
1 экз. |
Формуляр |
БЛИЖ.401202.100.613 ФО |
1 экз. |
Методика поверки |
1 экз. |
Метрологические характеристики (МХ) ИК АИИС ПД200 приведены в таблице 2.
Таблица 2 - МХ ИК АИИС ПД200
Наименование характеристики |
Значение |
ИКмомента крутящего силы | |
Диапазон измерений момента крутящего силы, Н^м |
от 5 до 200 |
Пределы допускаемой, приведенной к верхнему пределу (ВП) погрешности измерений момента крутящего силы, % |
± 0,5 |
Диапазон измерений момента крутящего силы, Н^м |
от 200 до 400 |
Пределы допускаемой относительной погрешности измерений момента крутящего силы, % |
± 0,5 |
Количество ИК (Мс) |
1 |
ИК частоты электрических сигналов, соответствующих частоте вращения коленчатого вала | |
Диапазон измерений частоты электрических сигналов (соответствующих диапазону частот вращения коленчатого вала от 2 до 7000 об/мин), Гц |
от 2 до 7000 |
Пределы допускаемой приведенной к ВП погрешности измерений частоты электрических сигналов, соответствующей частоте вращения коленчатого вала, % |
± 0,2 |
Количество ИК (Nkb в, Nkb м) |
2 |
ИК массового расхода топлива | |
Диапазон измерений расхода массового топлива, кг/ч |
от 30 до 300 |
Пределы допускаемой абсолютной погрешности измерений расхода массового топлива, кг/ч |
± 1,5 |
Количество ИК (Gti, Gt2) |
2 |
продолжение таблицы 2
ИК расхоДа объемного (прокачки) охлажДающей жиДкости и масла | |
Диапазон измерений расхода объемного охлаждающей жидкости, л/с |
от 0,25 до 1,60 |
Пределы допускаемой, приведенной к ВП погрешности измерений расхода объемного охлаждающей жидкости, % |
± 1 |
Количество ИК (Ож) |
1 |
Диапазон измерений расхода объемного (прокачки) масла, л/с |
от 0,12 до 0,60 |
Пределы допускаемой, приведенной к ВП погрешности измерений расхода объемного (прокачки) масла, % |
± 3 |
Количество ИК (Ом) |
1 |
ИК Давления | |
Диапазон измерений давления избыточного, МПа |
от 0,03 до 0,20 |
Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % |
± 1 |
Количество ИК (Равр) |
1 |
Диапазон измерений давления избыточного, МПа |
от 0 до 0,5 |
Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % |
± 1 |
Количество ИК (Ртвх) |
1 |
Диапазон измерений давления избыточного, МПа |
от 0,1 до 1,0 |
Пределы допускаемой приведенной к ВП погрешности измерений давления избыточного, % |
± 1 |
Количество ИК (РМВЫХ) |
1 |
Диапазон измерений давления абсолютного, МПа |
от 0,06 до 0,12 |
Пределы допускаемой приведенной к ВП погрешности измерений давления абсолютного, % |
± 0,5 |
Количество ИК (РГВХТ) |
1 |
Диапазон измерений давления избыточного, МПа |
от 0 до 0,2 |
Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % |
± 1 |
Количество ИК (РАГВЫХТ, РАСГВЫХТ) |
2 |
Диапазон измерений давления абсолютного, МПа |
от 0,06 до 0,30 |
Пределы допускаемой, приведенной к ВП погрешности измерений давления абсолютного, % |
± 0,5 |
Количество ИК (РГВЫХТ) |
1 |
Диапазон измерений давления избыточного, МПа |
от 0 до 0,3 |
Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % |
± 1 |
Количество ИК (РАГВХТ, РГК) |
2 |
ИК температур в Диапазоне преобразования ПИП терморезистивного типа | |
Диапазон измерений температуры, °С |
от -40 до +60 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1 |
Количество ИК (Тввхд) |
1 |
продолжение таблицы 2
Диапазон измерений температуры, °С |
от -50 до +150 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1 |
Количество ИК (Тввхт, Тввыхто, Тввыхтм) |
3 |
Диапазон измерений температуры, °С |
от -50 до +150 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 2 |
Количество ИК (Тввыхт) |
1 |
Диапазон измерений температуры, ° |
от -50 до +60 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1 |
Количество ИК (Тт) |
1 |
Диапазон измерений температуры, °С |
от -50 до +70 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1 |
Количество ИК (Твр) |
1 |
Диапазон измерений температуры, °С |
от 0 до 150 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1,5 |
Количество ИК (Тгц1, Тгц2, Тгц3, Тгц4, Тмб, Тмвхтм , Тмвыхтм) |
7 |
Диапазон измерений температуры, °С |
от 0 до 150 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 3 |
Количество ИК (ТЖВХ, ТЖВЫХ) |
2 |
ИК температур в Диапазоне преобразования ПИП термоэлектрического типа | |
Диапазон измерений температуры, °С |
от 0 до 200 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1 |
Количество ИК (Тбц1-Тбц8, Тдд1-Тдд8) |
16 |
Диапазон измерений температуры, °С |
от 0 до 1000 |
Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % |
± 1,5 |
Количество ИК (Твыхц1, Твыхц2, Твыхцз, Твыхц4, Твыхц5, Твыхцб, Тгвхт) |
7 |
ИК виброускорения | |
Диапазон измерений виброускорения в диапазоне частот от 100 до 1000 Гц, g |
от 0 до 100 |
Пределы допускаемой, приведенной к ВП погрешности измерений виброускорения, % |
± 12 |
Количество ИК (Авбр1- Авбр15) |
15 |
ИК напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 30 |
Пределы допускаемой, приведенной к ВП погрешности измерений напряжения постоянного тока, % |
± 1 |
Количество ИК (Use) |
1 |
окончание таблицы 2
ИК силы постоянного тока | |
Диапазон измерений силы постоянного тока, А |
от 0 до 40 |
Пределы допускаемой, приведенной к ВП погрешности измерений силы постоянного тока, % |
± 1 |
Количество ИК (1сц) |
1 |
Диапазон измерений силы постоянного тока, А |
от 0 до 1000 |
Пределы допускаемой, приведенной к ВП погрешности измерений силы постоянного тока, % |
± 1 |
Количество ИК (1эс) |
1 |
ИК барометрического Давления | |
Диапазон измерений давления абсолютного барометрического, мм рт. ст. |
от 720 до 780 |
Пределы допускаемой, абсолютной погрешности измерений давления абсолютного барометрического, мм рт. ст. |
± 0,5 |
Количество ИК (Рб) |
1 |
ИК относительной влажности атмосферного воздуха | |
Диапазон измерений относительной влажности воздуха в рабочем боксе, % |
от 0 до 99 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
± 2 |
Количество ИК (Параметр: Rh ) |
1 |
ИК температуры атмосферного возДуха | |
Диапазон измерений температуры, °С |
от -40 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 1,6 |
Количество ИК (Тав) |
1 |
Таблица 3 - Основные технические характеристики АИИС ПД200
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230 ± 23 |
- частота переменного тока, Гц |
50 ± 1 |
Потребляемая мощность, В^А, не более |
2000 |
Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не | |
более: | |
- АРМ сбора данных и отображения |
1500х140х1000 |
- стойка приборная АИИС ПД200 |
2160х600х800 |
- шкаф коммутационный АИИС ПД200 |
2110x1200x400 |
Масса составных частей, кг, не более: | |
- АРМ сбора данных и отображения |
50 |
- стойка приборная АИИС |
255 |
- шкаф коммутационный АИИС |
200 |
продолжение таблицы 3
Условия эксплуатации: | |
|
от 10 до 30 от 30 до 80 от 84 до 106 |
Показатели надежности: | |
|
5000 |
измерений максимальной продолжительностью 8 ч |
0,9984 |
