Принцип действия ИИС АПД-80 основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы от первичных преобразователей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.

Конструктивно ИИС АПД-80 состоит из: стойки приборной, шкафа кроссировочного, станции сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей.

Функционально ИИС АПД-80 включает в себя измерительные каналы (ИК) физических величин, состоящих из первичных измерительных преобразователей (ПИП), преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их через коммуникационные элементы в измерительные модули комплекса измерительновычислительного MIC-236 для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники на станции сбора данных.

ИИС АПД-80 реализует следующие ИК:

• -   ИК крутящего момента силы;

• -   ИК частот вращения валов двигателя;

• -   ИК массового расхода топлива;

• -   ИК объёмного расхода (прокачки) масла;

• -   ИК абсолютных и избыточных давлений газообразных и жидких сред;

• -   ИК температур в диапазоне преобразования ПИП термоэлектрического типа;

• -   ИК температур в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления);

• -   ИК СКЗ виброскорости;

• -   ИК напряжения постоянного тока;

• -   ИК силы постоянного тока;

• -   ИК температуры и относительной влажности атмосферного воздуха.

Принцип действия ИК крутящего момента силы основан на формировании ПИП МА20-500 электрического сигнала, пропорционального моменту крутящему силы, с последующим преобразованием этого сигнала блоком Т42 в цифровую форму и передачей цифровых кодов через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК частот вращения валов двигателя основан на передаче измерительного сигнала от преобразователя частоты вращения МЭД-1 в виде изменения частоты прямоугольных импульсов на модуль АЦП MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК массового расхода топлива основан на формировании измерительного сигнала преобразователем расхода массового Rheonik RHM02L кориолисовского, переводе сигнала измерительным преобразователем Rheonik КИЕ26 в цифровую форму и передаче кодов через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК расхода объемного (прокачки) масла основан на передаче измерительного сигнала от преобразователя расхода объемного ТПРГ20-8-1 в виде изменения частоты переменного тока через нормализатор сигналов МЕ-402 на модуль MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК абсолютных и избыточных давлений газообразных и жидких сред основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП МВ.-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации; ИК барометрического давления реализован с помощью барометра рабочего сетевого БРС-1М цифровой сигнал с которого поступает через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры в диапазоне преобразования ПИП термоэлектрического типа основан на передаче измерительного сигнала от термоэлектрических преобразователей КТХА в виде изменения напряжения постоянного тока на модуль аналогового ввода ОВЕН МВ210-101 и далее, в виде цифрового кода через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления) основан на передаче измерительного сигнала от термопреобразователей сопротивления в виде изменения величины сопротивления на модуль МR-227R5 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК СКЗ виброскорости основан на передаче измерительного сигнала от преобразователя виброскорости AV02-01-0,08 в виде изменения величины постоянного тока на модуль МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК напряжения постоянного тока основан на передаче сигнала с выхода генератора на модуль МR-227U2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК силы постоянного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного ПИТ-150-У-4/20-Б14 в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры и относительной влажности атмосферного воздуха основан на передаче измерительного сигнала от термогигрометра ИВТМ-7 в виде цифрового кода через преобразователь интерфейсов MOXA Nport IA5450A и локальную сеть в станцию сбора данных для отображения и регистрации.

По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.

Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение, которая находится в левом верхнем углу передней дверцы стойки приборной (рисунки 2-4). Нанесение знака поверки на средство измерений не предусмотрено.

Защита от несанкционированного доступа к компонентам Системы обеспечивается:

- ограничением доступа к месту установки системы;

• - запиранием ключом замка на дверях стойки приборной (рисунок 4);

• - запиранием ключом замка на дверях шкафа коммутационного (рисунок 3). Общий вид составных частей средства измерений представлен на рисунках 1-4.

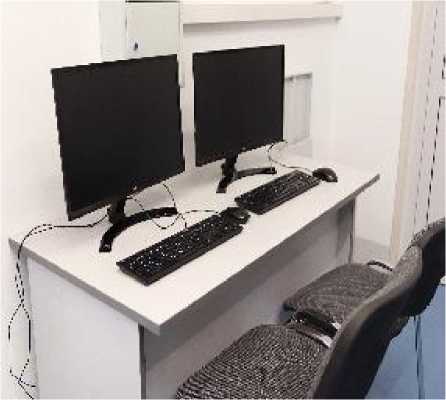

  Рисунок 1 - Станция сбора данных и отображения. Вид общий

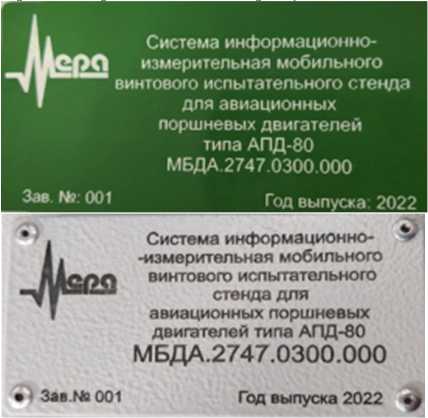

  Рисунок 2 - Информационные таблички



  Информационные таблички

  Места запирания

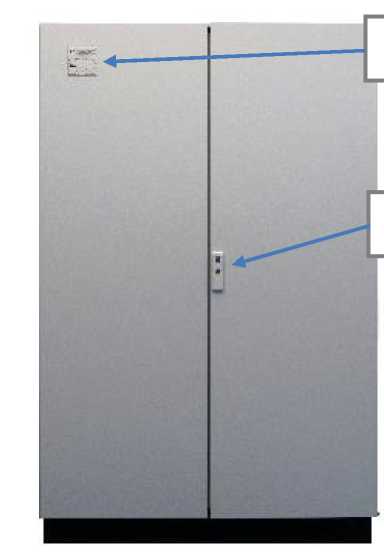

  Рисунок 3 - Шкаф коммутационный

  ИИС АПД-80. Вид внешний



  Рисунок 4 - Стойка приборная

  ИИС АПД-80. Вид внешний

Таблица 4 -

Метрологические характеристики (МХ) ИК ИИС АПД-80 приведены в таблице 2.

Таблица 2 - Метрологические характеристики ИИС АПД-80

Продолжение таблицы 2

Примечания:

ВП - верхний предел измерения;

ИЗ - измеряемое значение;

Y - приведенная погрешность, %;

6 - относительная погрешность, %;

Д - абсолютная погрешность в единицах измеряемой величины.

Таблица 3 - Основные технические характеристики
