Принцип действия СИ2 основан на передаче параметров электрических сигналов (напряжение постоянного тока, сила постоянного тока) и электрических цепей (сопротивление постоянному току, коэффициент преобразования напряжения постоянного тока) с выходов первичных измерительных преобразователей (ПИП) через нормализаторы и блоки гальванической развязки в измерительные модули с преобразованием в этих модулях параметров электрических сигналов и электрических цепей в цифровую форму и дальнейшей передачей через локальную вычислительную сеть (ЛВС) для регистрации средствами вычислительной техники.

СИ2 входит в состав «Автоматизированной системы управления испытаниями и технологическими системами, сбора и обработки информации».

Конструктивно СИ2 состоит из:

• —   комплекта кабелей для передачи сигналов от ПИП на аппаратные средства стойки СИ2;

• —   стойки СИ2, в которой установлены аппаратные средства гальванической развязки и нормализации сигналов для подачи на измерительные модули, шасси с измерительными модулями; коммутатор ЛВС

и использует общие с другими подсистемами «Автоматизированной системы управления испытаниями и технологическими системами, сбора и обработки информации»:

• —   восемь установленных в пультовой рабочих мест операторов на основе PromPC;

• —   рабочую станцию системного оператора.

Функционально СИ2 включает в себя следующие измерительные каналы (ИК): ИК напряжения постоянного тока в диапазоне от минус 75 до плюс 75 мВ

Сто двадцать восемь ИК этого типа реализуются тридцатью одним блоком гальванической развязки GSU-0.1 и двумя модулями NI PXIe-6375, установленными в слоты 7 и 9 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока с выхода ПИП подаётся через кабель на установленный в стойке СИ2 блок гальванической развязки GSU-0.1, а от него - на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

ИК напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В

Шестьдесят четыре ИК данной группы реализуются восемью модулями гальванической развязки МЕ-116 и модулем NI PXIe-6375, установленным в слот 11 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока с выхода ПИП подаётся через кабель на установленный в стойке СИ2 модуль гальванической развязки МЕ-116, а с выхода этого модуля - на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

ИК силы постоянного тока в диапазоне от 0 до 20 мА

Шестнадцать ИК данной группы реализуются шестнадцатью нормализаторами сигналов тока и гальванической развязки ICP DAS SG-3081 и модулем NI PXIe-6355, установленным в слот 5 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме силы постоянного тока с выхода ПИП подаётся через кабель на установленный в стойке СИ2 нормализатор сигналов тока и гальванической развязки ICP DAS SG-3081, с выхода которого напряжение постоянного тока, пропорциональное силе постоянного тока, подаётся на вход измерительного модуля NI PXIe-6355, который выполняет аналого-цифровое преобразование этого напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

ИК коэффициента преобразования напряжения постоянного тока

Шестнадцать ИК данной группы реализуются восемью модулями ME-320F и модулем PXIe-6355, установленным в шасси NI PXIe-1084. Принцип действия ИК этого типа основан на подаче с выхода модуля МЕ-320F питающего напряжения на диагональ подключенного к кабелю стойки СИ2 тензометрического мостового датчика, установленного в крейте MIC-236, и передаче напряжения разбаланса с измерительной диагонали тензометрического мостового датчика на вход модуля МЕ-320F через кабельные линии. Модуль МЕ-320F выполняет гальваническую развязку входных цепей, фильтрацию помех в сигнале тензометрического датчика, компенсацию падения напряжения питания на линиях кабеля и усиление сигнала тензометрического датчика. Сигнал с выхода МЕ-320F в форме напряжения постоянного тока подаётся на вход измерительного модуля NI PXIe-6355, который выполняет его аналого-цифровое преобразование с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

ИК электрического сопротивления в диапазоне от 50 до 200 Ом

Восемь ИК данной группы реализуются восемью нормализаторами сигналов термосопротивлений ICP DAS SG-3013 и модулем PXIe-6355, установленным в шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Выход ПИП через кабель подключен ко входу установленного в стойке СИ2 нормализатора сигналов термосопротивлений ICP DAS SG-3013, выполняющего преобразование сопротивления датчика в напряжение постоянного тока и гальваническую развязку выхода датчика и входных цепей измерительного модуля. Напряжение постоянного тока, пропорциональное измеряемому сопротивлению, с выхода нормализатора, подаётся на вход измерительного модуля NI PXIe-6355, который выполняет аналого-цифровое преобразование с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

ИК напряжения постоянного тока в диапазоне от 0 до 30 мВ

Шестнадцать ИК данной группы реализуются четырьмя блоками гальванической развязки и нормализации сигналов GSU-0.1 и модулем NI PXIe-6375, установленным в слот 9 шасси NI PXIe-1084. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока с выхода ПИП подаётся через кабель на вход установленного в стойке СИ2 блока гальванической развязки и нормализации сигналов GSU-0.1, а с его выхода -на вход измерительного модуля NI PXIe-6375, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером PXIe-8840 шасси NI PXIe-1084 под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на рабочее место оператора для регистрации, обработки и отображения.

Общий вид составных частей СИ2 представлен на рисунках 1 - 10.

Заводская маркировка на стойку наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение компонента системы (рисунок 9).

К данному типу средства измерений относится СИ2 с зав. № 001.

Нанесение знака поверки на средство измерений не предусмотрено.

Защита от несанкционированного доступа к компонентам СИ2 обеспечивается:

- ограничением доступа к месту установки системы;

- закрытием стойки СИ2 специальным замком (рисунок 4).

Место нанесения знака утверждения типа показано на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 2 - Шасси NI PXIe-1084 с

модулями измерительными

Место нанесения заводского номера

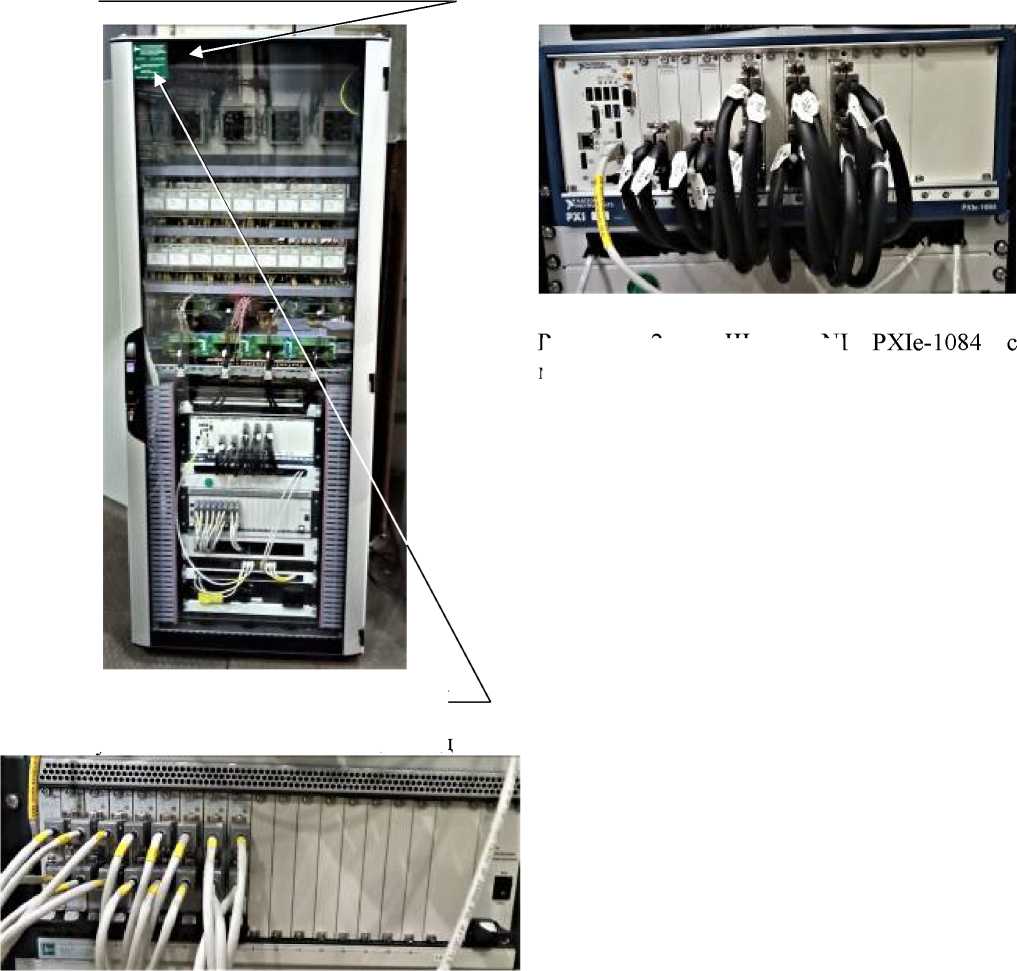

1 - Стойка СИ2. Общий вид

Рисунок 3 - Модули ME-320F в крейте MIC-236

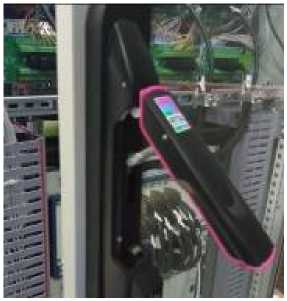

Рисунок 4 - Стойка СИ2. Запирающий ме-

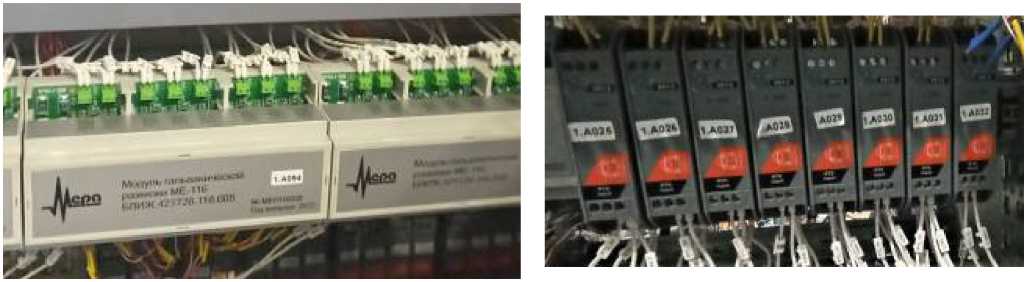

Рисунок 5 - Модуль гальванической развязки

МЕ-116 в стойке СИ2

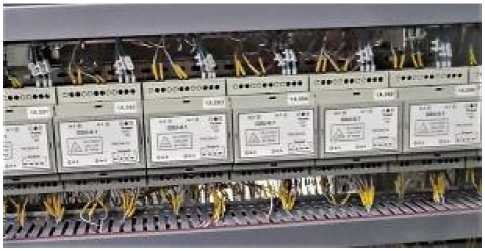

Рисунок 6 - Блок гальванической развязки и преобразования сопротивления в напряжение ICP DAS SG-3013

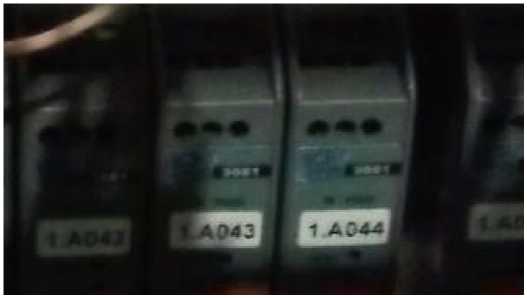

Рисунок 7 - Блок гальванической развязки и преобразования тока в напряжение ICP DAS SG-3081

Рисунок 8 - Блоки гальванической развязки

GSU-0.1

Система измерительная СИ2

БЛИЖ.401202.012634

Зав№: 001 Год выпуска: 2021

Стойка СИ2

БЛИЖ.423819-006017

Зав.№: 263405          ^ГОД выпуска 2021

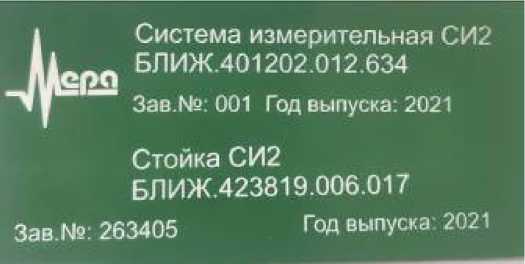

Рисунок 9 - Стойка СИ2. Маркировка заводская

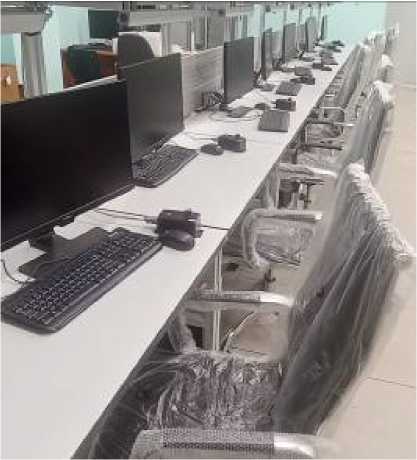

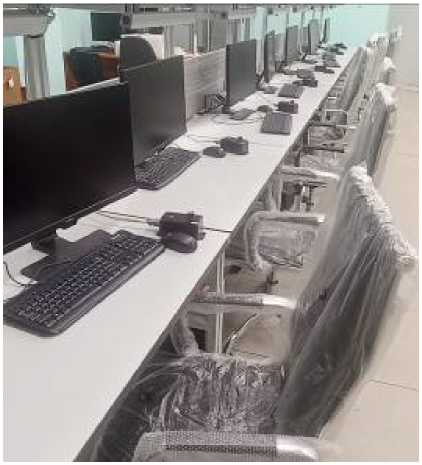

Рисунок 10 - Рабочие места операторов

Таблица 4 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Технические характеристики СИ2 приведены в таблице 3.

Таблица 3 - Основные технические характеристики
