Номер по Госреестру СИ: 90064-23
90064-23 Система измерений динамических параметров мобильная DDS-M
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений динамических параметров мобильная DDS-М (далее -СИДП М DDS-М) предназначена для измерений величин отклонения сопротивлений одиночных тензометров, напряжений на измерительных диагоналях мостовых тензометрических датчиков, величин заряда, напряжений переменного тока, частот периодических сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний изделия ПД-8 и его модификаций в ПАО «ОДК-Сатурн».
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 1
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 2
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 3
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 4
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 5
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 6
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 7
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 8
Внешний вид.
Система измерений динамических параметров мобильная DDS-M
Рисунок № 9
Общие сведения
Дата публикации - 04.10.2023
Срок свидетельства -
Номер записи - 192005
ID в реестре СИ - 1411308
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королев
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2065 от 2023.10.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений динамических параметров мобильная DDS-M (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79465-20 |
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785, Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
80279-20 |
Система автоматизированная измерения и обработки параметров "ПАРУС-МС", Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
86795-22 |
Система измерений динамических параметров, DDS-M 13 Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89539-23 |
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89804-23 |
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
89959-23 |
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26), Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90037-23 |
Комплекс динамических исследований испытательных стендов №27 и №28, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90064-23 |
Система измерений динамических параметров мобильная DDS-M, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90395-23 |
Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90890-23 |
Система управления нагревом с измерительными каналами энергетических параметров, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90931-23 |
Система измерительная СИ2, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
90932-23 |
Система измерительная СИ1, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
|
91018-24 |
Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП, Обозначение отсутствует Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА") (РОССИЯ Московская обл., г. Королев) |
ОТ МП |
1 год |
Кто поверяет Система измерений динамических параметров мобильная DDS-M (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерений динамических параметров мобильная DDS-M (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в Таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол станции сбора данных в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.819 РЭ-ЛУ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2Ч09 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ «ЦИАМ им. П.И. Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия СИДП М DDS-М основан на передаче параметров электрических сигналов (напряжение) и электрических цепей (сопротивление, заряд) с выходов первичных измерительных преобразователей (ПИП) в измерительные модули четырёх комплексов измерительных MIC-553PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно СИДП М DDS-М состоит четырёх станций сбора данных, представляющих собой установленные в четырёх ударопрочных шкафах-контейнерах (кейсах) с типоразмерами 9U/610 комплексы измерительные MIC-553PXI; четырёх операторских станций, процессорные блоки которых установлены в кейсах вместе с комплексами измерительными MIC-553PXI; блоков синхронизации процессов сбора данных, элементов локальной вычислительной сети и блоков питания, установленных в четырех специальных кейсах приборных c типоразмерами 3U/610; коммутационных элементов (кабелей) для подключения ПИП ко входам комплексов измерительных.
Функционально СИДП М DDS-M включает в себя следующие измерительные каналы (ИК):
-
- ИК величины отклонения сопротивления одиночного тензометра;
-
- ИК напряжения на измерительной диагонали тензометрического датчика;
-
- ИК величины заряда;
-
- ИК амплитуды напряжения переменного тока,
-
- ИК частоты периодического сигнала.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-224 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты периодического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Общий вид составных частей СИДП М DDS-М представлен на рисунках 1 - 7.
Заводской номер (№ 001) системы наносится на станцию сбора данных в форме информационной таблички, содержащей буквенно-цифровое обозначение (рисунки 1 и 8). Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам СИДП М DDS-М обеспечивается:
-
- ограничением доступа к месту установки системы;
-
- закрытием кейсов специальными замками (рисунок 4).

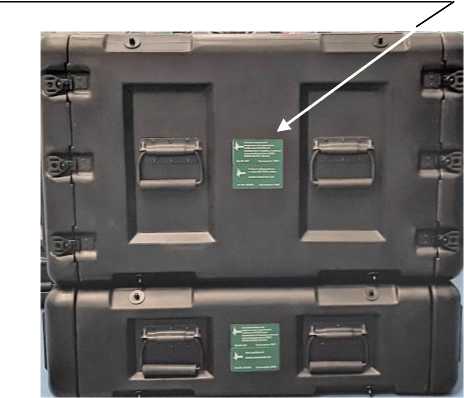

Место нанесения заводской маркировки

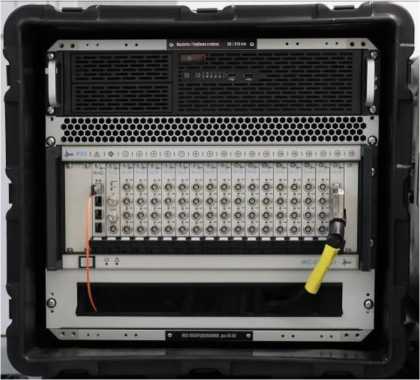

Рисунок 1 - Станция сбора данных. Общий вид Рисунок 2 - Станция сбора данных
БЛИЖ.408310.002.132. Комплекс измерительный MIC-553PXI и PromPC

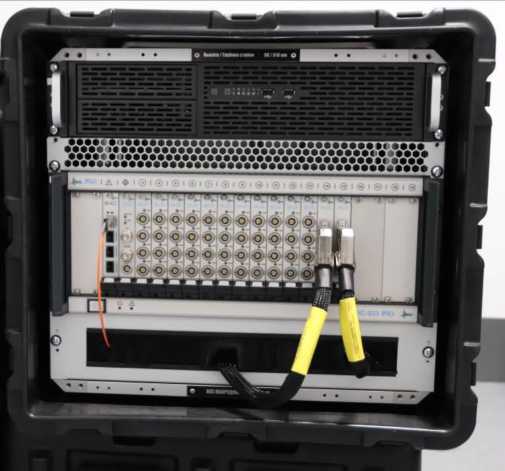

Рисунок 3 - Станция сбора данных
БЛИЖ.408310.002.132-01. Комплекс измери-

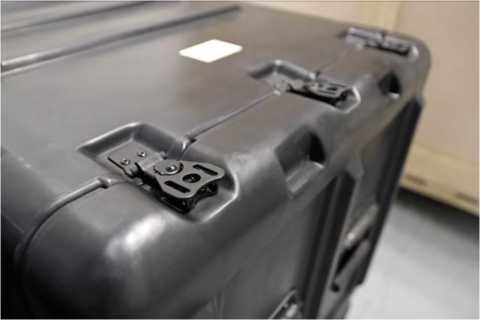

Рисунок 4 - Станция сбора данных
БЛИЖ.408310.002.132. Запирающий механизм кейса
тельный MIC-553PXI и PromPC

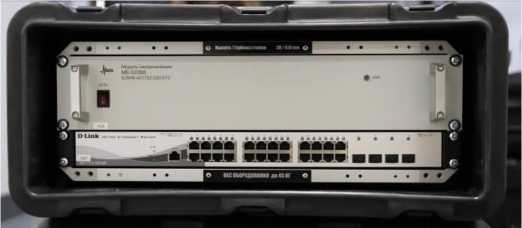

Рисунок 5 - Кейс приборный
БЛИЖ.408310.002.134

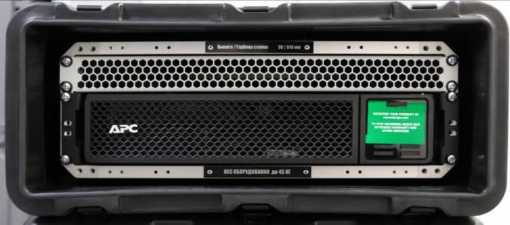

Рисунок 6 - Кейс приборный
БЛИЖ.408310.002.133

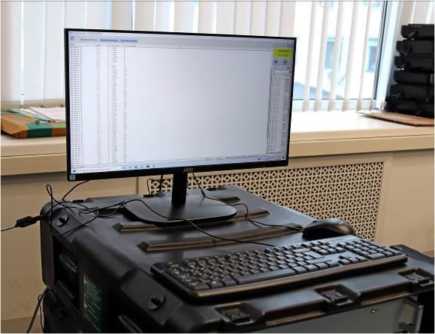

Рисунок 7 - Операторская станция №1
Система измерений динамических параметров мобильная DDS-M
БЛИЖ.401202.100.819
Зав.№: 001 Год выпуска: 2022
Станция сбора данных на базе MIC-553 в кейсе
БЛИЖ.408310.002.132
Зав.№: 281901 Год выпуска: 2022
Рисунок 8 - Заводская маркировка станции сбора данных
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт/экз. |
|
Система измерений динамических параметров мобильная DDS-М в составе: |
БЛИЖ.401202.100.819 |
1 |
|
Станция сбора данных на базе MIC-553 в кейсе |
БЛИЖ.408310.002.132 |
2 |
|
Станция сбора данных на базе MIC-553 в кейсе |
БЛИЖ.408310.002.132-01 |
2 |
|
Кейс приборный |
БЛИЖ.408310.002.133 |
2 |
|
Кейс приборный |
БЛИЖ.408310.002.134 |
2 |
|
Операторская станция |
БЛИЖ.401350.012.068 |
4 |
|
Комплект кабелей |
БЛИЖ.402490.018.441 |
1 |
|
Система измерений динамических параметров мобильная DDS-М. Формуляр |
БЛИЖ.401202.100.819 РЭ-ЛУ |
1 |
|
Система измерений динамических параметров мобильная DDS-М. Руководство по эксплуатации |
БЛИЖ.401202.100.819 ФО-ЛУ |
1 |
|
Методика поверки |
- |
1 |
Основные метрологические и технические характеристики СИДП М DDS-М приведены в таблицах 2, 3
Таблица 2 - МХ СИДП М DDS-М
|
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Предел допускаемой погрешности |
Кол-во ИК |
|
ИК величины отклонения сопротивления одиночного тензометра | ||||
|
Отклонение сопротивления одиночного тензометра (Параметры: DT01 - DT104) |
Изменение электрического сопротивления |
от -0,67 до +0,67 Ом |
у: ±0,4 % от ДИ |
104 |
|
ИК напряжения на измерительной диагонали тензометрического датчика | ||||
|
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST16) |
Напряжение постоянного тока |
от -10 до +10 мВ |
у: ±0,5 % от ДИ |
16 |
|
ИК величины заряда | ||||
|
Заряд (Параметры: Q01 - Q88) |
Электрический заряд |
от 1 до 100000 пКл |
у: ±0,5 % от ВП |
88 |
|
ИК амплитуды напряжения переменного тока | ||||
|
Напряжение переменного тока (Параметры: U01 - U48) |
Напряжение переменного тока |
от -10 до +10 В |
у: ±0,15 % от ВП |
48 |
|
ИК частоты периодического сигнала | ||||
|
Частота периодического сигнала (Параметры: F_01 - F_12) |
Частота |
от 20 до 20000 Гц |
у: ±0,1 % от ВП |
12 |
Примечания:
ВП - верхний предел измерения;
ДИ - диапазон измерения;
Y - приведенная погрешность.
Таблица 3 - ТХ СИДП М DDS-М
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность оборудования одного кейса, ВА, не более |
1600 |
|
Габаритные размеры составных частей средства измерений, мм, (ширина х высота х глубина), не более: | |
|
- станция сбора данных на базе MIC-553 в кейсе, 4 шт. |
559x891x522(каждая) |
|
- кейс приборный БЛИЖ.408310.002.133, 2 шт. |
559х891х256 (каждый) |
|
- кейс приборный БЛИЖ.408310.002.134, 2 шт. |
559х891х256 (каждый) |
|
- операторская станция, 4 шт. |
550x400x500(каждая) |
|
Масса составных частей, кг, не более: | |
|
- станция сбора данных на базе MIC-553 в кейсе, 4 шт. |
50 (каждый) |
|
- кейс приборный БЛИЖ.408310.002.133, 2 шт. |
40 (каждый) |
|
- кейс приборный БЛИЖ.408310.002.134, 2 шт. |
20 (каждый) |
|
- операторская станция, 4 шт. |
5 (каждая) |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Показатели надежности: | |
|
Средняя наработка на отказ, часов |
2500 |
|
Вероятность безотказной работы системы в течение сеанса измере- |
0,9984 |
|
ний максимальной продолжительностью 8 часов |
