89959-23 Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс динамических исследований испытательного стенда №26 (КДИИС 26) предназначен для измерений величин отклонения сопротивлений одиночных тензометров; напряжений на измерительных диагоналях мостовых тензометрических датчиков; величин заряда; напряжений переменного тока; частот электрических сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний изделия ПД-8 и его модификаций в ПАО «ОДК-Сатурн».
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 1
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 2
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 3
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 4
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 5
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 6
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 7
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 8
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 9
Внешний вид.
Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26)
Рисунок № 10
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder» и программа для регистрации и экспресс обработки сигналов «MR-300».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.706 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2Ч09 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательАкционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком.3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком.3
Адрес места осуществления деятельности: 141002, Московская обл.,
Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная,д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком.3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия КДИИС 26 основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно КДИИС 26 состоит из: стойки приборной №1 и №2 (БЛИЖ.423819.006.025 и БЛИЖ.423819.006.026 соответственно); комплекта технологической мебели (БЛИЖ.402490.021.046); операторской станции (БЛИЖ.401350.012.063); комплекта кабелей КДИИС (БЛИЖ.402490.018.408); USB флеш-карта с ПО «Пакет обработки сигналов WinnOC «Expert» (БЛИЖ.409801.002-04); установленного и преднастроенного ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» (БЛИЖ.409801.006-01) в составе 2 комплексов измерительных MIC-553PXI, сетевого накопителя QNAP TS-853DU-RP, станций сбора данных (ОС ССД на базе PromPC), а также модуля синхронизации МЕ-020B8R, коммутатора D-Link DGS-1100-24.
Функционально КДИИС 26 включает в себя следующие измерительные каналы (ИК):
-
- ИК величины отклонения сопротивления одиночного тензометра;
-
- ИК напряжения на измерительной диагонали тензометрического датчика;
-
- ИК величины заряда;
-
- ИК амплитуды напряжения переменного тока;
-
- ИК частоты периодических сигналов.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MI(-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MI(-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты периодического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение, которая находится в правом верхнем углу задней дверцы стойки приборной №1 (рисунки 9 и 10).
Общий вид составных частей КДИИС 26 представлен на рисунках 1 - 8. Место расположения знака утверждения типа показано на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам КДИИС 26 обеспечивается: - ограничением доступа к месту установки системы;
- закрытием стойки специальным замком (рисунок 5).
знака утверждения
типа
Место нанесения

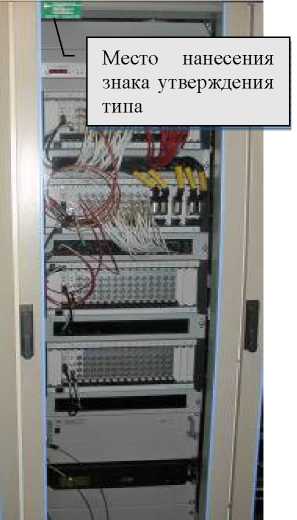

Рисунок 1 - Стойка приборная № 1. Вид внешний.

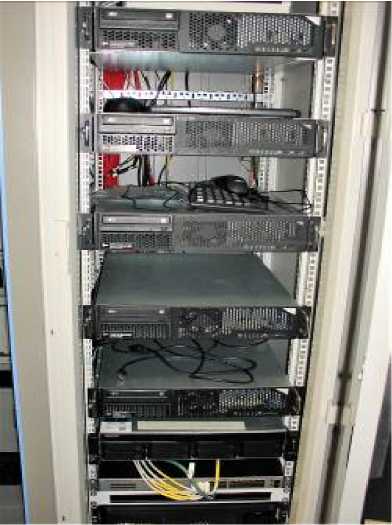

Рисунок 2 - Стойка приборная № 2. Вид внешний.

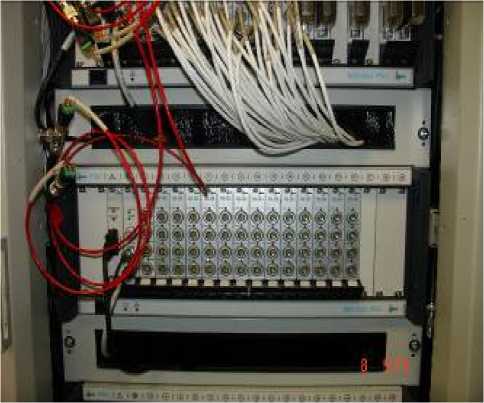

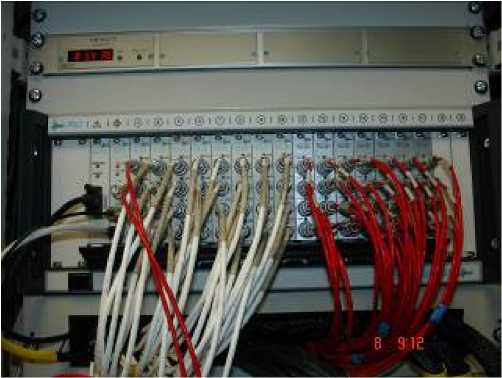

Рисунок 3 - Крейт №1 в стойке приборной №1

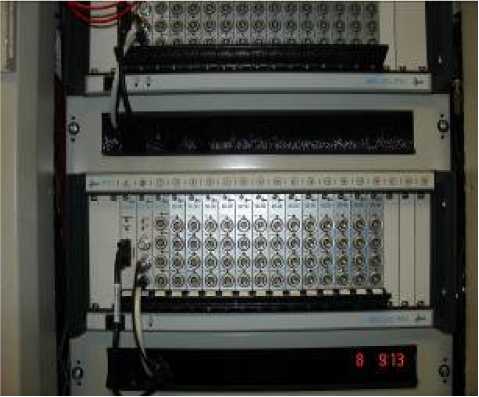

Рисунок 4 - Крейт №2 в стойке приборной №1

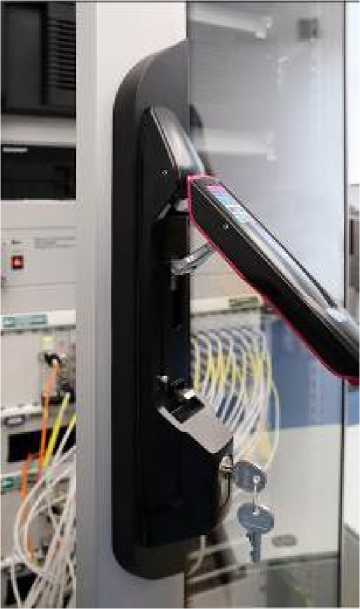

Рисунок 5 - Запирающий механизм стойки

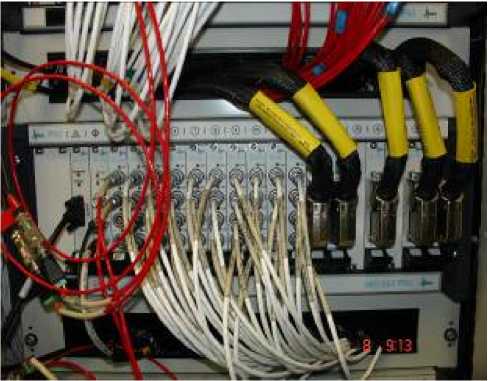

Рисунок 6 - Крейт №3 в стойке приборной №1
Рисунок 7 - Крейт № 4 в стойке приборной № 1

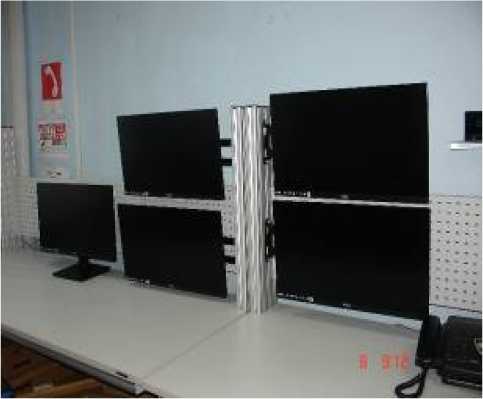

Рисунок 8 - Рабочее место оператора

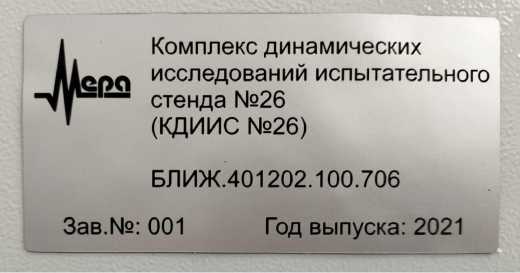

Рисунок 9 - Заводская маркировка
Рисунок 10 - Стойка приборная №1. Вид задний.
Таблица 4 -
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт./экз. |
Комплекс динамических исследований испытательного стенда №26 в составе: |
БЛИЖ.401202.100.706 |
1 |
Стойка приборная № 1 |
БЛИЖ.423819.006.025 |
1 |
Стойка приборная № 2 |
БЛИЖ.423819.006.026 |
1 |
Комплект технологической мебели |
БЛИЖ.402490.021.046 |
1 |
Операторская станция |
БЛИЖ.401350.012.063 |
4 |
Станция настройки системы |
БЛИЖ.401350.012.064 |
1 |
Комплект кабелей КДИИС |
БЛИЖ.402490.018.408 |
1 |
Установленное и преднастроенное ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» |
БЛИЖ.409801.006-01 |
1 |
Руководство по эксплуатации |
БЛИЖ.401202.100.706 РЭ |
1 |
Формуляр |
БЛИЖ.401202.100.706 ФО |
1 |
Методика поверки |
- |
1 |
Таблица 2 - Метрологические характеристики КДИИС 26
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол-во ИК |
ИК величины отклонения сопротивления одиночного тензометра | ||||
Величина отклонения сопротивления одиночного тензометра (Параметры: DT01 - DT90) |
Изменение электрического сопротивления |
от -0,67 до +0,67 Ом |
у: ±0,4 % от ДИ |
90 |
ИК напряжения на измерительной диагонали тензометрического датчика | ||||
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST40) |
Напряжение постоянного тока |
от -10 до +10 мВ |
у: ±0,5 % от ДИ |
40 |
ИК величины заряда | ||||
Величина заряда (Параметры: Q01 - Q80) |
Электрический заряд |
от 1 до 100000 пКл |
у: ±0,5 % от ВП |
80 |
ИК амплитуды напряжения переменного тока | ||||
Амплитуда напряжения переменного тока (Параметры: U01 - U40) |
Напряжение переменного тока |
от 0 до 10 В |
у: ±0,15 % от ВП |
40 |
ИК частоты периодических сигналов | ||||
Частота электрического сигнала (Параметры: F1 - F8) |
Частота |
от 20 до 20000 Гц |
у: ±0,1 % от ВП |
8 |
Примечания:
ВП - верхний предел измерения; ДИ - диапазон измерения;
Y - приведенная погрешность.
Таблица 3 - Технические характеристики КДИИС 26
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230±23 |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, Вт, не более: |
5400 |
Продолжение таблицы 3
Г абаритные размеры составных частей средства измерений, мм, (ширина х глубина х высота), не более: | |
- стойка приборная № 1 |
610х800х2145 |
- стойка приборная № 2 |
610x800x2145 |
Условия эксплуатации: | |
|
от +5 до +40 |
и более низких температурах, без конденсации влаги, не более, % |
95 |
- атмосферное давление, кПа |
от 84 до 106 |
Показатели надежности: | |
Средняя наработка на отказ, часов |
5000 |
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
