Номер по Госреестру СИ: 93892-24
93892-24 Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
(Обозначение отсутствует)
Назначение средства измерений:
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (далее по тексту - приборы) предназначены для воспроизведения действующего значения напряжения постоянного тока и измерения электрического сопротивления.
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 1
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 2
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 3
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 4
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 5
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 6
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 7
Внешний вид.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП
Рисунок № 8
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства - 22.11.2029
Номер записи - 195715
ID в реестре СИ - 1421399
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПрофКиП ТДО-07, ПрофКиП ТДО-06, ПрофКиП ИДО-07/1, ПрофКиП ИДО-07, ПрофКиП ИДО-06/1, ПрофКиП ИДО-06,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 150
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 20
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94864-25 11.03.2030 |
Мегаомметры переносные, ПрофКиП Е6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
95101-25 08.04.2030 |
Мегаомметры переносные, ПрофКиП ЦС Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 126 | 111 | 126 | 0 | 0 | 126 | 126 | 0 | ||
| ООО "МИРУАР" (RA.RU.320061) | 24 | 12 | 24 | 0 | 0 | 24 | 24 | 0 |
Стоимость поверки Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем
Уровень защиты ПО прибора «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на заднюю панель прибора, и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 8 «порядок работы» руководства по эксплуатации ПРШН.411218.0607-Т-2024 РЭ и в пункте 7 «порядок работы» руководства по эксплуатации ПРШН 411218.0607-И-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Технические условия «ТУ ПРШН.411218.0607 ТЕСТЕРЫ И ИНДИКАТОРЫ ДЕФЕКТОВ ЭЛЕКТРИЧЕСКИХ МАШИН ПРОФКИП».
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)
ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон +7 (495) 921-16-18
E-mail: info@profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКиП») ИНН 5029212906Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон +7 (495) 921-16-18
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон +7 (495) 921-16-18
E-mail: info@profkip.ru
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП представляет собой портативный прибор, пластмассовый корпус которого состоит из двух частей. На лицевой стороне корпуса расположены черно-белый дисплей высокой контрастности и клавиатура с кнопками управления. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На нижней стенке корпуса расположено гнездо для подключения к внешнему блоку питания.
Питание осуществляется от встроенной аккумуляторной батареи.
Принцип действия прибора основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на черно-белый дисплей
К данному типу средства измерений относятся следующие модификации: ПрофКиП ИДО-06, ПрофКиП ИДО-06/1, ПрофКиП ИДО-07, ПрофКиП ИДО-07/1, ПрофКиП ТДО-06, ПрофКиП ТДО-07.
Приборы различаются между собой:
-
- наличием /отсутствием определённых режимов измерения;
-
- основной погрешностью измерений в различных режимах;
-
- максимальным/ минимальным значением измеряемой величины в том или ином режиме.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов.

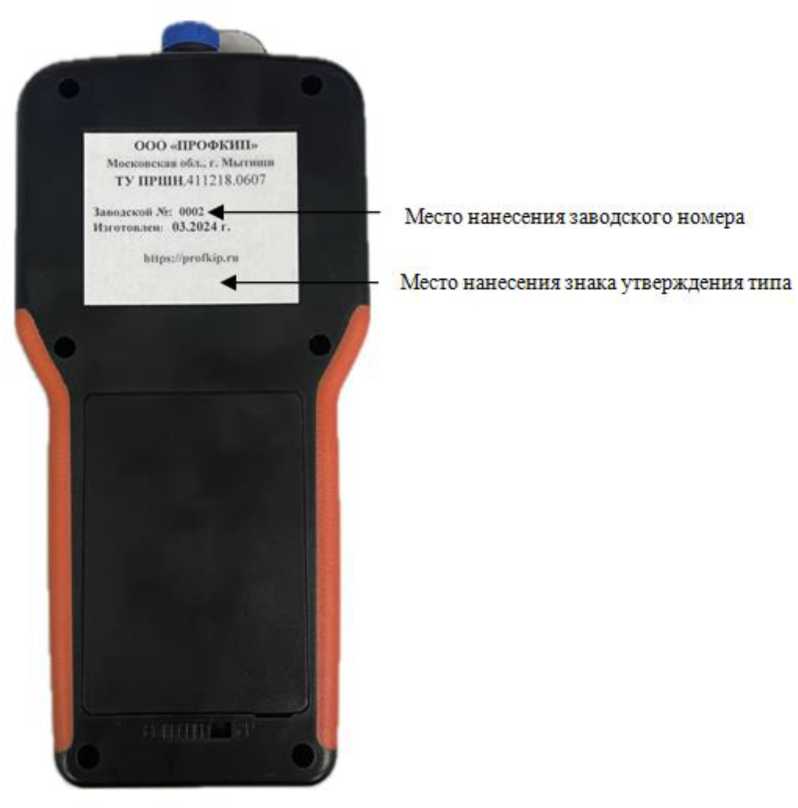

Общий вид приборов представлен на рисунках 1-6. Место нанесения заводского номера и место нанесения знака утверждения типа представлено на рисунке 7. Место пломбирования от несанкционированного доступа представлено на рисунке 8.

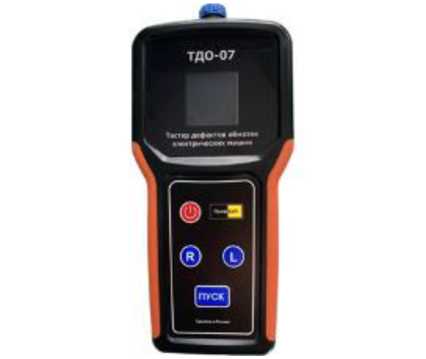

Рисунок 1 - Общий вид приборов
ПрофКиП ТДО-07

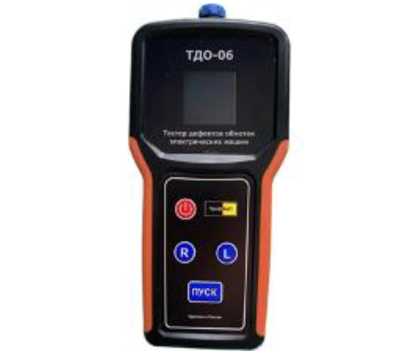

Рисунок 2 - Общий вид приборов
ПрофКиП ТДО-06
Рисунок 3 - Общий вид приборов
ПрофКиП ИДО-06

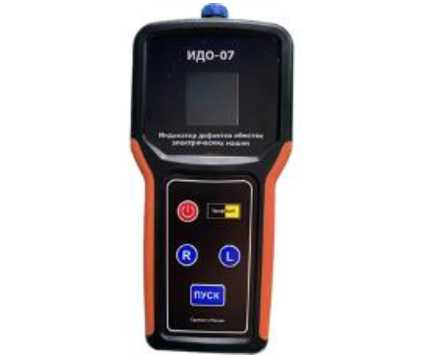

Рисунок 4 - Общий вид приборов
ПрофКиП ИДО-07

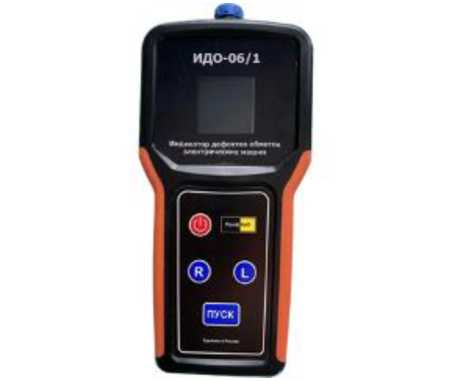

Рисунок 5 - Общий вид приборов
ПрофКиП ИДО-06/1
Рисунок 6 - Общий вид приборов
ПрофКиП ИДО-07/1
Рисунок 8 - Схема пломбирования от несанкционированного доступа
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП |
ТУ ПРШН.411218.0607 |
1 |
|
Элемент (батарея) питания |
- |
1 |
|
Измерительные провода |
- |
В соответствии с модификацией прибора |
|
Индукционный датчик |
- |
В соответствии с модификацией прибора |
|
Руководство по эксплуатации:
ИДО-06/1, ИДО-07/1 |
ПРШН.411218.0607-Т-2024 РЭ ПРШН 411218.0607-И-2024 РЭ |
1 1 |
|
Упаковка |
- |
1 |
Таблица 2 - Метрологические характеристики в режиме измерения электрического сопротивления
|
Модификация |
Диапазон измерений электрического сопротивления, МОм |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, МОм |
|
ТДО-06 |
от 0,1 до 500,0 |
+(5 • 10-2 + 0,05) |
|
ТДО-07 |
от 0,1 до 500,0 |
+(5 • 10-2 + 0,05) |
|
^^изм - измеренное прибором значение электрического сопротивления, МОм | ||
Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока
|
Модификация |
Установленное значение напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
|
ТДО-06 |
500 |
+25 |
|
1000 |
±50 | |
|
ТДО-07 |
500 |
+25 |
|
1000 |
±50 | |
|
ИДО-06 |
500 |
±25 |
|
ИДО-07 |
500 |
±25 |
|
ИДО-06/1 |
1000 |
±50 |
|
ИДО-07/1 |
1000 |
±50 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
215 |
|
- ширина |
110 |
|
- высота |
35 |
|
Масса, кг, не более |
0,35 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
