Наименование

Обозначение

Количество

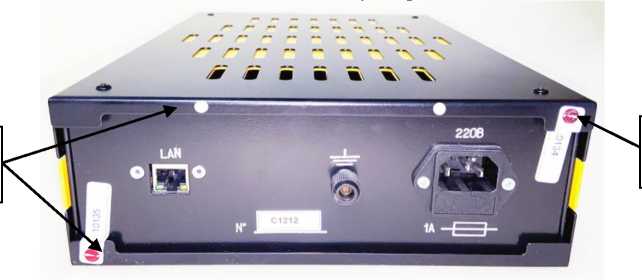

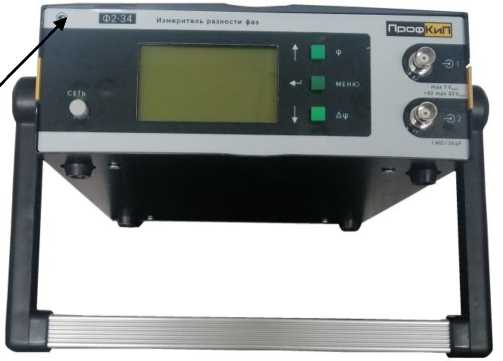

Измеритель разности фаз ПрофКиП Ф2 -34, ПрофКиП Ф2-35

ПРШН. 411155.001-2020

1 шт.

Шнур питания

ПРШН411155.001-2020 РЭ

1 экз.

Вставка плавкая

1 А - 250 В

2 шт.

Делитель 1:200

-

1 шт.*

Методика поверки

РТ-МП-7704-551-2020

1 экз.

Руководство по эксплуатации

ПРШН. 411155.001-2020 РЭ

1 экз.

Формуляр

ПРШН. 411155.001-2020 ФО

1 экз.

Ящик укладочный

ПРШН.452421.044

1 шт.*

ПРШН.452421.048

Примечание - * - в комплект измерителей указанные позиции могут входить в зависимости от условий поставки

Наименование характеристики

Значение

1

2

Диапазон измерений углов фазового сдвига сигналов, градус

ПрофКиП Ф2 -34

ПрофКиП Ф2-35

от 0,1 до 359,99

Пределы допускаемой   основной абсолютной

погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус

±(0,5/U+10’⁷^f)

±(0,25/U+10’⁷^f)

Пределы допускаемой   основной абсолютной

погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус

±(0,08+10-⁷-f)

±(0,05+10-⁷-f)

1

2

Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус

±0,025-А

±0,02^А

Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус

±0,05^А

±0,03^А

Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус

±0,075-А

±0,05^А

Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В

от 0,001 до 1

Диапазон входных напряжений со встроенным делителем 1:30, В

от 0,1 до 30

Диапазон входных напряжений с внешним делителем 1:200, В

от 0,5 до 200

Примечания

• 1 U - действующее значение напряжения входного сигнала, мВ.

• 2 f - частота входного сигнала, Гц.

• 3 А - перепад уровней входных сигналов, дБ.

• 4 Перепад уровней (А) вычисляется как отношение действующих значений напряжений входных сигналов, непосредственно на входах 1 и 2 измерителя.

• 5 Дополнительная погрешность добавляется к основной погрешности. При этом расчёт основной погрешности ведется по большему из двух значений напряжений входных сигналов.

• 6 Входные сигналы должны быть синусоидальной формы, синхронные.

• 7 Коэффициент гармонических искажений входных сигналов не более 1 % на частотах до 1 МГц и не более 2,5 % на частотах свыше 1 МГц.

• 8 Отношение сигнал/шум входных сигналов должно быть не менее 30 дБ.

• 9 Нестабильность частоты входных сигналов не более 10^-4 за 1 минуту.

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 200 до 240

- частота переменного тока, Гц

от 47 до 63 Гц

Максимальная потребляемая мощность, не более, В^А

30

Входное активное сопротивление измерителя, не менее, МОм

1

Габаритные размеры, мм, не более:

- высота

90

- ширина

270

- глубина

390

Масса, кг, не более

4,8

Условия эксплуатации:

- температура окружающей среды, °C

от +18 до +28

- относительная влажность, не более, %

80
