Номер по Госреестру СИ: 94413-25
94413-25 Измерителииммитанса портативные
(ПрофКиП Е7)
Назначение средства измерений:
Измерители иммитанса портативные ПрофКиП Е7 (далее по тексту - приборы) предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности.
Внешний вид.
Измерителииммитанса портативные
Рисунок № 1
Внешний вид.
Измерителииммитанса портативные
Рисунок № 2
Внешний вид.
Измерителииммитанса портативные
Рисунок № 3
Внешний вид.
Измерителииммитанса портативные
Рисунок № 4
Внешний вид.
Измерителииммитанса портативные
Рисунок № 5
Общие сведения
Дата публикации - 24.01.2025
Срок свидетельства - 23.01.2030
Номер записи - 196201
ID в реестре СИ - 1422871
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПрофКиП Е7-34,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2025.01.23 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Измерителииммитанса портативные (ПрофКиП Е7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94864-25 11.03.2030 |
Мегаомметры переносные, ПрофКиП Е6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
95101-25 08.04.2030 |
Мегаомметры переносные, ПрофКиП ЦС Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Измерителииммитанса портативные (ПрофКиП Е7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерителииммитанса портативные (ПрофКиП Е7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное программное обеспечение
(ПО) для обеспечения нормального функционирования, обработки и отображения измерительной информации, которое заносится в защищенную от записи энергонезависимую память микроконтроллера приборов при их производстве.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик приборов.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения модификаций ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-33, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1 указаны в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения модификаций ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1
|
Идентификационные данные (признаки) |
Значение | ||||
|
ПрофКиП Е7-18 |
ПрофКиП Е7-18/1 |
ПрофКиП Е7-18/2 |
ПрофКиП Е7-27 |
ПрофКиП Е7-27/1 | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.3.13 |
3.3.13 |
3.3.13 |
2.4.16 |
2.4.16 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения модификаций
|
ПрофКиП Е7-33, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1 | ||||
|
Идентификационные данные (признаки) |
Значение | |||
|
ПрофКиП Е7-33 |
ПрофКиП Е7-34 |
ПрофКиП Е7-37 |
ПрофКиП Е7-37/1 | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
D4.0 |
D4.0 |
4.1.17 |
4.1.17 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель приборов методом офсетной печати или другим способом, не ухудшающим качества, а также титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководств по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ Р 8.732-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ ПРШН.411728.026-2024 Измерители иммитанса портативные ПрофКиП Е7. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, эт. 3, помещ. 7 лит. А
Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, эт. 3, помещ. 7 лит. А
Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, эт. 3, помещ. 7 лит. А
Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Приборы выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположены жидкокристаллический дисплей, кнопки управления и гнезда измерительных кабелей. Конструкция приборов рассчитана на в промышленных и лабораторных условиях.
Принцип действия основан на формировании тестового сигнала
для подключения их эксплуатацию
и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения.
К данному типу средства измерений относятся следующие модификации: ПрофКиП Е7-13, ПрофКиП Е7-17, ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-33, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1, которые отличаются наличием определённых режимов измерений, верхней границей диапазона рабочих частот, верхними пределами поддиапазонов и погрешностью измерений.
Для предотвращения несанкционированного доступа к внутренним частям приборов предусмотрена пломбировка несъёмной наклейкой, предотвращающей открывание корпуса приборов.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или латинских букв, наносится на заднюю панель средства измерений в виде наклейки в местах, указанных на рисунке 1.

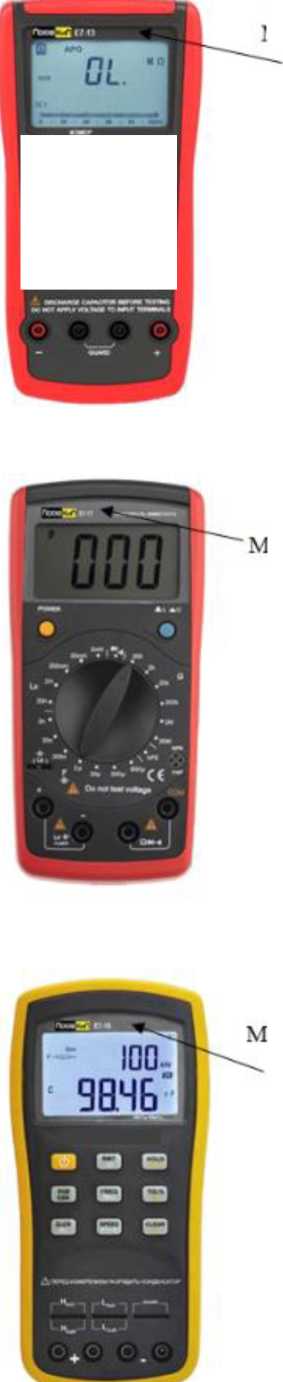

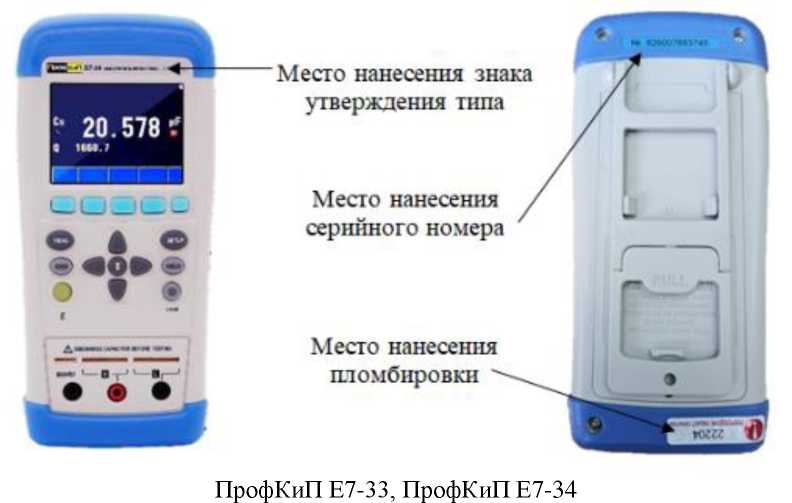

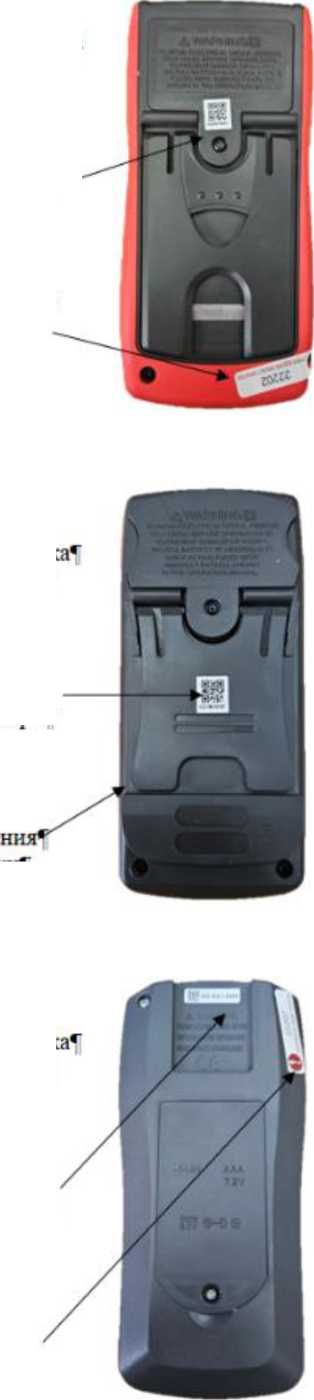

Общий вид приборов представлен на рисунке 1. Цвет корпуса приборов может отличаться от представленного на рисунке.
I
ПрофКиП Е7-13
ПрофКиП Е7-17
Место • нанесения*" серийного номера*’
Место нанесения*' серийного номера^
Место нанесе пломбировки*
Место нанесения знака утверждения типа
есто-нанесения - знак утверждения типа*'
есто нанесения знак утверждения типа*’
|
1V |
*• >*• |
|
(« | |
Место ■ нанесения*^ пломбировки*'
Место нанесения пломбировки

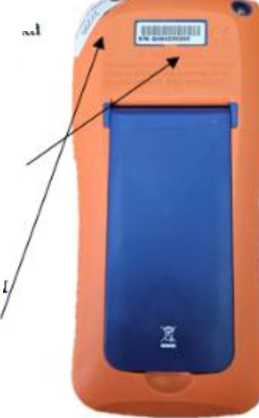

Место нанесения серийного номера '
ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2
Место нанесения знака утверждения пша
Место нанесения серийного номера
Место нанесения пломбировки
ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-37, ПрофКиП Е7-37/1
Рисунок 1 - Общий вид приборов
Таблица 24 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Измеритель иммитанса портативный |
ПрофКиП Е7-13, ПрофКиП Е7-17, ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-33, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1 |
1 шт. |
|
Короткие провода со штекерами и зажимами типа «крокодил» (только для ПрофКиП Е7-17, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-37, ПрофКиП Е7-37/1) |
- |
2 шт. |
|
5-ти проводной измерительный кабель с зажимами Кельвина (только для ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-33, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1) |
- |
1 шт. |
|
Пинцет-адаптер для SMD компонентов (только для ПрофКиП Е7-13, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-27/1, ПрофКиП Е7-34, ПрофКиП Е7-37, ПрофКиП Е7-37/1) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Сетевой адаптер DC 9 В (только для ПрофКиП Е7-33, ПрофКиП Е7-34) |
- |
1 шт. |
|
Сетевой адаптер DC 12 В (только для ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2, ПрофКиП Е7-27, ПрофКиП Е7-37, ПрофКиП Е7-37/1) |
- |
1 шт. |
|
Батарея 9 В типа «Крона» (только для ПрофКиП Е7-13, ПрофКиП Е7-17, ПрофКиП Е7-27/1) |
- |
1 шт. |
|
Аккумулятор типа ААА, Ni-MH (только для ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2) |
- |
1 шт. |
|
Аккумулятор типа LH-200H7C, Ni-MH (только для ПрофКиП Е7-27, ПрофКиП Е7-37, ПрофКиП Е7-37/1) |
- |
1 шт. |
|
Аккумулятор типа ATL805, Li-ION (только для ПрофКиП Е7-33, ПрофКиП Е7-34) |
- |
1 шт. |
|
Кабель USB (кроме ПрофКиП Е7-17, ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приборов приведены в таблицах 3-23.
Таблица 3 - Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-13
100, 120 Гц
Частота испытательного сигнала
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
20,000 нФ |
±(0,02^Сх+0,005) нФ |
|
200,00 нФ |
±(0,005 •Сх+0,05) нФ |
|
2000,0 нФ |
±(0,01-Сх+0,5) нФ |
|
20,000 мкФ |
±(0,01-Сх+0,005) мкФ |
|
200,00 мкФ |
±(0,015 •Сх+0,05) мкФ |
|
2000,0 мкФ |
±(0,02^Сх+0,5) мкФ |
|
20,00 мФ |
±(0,035 •Сх+0,05) мФ |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
1 кГц |
2000,0 пФ |
±(0,01-Сх+0,5) пФ |
|
20,000 нФ |
±(0,01-Сх+0,005) нФ | |
|
200,00 нФ |
±(0,005 •Сх+0,05) нФ | |
|
2000,0 нФ |
±(0,01-Сх+0,5) нФ | |
|
20,000 мкФ |
±(0,01-Сх+0,005) мкФ | |
|
200,00 мкФ |
±(0,015 •Сх+0,05) мкФ | |
|
2000,0 мкФ |
±(0,015 •Сх+5) мкФ | |
|
10 кГц |
200,00 пФ |
±(0,02^Сх+0,05) пФ |
|
2000,0 пФ |
±(0,01-Сх+0,5) пФ | |
|
20,000 нФ |
±(0,01-Сх+0,005) нФ | |
|
200,00 нФ |
±(0,015 •Сх+0,05) нФ | |
|
2000,0 нФ |
±(0,02^Сх+0,5) нФ | |
|
100 кГц |
200,00 пФ |
±(0,02^Сх+0,05) пФ |
|
2000,0 пФ |
±(0,01-Сх+0,5) пФ | |
|
20,000 нФ |
±(0,02^Сх+0,005) нФ | |
|
200,00 нФ |
±(0,05 •Сх+0,05) нФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Таблица 4 - Метроло модификации ПрофКиП |
гические характеристики в режиме измерения индуктивности Е7-13 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
20,000 мГн |
±(0,01-Ьх+0,005) мГн |
|
200,00 мГн |
±(0,005 •Lх+0,05) мГн | |
|
2000,0 мГн |
±(0,005 •Lх+0,5) мГн | |
|
20,000 Гн |
±(0,005 •Lх+0,005) Гн | |
|
200,00 Гн |
±(0,01-Ьх+0,05) Гн | |
|
2000,0 Гн |
±(0,01-Ьх+0,5) Гн | |
|
10,000 кГн |
±(O,02•Lх+0,005) кГн | |
|
1 кГц |
2000,0 мкГн |
±(O,01•Lх+0,5) мкГн |
|
20,000 мГн |
±(0,005 •Lх+0,005) мГн | |
|
200,00 мГн |
±(0,005 •Lх+0,05) мГн | |
|
2000,0 мГн |
±(0,01•Lх+0,5) мГн | |
|
20,000 Гн |
±(O,02•Lх+0,005) Гн | |
|
200,00 Гн |
±(O,02•Lх+0,05) Гн | |
|
2000,0 Гн |
±(O,05•Lх+0,5) Гн | |
|
10 кГц |
200,00 мкГн |
±(O,01•Lх+0,05) мкГн |
|
2000,0 мкГн |
±(0,005 •Lх+0,5) мкГн | |
|
20,000 мГн |
±(0,005 •Lх+0,005) мГн | |
|
200,00 мГн |
±(0,015 •Lх+0,05) мГн | |
|
2000,0 мГн |
±(O,02•Lх+0,5) мГн | |
|
20,000 Гн |
±(O,O5•Lх+0,005) Гн | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100 кГц |
20,000 мкГн |
±(0,01^Lx+0,005) мкГн |
|
200,00 мкГн |
±(0,02^Lx+0,05) мкГн | |
|
2000,0 мкГн |
±(0,02^Lx+0,5) мкГн | |
|
20,000 мГн |
±(0,02^Lx+0,005) мГн | |
|
200,00 мГн |
±(0,05^Lx+0,05) мГн | |
|
Lx - измеренное значение индуктивности | ||
|
Таблица 5 - Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-13 | ||
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
200,00 Ом |
±(0,01-Rx+0,05) Ом |
|
2,0000 кОм |
±(0,003^Rx+0,0005) кОм | |
|
20,000 кОм |
±(0,003^Rx+0,005) кОм | |
|
200,00 кОм |
±(0,005^Rx+0,05) кОм | |
|
2,0000 МОм |
±(0,01-Rx+0,0005) МОм | |
|
10,000 МОм |
±(0,02^Rx+0,005) МОм | |
|
1 кГц |
20,000 Ом |
±(0,01-Rx+0,005) Ом |
|
200,00 Ом |
±(0,01-Rx+0,05) Ом | |
|
2,0000 кОм |
±(0,003^Rx+0,0005) кОм | |
|
20,000 кОм |
±(0,003^Rx+0,005) кОм | |
|
200,00 кОм |
±(0,005^Rx+0,05) кОм | |
|
2,0000 МОм |
±(0,01-Rx+0,0005) МОм | |
|
10,000 МОм |
±(0,02^Rx+0,005) МОм | |
|
10 кГц |
20,000 Ом |
±(0,01-Rx+0,005) Ом |
|
200,00 Ом |
±(0,01-Rx+0,05) Ом | |
|
2,0000 кОм |
±(0,003^Rx+0,0005) кОм | |
|
20,000 кОм |
±(0,005 •Rx+0,005) кОм | |
|
200,00 кОм |
±(0,01^Rx+0,05) кОм | |
|
100 кГц |
20,000 Ом |
±(0,02-Rx+0,005) Ом |
|
200,00 Ом |
±(0,02^Rx+0,05) Ом | |
|
2,0000 кОм |
±(0,01^Rx+0,0005) кОм | |
|
20,000 кОм |
±(0,02^Rx+0,005) кОм | |
Rx - измеренное значение электрического сопротивления переменного тока
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 Ом |
±(0,01^Rdcx+0,05) Ом |
|
2,0000 кОм |
±(0,003^Rdcx+0,0005) кОм |
|
20,000 кОм |
±(0,003^Rdcx+0,005) кОм |
|
200,00 кОм |
±(0,005^Rdcx+0,05) кОм |
|
2,0000 МОм |
±(0,01-Rdcx+0,0005) МОм |
|
10,000 МОм |
±(0,02^Rdcx+0,005) МОм |
|
Rdcx - измеренное значение электрического сопротивления постоянного тока | |
Таблица 7 - Метрологические характеристики в режиме измерения электрической емкости
|
модификации ПрофКиП |
Е7-17 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
1ОО Гц |
2О,ОО мкФ |
±(0,04^Сх+0,05) мкФ |
|
2ОО,О мкФ |
±(0,04^Сх+0,5) мкФ | |
|
6ОО мкФ |
не нормируется | |
|
1 кГц |
2,О00 нФ |
±(0,01-Сх+0,005) нФ |
|
2О,ОО нФ |
±(0,01-Сх+0,05) нФ | |
|
2ОО,О нФ |
±(0,01-Сх+0,5) нФ | |
|
2,ООО мкФ |
±(0,04^Сх+0,005) мкФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Таблица 8 - Метроло модификации ПрофКиП |
гические характеристики в режиме измерения индуктивности Е7-17 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100 Гц |
20,00 Гн |
±(0,05•Lx+0,15) Гн |
|
1 кГц |
2,ООО мГн |
±(0,02•Lx+0,008) мГн |
|
20,00 мГн |
±(0,02•Lx+0,08) мГн | |
|
200,0 мГн |
±(0,02•Lx+0,8) мГн | |
|
2,ООО Гн |
±(0,05•Lx+0,005) Гн | |
Lx - измеренное значение индуктивности
Таблица 9 - Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-17
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
200,0 Ом |
±(0,008•RDCx+0,3) Ом |
|
2,000 кОм |
±(0,008•RDcx+0,001) кОм |
|
20,00 кОм |
±(0,008 •RDCx+0,01) кОм |
|
200,0 кОм |
±(0,008 •RDCx+0,1) кОм |
|
2,000 МОм |
±(0,008•RDCx+0,001) МОм |
|
10,00 МОм |
±(0,02•RDCx+0,05) МОм |
|
RDCx - измеренное значение электрического сопротивления постоянного тока | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
20 мФ |
±(0,05^Сх+0,005) мФ |
|
4 мФ |
±(0,015^Сх+0,0003) мФ | |
|
400 мкФ |
±(0,015^Сх+0,02) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,0035 •Сх+0,003) нФ | |
|
4 нФ |
±(0,0125^Сх+0,0005) нФ | |
|
1 кГц |
1000 мкФ |
±(0,02^Сх+0,5) мкФ |
|
400 мкФ |
±(0,015^Сх+0,03) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,001 •Сх+0,002) нФ | |
|
4 нФ |
±(0,0035^Сх+0,0003) нФ | |
|
400 пФ |
±(0,0125^Сх+0,05) пФ | |
|
10 кГц (только для ПрофКиП Е7-18, ПрофКиП Е7-18/1) |
100 мкФ |
±(0,03^Сх+0,05) мкФ |
|
40 мкФ |
±(0,015 •Сх+0,003) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,001 •Сх+0,002) нФ | |
|
4 нФ |
±(0,001 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,0035 •Сх+0,03) пФ | |
|
40 пФ |
±(0,0125^Сх+0,005) пФ | |
|
100 кГц (только для ПрофКиП Е7-18) |
10 мкФ |
±(0,06^Сх+0,020) мкФ |
|
4 мкФ |
±(0,025 •Сх+0,0010) мкФ | |
|
400 нФ |
±(0,008 •Сх+0,05) нФ | |
|
40 нФ |
±(0,005 •Сх+0,002) нФ | |
|
4 нФ |
±(0,005 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,008 •Сх+0,02) пФ | |
|
40 пФ |
±(0,0120^Сх+0,005) пФ | |
|
4 пФ |
±(0,03 •Сх+0,0010) пФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
1000 Гн |
±(0,01-Lx+0,3) Гн |
|
400 Гн |
±(0,0035 •Lx+0,02) Гн | |
|
40 Гн |
±(0,001 •Lx+0,002) Гн | |
|
4 Гн |
±(0,001 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,001 •Lx+0,02) мГн | |
|
40 мГн |
±(0,0045 •Lx+0,002) мГн | |
|
4 мГн |
±(0,014^Lx+0,0005) мГн | |
|
1 кГц |
100 Гн |
±(0,01-Lx+0,03) Гн |
|
40 Гн |
±(0,0035 •Lx+0,002) Гн | |
|
4 Гн |
±(0,001 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,001 •Lx+0,02) мГн | |
|
40 мГн |
±(0,001 •Lx+0,002) мГн | |
|
4 мГн |
±(0,0045 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,014^Lx+0,05) мкГн | |
|
10 кГц (только для ПрофКиП Е7-18, ПрофКиП Е7-18/1) |
1000 мГн |
±(0,008 •Lx+0,3) мГн |
|
400 мГн |
±(0,0035 •Lx+0,02) мГн | |
|
40 мГн |
±(0,001 •Lx+0,002) мГн | |
|
4 мГн |
±(0,003 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,0045 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,014-Lx+0,005) мкГн | |
|
100 кГц (только для ПрофКиП Е7- 18) |
100 мГн |
±(0,012^Lx+0,05) мГн |
|
40 мГн |
±(0,008^Lx+0,002) мГн | |
|
4 мГн |
±(0,005^ Lx+0,0002) мГн | |
|
400 мкГн |
±(0,005 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,008 •Lx+0,005) мкГн | |
|
4 мкГн |
±(0,025 •Lx+0,0010) мкГн | |
|
Lx - измеренное значение индуктивности | ||
|
Таблица 12 - Метроло сопротивления переменн ПрофКиП Е7-18/1, Проф] |
гические характеристики в режиме измерения электрического ого тока (активной составляющей) модификаций ПрофКиП Е7-18, КиП Е7-18/2 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц, 1 кГц, 10 кГц (последнее только для ПрофКиП Е7-18, ПрофКиП Е7-18/1) |
10 МОм |
±(0,03-Rx+0,005) МОм |
|
4 МОм |
±(0,0125-Rx+0,0003) МОм | |
|
400 кОм |
±(0,0035-Rx+0,02) кОм | |
|
40 кОм |
±(0,001-Rx+0,002) кОм | |
|
4 кОм |
±(0,001 •Rx+0,0002) кОм | |
|
400 Ом |
±(0,001 •Rx+0,02) Ом | |
|
40 Ом |
±(0,0035 •Rx+0,002) Ом | |
|
4 Ом |
±(0,01-Rx+0,0003) Ом | |
|
0,4 Ом |
±(0,03-Rx+0,0005) Ом | |
Частота испытательного
сигнала
100 кГц
(только для ПрофКиП Е7-
18)
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
10 МОм |
±(0,08^Rx+0,020) МОм |
|
4 МОм |
±(0,03^Rx+0,0010) МОм |
|
400 кОм |
±(0,012^Rx+0,05) кОм |
|
40 кОм |
±(0,008 •Rx+0,002) кОм |
|
4 кОм |
±(0,005 •Rx+0,0002) кОм |
|
400 Ом |
±(0,005 •Rx+0,02) Ом |
|
40 Ом |
±(0,008 •Rx+0,005) Ом |
|
4 Ом |
±(0,025 •Rx+0,0010) Ом |
|
0,4 Ом |
±(0,06^Rx+0,0020) Ом |
Rx - измеренное значение электрического сопротивления переменного тока
Таблица 13 - Метрологические характеристики в режиме измерения электрической емкости модификаций ПрофКиП Е7-27, ПрофКиП Е7-27/1
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
20 мФ |
±(0,05^Сх+0,005) мФ |
|
4 мФ |
±(0,015^Сх+0,0003) мФ | |
|
400 мкФ |
±(0,015^Сх+0,02) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,0025 •Сх+0,02) нФ | |
|
40 нФ |
±(0,0035 •Сх+0,003) нФ | |
|
4 нФ |
±(0,0125^Сх+0,0005) нФ | |
|
1 кГц |
1000 мкФ |
±(0,02^Сх+0,5) мкФ |
|
400 мкФ |
±(0,015^Сх+0,03) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,0025 •Сх+0,02) нФ | |
|
40 нФ |
±(0,0025 •Сх+0,002) нФ | |
|
4 нФ |
±(0,0035^Сх+0,0003) нФ | |
|
400 пФ |
±(0,0125^Сх+0,05) пФ | |
|
10 кГц |
100 мкФ |
±(0,03^Сх+0,05) мкФ |
|
40 мкФ |
±(0,015 •Сх+0,003) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,0025 •Сх+0,02) нФ | |
|
40 нФ |
±(0,0025 •Сх+0,002) нФ | |
|
4 нФ |
±(0,0025 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,0035 •Сх+0,03) пФ | |
|
40 пФ |
±(0,0125^Сх+0,05) пФ |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100 кГц (только для ПрофКиП Е7- 27) |
10 мкФ |
±(0,06-Cx+0,020) мкФ |
|
4 мкФ |
±(0,025^Сх+0,0010) мкФ | |
|
400 нФ |
±(0,008^Сх+0,05) нФ | |
|
40 нФ |
±(0,005 •Сх+0,002) нФ | |
|
4 нФ |
±(0,005 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,008 •Сх+0,02) пФ | |
|
40 пФ |
±(0,0120^Сх+0,005) пФ | |
|
4 пФ |
±(0,03^Сх+0,0010) пФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Таблица 14 - Метрологические характеристики в режиме измерения индуктивности модификаций ПрофКиП Е7-27, ПрофКиП Е7-27/1 | ||
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
1000 Гн |
±(0,01-Lx+0,3) Гн |
|
400 Гн |
±(0,0035 •Lx+0,02) Гн | |
|
40 Гн |
±(0,0025 •Lx+0,002) Гн | |
|
4 Гн |
±(0,0025 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,0025 •Lx+0,02) мГн | |
|
40 мГн |
±(0,0045 •Lx+0,002) мГн | |
|
4 мГн |
±(0,014^Lx+0,0005) мГн | |
|
1 кГц |
100 Гн |
±(0,01-Lx+0,03) Гн |
|
40 Гн |
±(0,0035 •Lx+0,002) Гн | |
|
4 Гн |
±(0,0025 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,0025 •Lx+0,02) мГн | |
|
40 мГн |
±(0,0025 •Lx+0,002) мГн | |
|
4 мГн |
±(0,0045 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,014^Lx+0,5) мкГн | |
|
10 кГц |
1000 мГн |
±(0,008 •Lx+0,3) мГн |
|
400 мГн |
±(0,0035 •Lx+0,02) мГн | |
|
40 мГн |
±(0,0025 •Lx+0,002) мГн | |
|
4 мГн |
±(0,003 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,0045 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,014^Lx+0,05) мкГн | |
|
100 кГц (только для ПрофКиП Е7- 27) |
100 мГн |
±(0,012^Lx+0,05) мГн |
|
40 мГн |
±(0,008 •Lx+0,002) мГн | |
|
4 мГн |
±(0,005 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,005 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,008 •Lx+0,005) мкГн | |
|
4 мкГн |
±(0,025 •Lx+0,010) мкГн | |
Lx - измеренное значение индуктивности
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц, 1 кГц, 10 кГц |
10 МОм |
±(0,03^Rx+0,005) МОм |
|
4 МОм |
±(0,0125^Rx+0,0003) МОм | |
|
400 кОм |
±(0,0035^Rx+0,02) кОм | |
|
40 кОм |
±(0,0025 •Rx+0,002) кОм | |
|
4 кОм |
±(0,0025 •Rx+0,0002) кОм | |
|
400 Ом |
±(0,0025 •Rx+0,02) Ом | |
|
40 Ом |
±(0,0035 •Rx+0,002) Ом | |
|
4 Ом |
±(0,01-Rx+0,0003) Ом | |
|
0,4 Ом |
±(0,03^Rx+0,0005) Ом | |
|
100 кГц (только для ПрофКиП Е7- 27) |
10 МОм |
±(0,08^Rx+0,020) МОм |
|
4 МОм |
±(0,03^Rx+0,0010) МОм | |
|
400 кОм |
±(0,012^Rx+0,05) кОм | |
|
40 кОм |
±(0,008 •Rx+0,002) кОм | |
|
4 кОм |
±(0,005 •Rx+0,0002) кОм | |
|
400 Ом |
±(0,005 •Rx+0,02) Ом | |
|
40 Ом |
±(0,008 •Rx+0,005) Ом | |
|
4 Ом |
±(0,025 •Rx+0,0010) Ом | |
|
0,4 Ом |
±(0,06^Rx+0,0020) Ом | |
|
Rx - измеренное значение электрического сопротивления переменного тока | ||
|
Таблица 16 - Метрологи модификаций ПрофКиП |
ческие характеристики в режиме измерения электрической емкости Е7-33, ПрофКиП Е7-34 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
20 мФ |
±(0,05^Cx+0,005) мФ |
|
5 мФ |
±(0,015^Cx+0,0003) мФ | |
|
500 мкФ |
±(0,015^Cx+0,02) мкФ | |
|
50 мкФ |
±(0,01-Cx+0,002) мкФ | |
|
5 мкФ |
±(0,01-Cx+0,0002) мкФ | |
|
500 нФ |
±(0,002 •Cx+0,02) нФ | |
|
50 нФ |
±(0,003 •Cx+0,003) нФ | |
|
5 нФ |
±(0,012^Cx+0,0005) нФ | |
|
1 кГц |
1 мФ |
±(0,02^Cx+0,0005) мФ |
|
500 мкФ |
±(0,015^Cx+0,03) мкФ | |
|
50 мкФ |
±(0,01-Cx+0,002) мкФ | |
|
5 мкФ |
±(0,01-Cx+0,0002) мкФ | |
|
500 нФ |
±(0,002 •Cx+0,02) нФ | |
|
50 нФ |
±(0,002 •Cx+0,002) нФ | |
|
5 нФ |
±(0,003 •Cx+0,0003) нФ | |
|
500 пФ |
±(0,012^Cx+0,5) пФ | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
10 кГц |
100 мкФ |
±(0,03^Сх+0,05) мкФ |
|
50 мкФ |
±(0,01-Сх+0,003) мкФ | |
|
5 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
500 нФ |
±(0,002 •Сх+0,02) нФ | |
|
50 нФ |
±(0,002 •Сх+0,002) нФ | |
|
5 нФ |
±(0,002 •Сх+0,0002) нФ | |
|
500 пФ |
±(0,003 •Сх+0,03) пФ | |
|
50 пФ |
±(0,012^Сх+0,005) пФ | |
|
100 кГц (только для ПрофКиП Е7- 34) |
10 мкФ |
±(0,06^Сх+0,020) мкФ |
|
5 мкФ |
±(0,03^Сх+0,0010) мкФ | |
|
500 нФ |
±(0,008^Сх+0,05) нФ | |
|
50 нФ |
±(0,005 •Сх+0,002) нФ | |
|
5 нФ |
±(0,005 •Сх+0,0002) нФ | |
|
500 пФ |
±(0,008 •Сх+0,02) пФ | |
|
50 пФ |
±(0,0120^Сх+0,005) пФ | |
|
5 пФ |
±(0,03^Сх+0,0010) пФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Таблица 17 - Метрол модификаций ПрофКиП |
гические характеристики в режиме измерения индуктивности Е7-33, ПрофКиП Е7-34 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
1000 Гн |
±(0,01-Ьх+0,3) Гн |
|
500 Гн |
±(0,003 •Lх+0,02) Гн | |
|
50 Гн |
±(0,002 •Lх+0,002) Гн | |
|
5 Гн |
±(0,002 •Lх+0,0002) Гн | |
|
500 мГн |
±(0,002 •Lх+0,02) мГн | |
|
50 мГн |
±(0,003 •Lх+0,003) мГн | |
|
5 мГн |
±(0,014•Lх+0,0005) мГн | |
|
1 кГц |
100 Гн |
±(0,01-Ьх+0,03) Гн |
|
50 Гн |
±(0,003 •Lх+0,002) Гн | |
|
5 Гн |
±(0,002 •Lх+0,0002) Гн | |
|
500 мГн |
±(0,002 •Lх+0,02) мГн | |
|
50 мГн |
±(0,002 •Lх+0,002) мГн | |
|
5 мГн |
±(0,004•Lх+0,0003) мГн | |
|
500 мкГн |
±(0,014•Lх+0,5) мкГн | |
|
10 кГц |
1000 мГн |
±(0,008 •Lх+0,3) мГн |
|
500 мГн |
±(0,002 •Lх+0,02) мГн | |
|
50 мГн |
±(0,002 •Lх+0,002) мГн | |
|
5 мГн |
±(0,002 •Lх+0,0002) мГн | |
|
500 мкГн |
±(0,004•Lх+0,03) мкГн | |
|
50 мкГн |
±(0,014•Lх+0,005) мкГн | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100 кГц (только для ПрофКиП Е7- 34) |
100 мГн |
±(0,012^Lx+0,05) мГн |
|
50 мГн |
±(0,008 •Lx+0,002) мГн | |
|
5 мГн |
±(0,005 •Lx+0,0002) мГн | |
|
500 мкГн |
±(0,005 •Lx+0,02) мкГн | |
|
50 мкГн |
±(0,008 •Lx+0,005) мкГн | |
|
5 мкГн |
±(0,025 •Lx+0,0010) мкГн | |
|
Lx - измеренное значение индуктивности | ||
Таблица 18 - Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификаций ПрофКиП Е7-33, ПрофКиП Е7-34
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц, 1 кГц, 10 кГц |
10 МОм |
±(0,03^Rx+0,005) МОм |
|
5 МОм |
±(0,012^Rx+0,0003) МОм | |
|
500 кОм |
±(0,003^Rx+0,03) кОм | |
|
50 кОм |
±(0,002 •Rx+0,002) кОм | |
|
5 кОм |
±(0,002 •Rx+0,0002) кОм | |
|
500 Ом |
±(0,002 •Rx+0,02) Ом | |
|
50 Ом |
±(0,003 •Rx+0,003) Ом | |
|
5 Ом |
±(0,01-Rx+0,0003) Ом | |
|
0,5 Ом |
±(0,03^Rx+0,0003) Ом | |
|
100 кГц (только для ПрофКиП Е7- 34) |
10 МОм |
±(0,08^Rx+0,020) МОм |
|
5 МОм |
±(0,03^Rx+0,0010) МОм | |
|
500 кОм |
±(0,012^Rx+0,05) кОм | |
|
50 кОм |
±(0,008 •Rx+0,002) кОм | |
|
5 кОм |
±(0,005 •Rx+0,0002) кОм | |
|
500 Ом |
±(0,005 •Rx+0,02) Ом | |
|
50 Ом |
±(0,008 •Rx+0,005) Ом | |
|
5 Ом |
±(0,025 •Rx+0,0010) Ом | |
|
0,5 Ом |
±(0,06^Rx+0,0020) Ом | |
|
Rx - измеренное значение электрического сопротивления переменного тока | ||
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
20 мФ |
±(0,05^Сх+0,005) мФ |
|
4 мФ |
±(0,015^Сх+0,0003) мФ | |
|
400 мкФ |
±(0,015^Сх+0,02) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,0035 •Сх+0,003) нФ | |
|
4 нФ |
±(0,0125^Сх+0,0005) нФ | |
|
1 кГц |
1000 мкФ |
±(0,02^Сх+0,5) мкФ |
|
400 мкФ |
±(0,015^Сх+0,03) мкФ | |
|
40 мкФ |
±(0,01-Сх+0,002) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,001 •Сх+0,002) нФ | |
|
4 нФ |
±(0,0035^Сх+0,0003) нФ | |
|
400 пФ |
±(0,0125^Сх+0,05) пФ | |
|
10 кГц |
100 мкФ |
±(0,03^Сх+0,05) мкФ |
|
40 мкФ |
±(0,015 •Сх+0,003) мкФ | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ | |
|
400 нФ |
±(0,001 •Сх+0,02) нФ | |
|
40 нФ |
±(0,001 •Сх+0,002) нФ | |
|
4 нФ |
±(0,001 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,0035 •Сх+0,03) пФ | |
|
40 пФ |
±(0,0125^Сх+0,05) пФ | |
|
100 кГц (только для ПрофКиП Е7- 37) |
10 мкФ |
±(0,06^Сх+0,020) мкФ |
|
4 мкФ |
±(0,025^Сх+0,0010) мкФ | |
|
400 нФ |
±(0,008^Сх+0,05) нФ | |
|
40 нФ |
±(0,005 •Сх+0,002) нФ | |
|
4 нФ |
±(0,005 •Сх+0,0002) нФ | |
|
400 пФ |
±(0,008 •Сх+0,02) пФ | |
|
40 пФ |
±(0,0120^Сх+0,005) пФ | |
|
4 пФ |
±(0,03^Сх+0,0010) пФ | |
|
Сх - измеренное значение электрической емкости | ||
|
Таблица 20 - Метрол( модификаций ПрофКиП |
Лист № 16 Всего листов 20 гические характеристики в режиме измерения индуктивности Е7-37, ПрофКиП Е7-37/1 | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц |
1000 Гн |
±(0,01-Lx+0,3) Гн |
|
400 Гн |
±(0,0035 •Lx+0,02) Гн | |
|
40 Гн |
±(0,001 •Lx+0,002) Гн | |
|
4 Гн |
±(0,001 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,001 •Lx+0,02) мГн | |
|
40 мГн |
±(0,0045 •Lx+0,002) мГн | |
|
4 мГн |
±(0,014^Lx+0,0005) мГн | |
|
1 кГц |
100 Гн |
±(0,01-Lx+0,03) Гн |
|
40 Гн |
±(0,0035 •Lx+0,002) Гн | |
|
4 Гн |
±(0,001 •Lx+0,0002) Гн | |
|
400 мГн |
±(0,001 •Lx+0,02) мГн | |
|
40 мГн |
±(0,001 •Lx+0,002) мГн | |
|
4 мГн |
±(0,0045 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,014^Lx+0,5) мкГн | |
|
10 кГц |
1000 мГн |
±(0,008 •Lx+0,3) мГн |
|
400 мГн |
±(0,0035 •Lx+0,02) мГн | |
|
40 мГн |
±(0,001 •Lx+0,002) мГн | |
|
4 мГн |
±(0,003 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,0045 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,014^Lx+0,05) мкГн | |
|
100 кГц (только для ПрофКиП Е7- 37) |
100 мГн |
±(0,012^Lx+0,05) мГн |
|
40 мГн |
±(0,008 •Lx+0,002) мГн | |
|
4 мГн |
±(0,005 •Lx+0,0002) мГн | |
|
400 мкГн |
±(0,005 •Lx+0,02) мкГн | |
|
40 мкГн |
±(0,008 •Lx+0,005) мкГн | |
|
4 мкГн |
±(0,025 •Lx+0,010) мкГн | |
|
Lx - измеренное значение индуктивности | ||
|
Таблица 21 - Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификаций ПрофКиП Е7-37, ПрофКиП Е7-37/1 | ||
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
100, 120 Гц, 1 кГц, 10 кГц |
10 МОм |
±(0,03-Rx+0,005) МОм |
|
4 МОм |
±(0,0125-Rx+0,0003) МОм | |
|
400 кОм |
±(0,0035-Rx+0,02) кОм | |
|
40 кОм |
±(0,001-Rx+0,002) кОм | |
|
4 кОм |
±(0,001 •Rx+0,0002) кОм | |
|
400 Ом |
±(0,001 •Rx+0,02) Ом | |
|
40 Ом |
±(0,0035 •Rx+0,002) Ом | |
|
4 Ом |
±(0,01-Rx+0,0003) Ом | |
|
0,4 Ом |
±(0,03-Rx+0,0005) Ом | |
Частота испытательного
сигнала
100 кГц
(только для ПрофКиП Е7-
37)
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
10 МОм |
±(0,08•Rx+0,020) МОм |
|
4 МОм |
±(0,03•Rx+0,0010) МОм |
|
400 кОм |
±(0,012•Rx+0,05) кОм |
|
40 кОм |
±(0,008 •Rx+0,002) кОм |
|
4 кОм |
±(0,005 •Rx+0,0002) кОм |
|
400 Ом |
±(0,005 •Rx+0,02) Ом |
|
40 Ом |
±(0,008 •Rx+0,005) Ом |
|
4 Ом |
±(0,025 •Rx+0,0010) Ом |
|
0,4 Ом |
±(0,06•Rx+0,0020) Ом |
Rx - измеренное значение электрического сопротивления переменного тока
Таблица 22 - Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-37, ПрофКиП Е7-37/1
|
Верхний предел поддиапазона измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
10 МОм |
±(0,02•RDcx+0,020) МОм |
|
4 МОм |
±(0,01•RDcx+0,0010) МОм |
|
400 кОм |
±(0,005•RDcx+0,05) кОм |
|
40 кОм |
±(0,001 •RDCx+0,002) кОм |
|
4 кОм |
±(0,001 •RDCx+0,0002) кОм |
|
400 Ом |
±(0,001 •RDCx+0,02) Ом |
|
40 Ом |
±(0,001 •RDCx+0,002) Ом |
|
4 Ом |
±(0,005 •RDCx+0,0010) Ом |
|
0,4 Ом |
±(O,O2•RDCx+0,0020) Ом |
|
RDCx - измеренное значение электрического сопротивления постоянного тока | |
Таблица 23 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В: - ПрофКиП Е7-13, ПрофКиП Е7-17, ПрофКиП Е7-27/1 (батарея типа |
9 |
|
«Крона») - ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2 |
7,2 |
|
(аккумулятор типа ААА, Ni-MH) - ПрофКиП Е7-27, ПрофКиП Е7-37, ПрофКиП Е7-37/1 |
8,4 |
|
(аккумулятор типа LH-200H7C, Ni-MH) - ПрофКиП Е7-33, ПрофКиП Е7-34 (аккумулятор типа ATL805, Li-ION) |
7,4 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, %, не более |
75 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность при +40 °C, %, не более |
75 |
Наименование характеристики
Значение
|
193 |
х |
96 |
х |
47 |
|
172 |
х |
83 |
х |
38 |
|
193 |
х |
92 |
х |
44 |
|
190 |
х |
90 |
х |
41 |
|
195 |
х |
90 |
х |
41 |
|
190 |
х |
90 |
х |
41 |
0,40
0,33
0,46
0,35
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- ПрофКиП Е7-13;
-
- ПрофКиП Е7-17;
-
- ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2;
-
- ПрофКиП Е7-27, ПрофКиП Е7-27/1;
-
- ПрофКиП Е7-33, ПрофКиП Е7-34;
-
- ПрофКиП Е7-37, ПрофКиП Е7-37/1_____________________________
Масса, кг, не более:
-
- ПрофКиП Е7-13, ПрофКиП Е7-37, ПрофКиП Е7-37/1;
-
- ПрофКиП Е7-17;
-
- ПрофКиП Е7-18, ПрофКиП Е7-18/1, ПрофКиП Е7-18/2;
-
- ПрофкиП Е7-27, ПрофкиП Е7-27/1; ПрофкиП Е7-33, ПрофКиП Е7-34
