Номер по Госреестру СИ: 90627-23
90627-23 Аппараты высоковольтные испытательные цифровые
(ПрофКиП АВИЦ)
Назначение средства измерений:
Аппараты высоковольтные испытательные цифровые ПрофКиП АВИЦ (далее -аппараты) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной полярности, среднеквадратических значений силы переменного тока, силы постоянного тока отрицательной полярности.
Внешний вид.
Аппараты высоковольтные испытательные цифровые
Рисунок № 1
Внешний вид.
Аппараты высоковольтные испытательные цифровые
Рисунок № 2
Внешний вид.
Аппараты высоковольтные испытательные цифровые
Рисунок № 3
Внешний вид.
Аппараты высоковольтные испытательные цифровые
Рисунок № 4
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства - 01.12.2028
Номер записи - 192556
ID в реестре СИ - 1412631
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2589 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Аппараты высоковольтные испытательные цифровые (ПрофКиП АВИЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Кто поверяет Аппараты высоковольтные испытательные цифровые (ПрофКиП АВИЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппараты высоковольтные испытательные цифровые (ПрофКиП АВИЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппараты имеют встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым.
Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AVIC-series |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на лицевую панель блоков управления аппаратов методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.7 «Подготовка к работе» и п.8 «Руководство по пользованию» руководства по эксплуатации ПРШН.411728.025 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 17 марта 2022 г. № 668 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-- 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 10-6 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ПРШН.411728.025-2023 ТУ Аппараты высоковольтные испытательные цифровые ПрофКиП АВИЦ. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП») ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон: +7(495) 921-16-18
E-mail: info@profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП») ИНН 5029212906Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон: +7(495) 921-16-18
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП») ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон: +7(495) 921-16-18
E-mail: info@profkip.ru
Конструктивно аппараты состоят из двух блоков: блока управления (далее - БУ) и блока высоковольтного (далее - БВ), которые соединяются кабелем.
БУ выполняется в пластиковом кейсе или металлическом корпусе. Металлические корпуса покрыты полимерной порошковой краской. БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Внутри БУ установлен регулятор напряжения. БУ предназначен для отображения измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения результатов испытаний.
Рабочее положение БУ при исполнении в кейсе - вертикальное, при настольном исполнении - горизонтальное.
БВ выполняется в металлическом корпусе с окраской порошковым методом, часть компонентов состоит из пластика. БВ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, поступающего с блока управления. БВ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на БВ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Также на БВ установлена автоматическая штанга заземления. Материалы изоляции высоковольтного трансформатора - трансформаторное масло, пластик, силиконовый высоковольтный провод. Рабочее положение БВ - вертикальное.
Принцип действия аппаратов основан на преобразовании с помощью регулятора напряжения и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).
К данному типу аппаратов относятся восемь модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-70Н, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120Н, которые отличаются исполнением БУ и БВ, диапазонами измерений и пределами допускаемой относительной погрешности измерений.
Аппараты модификации ПрофКиП АВИЦ-70 имеют исполнение БУ в пластиковом кейсе с ручкой для переноски, исполнение БВ в металлическом корпусе.
Аппараты модификаций ПрофКиП АВИЦ-70Н имеют исполнение БУ в металлическом корпусе, исполнение БВ в металлическом корпусе.
Аппараты модификаций ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-120 имеют исполнение БУ в пластиковом кейсе с ручкой для переноски, исполнение БВ в металлическом корпусе на колесном ходу.
Аппараты модификаций ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120Н имеют исполнение БУ в металлическом корпусе, исполнение БВ в металлическом корпусе на колесном ходу.
Нанесение знака поверки на средство измерений и пломбирование от несанкционированного доступа не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом ударно-точечной маркировки на шильдики, наклеиваемые на корпуса БУ и БВ, и имеет цифровое обозначение.
Общий вид аппаратов, места нанесения знака утверждения типа и заводских номеров представлены на рисунках 1 - 4.
xZZZZ1'
АВМЦГО
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) Блок управления
б) Блок высоковольтный

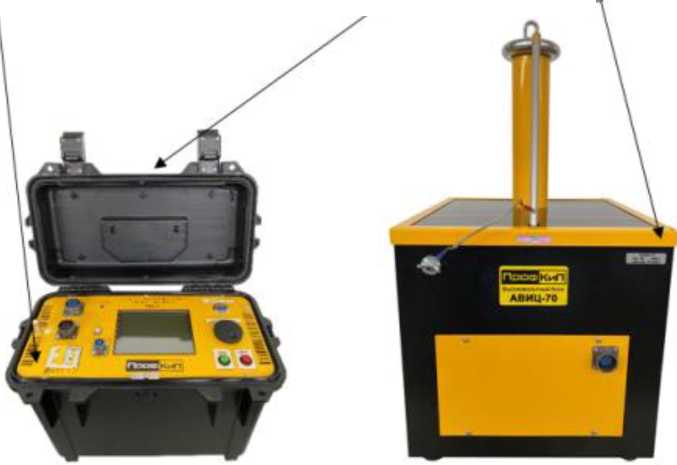

Рисунок 1 - Общий вид аппаратов модификации ПрофКиП АВИЦ-70
Место нанесения заводского номера
Q
АВИЦ-У
Место нанесения знака утверждения типа
а) Блок управления
б) Блок высоковольтный

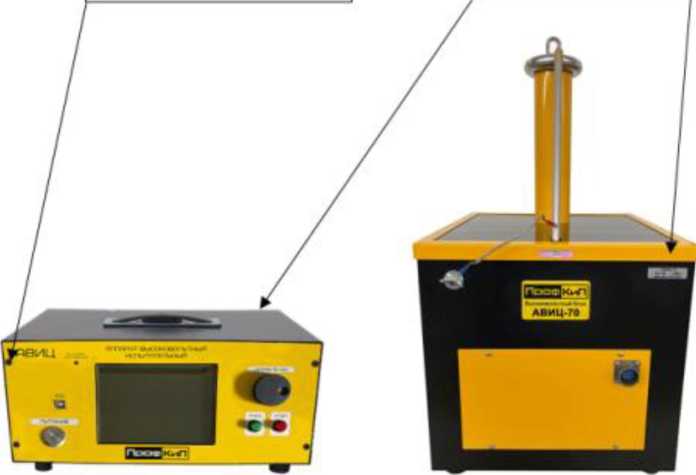

Рисунок 2 - Общий вид аппаратов модификации ПрофКиП АВИЦ-70Н
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) Блок управления
б) Блок высоковольтный

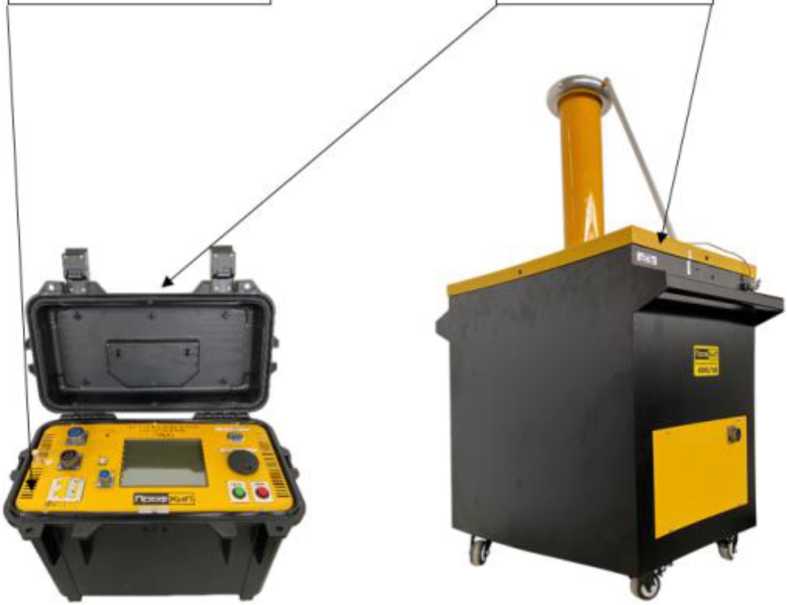

Рисунок 3 - Общий вид аппаратов модификаций ПрофКиП АВИЦ-80,
ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-120
явии
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) Блок управления
б) Блок высоковольтный
Рисунок 4 - Общий вид аппаратов модификаций ПрофКиП АВИЦ-80Н,
ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120Н
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок управления для модификаций ПрофКиП АВИЦ-70 |
ПРШН.411728.025.01 | |
|
ПрофКиП АВИЦ-80 |
ПРШН.411728.025.02 | |
|
ПрофКиП АВИЦ-100 |
ПРШН.411728.025.03 | |
|
ПрофКиП АВИЦ-120 |
ПРШН.411728.025.04 |
1 шт. |
|
ПрофКиП АВИЦ-70Н |
ПРШН.411728.025.05 | |
|
ПрофКиП АВИЦ-80Н |
ПРШН.411728.025.06 | |
|
ПрофКиП АВИЦ-100Н |
ПРШН.411728.025.07 | |
|
ПрофКиП АВИЦ-120Н |
ПРШН.411728.025.08 | |
|
Блок высоковольтный для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н |
ПРШН.411728.025.11 | |
|
ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н |
ПРШН.411728.025.12 |
1 шт. |
|
ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н |
ПРШН.411728.025.13 | |
|
ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
ПРШН.411728.025.14 | |
|
Кабель соединительный (4 м) для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н |
ПРШН.411728.025.51 |
1 шт. |
|
ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
ПРШН.411728.025.51.1 | |
|
Кабель сетевой (4 м, 250 В 16 А или 4 м 250 В 32А) для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н |
ПРШН.411728.025.52 |
1 шт. |
|
ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
ПРШН.411728.025.52.1 | |
|
Провод заземления (4±0,1) м, сечение 4 мм2 |
2 шт. | |
|
Вставка плавкая 15 А |
- |
2 шт. |
|
Вилка разъема для подключения сигнальных цепей FQ14-6TJ |
1 шт. | |
|
Паспорт |
ПРШН.411728.025 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПРШН.411728.025 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ
|
от 2 до 50 от 3 до 70 от 5 до 100 |
|
Диапазон измерений напряжения постоянного тока отрицательной полярности, кВ
100Н
120Н |
от 3 до 70 от 4 до 80 от 5 до 100 от 6 до 120 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %
|
±(2,0+0,04-((50/U)-1))* ±(2,0+0,04-((70/U)-1))* ±(2,0+0,04-((100/Ц)-1))* |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока отрицательной полярности, %
100Н -для модификаций ПрофКиП АВИЦ-120, ПрофКиП АВИЦ- 120Н |
±(2,0+0,04-((70/U)-1))* ±(2,0+0,04-((80/U)-1))* ±(2,0+0,04-((100/U)-1))* ±(2,0+0,04-((120/U)-1))* |
|
Диапазон измерений среднеквадратических значений силы переменного тока, мА
120Н |
от 0,1 до 30 от 0,1 до 60 от 0,1 до 45 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока отрицательной полярности мА
|
от 0,1 до 15 от 0,1 до 20 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %
|
±(2,0+0,1-((30/ I) -1))* ±(2,0+0,1-((60/ I) -1))* ±(2,0+0,1-((45/ I) -1))* |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока отрицательной полярности, %
|
±(2,0+0,1-((15/ I) -1))* ±(2,0+0,1-((20/ I) -1))* |
|
Примечание: U - измеренное значение напряжения, кВ I - измеренное значение силы тока, мА | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
- коэффициент искажения кривой напряжения питания, %, не более |
5 |
|
Максимальная полная мощность, потребляемая аппаратом, В-A, не более - для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н |
2100 |
|
- для модификаций ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
4500 |
|
Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее - для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н |
1500 |
|
- для модификаций ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
3600 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее - для модификаций ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н |
700 |
|
- для модификаций ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
1200 |
|
Максимальное время работы аппарата в повторнократковременном режиме с перерывами между включениями не менее 20 минут при выходном токе: - 100 % от максимального значения силы тока, мин |
3 |
|
- 75 % от максимального значения силы тока, мин |
6 |
|
- 50 % от максимального значения силы тока, мин |
15 |
|
- 25 % от максимального значения силы тока, ч |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - Блока управления ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-120 |
420x235x320 |
|
- Блока управления ПрофКиП АВИЦ-70Н, |
360x280x170 |
|
- Блока управления ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100Н, ПрофКиП АВИЦ-120Н |
400x320x200 |
|
- Блока высоковольтного ПрофКиП АВИЦ-70, ПрофКиП АВИЦ-70Н |
370x380x650 |
|
- Блока высоковольтного ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н |
420x650x1050 |
|
- Блока высоковольтного ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
500x750x1200 |
|
Масса, кг, не более - Блока управления ПрофКиП АВИЦ-70 |
16,5 |
|
- Блока управления ПрофКиП АВИЦ-70Н |
15,5 |
|
- Блока управления ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-120 |
21 |
|
22 35,6 |
|
70Н - Блока высоковольтного ПрофКиП АВИЦ-80, ПрофКиП АВИЦ-80Н, ПрофКиП АВИЦ-100, ПрофКиП АВИЦ-100Н |
78,5 |
|
- Блока высоковольтного ПрофКиП АВИЦ-120, ПрофКиП АВИЦ-120Н |
110 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
