Номер по Госреестру СИ: 93083-24
93083-24 Мультиметры переносные
(ПрофКиП МП)
Назначение средства измерений:
Мультиметры переносные ПрофКиП МП (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянного тока, электрической ёмкости и частоты.
Внешний вид.
Мультиметры переносные
Рисунок № 1
Внешний вид.
Мультиметры переносные
Рисунок № 2
Внешний вид.
Мультиметры переносные
Рисунок № 3
Внешний вид.
Мультиметры переносные
Рисунок № 4
Внешний вид.
Мультиметры переносные
Рисунок № 5
Внешний вид.
Мультиметры переносные
Рисунок № 6
Внешний вид.
Мультиметры переносные
Рисунок № 7
Внешний вид.
Мультиметры переносные
Рисунок № 8
Внешний вид.
Мультиметры переносные
Рисунок № 9
Внешний вид.
Мультиметры переносные
Рисунок № 10
Общие сведения
Дата публикации - 04.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194891
ID в реестре СИ - 1418686
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МП-87, МП-111,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Мультиметры переносные (ПрофКиП МП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94864-25 11.03.2030 |
Мегаомметры переносные, ПрофКиП Е6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
95101-25 08.04.2030 |
Мегаомметры переносные, ПрофКиП ЦС Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Кто поверяет Мультиметры переносные (ПрофКиП МП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Мультиметры переносные (ПрофКиП МП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки либо шелкографии и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» паспортов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении
измерений постоянного электрического
государственной поверочной схемы для средств напряжения и электродвижущей силы»;
2023 г. № 1706 «Об утверждении измерений переменного электрического
Приказ Росстандарта от 18 августа государственной поверочной схемы для средств напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 17 марта 2022 г. № 668
«Об утверждении силы переменного
государственной поверочной схемы для средств измерений
электрического тока от 1^10-8 до 100 А диапазоне частот от 1-10’1 до 1^106 Гц»;
утверждении постоянного
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
государственной поверочной схемы для средств измерений силы
электрического тока в диапазоне от 1^10-16 до 100 А»;
общесоюзная
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и поверочная схема для средств измерений электрической ёмкости»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ТУ ПРШН.42216- 020-68134858-2023 «Мультиметры переносные ПрофКиП МП».
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Мультиметры предназначены для использования в цеховых и лабораторных условиях, при наладке и ремонте радиотехнического оборудования, электронных схем и узлов автоматики, а также при тестировании и ремонте промышленных электросетей.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположены: цифровой дисплей, функциональные кнопки управления (в зависимости от модификации), поворотный переключатель выбора режима работы и входные гнёзда. Измеренные значения отображаются на жидкокристаллическом дисплее.
Принцип действия мультиметров основан на преобразовании измеряемой величины в напряжение с последующим его преобразованием с помощью АЦП двойного интегрирования.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средств измерений относятся следующие модификации: ПрофКиП МП-15В, ПрофКиП МП-18В, ПрофКиП МП-87, ПрофКиП МП-106, ПрофКиП МП-107, ПрофКиП МП-111, ПрофКиП МП-113, ПрофКиП МП-114, ПрофКиП МП-144, ПрофКиП МП-175, ПрофКиП МП-177, ПрофКиП МП-188.
Мультиметры различаются между собой:
-
- наличием /отсутствием определённых режимов измерения;
-
- наличием /отсутствием сервисных режимов и дополнительных функций;
-погрешностью измерений в различных режимах;
-
- максимальным/ минимальным значением измеряемой величины в том или ином режиме;
-
- размерами дисплея и его цифрового индикатора, а так же его разрядностью;
-
- габаритными размерами и массой.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мультиметров.
Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея прибора, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель мультиметров.
Общий вид мультиметров представлен на рисунках 1-12. Место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа представлены на рисунке 13. Место нанесения заводского номера представлено на рисунке 14.
Рисунок 1 - Общий вид мультиметров
переносных ПрофКиП МП-15В
Рисунок 2 - Общий вид мультиметров переносных ПрофКиП МП-18В

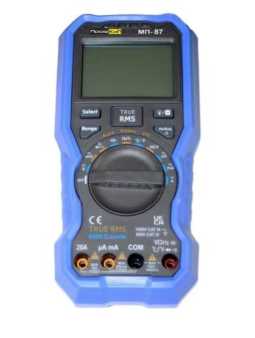

Рисунок 3 - Общий вид мультиметров
переносных ПрофКиП МП-87

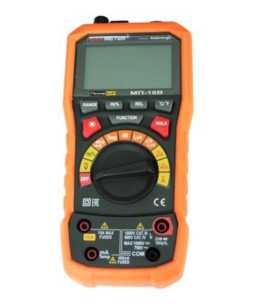

Рисунок 4 - Общий вид мультиметров
переносных ПрофКиП МП-106

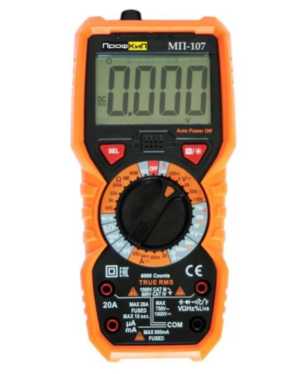

Рисунок 5 - Общий вид мультиметров переносных ПрофКиП МП-107

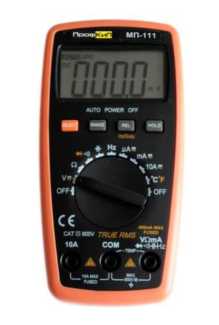

Рисунок 6 - Общий вид мультиметров
переносных ПрофКиП МП-111

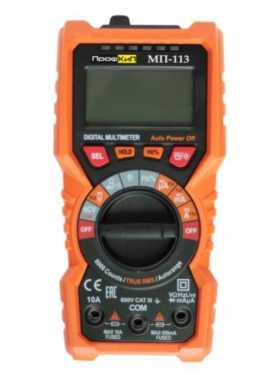

Рисунок 7 - Общий вид мультиметров
переносных ПрофКиП МП-113

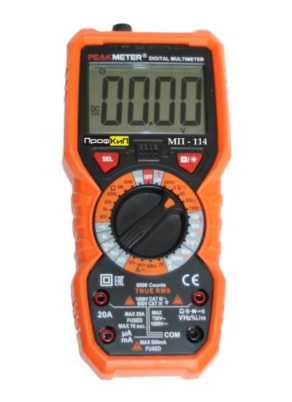

Рисунок 8 - Общий вид мультиметров переносных ПрофКиП МП-114

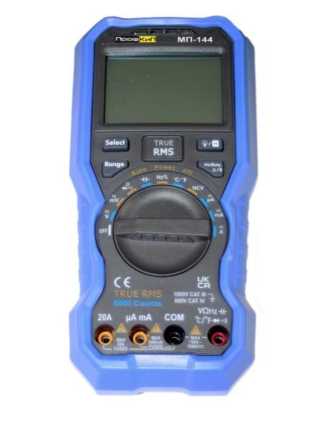

Рисунок 9 - Общий вид мультиметров
переносных ПрофКиП МП-144

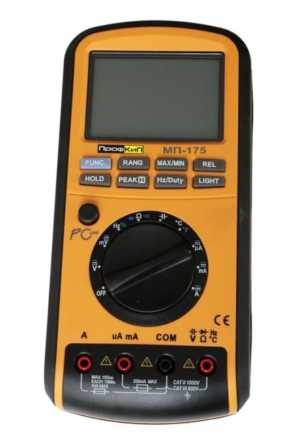

Рисунок 10 - Общий вид мультиметров переносных ПрофКиП МП-175

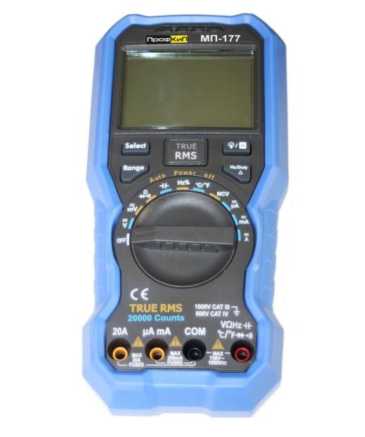

Рисунок 11 - Общий вид мультиметров переносных ПрофКиП МП-177
Рисунок 12 - Общий вид мультиметров
переносных ПрофКиП МП-188

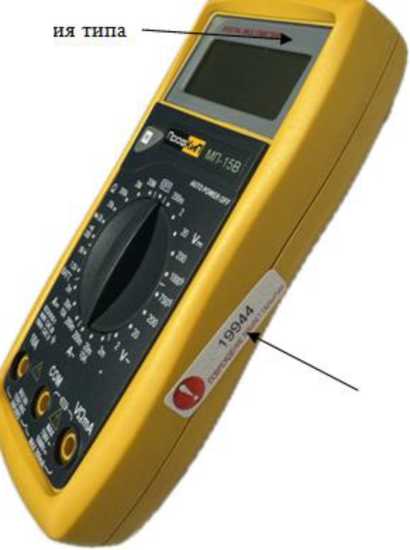

Место нанесения знака
Место пломбирования от несанкционированного достутта
Рисунок 13 - Место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа

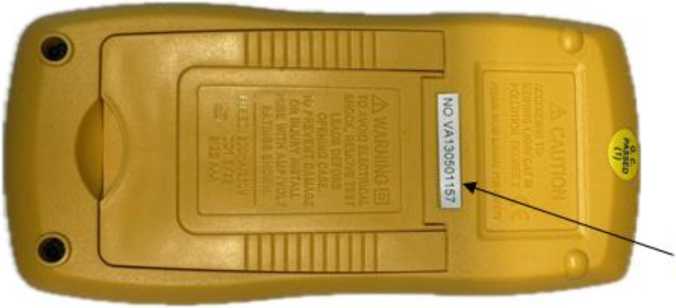

Место нанесения заводского номера
Рисунок 14 - Место нанесения заводского номера
Стандартный комплект поставки мультиметров представлен в таблице 10.
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мультиметр переносной |
ПрофКиП МП |
1 |
|
Элемент (батарея) питания |
- |
В зависимости от модификации мультиметра |
|
Паспорт |
422169-020-68134858-2023 П для ПрофКиП МП-15В, 422169-012-68134858-2023 П для ПрофКиП МП-18В, 422169-019-68134858-2023 П для ПрофКиП МП-87, 422169-010-68134858-2023 П для ПрофКиП МП-106, 422169-009-68134858-2023 П для ПрофКиП МП-107, 422168-016-68134858-2023 П для ПрофКиП МП-111, 422169-011-68134858-2023 П для ПрофКиП МП-113, 422169-006-68134858-2023 П для ПрофКиП МП-114, 422168-013-68134858-2023 П для ПрофКиП МП-144, 422166-015-68134858-2023 П для ПрофКиП МП-175, 422166-014-68134858-2023 П для ПрофКиП МП-177, 422166-021-68134858-2023 П для ПрофкиП МП-188 |
1 |
|
Измерительные провода |
- |
В зависимости от модификации мультиметра |
|
Упаковка |
- |
1 |
Основные метрологические и технические характеристики мультиметров переносных ПрофКиП МП представлены в таблицах 2-8.
Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мВ, В |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-15В |
200 мВ |
0,1 мВ |
+ (0,5 •IO-2 иизм + 1r) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
1000 В |
1 В |
+ (0,8 •IO-2 иизм + 2r) | |
|
ПрофКиП МП-18В |
400 мВ |
0,1 мВ |
+ (0,7 •Ю-2 иизм + 2r) |
|
4 В |
0,001 В | ||
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
1000 В |
1 В | ||
|
ПрофКиП МП-87 |
60 мВ |
0,01 мВ |
+ (0,5 •Ю-2 иизм + 2r) |
|
600 мВ* |
0,1 мВ | ||
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
+ (0,8 •Ю-2 иизм + 2r) | |
|
ПрофКиП МП-106 |
200 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 2r) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
1000 В |
1 В |
+ (0,8 •Ю-2 иизм + 2r) | |
|
ПрофКиП МП-107 |
600 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 3r) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-111 |
400 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 4r) |
|
4 В |
0,001 В | ||
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В |
+ (1,0^10-2 иизм + 4r) | |
|
ПрофКиП МП-113 |
600 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 3r) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
ПрофКиП МП-114 |
600 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 3r) |
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В | ||
|
ПрофКиП МП-144 |
60 мВ |
0,01 мВ |
+ (0,5 •Ю-2 иизм + 2r) |
|
600 мВ |
0,1 мВ | ||
|
6 В |
0,001 В | ||
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В |
+ (0,8 •Ю-2 иизм + 2r) | |
|
ПрофКиП МП-175 |
220 мВ |
0,01 мВ |
+ (0,1 •Ю-2 иизм + 8r) |
|
2,2 В |
0,0001 В |
+ (0,2 •Ю-2 иизм + 8r) | |
|
22 В |
0,001 В | ||
|
220 В |
0,01 В | ||
|
1000 В |
0,1 В | ||
|
ПрофКиП МП-177 |
20 мВ |
0,001 мВ |
+ (0,05^10-2 иизм + 10r) |
|
200 мВ |
0,01 мВ | ||
|
2 В |
0,0001 В |
+ (0,1^10-2 иизм + 2r) | |
|
20 В |
0,001 В | ||
|
200 В |
0,01 В | ||
|
1000 В |
0,1 В |
+ (0,15^10-2 иизм + 5r) |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-188 |
20 мВ |
0,001 мВ |
+ (0,05^10-2 иизм + 10r) |
|
200 мВ |
0,01 мВ | ||
|
2 В |
0,0001 В |
+ (0,1^10-2 иизм + 2r) | |
|
20 В |
0,001 В | ||
|
200 В |
0,01 В | ||
|
1000 В |
0,1 В |
+ (0,15^10-2 иизм + 5r) |
Примечания
* - для положения поворотного переключателя mV!
иизм - измеренное значение напряжения постоянного тока, В (мВ) r - разрешение на текущем диапазоне измерений, В (мВ)
Таблица 3 - Метрологические характеристики в режиме измерения напряжения переменного тока
|
Модификация |
Предел измерений |
Разрешение |
Частота измеряемого напряжения |
Пределы допускаемой абсолютной погрешности измерений, мВ, В |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-15В |
2 В |
0,001 В |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
20 В |
0,01 В | |||
|
200 В |
0,1 В | |||
|
750 В |
1 В |
+ (1,2^10-2 иизм + 3r) | ||
|
ПрофКиП МП-18В |
400 мВ |
0,1 мВ |
от 45 до 60 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
4 В |
0,001 В | |||
|
40 В |
0,01 В | |||
|
400 В |
0,1 В |
+ (1,0^10-2 иизм + 3r) | ||
|
750 В |
1 В | |||
|
ПрофКиП МП-87 |
60 мВ |
0,01 мВ |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
600 мВ* |
0,1 мВ | |||
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
750 В |
1 В |
+ (1,0^10-2 иизм + 3r) |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-106 |
2 В |
0,001 В |
от 40 до 400 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
20 В |
0,01 В | |||
|
200 В |
0,1 В | |||
|
750 В |
1 В |
от 40 до 200 Гц |
+ (1,5^10-2 иизм + 3r) | |
|
ПрофКиП МП-107 |
6 В |
0,001 В |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В |
+ (1,0^10-2 иизм + 5r) | ||
|
750 В |
1 В | |||
|
ПрофКиП МП-111 |
4 В |
0,001 В |
от 50 до 200 Гц |
+ (0,8 •Ю-2 иизм + 6r) |
|
40 В |
0,01 В | |||
|
400 В |
0,1 В | |||
|
600 В |
1 В |
+ (1,0^10-2 иизм + 6r) | ||
|
ПрофКиП МП-113 |
6 В |
0,001 В |
от 20 до 500 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
6 В |
0,001 В |
от 0,5 до 10,0 кГц |
+ (1,5^10-2 иизм + 10r) | |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
ПрофКиП МП-114 |
6 В |
0,001 В |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 иизм + 3r) |
|
60 В |
0,01 В | |||
|
600 В |
0,1 В |
+ (1,0^10-2 иизм + 5r) | ||
|
750 В |
1 В | |||
|
ПрофКиП МП-144 |
60 мВ |
0,01 мВ |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 иизм + 5r) |
|
600 мВ |
0,1 мВ |
+ (0,8 •Ю-2 иизм + 3r) | ||
|
6 В |
0,001 В | |||
|
60 В |
0,01 В | |||
|
600 В |
0,1 В | |||
|
750 В |
1 В |
+ (1,0^10-2 иизм + 3r) |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-175 |
220 мВ |
0,01 мВ |
от 40 до 1000 Гц |
+ (0,5 •Ю-2 иизм + 20r) |
|
2,2 В |
0,0001 В |
+ (0,8 •Ю-2 иизм + 40r) | ||
|
22 В |
0,001 В | |||
|
220 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
ПрофКиП МП-177 |
20 мВ |
0,001 мВ |
от 40 до 1000 Гц |
+ (0,5 •Ю-2 иизм + 10r) |
|
200 мВ |
0,01 мВ | |||
|
2 В |
0,0001 В | |||
|
20 В |
0,001 В | |||
|
200 В |
0,01 В | |||
|
750 В |
0,1 В |
+ (0,8 •Ю-2 иизм + 10r) | ||
|
ПрофКиП МП-188 |
20 мВ |
0,001 мВ |
от 40 до 1000 Гц |
+ (0,5 •Ю-2 иизм + 10r) |
|
200 мВ |
0,01 мВ | |||
|
2 В |
0,0001 В | |||
|
20 В |
0,001 В | |||
|
200 В |
0,01 В | |||
|
750 В |
0,1 В |
+ (0,8 •Ю-2 иизм + 10r) | ||
|
Примечания * - для положения поворотного переключателя mV! иизм - измеренное значение напряжения постоянного тока, В (мВ) r - разрешение на текущем диапазоне измерений, В (мВ) | ||||
Таблица 4 - Метрологические характеристики в режиме измерения силы постоянного тока
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-15В |
2 мА |
0,001 мА |
+ (0,8 •Ю-2 1изм + 2r) |
|
20 мА |
0,01 мА | ||
|
200 мА |
0,1 мА |
+ (1,2^10-2 1изм + 2r) | |
|
10 А |
0,01 А |
+ (2,0 •Ю-2 1изм + 5r) |
Продолжение таблицы 4
|
ПрофКиП МП-18В |
400 мкА |
0,1 мкА |
+ (1,5^10-2 1изм + 3r) |
|
4000 мкА |
1 мкА |
+ (1,2^ 10-2 1изм + 3r) | |
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
4 А |
0,001 А |
+ (2,0 •Ю-2 1изм + 10r) | |
|
10 А |
0,01 А | ||
|
ПрофКиП МП-87 |
600 мкА |
0,1 мкА |
+ (0,8 •ю-2 1изм + 2r) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
20 А |
0,01 А |
+ (1,2^ 10-2 1изм + 3r) | |
|
ПрофКиП МП-106 |
2 мА |
0,001 мА |
+ (0,8 •ю-2 1изм + 1r) |
|
20 мА |
0,01 мА | ||
|
200 мА |
0,1 мА |
+ (1,5^10-2 1изм + 1r) | |
|
20 А |
0,001 А |
+ (2,0 •Ю-2 1изм + 5r) | |
|
ПрофКиП МП-107 |
60 мкА |
0,01 мкА |
+ (0,8 •ю-2 1изм + 3r) |
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | |
|
ПрофКиП МП-111 |
400 мкА |
0,1 мкА |
+ (1,0^10-2 1изм + 10r) |
|
4000 мкА |
1 мкА | ||
|
40 мА |
0,01 мА | ||
|
400 мА |
0,1 мА | ||
|
4 А |
0,001 А |
+ (1,2^10-2 1изм + 10r) | |
|
10 А |
0,01 А | ||
|
ПрофКиП МП-113 |
600 мкА |
0,1 мкА |
+ (0,8 •ю-2 1изм + 3r) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
6 А |
0,001 А |
+ (1,5^10-2 1изм + 3r) | |
|
20 А |
0,01 А |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-114 |
60 мкА |
0,01 мкА |
+ (0,8 •Ю-2 1изм + 3r) |
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | |
|
ПрофКиП МП-144 |
600 мкА |
0,1 мкА |
+ (0,8 •ю-2 1изм + 2r) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
20 А |
0,01 А |
+ (1,2^10-2 1изм + 3r) | |
|
ПрофКиП МП-175 |
200 мкА |
0,01 мкА |
+ (0,3 •ю-2 1изм + 15r) |
|
2200 мкА |
0,1 мкА | ||
|
22 мА |
0,001 мА | ||
|
220 мА |
0,01 мА | ||
|
10 А |
0,001 А |
+ (0,8 •ю-2 1изм + 30r) | |
|
ПрофКиП МП-177 |
200 мкА |
0,01 мкА |
+ (0,2 •Ю-2 1изм + 10r) |
|
2000 мкА |
0,1 мкА | ||
|
20 мА |
0,001 мА | ||
|
200 мА |
0,01 мА | ||
|
20 А |
0,001 А |
+ (2,0 •Ю-2 1изм + 10r) | |
|
ПрофКиП МП-188 |
200 мкА |
0,01 мкА |
+ (0,5 х 10-2 1изм + 10r) |
|
2000 мкА |
0,1 мА | ||
|
20 мА |
0,001 мА | ||
|
200 мА |
0,01 мА | ||
|
10 А |
0,001 А |
+ (2,0 х 10-2 1изм + 10r) |
Примечания
1изм - измеренное значение силы постоянного тока, А (мА, мкА) r - разрешение на текущем диапазоне измерений, А (мА, мкА)
Таблица 5 - Метрологические характеристики в режиме измерения силы переменного тока
|
Модификация |
Предел измерений |
Разрешение |
Частота измеряемого переменного тока |
Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-15В |
2 мА |
0,001 мА |
от 40 до 1000 Гц |
+ (1,2^ 10-2 1изм + 3r) |
|
20 мА |
0,01 мА | |||
|
200 мА |
0,1 мА |
+ (2,0 •Ю-2 1изм + 3r) | ||
|
10 А |
0,1 А |
+ (3,0^10-2 1изм + 7r) | ||
|
ПрофКиП МП-18В |
400 мкА |
0,1 мкА |
от 40 до 500 Гц |
+ (1,5^10-2 1изм + 5r) |
|
4000 мкА |
1 мкА | |||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
4 А |
0,001 А |
+ (3,0^10-2 1изм + 10r) | ||
|
10 А |
0,01 А | |||
|
ПрофКиП МП-87 |
600 мкА |
0,1 мкА |
от 40 до 1000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | ||
|
ПрофКиП МП-106 |
20 мА |
0,01 мА |
от 40 до 400 Гц |
+ (1,0^10-2 1изм + 5r) |
|
200 мА |
0,1 мА |
+ (1,5^10-2 1изм + 5r) | ||
|
10 А |
0,001 А |
+ (3,0^10-2 1изм + 5r) | ||
|
ПрофКиП МП-107 |
60 мА |
0,01 мА |
от 40 до 1000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
600 мА |
0,1 мА | |||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | ||
|
ПрофКиП МП-111 |
400 мкА |
0,1 мкА |
от 50 до 200 Гц |
+ (1,5^10-2 1изм + 10r) |
|
4000 мкА |
1 мкА | |||
|
40 мА |
0,01 мА | |||
|
400 мА |
0,1 мА | |||
|
4 А |
0,001 А |
+ (2,5 •Ю-2 1изм + 15r) | ||
|
10 А |
0,01 А |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-113 |
600 мкА |
0,1 мкА |
от 20 до 1000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
6 А |
0,001 А |
+ (1,5^10-2 1изм + 3r) | ||
|
20 А |
0,01 А | |||
|
ПрофКиП МП-114 |
60 мА |
0,01 мА |
от 40 до 1000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
600 мА |
0,1 мА | |||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | ||
|
ПрофКиП МП-144 |
600 мкА |
0,1 мкА |
от 40 до 1000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | ||
|
ПрофКиП МП-175 |
200 мкА |
0,01 мкА |
от 40 до 400 Гц |
+ (1,0 •ю-2 1изм + 20r) |
|
2200 мкА |
0,1 мкА | |||
|
22 мА |
0,001 мА | |||
|
220 мА |
0,01 мА | |||
|
10 А |
0,001 А |
+ (1,5 •ю-2 1изм + 30r) | ||
|
ПрофКиП МП-177 |
200 мкА |
0,01 мкА |
от 40 до 1000 Гц |
+ (0,8 •ю-2 1изм + 10r) |
|
2000 мкА |
0,1 мкА | |||
|
20 мА |
0,001 мА | |||
|
200 мА |
0,01 мА | |||
|
20 А |
0,001 А |
+ (2,5 •ю-2 1изм + 10r) | ||
|
ПрофКиП МП-188 |
200 мкА |
0,01 мкА |
от 40 до 1000 Гц |
+ (0,8 •ю-2 1изм + 10r) |
|
2000 мкА |
0,1 мА | |||
|
20 мА |
0,001 мА | |||
|
200 мА |
0,01 мА | |||
|
20 А |
0,001 А |
+ (2,5 •ю-2 1изм + 10r) |
Примечания
1изм - измеренное значение силы переменного тока, А (мА, мкА) r - разрешение на текущем диапазоне измерений, А (мА, мкА)
Таблица 6 - Метрологические характеристики в режиме измерения сопротивления постоянного тока
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-15В |
200 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Иизм + 3r) |
|
2 кОм |
0,001 кОм |
+ (0,8 •Ю-2 Иизм + 1r) | |
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
+ (1,0^10-2 Иизм + 2r) | |
|
ПрофКиП МП-18В |
400 Ом |
0,1 Ом |
+ (1,2^ 10-2 Иизм + 2r) |
|
4 кОм |
0,001 кОм | ||
|
40 кОм |
0,01 кОм | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,01 МОм |
+ (2,5 •Ю-2 Иизм + 5r) | |
|
ПрофКиП МП-87 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Иизм + 2r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
+ (2,0 •Ю-2 Иизм + 3r) | |
|
ПрофКиП МП-106 |
200 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Rизм + 5r) |
|
2 кОм |
0,001 кОм |
+ (0,8 •Ю-2 Rизм + 2r) | |
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
+ (1,0^10-2 Rизм + 3r) | |
|
200 МОм |
0,1 МОм |
Погрешность не нормирована | |
|
ПрофКиП МП-107 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Rизм + 5r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-107 |
600 кОм |
0,1 кОм |
+ (0,8 •Ю-2 Иизм + 5r) |
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
+ (2,0 •Ю-2 Иизм + 20r) | |
|
ПрофКиП МП-111 |
400 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Иизм + 5r) |
|
4 кОм |
0,001 кОм |
+ (0,8 •Ю-2 Иизм + 4r) | |
|
40 кОм |
0,01 кОм | ||
|
400 кОм |
0,1 кОм | ||
|
4 Мом |
0,001 МОм | ||
|
40 МОм |
0,01 МОм |
+ (1,2^ 10-2 Иизм + 10r) | |
|
ПрофКиП МП-113 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Иизм + 5r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
+ (2,0 •Ю-2 Иизм + 10r) | |
|
ПрофКиП МП-114 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Rизм + 5r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
+ (2,0 •Ю-2 Rизм + 20r) | |
|
ПрофКиП МП-144 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Rизм + 2r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
+ (2,0 •Ю-2 Rизм + 5r) | |
|
ПрофКиП МП-175 |
220 Ом |
0,01 Ом |
+ (0,5 •Ю-2 Rизм + 10r) |
|
2,2 кОм |
0,0001 кОм |
+ (0,8 х 10-2 Rизм + 20r) | |
|
22 кОм |
0,001 кОм |
Окончание таблицы 6
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-175 |
220 кОм |
0,01 кОм |
+ (1,0 •ю-2 Rизм + 40r) |
|
2,2 МОм |
0,0001 МОм | ||
|
22 МОм |
0,001 МОм |
+ (1,5 •Ю-2 Rизм + 40r) | |
|
220 МОм |
0,01 МОм |
Погрешность не нормирована | |
|
ПрофКиП МП-177 |
200 Ом |
0,01 Ом |
+ (0,5 •Ю-2 Иизм + 10r) |
|
2 кОм |
0,0001 кОм |
+ (0,3 •Ю-2 Иизм + 2r) | |
|
20 кОм |
0,001 кОм | ||
|
200 кОм |
0,01 кОм | ||
|
2 МОм |
0,0001 МОм | ||
|
20 МОм |
0,001 МОм |
+ (1,0^10-2 Иизм + 2r) | |
|
200 МОм |
0,01 МОм |
Погрешность не нормирована | |
|
ПрофКиП МП-188 |
200 Ом |
0,01 Ом |
+ (0,5 •Ю-2 Иизм + 10r) |
|
2 кОм |
0,0001 кОм |
+ (0,3 •Ю-2 Rизм + 3r) | |
|
20 кОм |
0,001 кОм |
+ (0,3 •Ю-2 Rизм + 1r) | |
|
200 кОм |
0,01 кОм | ||
|
2 МОм |
0,0001 МОм | ||
|
20 МОм |
0,001 МОм |
+ (0,5 •Ю-2 Rизм + 1r) | |
|
200 МОм |
0,01 МОм |
+ (5,0^10-2 Rизм + 10r) |
Примечания
Rизм - измеренное значение сопротивления, Ом (кОм, МОм) r - разрешение на текущем диапазоне измерений, Ом (кОм, МОм)
Таблица 7 - Метрологические характеристики в режиме измерения электрической ёмкости
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-18В |
40 нФ |
0,01 нФ |
+ (3,0^10-2 Сизм + 3r) |
|
400 нФ |
0,1 мкФ | ||
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
100 мкФ |
0,1 мкФ |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-87 |
60 нФ |
0,01 нФ |
+ (3,0^10-2 Сизм + 3r) |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ |
+ (3,0^10-2 Сизм + 5r) | |
|
6 мФ |
0,001 мФ | ||
|
60 мФ |
0,01 мФ | ||
|
ПрофКиП МП-106 |
20 нФ |
0,01 нФ |
+ (4,0 •Ю-2 Сизм + 3r) |
|
200 нФ |
0,1 нФ | ||
|
2 мкФ |
0,001 мкФ | ||
|
200 мкФ |
0,1 мкФ |
+ (6,0 •ю-2 Сизм + 10r) | |
|
ПрофКиП МП-107 |
6 нФ |
0,001 нФ |
+ (4,0 •Ю-2 Сизм + 30r) |
|
60 нФ |
0,01 нФ |
+ (4,0 •Ю-2 Сизм + 3r) | |
|
600 нФ |
0,1 мкФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6 мФ |
0,001 мФ | ||
|
100 мФ |
0,01 мФ |
+ (5,0^10-2 Сизм + 3r) | |
|
ПрофКиП МП-111 |
4 нФ |
0,001 нФ |
Погрешность не нормирована |
|
40 нФ |
0,01 нФ |
+ (3,5 •Ю-2 Сизм + 8r) | |
|
400 нФ |
0,1 нФ | ||
|
4 мкФ |
0,001 мкФ | ||
|
40 мкФ |
0,01 мкФ | ||
|
100 мкФ |
0,1 мкФ |
+ (5,0^10-2 Сизм + 8r) | |
|
ПрофКиП МП-113 |
10 нФ |
0,001 нФ |
+ (4,0 •Ю-2 Сизм + 3r) |
|
100 нФ |
0,01 нФ | ||
|
1000 нФ |
0,1 мкФ | ||
|
10 мкФ |
0,001 мкФ | ||
|
100 мкФ |
0,01 мкФ |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-113 |
1000 мкФ |
0,1 мкФ |
+ (4,0 •Ю-2 Сизм + 3r) |
|
10 мФ |
0,001 мФ | ||
|
100 мФ |
0,01 мФ |
+ (5,0^10-2 Сизм + 3r) | |
|
ПрофКиП МП-114 |
6 нФ |
0,001 нФ |
+ (4,0 •Ю-2 Сизм + 30r) |
|
60 нФ |
0,01 нФ |
+ (4,0 •Ю-2 Сизм + 3r) | |
|
600 нФ |
0,1 мкФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6 мФ |
0,001 мФ | ||
|
100 мФ |
0,01 мФ |
+ (5,0^10-2 Сизм + 3r) | |
|
ПрофКиП МП-144 |
60 нФ |
0,01 нФ |
+ (3,0^10-2 Сизм + 3r) |
|
600 нФ |
0,1 мкФ | ||
|
6мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ |
+ (3,0^10-2 Сизм + 5r) | |
|
6 мФ |
0,001 мФ | ||
|
60 мФ |
0,01 мФ | ||
|
ПрофКиП МП-175 |
22 нФ |
0,001 нФ |
+ (1,0 •ю-2 Сизм + 20r) |
|
220 нФ |
0,01 мкФ | ||
|
2,2 мкФ |
0,0001 мкФ | ||
|
22 мкФ |
0,001 мкФ |
+ (1,5 •Ю-2 Сизм + 20r) | |
|
220 мкФ |
0,01 мкФ | ||
|
2,2 мФ |
0,0001 мФ |
+ (2,5 •Ю-2 Сизм + 20r) | |
|
22 мФ |
0,001 мФ |
+ (3,0^10-2 Сизм + 20r) | |
|
220 мФ |
0,01 мФ |
+ (5,0^10-2 Сизм + 20r) | |
|
ПрофКиП МП-177 |
2 нФ |
0,0001 нФ |
+ (3,0^10-2 Сизм + 10r) |
|
20 нФ |
0,001 нФ | ||
|
200 нФ |
0,01 нФ | ||
|
2 мкФ |
0,0001 мкФ |
Окончание таблицы 7
|
1 |
2 |
3 |
4 |
|
ПрофКиП МП-177 |
20 мкФ |
0,001 мкФ |
+ (3,0^10-2 Сизм + 10r) |
|
200 мкФ |
0,01 мФ | ||
|
2 мФ |
0,0001 мФ | ||
|
20 мФ |
0,001 мФ | ||
|
ПрофКиП МП-188 |
2 нФ |
0,0001 нФ |
+ (3,0^10-2 Сизм + 10r) |
|
20 нФ |
0,001 нФ | ||
|
200 нФ |
0,01 нФ | ||
|
2 мкФ |
0,0001 мкФ | ||
|
20 мкФ |
0,001 мкФ | ||
|
200 мкФ |
0,01 мкФ | ||
|
2 мФ |
0,0001 мФ | ||
|
20 мФ |
0,001 мФ | ||
|
Примечания Сизм - измеренное значение электрической ёмкости, нФ (мкФ, мФ) r - разрешение на текущем диапазоне измерений, нФ (мкФ, мФ) | |||
Таблица 7 -
частоты
в
|
Модификация |
Предел измерений |
Напряжение |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, Гц, кГц |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-18В |
10 Гц |
от 0,5 до 10,0 В |
0,001 Гц |
± (2,0 •Ю-2 Низм + 5r) |
|
100 Гц |
0,01 Гц |
± (1,5^10-2 Низм + 5r) | ||
|
1000 Гц |
0,1 Гц | |||
|
10 кГц |
0,001 кГц | |||
|
100 кГц |
0,01 кГц |
± (2,0 •Ю-2 Низм + 5r) | ||
|
199,9 кГц |
0,1 кГц | |||
|
ПрофКиП МП-87 |
10 Гц |
от 0,3 до 10,0 В |
0,01 Гц |
± (0,8^10-2 Низм + 2r) |
|
100 Гц |
0,1 Гц | |||
|
1000 Гц |
1 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1000 кГц |
1 кГц | |||
|
ПрофКиП МП-106 |
От 1 до 20 кГц |
от 0,2 до 10,0 В |
0,01 кГц |
± (2,0 •Ю-2 Низм + 5r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МП-107 |
10 Гц |
от 0,3 до 10,0 В |
0,01 Гц |
± (1,0^10-2 Низм + 3r) |
|
100 Гц |
0,1 Гц | |||
|
1000 Гц |
1 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1 МГц |
0,001 МГц | |||
|
10 МГц |
0,01 МГц | |||
|
ПрофКиП МП-111 |
1 Гц |
от 0,5 до 10,0 В |
0,001 Гц |
± (0,5 •Ю-2 Низм + 10r) |
|
10 Гц |
0,01 Гц | |||
|
100 Гц |
0,1 Гц | |||
|
1 кГц |
0,001 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1 МГц |
0,001 МГц | |||
|
10 МГц |
0,01 МГц | |||
|
ПрофКиП МП-113 |
10 Гц |
от 1 до 10 В |
0,01 Гц |
± (0,5 •Ю-2 Низм + 3r) |
|
100 Гц |
0,1 Гц | |||
|
1000 Гц |
1 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1 МГц |
0,001 МГц | |||
|
10 МГц |
0,01 МГц | |||
|
ПрофКиП МП-114 |
10 Гц |
от 0,3 до 10,0 В |
0,01 Гц |
± (1,0^10-2 Низм + 3r) |
|
100 Гц |
0,1 Гц | |||
|
1000 Гц |
1 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1 МГц |
0,001 МГц | |||
|
10 МГц |
0,01 МГц | |||
|
ПрофКиП МП-144 |
10 Гц |
от 0,7 до 10,0 В |
0,01 Гц |
± (0,8^10-2 Низм + 2r) |
|
100 Гц |
0,1 Гц | |||
|
1000 Гц |
1 Гц | |||
|
10 кГц |
0,01 кГц | |||
|
100 кГц |
0,1 кГц | |||
|
1000 кГц |
1 кГц | |||
|
ПрофКиП МП-175 |
22 Гц |
от 0,4 до 5,0 В |
0,01 Гц |
± (0,05 •Ю-2 Низм + 8r) |
|
220 Гц |
0,01 Гц | |||
|
2,2 кГц |
0,001 кГц | |||
|
220 кГц |
0,01 кГц | |||
|
2,2 МГц |
0,001 МГц | |||
|
10 МГц |
0,01 МГц | |||
|
ПрофКиП МП-177 |
200 Гц |
от 0,2 до 10,0 В |
0,01 Гц |
± (0,1 •Ю-2 Низм + 4r) |
|
2 кГц |
0,0001 кГц | |||
|
20 кГц |
0,001 кГц | |||
|
200 кГц |
0,01 кГц |
Окончание таблицы 8
|
ПрофКиП МП-177 |
2 МГц |
от 0,2 до 10,0 В |
0,0001 МГц |
± (0,1 •IO-2 Fизм + 4r) |
|
20 МГц |
0,001 МГц | |||
|
ПрофКиП МП-188 |
200 Гц |
от 0,5 до 10,0 В |
0,01 Гц |
± (0,1 •IO-2 Fизм + 4r) |
|
2 кГц |
0,0001 кГц | |||
|
20 кГц |
0,001 кГц | |||
|
200 кГц |
0,01 кГц | |||
|
2 МГц |
0,0001 МГц | |||
|
20 МГц |
0,001 МГц | |||
|
Примечания Fизм - измеренное значение частоты, Гц, кГц r - разрешение на текущем диапазоне измерений, Гц, кГц | ||||
Таблица 9 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширина^высота), мм - ПрофКиП МП-15В |
155x73x30 |
|
- ПрофКиП МП-18В |
204x93x60 |
|
- ПрофКиП МП-87 |
190x90x56 |
|
- ПрофКиП МП-106 |
190x95x50 |
|
- ПрофКиП МП-107 |
190x90x50 |
|
- ПрофКиП МП-111 |
145x74x36 |
|
- ПрофКиП МП-113 |
150x75x50 |
|
- ПрофКиП МП-114 |
190x90x50 |
|
- ПрофКиП МП-144 |
204x93x60 |
|
- ПрофКиП МП-175 |
200x90x45 |
|
- ПрофКиП МП-177 |
204x93x60 |
|
- ПрофкиП МП-188 |
204x93x60 |
|
Масса, кг, не более - ПрофКиП МП-15В |
0,18 |
|
- ПрофКиП МП-18В |
0,58 |
|
- ПрофКиП МП-87 |
0,32 |
|
- ПрофКиП МП-106 |
0,38 |
|
- ПрофКиП МП-107 |
0,40 |
|
- ПрофКиП МП-111 |
0,19 |
|
- ПрофКиП МП-113 |
0,25 |
|
- ПрофКиП МП-114 |
0,40 |
|
- ПрофКиП МП-144 |
0,32 |
|
- ПрофКиП МП-175 |
0,52 |
|
- ПрофКиП МП-177 |
0,32 |
|
- ПрофкиП МП-188 |
0,32 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность, % |
не более 80 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
