Номер по Госреестру СИ: 93084-24
93084-24 Мультиметры переносные профессиональные
(ПрофКиП МПП)
Назначение средства измерений:
Мультиметры переносные профессиональные ПрофКиП МПП (далее по тексту -мультиметры) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянного тока, электрической ёмкости и частоты.

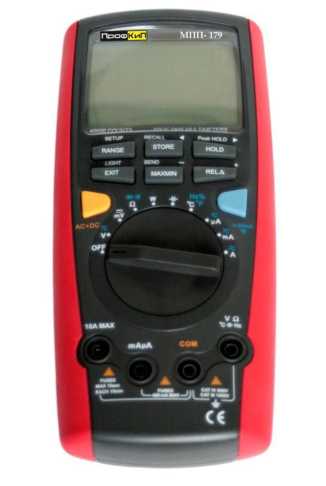

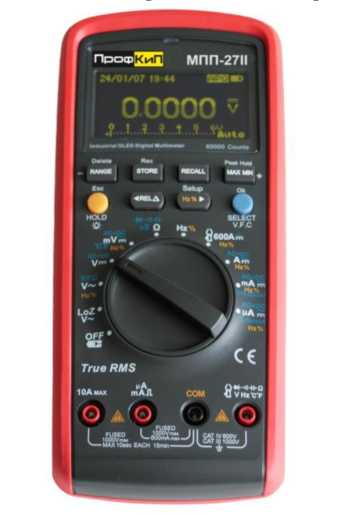

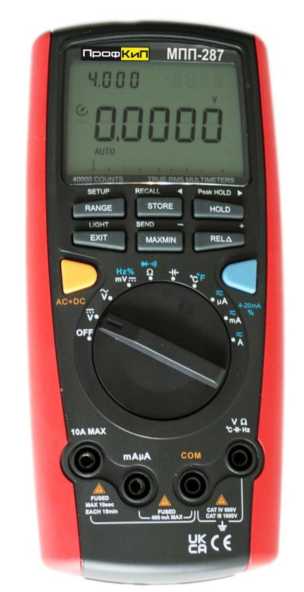

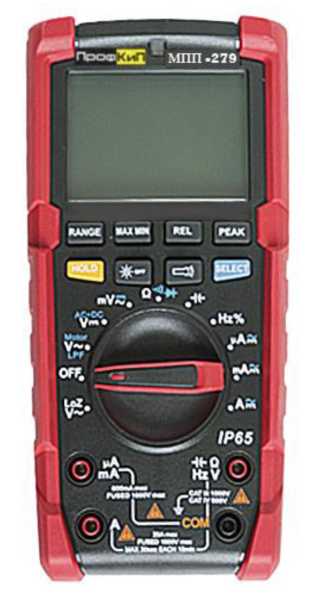

Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 1
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 2
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 3
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 4
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 5
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 6
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 7
Внешний вид.
Мультиметры переносные профессиональные

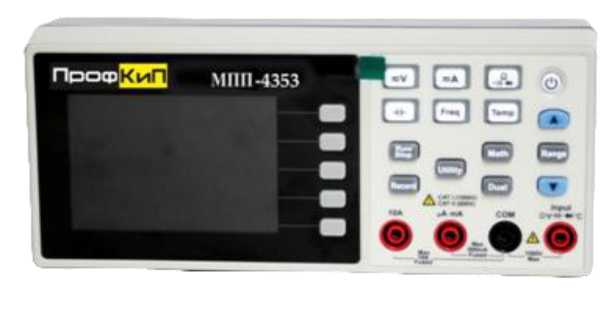

Рисунок № 8
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 9
Внешний вид.
Мультиметры переносные профессиональные
Рисунок № 10
Общие сведения
Дата публикации - 04.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194892
ID в реестре СИ - 1418687
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МПП-4353,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Мультиметры переносные профессиональные (ПрофКиП МПП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94864-25 11.03.2030 |
Мегаомметры переносные, ПрофКиП Е6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
95101-25 08.04.2030 |
Мегаомметры переносные, ПрофКиП ЦС Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Мультиметры переносные профессиональные (ПрофКиП МПП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Мультиметры переносные профессиональные (ПрофКиП МПП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
CRC32 |
Знак утверждения типа

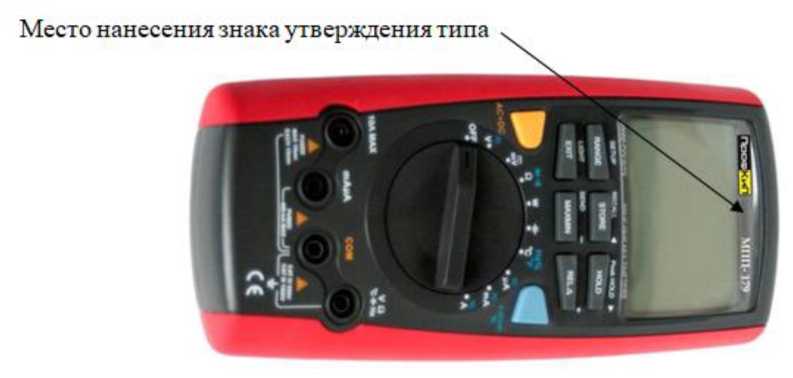

Знак утверждения типананосится на переднюю панель мультиметров методом наклейки либо шелкографии и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» паспортов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении
измерений постоянного электрического
государственной поверочной схемы для средств напряжения и электродвижущей силы»;
2023 г. № 1706 «Об утверждении измерений переменного электрического
Приказ Росстандарта от 18 августа государственной поверочной схемы для средств напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении
государственной поверочной схемы для средств измерений силы переменного
электрического тока от 1^10-8 до 100 А диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении
государственной поверочной схемы для средств измерений силы постоянного
электрического тока в диапазоне от 1^10-16 до 100 А»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ТУ ПРШН.42216-020-68134858-2024 «Мультиметры переносные профессиональные МПП».
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположены: цифровой дисплей, функциональные кнопки управления (в зависимости от модификации), поворотный переключатель выбора режима работы и входные гнёзда. Измеренные значения отображаются на жидкокристаллическом дисплее.
Принцип действия мультиметров основан на преобразовании измеряемой величины в напряжение с последующим его преобразованием с помощью АЦП двойного интегрирования.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП МПП-27П, ПрофКиП МПП-28П, ПрофКиП МПП-87У. ПрофКиП МПП-179, ПрофКиП -279, ПрофКиП МПП-287, ПрофКиП МПП-289, ПрофКиП МПП-4353.
Мультиметры различаются между собой:
-
- наличием /отсутствием определённых режимов измерения;
-
- наличием /отсутствием сервисных режимов и дополнительных функций;
-
- основной погрешностью измерений в различных режимах;
-
- максимальным/ минимальным значением измеряемой величины в том или ином режиме;
-
- размерами дисплея и его цифрового индикатора, а так же его разрядностью;
-
- габаритными размерами и массой.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка, путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мультиметров.
Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея прибора, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.

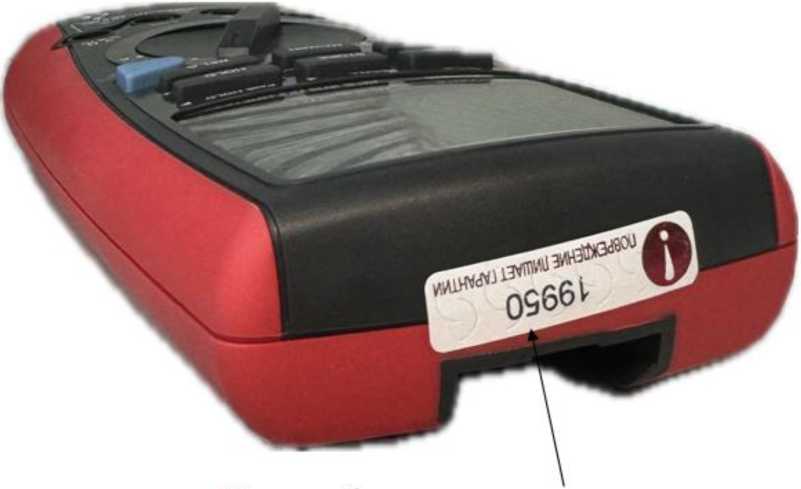

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, на шильдик, наклеиваемый на заднюю панель
наносится типографским способом мультиметров.
Общий вид мультиметров заводского номера представлено несанкционированного доступа представлено утверждения типа представлено на рисунке 11.
представлен на рисунках 1-8. Место нанесения на рисунке 9. Место пломбирования от на рисунке 10. Место нанесения знака
Рисунок 1 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-27П
Рисунок 2 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-28П
|
*riOO(P^^S |
МПП-28II H |
|
. IWMM втом |
MMl MUMM 4 |
|
>*в |
Mud flk |
|
4MLA |
jl. |
|
О |
H. |
|
rnVm^ * |
* Am • ■'• • |
|
V-* |
Ф mAm |
|
•UAm | |
|
•NCV | |
|
ia* |
C€ |
|
Trut RMS | |
|
1вА»м шАиА |
*•«*0 UUM УНвЧТ |
|
A | |
|
L, | |
Рисунок 3 - Общий вид мультиметров переносных профессиональных
ПрофКиП Mnn-87V
Рисунок 4 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-179
Рисунок 5 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-279
Рисунок 6 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-287
мультиметров переносных профессиональных ПрофКиП МПП-289
Рисунок 8 - Общий вид мультиметров переносных профессиональных ПрофКиП МПП-4353
JVARNIN
Рисунок 9 - Место нанесения заводского номера
Место пломбирования от несанкцион1фованного доступа
Рисунок 10 - Место пломбирования от несанкционированного доступа
Рисунок 11 - Место нанесения знака утверждения типа
Стандартный комплект поставки мультиметров представлен в таблице 10.
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мультиметр переносной профессиональ ный |
ПрофКиП МПП |
1 |
|
Элемент (батарея) питания |
- |
В зависимости от модификации мультиметра |
|
Паспорт |
422164-017-68134858-2023 П для ПрофКиП МПП-27П, 422165-003-68134858-2023 П для ПрофкиП МПП-28П, 422166-004-68134858-2023 П для ПрофкиП МПП-87V, 422166-004-68134858-2023 П для ПрофКиП МПП-179, 422168-002-68134858-2023 П для ПрофКиП МПП-279, 422165-008-68134858-2023 П для ПрофКиП МПП-287, 422165-007-68134858-2023 П для ПрофКиП МПП-289, 422165-005-68134858-2023 П для ПрофкиП МПП-4353 |
1 |
|
Измерительные провода |
- |
В зависимости от модификации мультиметра |
|
Упаковка |
- |
1 |
Основные метрологические и технические характеристики мультиметров переносных профессиональных ПрофКиП МПП представлены в таблицах 2-8.
Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мВ, В |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-27П |
600 мВ |
0,01 мВ |
+ (0,025^10-2 иизм + 5r) |
|
6 В |
0,0001 В | ||
|
60 В |
0,001 В | ||
|
600 В |
0,01 В |
+ (0,03^ 10-2 иизм + 5r) | |
|
1000 В |
0,1 В | ||
|
ПрофКиП МПП-28П |
600 мВ |
0,01 мВ |
+ (0,025^10-2 иизм + 5r) |
|
6 В |
0,0001 В | ||
|
60 В |
0,001 В | ||
|
600 В |
0,01 В |
+ (0,03^ 10-2 иизм + 5r) | |
|
1000 В |
0,1 В |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-87V |
400 мВ |
0,01 мВ |
+ (0,025 •IO-2 иизм + 5r) |
|
4 В |
0,0001 В |
+ (0,05 •IO-2 иизм + 5r) | |
|
40 В |
0,001 В | ||
|
400 В |
0,01 В | ||
|
1000 В |
0,1 В |
+ (0,1 •ю-2 иизм + 8r) | |
|
ПрофКиП МПП-179 |
400 мВ |
0,01 мВ |
+ (0,025 •Ю-2 иизм + 6r) |
|
4 В |
0,0001 В |
+ (0,05 •Ю-2 иизм + 3r) | |
|
40 В |
0,001 В | ||
|
400 В |
0,01 В | ||
|
1000 В |
0,1 В |
+ (0,1 •Ю-2 иизм + 8r) | |
|
ПрофКиП МПП-279 |
600 мВ |
0,1 мВ |
+ (0,5 •Ю-2 иизм + 3r) |
|
6 В |
0,001 В |
+ (0,4 •Ю-2 иизм + 3r) | |
|
60 В |
0,01 В |
+ (0,7 •Ю-2 иизм + 3r) | |
|
600 В |
0,1 В | ||
|
1000 В |
1 В | ||
|
ПрофКиП МПП-287 |
200 мВ |
0,01 мВ |
+ (0,05 •Ю-2 иизм + 5r) |
|
2 В |
0,0001 В |
+ (0,08 •Ю-2 иизм + 5r) | |
|
20 В |
0,001 В | ||
|
200 В |
0,01 В | ||
|
1000 В |
0,1 В |
+ (0,1 •Ю-2 иизм + 8r) | |
|
ПрофКиП МПП-289 |
50 мВ |
0,001 мВ |
+ (0,03-10-2 иизм + 10r) |
|
500 мВ |
0,01 мВ |
+ (0,03 •Ю-2 иизм + 6r) | |
|
5 В |
0,0001 В | ||
|
50 В |
0,001 В | ||
|
500 В |
0,01 В | ||
|
1000 В |
0,1 В | ||
|
ПрофКиП МПП-4353 |
50 мВ |
0,001 мВ |
+ (0,1 •Ю-2 иизм + 10r) |
|
500 мВ |
0,01 мВ |
+ (0,05 •Ю-2 иизм + 5r) | |
|
5 В |
0,0001 В | ||
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
+ (0,1 •Ю-2 иизм + 5r) | |
|
1000 В |
0,1 В |
+ (0,1 •Ю-2 иизм + 10r) |
Примечания
Uu3M - измеренное значение напряжения постоянного тока, В (мВ) r - разрешение на текущем пределе измерений, В (мВ)
Таблица 3 - Метрологические характеристики в режиме измерения напряжения переменного тока
|
Модификация |
Предел измерений |
Разрешение |
Частота измеряемого напряжения |
Пределы допускаемой абсолютной погрешности измерений, мВ, В |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МПП-27П |
600 мВ |
0,01 Мв |
от 45 до 1000 Гц |
± (0,4^10-2 иизм + 40r) |
|
6 В |
0,0001 В | |||
|
60 В |
0,001 В | |||
|
600 В |
0,01 В | |||
|
1000 В |
0,1 В |
+ (0,6 •Ю-2 иизм + 40r) | ||
|
600 мВ |
0,01 мВ |
от 1 до 10 кГц |
+ (5,0^10-2 иизм + 40r) | |
|
6 В |
0,0001 В |
+ (1,2 •Ю-2 иизм + 40r) | ||
|
60 В |
0,001 В | |||
|
600 В |
0,01 В |
+ (3,0^10-2 иизм + 40r) | ||
|
1000 В |
0,1 В |
+ (3,5 •Ю-2 иизм + 40r) | ||
|
ПрофКиП МПП-28П |
600 мВ |
0,01 мВ |
от 45 до 1000 Гц |
+ (0,5 •Ю-2 иизм + 30r) |
|
6 В |
0,0001 В | |||
|
60 В |
0,001 В | |||
|
600 В |
0,01 В | |||
|
1000 В |
0,1 В |
+ (0,6 •Ю-2 иизм + 30r) | ||
|
600 мВ |
0,01 мВ |
от 1 до 10 кГц |
+ (5,0^10-2 иизм + 40r) | |
|
6 В |
0,0001 В |
+ (1,0 •Ю-2 иизм + 40r) | ||
|
60 В |
0,001 В |
+ (3,0^10-2 иизм + 40r) | ||
|
600 В |
0,01 В | |||
|
1000 В |
0,1 В |
+ (3,5 •Ю-2 иизм + 40r) | ||
|
ПрофКиП МПП-87V |
4 В |
0,0001 В |
от 45 до 1000 Гц |
+ (0,4 •Ю-2 иизм + 30r) |
|
40 В |
0,001 В | |||
|
400 В |
0,01 В | |||
|
1000 В |
0,1 В |
+ (1,0 •Ю-2 иизм + 30r) | ||
|
ПрофКиП МПП-179 |
4 В |
0,0001 В |
от 45 до 1000 Гц |
± (0,4 •Ю-2 иизм + 30r) |
|
40 В |
0,001 В | |||
|
400 В |
0,01 В | |||
|
1000 В |
0,1 В |
+ (1,0 •Ю-2 иизм + 30r) | ||
|
ПрофКиП МПП-279 |
600 мВ |
0,1 мВ |
от 45 до 5000 Гц |
± (1,0^10-2 иизм + 4r) |
|
6 В |
0,001 В |
± (0,7 •Ю-2 иизм + 3r) | ||
|
60 В |
0,01 В |
± (1,0-10-2 иизм + 3r) | ||
|
600 В |
0,1 В | |||
|
750 В |
1 В | |||
|
ПрофКиП МПП-287 |
2 В |
0,0001 В |
от 45 до 1000 Гц |
± (0,6 •Ю-2 иизм + 40r) |
|
20 В |
0,001 В | |||
|
200 В |
0,01 В | |||
|
1000 В |
0,1 В |
± (1,2 •Ю-2 иизм + 40r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МПП-289 |
50 мВ |
0,001 мВ |
от 40 до 1000 Гц |
+ (0,5 •Ю-2 иизм + 40r) |
|
500 мВ |
0,01 мВ | |||
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
1000 В |
0,1 В | |||
|
ПрофКиП МПП-4353 |
500 мВ |
0,01 мВ |
от 20 до 45 Гц |
+ (1,0 •Ю-2 иизм + 30r) |
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
750 В |
0,01 В | |||
|
500 мВ |
0,01 мВ |
от 45 до 65 Гц |
+ (0,5 •Ю-2 иизм + 30r) | |
|
5 В |
0,0001 В | |||
|
50 В |
0,001 В | |||
|
500 В |
0,01 В | |||
|
750 В |
0,01 В |
Примечания
Uu3M - измеренное значение напряжения переменного тока, В (мВ) r - разрешение на текущем пределе измерений, В (мВ)
Таблица 4 -
силы постоянного тока
в
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-27П |
600 мкА |
0,01 мкА |
+ (0,25 •Ю-2 1изм + 20r) |
|
6000 мкА |
0,1 мкА |
+ (0,25 •Ю-2 1изм + 2r) | |
|
60 мА |
0,001 мА |
+ (0,15 •Ю-2 1изм + 10r) | |
|
600 мА |
0,01 мА | ||
|
6 А |
0,0001 А |
+ (0,5 •Ю-2 1изм + 10r) | |
|
10 А |
0,001 А |
+ (0,5 •Ю-2 1изм + 2r) | |
|
ПрофКиП МПП-28П |
600 мкА |
0,01 мкА |
+ (0,25 •Ю-2 1изм + 10r) |
|
6000 мкА |
0,1 мкА |
+ (0,25 •Ю-2 1изм + 2r) | |
|
60 мА |
0,001 мА |
+ (0,15 •Ю-2 1изм + 5r) | |
|
600 мА |
0,01 мА | ||
|
6 А |
0,0001 А |
+ (0,5 •Ю-2 1изм + 5r) | |
|
10 А |
0,001 А |
+ (0,5-10-2 1изм + 2r) | |
|
ПрофКиП МПП-87V |
400 мкА |
0,01 мкА |
+ (0,1 •Ю-2 1изм + 15r) |
|
4000 мкА |
0,1 мкА | ||
|
40 мА |
0,001 мА |
+ (0,15 •Ю-2 1изм + 15r) | |
|
400 мА |
0,01 мА | ||
|
10 А |
0,001 А |
+ (0,5 •Ю-2 1изм + 30r) |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-179 |
400 мкА |
0,01 мкА |
+ (0,1-Ю-2 1изм + 10r) |
|
4000 мкА |
0,1 мкА | ||
|
40 мА |
0,001 мА |
+ (0,15 •ю-2 1изм + 10r) | |
|
400 мА |
0,01 мА | ||
|
10 А |
0,001 А |
+ (0,5 •Ю-2 1изм + 25r) | |
|
ПрофКиП МПП-279 |
600 мкА |
0,1 мкА |
+ (0,8 •Ю-2 1изм + 6r) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА | ||
|
600 мА |
0,1 мА | ||
|
6 А |
0,001 А |
+ (1,0^10-2 1изм + 3r) | |
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 3r) | |
|
ПрофКиП МПП-287 |
200 мкА |
0,01 мкА |
+ (0,15^10-2 1изм + 20r) |
|
2000 мкА |
0,1 мкА | ||
|
20 мА |
0,001 мА | ||
|
200 мА |
0,01 мА | ||
|
10 А |
0,001 А |
+ (0,7^10-2 1изм + 30r) | |
|
ПрофКиП МПП-289 |
500 мкА |
0,01 мкА |
+ (0,15 •Ю-2 1изм + 20r) |
|
5000 мкА |
0,1 мА |
+ (0,15 •Ю-2 1изм + 10r) | |
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
5 А |
0,0001 А |
+ (0,5 •Ю-2 1изм + 10r) | |
|
10 А |
0,001 А | ||
|
ПрофКиП МПП-4353 |
500 мкА |
0,01 мкА |
+ (0,15 •Ю-2 1изм + 20r) |
|
5000 мкА |
0,1 мкА |
+ (0,15 •Ю-2 1изм + 10r) | |
|
50 мА |
0,001 мА |
+ (0,15 •Ю-2 1изм + 20r) | |
|
500 мА |
0,01 мА |
+ (0,15 •Ю-2 1изм + 10r) | |
|
5 А |
0,0001 А |
+ (0,5 •Ю-2 1изм + 10r) | |
|
10 А |
0,001 А |
Примечания
1изм - измеренное значение силы постоянного тока, А (мА, мкА) r - разрешение на текущем пределе измерений, А (мА, мкА)
Таблица 5 - Метрологические характеристики в режиме измерения силы переменного тока
|
Модификация |
Предел измерений |
Разрешение |
Частота |
Предел допускаемой абсолютной погрешности измерений, А (мА, мкА) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МПП-27П |
600 мкА |
0,01 мкА |
от 45 до 1000 Гц |
+ (0,75 •Ю-2 1изм + 20r) |
|
6000 мкА |
0,1 мкА | |||
|
60 мА |
0,001 мА | |||
|
600 мА |
0,01 мА | |||
|
6 А |
0,0001 А |
+ (1,5 •Ю-2 1изм + 20r) | ||
|
10 А |
0,001 А |
+ (1,5^10-2 1изм + 5r) | ||
|
600 мкА |
0,01 мкА |
от 1 до 10 кГц |
+ (1,2 •Ю-2 1изм + 40r) | |
|
6000 мкА |
0,1 мкА | |||
|
60 мА |
0,001 мА | |||
|
600 мА |
0,01 мА |
+ (1,5^10-2 1изм + 10r) | ||
|
6 А |
0,0001 А |
+ (5,0^10-2 1изм + 40r) | ||
|
10 А |
0,001 А |
+ (5,0^10-2 1изм + 10r) | ||
|
600 мкА |
0,01 мкА |
+ (0,75 •Ю-2 1изм + 20r) | ||
|
ПрофКиП МПП-28П |
600 мкА |
0,01 мкА |
от 45 до 1000 Гц |
+ (0,8 •Ю-2 1изм + 20r) |
|
6000 мкА |
0,1 мкА |
+ (0,8 •Ю-2 1изм + 10r) | ||
|
60 мА |
0,001 мА | |||
|
600 мА |
0,01 мА | |||
|
6 А |
0,0001 А |
+ (1,5 •Ю-2 1изм + 20r) | ||
|
10 А |
0,001 А |
+ (1,5^10-2 1изм + 5r) | ||
|
600 мкА |
0,01 мкА |
от 1 до 10 кГц |
+ (1,0 •Ю-2 1изм + 40r) | |
|
6000 мкА |
0,1 мкА | |||
|
60 мА |
0,001 мА | |||
|
600 мА |
0,01 мА |
+ (1,5^10-2 1изм + 10r) | ||
|
6 А |
0,0001 А |
+ (5,0^10-2 1изм + 40r) | ||
|
10 А |
0,001 А |
+ (5,0^10-2 1изм + 10r) | ||
|
ПрофКиП МПП-87V |
400 мкА |
0,01 мкА |
от 45 до 1000 Гц |
+ (0,7 •Ю-2 1изм + 15r) |
|
4000 мкА |
0,1 мкА | |||
|
40 мА |
0,001 мА | |||
|
400 мА |
0,01 мА | |||
|
10 А |
0,001 А |
+ (1,5 •Ю-2 1изм + 20r) | ||
|
ПрофКиП МПП-179 |
400 мкА |
0,01 мкА |
от 45 до 1000 Гц |
+ (0,7 •Ю-2 1изм + 10r) |
|
4000 мкА |
0,1 мкА | |||
|
40 мА |
0,001 мА | |||
|
400 мА |
0,01 мА | |||
|
10 А |
0,001 А |
+ (1,5 •Ю-2 1изм + 20r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МПП-279 |
600 мкА |
0,1 мкА |
от 45 до 5000 Гц |
+ (1,0^10-2 1изм + 3r) |
|
6000 мкА |
1 мкА | |||
|
60 мА |
0,01 мА | |||
|
600 мА |
0,1 мА | |||
|
6 А |
0,001 А |
+ (1,2^10-2 1изм + 3r) | ||
|
20 А |
0,01 А |
+ (1,5^10-2 1изм + 5r) | ||
|
ПрофКиП МПП-287 |
200 мкА |
0,01 мкА |
от 45 до 1000 Гц |
+ (0,8 •Ю-2 1изм + 15r) |
|
2000 мкА |
0,1 мкА | |||
|
20 мА |
0,001 мА | |||
|
200 мА |
0,01 мА | |||
|
10 А |
0,001 А |
+ (2,0 •Ю-2 1изм + 20r) | ||
|
ПрофКиП МПП-289 |
500 мкА |
0,01 мкА |
от 40 до 1000 Гц |
+ (0,8 •Ю-2 1изм + 20r) |
|
5000 мкА |
0,1 мкА | |||
|
50 мА |
0,001 мА | |||
|
500 мА |
0,01 мА | |||
|
5 А |
0,0001 А | |||
|
10 А |
0,001 А |
+ (1,0^10-2 1изм + 10r) | ||
|
ПрофКиП МПП-4353 |
500 мкА |
0,01 мкА |
от 20 до 1000 Гц |
+ (0,15 •Ю-2 1изм + 20r) |
|
5000 мкА |
0,1 мкА |
+ (0,15 •Ю-2 1изм + 10r) | ||
|
50 мА |
0,001 мА |
+ (0,15 •Ю-2 1изм + 20r) | ||
|
500 мА |
0,01 мА |
+ (0,15 •Ю-2 1изм + 10r) | ||
|
5 А |
0,0001 А |
+ (0,5 •Ю-2 1изм + 10r) | ||
|
10 А |
0,001 А | |||
|
Примечания 1изм - измеренное значение силы переменного тока, А (мА, мкА) r - разрешение на текущем пределе измерений, А (мА, мкА) | ||||
Таблица 6 - Метрологические характеристики в режиме измерения сопротивления постоянного тока
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-27П |
600 Ом |
0,01 Ом |
+ (0,05 •Ю-2 Rизм + 10r) |
|
6 кОм |
0,0001 кОм |
+ (0,05 •Ю-2 Rизм + 2r) | |
|
60 кОм |
0,001 кОм | ||
|
600 кОм |
0,01 кОм | ||
|
6 МОм |
0,0001 МОм |
+ (0,15 •Ю-2 Rизм + 5r) | |
|
60 МОм |
0,001 МОм |
+ (3,0^10-2 Rизм + 2r) | |
|
ПрофКиП МПП-28П |
600 Ом |
0,01 Ом |
+ (0,05 •Ю-2 Rизм + 10r) |
|
6 кОм |
0,0001 кОм |
+ (0,05-10-2 Rизм + 2r) | |
|
60 кОм |
0,001 кОм | ||
|
600 кОм |
0,01 кОм | ||
|
6 МОм |
0,0001 МОм |
+ (0,15 •Ю-2 Rизм + 10r) | |
|
60 МОм |
0,001 МОм |
+ (3,0•10-2 Rизм + 10r) |
|
ПрофКиП МПП-87V |
400 Ом |
0,01 Ом |
+ (0,3 •ю-2 Иизм + 8r) |
|
4 кОм |
0,0001 кОм | ||
|
40 кОм |
0,001 кОм | ||
|
400 кОм |
0,01 кОм |
+ (0,5 •Ю-2 Иизм + 20r) | |
|
4 МОм |
0,0001 МОм |
+ (1,0 •Ю-2 Rизм + 40r) | |
|
40 МОм |
0,001 МОм |
+ (1,5 •Ю-2 Rизм + 40r) | |
|
ПрофКиП МПП-179 |
400 Ом |
0,01 Ом |
+ (0,3 •Ю-2 Rизм + 8r) |
|
4 кОм |
0,0001 кОм | ||
|
40 кОм |
0,001 кОм | ||
|
400 кОм |
0,01 кОм |
+ (0,5 •Ю-2 Rизм + 20r) | |
|
4 МОм |
0,0001 МОм |
+ (1,0 •Ю-2 Rизм + 40r) | |
|
40 МОм |
0,001 МОм |
+ (1,5 •Ю-2 Rизм + 40r) | |
|
ПрофКиП МПП-279 |
600 Ом |
0,1 Ом |
+ (0,8 •Ю-2 Rизм + 2r) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм |
+ (1,2^10-2 Rизм + 3r) | |
|
60 МОм |
0,01 МОм |
+ (2,5^10-2 Rизм + 5r) | |
|
ПрофКиП МПП-287 |
200 Ом |
0,01 Ом |
+ (0,4 •Ю-2 Rизм + 20r) |
|
2 кОм |
0,0001 кОм | ||
|
20 кОм |
0,001 кОм | ||
|
200 кОм |
0,01 кОм |
+ (0,8 •Ю-2 Rизм + 20r) | |
|
2 МОм |
0,0001 МОм |
+ (1,0 •Ю-2 Rизм + 40r) | |
|
20 МОм |
0,001 МОм |
+ (1,5-10-2 Rизм + 40r) | |
|
ПрофКиП МПП-289 |
500 Ом |
0,01 Ом |
+ (0,1 •Ю-2 Rизм + 10r) |
|
5 кОм |
0,0001 кОм |
+ (0,1 •Ю-2 Rизм + 5r) | |
|
50 кОм |
0,001 кОм | ||
|
500 кОм |
0,01 кОм | ||
|
5 МОм |
0,0001 МОм |
+ (0,1 •Ю-2 Rизм + 10r) | |
|
50 МОм |
0,001 МОм |
+ (0,6 •Ю-2 Rизм + 10r) | |
|
ПрофКиП МПП-4353 |
500 Ом |
0,01 Ом |
+ (0,15 •Ю-2 Rизм + 10r) |
|
5 кОм |
0,0001 кОм |
+ (0,1 •Ю-2 Rизм + 10r) | |
|
50 кОм |
0,001 кОм | ||
|
500 кОм |
0,01 кОм | ||
|
5 МОм |
0,0001 МОм |
+ (0,3 •Ю-2 Rизм + 5r) | |
|
50 МОм |
0,001 МОм |
+ (1,0 •Ю-2 Rизм + 20r) |
Примечания
Ru3M - измеренное значение сопротивления постоянного тока, Ом (кОм, МОм) r - разрешение на текущем пределе измерений, Ом (кОм, МОм)
Таблица 7 - Метрологические характеристики в режиме измерения электрической ёмкости
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-27П |
6 нФ |
0,001 нФ |
+ (3,0^10-2 Сизм + 30r) |
|
60 нФ |
0,01 нФ |
+ (2,5 •IO-2 Сизм + 5r) | |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6 мФ |
0,001 мФ |
+ (10,0 •IO-2 Сизм) | |
|
60 мФ |
0,01 мФ | ||
|
ПрофКиП МПП-28П |
6 нФ |
0,001 нФ |
+ (3,0^10-2 Сизм + 30r) |
|
60 нФ |
0,01 нФ |
+ (2,5 •Ю-2 Сизм + 5r) | |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6 мФ |
0,001 мФ |
+ (10,0 •Ю-2 Сизм) | |
|
60 мФ |
0,01 мФ | ||
|
ПрофКиП МПП-87V |
40 нФ |
0,001 нФ |
+ (1,0 •ю-2 Сизм + 20r) |
|
400 нФ |
0,01 нФ | ||
|
4 мкФ |
0,0001 мкФ | ||
|
40 мкФ |
0,001 мкФ | ||
|
400 мкФ |
0,01 мкФ |
+ (1,2 •Ю-2 Сизм + 20r) | |
|
4 мФ |
0,0001 мФ |
+ (5,0^10-2 Сизм + 20r) | |
|
40 мФ |
0,001 мФ |
Погрешность не нормирована | |
|
ПрофКиП МПП-179 |
40 нФ |
0,001 нФ |
+ (1,0 •ю-2 Сизм + 20r) |
|
400 нФ |
0,01 нФ | ||
|
4 мкФ |
0,0001 мкФ | ||
|
40 мкФ |
0,001 мкФ | ||
|
400 мкФ |
0,01 мкФ |
+ (1,2 •Ю-2 Сизм + 20r) | |
|
4 мФ |
0,0001 мФ |
+ (5,0^10-2 Сизм + 20r) | |
|
40 мФ |
0,001 мФ |
Погрешность не нормирована | |
|
ПрофКиП МПП-279 |
6 нФ |
0,001 нФ |
+ (3,0^10-2 Сизм + 10r) |
|
60 нФ |
0,01 нФ | ||
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ |
+ (3,0^10-2 Сизм + 5r) | |
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6000 мкФ |
1 мкФ |
+ (5,0^10-2 Сизм) | |
|
60 мФ |
0,01 мФ |
|
1 |
2 |
3 |
4 |
|
ПрофКиП МПП-287 |
20 нФ |
0,001 нФ |
+ (1,2 •IO-2 Сизм + 20r) |
|
200 нФ |
0,01 нФ | ||
|
2 мкФ |
0,0001 мкФ | ||
|
20 мкФ |
0,001 мкФ |
+ (1,2 •IO-2 Сизм + 40r) | |
|
200 мкФ |
0,01 мкФ |
+ (1,5 •IO-2 Сизм + 40r) | |
|
2 мФ |
0,0001 мФ |
+ (5,0^10-2 Сизм + 40r) | |
|
20 мФ |
0,001 мФ |
Погрешность не нормирована | |
|
ПрофКиП МПП-289 |
50 нФ |
0,01 нФ |
+ (1,0^10-2 Сизм + 5r) |
|
500 нФ |
0,1 нФ | ||
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ |
+ (2,0 •Ю-2 Сизм + 5r) | |
|
5000 мкФ |
1 мкФ | ||
|
ПрофКиП МПП-4353 |
50 нФ |
0,01 нФ |
+ (2,5 •Ю-2 Сизм + 10r) |
|
500 нФ |
0,1 нФ | ||
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ | ||
|
5 мФ |
0,001 мФ |
+ (5,0^10-2 Сизм + 20r) | |
|
50 мФ |
0,01 мФ |
Примечания
Сизм - измеренное значение ёмкости, нФ (мкФ, мФ)
r - разрешение на текущем пределе измерений, нФ (мкФ, мФ)
Таблица 8 - Метрологические характеристики в режиме измерения частоты
|
Модификация |
Предел измерений |
Напряжение |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, Гц, кГц |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП МПП-27П |
60 Гц |
от 0,5 до 400 В |
0,001 Гц |
± (0,01 •Ю-2 Fизм + 5r) |
|
600 Гц |
0,01 Гц | |||
|
6 кГц |
0,0001 кГц | |||
|
60 кГц |
0,001 кГц | |||
|
600 кГц |
0,01 кГц | |||
|
10 МГц |
от 1 до 100 В |
0,001 МГц | ||
|
ПрофКиП МПП-28П |
60 Гц |
от 0,5 до 700 В |
0,001 Гц |
± (0,01 •Ю-2 Fизм + 5r) |
|
600 Гц |
0,01 Гц | |||
|
6 кГц |
0,0001 кГц | |||
|
60 кГц |
0,001 кГц | |||
|
600 кГц |
0,01 кГц | |||
|
10 МГц |
от 1 до 100 В |
0,001 МГц |
|
ПрофКиП Mnn-87V |
40 Гц |
от 0,5 до 100 В |
0,001 Гц |
± (0,01 •Ю-2 Fизм + 8r) |
|
400 Гц |
0,01 Гц | |||
|
4 кГц |
0,0001 кГц | |||
|
40 кГц |
от 1 до 50 В |
0,001 кГц | ||
|
400 кГц |
0,01 кГц | |||
|
4 МГц |
от 1 до 10 В |
0,0001 МГц | ||
|
40 МГц |
0,001 МГц | |||
|
ПрофКиП МПП-179 |
40 Гц |
от 0,5 до 100 В |
0,001 Гц |
± (0,01 •Ю-2 Fизм + 5r) |
|
400 Гц |
0,01 Гц | |||
|
4 кГц |
0,0001 кГц | |||
|
40 кГц |
от 1 до 10 В |
0,001 кГц | ||
|
400 кГц |
0,01 кГц | |||
|
4 МГц |
0,0001 МГц | |||
|
40 МГц |
0,001 МГц | |||
|
ПрофКиП МПП-279 |
60 Гц |
от 1 до 100 В |
0,01 Гц |
± (0,1 •Ю-2 Гизм + 1r) |
|
600 Гц |
0,1 Гц | |||
|
6 кГц |
0,001 кГц | |||
|
60 кГц |
0,01 кГц | |||
|
600 кГц |
0,1 кГц | |||
|
6 МГц |
0,001 МГц | |||
|
ПрофКиП МПП-287 |
20 Гц |
от 0,5 до 250 В |
0,001 Гц |
± (0,1 •Ю-2 Гизм + 15r) |
|
200 Гц |
0,01 Гц | |||
|
2 кГц |
0,0001 кГц | |||
|
20 кГц |
от 1 до 250 В |
0,001 кГц | ||
|
200 кГц |
0,01 кГц | |||
|
2 МГц |
0,0001 МГц | |||
|
20 МГц |
0,001 МГц | |||
|
ПрофКиП МПП-289 |
50 Гц |
от 0,1 до 250 В |
0,001 Гц |
± (0,006 •Ю-2 Гизм + 4r) |
|
500 Гц |
0,01 Гц | |||
|
5 кГц |
0,0001 кГц | |||
|
50 кГц |
0,001 кГц | |||
|
200 кГц |
0,01 кГц | |||
|
ПрофКиП МПП-4353 |
50 Гц |
от 0,1 до 250 В |
0,001 Гц |
± (0,002 •Ю-2 Гизм) |
|
500 Гц |
0,01 Гц | |||
|
5 кГц |
0,0001 кГц | |||
|
50 кГц |
0,001 кГц | |||
|
500 кГц |
0,01 кГц | |||
|
5 МГц |
0,0001 МГц | |||
|
Примечания Fизм - измеренное значение частоты, Гц (кГц) r - разрешение на текущем пределе измерений, Гц (кГц) | ||||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширина^высота), мм - ПрофКиП МПП-27П |
155x73x30 |
|
- ПрофкиП МПП-28П |
204x93x60 |
|
- ПрофкиП МПП-87У |
190x90x56 |
|
- ПрофКиП МПП-179 |
190x95x50 |
|
- ПрофКиП МПП-279 |
190x90x50 |
|
- ПрофКиП МПП-287 |
145x74x36 |
|
- ПрофКиП МПП-289 |
150x75x50 |
|
- ПрофкиП МПП-4353 |
190x90x50 |
|
Масса, кг, не более - ПрофКиП МПП-27П |
0,50 |
|
- ПрофкиП МПП-28П |
0,50 |
|
- ПрофкиП МПП-87V |
0,35 |
|
- ПрофкиП МПП-179 |
0,35 |
|
- ПрофкиП МПП-279 |
0,48 |
|
- ПрофкиП МПП-287 |
0,35 |
|
- ПрофкиП МПП-289 |
0,52 |
|
- ПрофкиП МПП-4353 |
0,45 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность, %, не более |
80 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
