Номер по Госреестру СИ: 80584-20
80584-20 Меры электрического сопротивления постоянного тока многозначные
(ПрофКиП МС3070, ПрофКиП Р3026)
Назначение средства измерений:
Меры электрического сопротивления постоянного тока многозначные ПрофКиП МС3070, ПрофКиП Р3026 (далее по тексту - ММЭС) предназначены для воспроизведений электрического сопротивления постоянному току.
Внешний вид.
Меры электрического сопротивления постоянного тока многозначные

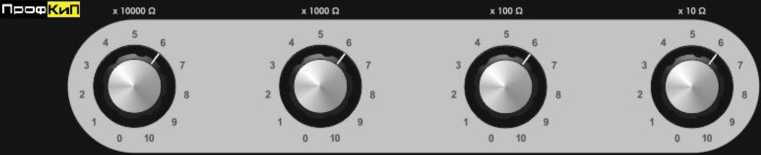

Рисунок № 1
Внешний вид.
Меры электрического сопротивления постоянного тока многозначные

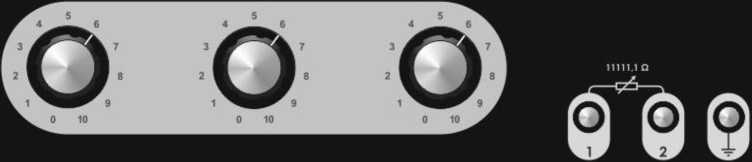

Рисунок № 2
Общие сведения
Дата публикации - 22.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179903
ID в реестре СИ - 1385853
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Р3026/1, Р3026-1, ПрофКиП Р3026-2, ПрофКиП Р3026-1, ПрофКиП МС3070-3, ПрофКиП МС3070-2, ПрофКиП МС3070-1, ПрофКиП МС3070, ПрофКиП МС 3070-1, нет модификации, МС3070, МС 3070-1, МС 3070, модификация ПрофКиП МС3070-1, мод. ПрофКиП Р3026-2, мод. МС3070-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 110
Выдано извещений - 2
Кол-во периодических поверок - 75
Кол-во средств измерений - 40
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2342 от 2020.12.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49421-12 Измерители параметров электроизоляции (MIC-10, MIC-30, MIC-2505, MIC-2510) Фирма "Sonel S.A." (ПОЛЬША ) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
55836-13 Магазины сопротивления высокоомные (HRRS-Q-5-1M) Фирма "IET Labs, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
60123-15 Магазины сопротивлений (серии М) Фирма MEATEST, spol. s.r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
70910-18 Установки высоковольтные измерительные (испытательные) (УПУ-22) ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
43562-15 Магазины электрического сопротивления (2700 мод. 279301, 279303, 278610, 278620) Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
25700-03 Меры сопротивления петли короткого замыкания прецизионные многозначные (RN-1-P) Фирма "Sonel S.A." (ПОЛЬША ) |
80584-20 Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 10 | 0 | 10 | 0 | 8 | 0 | 8 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 6 | 1 | 0 | 7 | 6 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 54 | 21 | 33 | 2 | 34 | 16 | 18 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 1 | 3 | 2 | 0 | 2 | 1 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Меры электрического сопротивления постоянного тока многозначные (ПрофКиП МС3070, ПрофКиП Р3026)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
10399 | 10399 |
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на переднюю панель ММЭС в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам электрического сопротивления постоянного тока многозначным ПрофКиП МС3070, ПрофКиП Р3026ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ТУ ПРШН.411642.200-2020 Меры электрического сопротивления постоянного тока многозначные ПрофКиП МС3070, ПрофКиП Р3026. Технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-7462-551-2020 «ГСИ. Меры электрического сопротивления постоянного тока многозначные ПрофКиП МС3070, ПрофКиП Р3026. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22.06.2020 г.
Основные средства поверки:
-
- компаратор сопротивления полуавтоматический цифровой Р3015 (регистрационный номер в Федеральном информационном фонде 9933-85);
-
- омметр цифровой СО 3001 (регистрационный номер в Федеральном информационном фонде 68786-17);
-
- катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
Изготовитель
Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП») ИНН 5029212906 Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия ММЭС заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
Конструктивно ММЭС состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения пломб, путем снятия ручек лицевой панели и лимбов с траверс переключателей.
ММЭС в ыпускаются в следующих модификациях: ПрофКиП МС3070-1, ПрофКиП МС3070-2, ПрофКиП МС3070-3, ПрофКиП Р3026-1, ПрофКиП Р3026-2, которые отличаются классами точности.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
© Мера электрического сопротивления постоянного тока многозначная ПрофКиП МС3070-1
xlQ xO.lQ Х0.01П
Рисунок 1 - Общий вид средства измерений
Место пломбировки
|
1®^! | |
|
MtM ЭМГТИМСКХО |
I №001 2020г |
|
постовинотокж» МНОГО5Н»ЧНА» ПрофКИП МС3070-1 |
tacwrn 0,001 © ШС-*19 |
Рисунок 2 - Схема пломбировки от несанкционированного доступа. ММЭС - вид сзади
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Мера электрического сопротивления постоянного тока многозначная |
ПрофКиП МС3070-1, ПрофКиП МС3070-2, ПрофКиП МС3070-3, ПрофКиП Р3026-1, ПрофКИП Р3026-2 |
1 шт. |
|
Руководство по эксплуатации |
ПРШН.411642.200-2020 РЭ |
1 экз. |
|
Паспорт |
ПРШН.411642.200-2020 ПС |
1 экз. |
|
Методика поверки |
РТ-МП-7462-551-2020 |
1 экз. |
|
Упаковка |
- |
1 комплект |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений электрического сопротивления, Ом |
от 0,01 до 111111,1 |
|
Класс точности по ГОСТ 23737-79 | |
|
- ПрофКиП МС3070-1 |
0,001 |
|
- ПрофКиП МС3070-2 |
0,002 |
|
- ПрофКиП МС3070-3 |
0,005 |
|
- ПрофКиП Р3026-1 |
0,002 |
|
- ПрофкиП Р3026-2 |
0,005 |
|
Продолжение таблицы 1 | |||||
|
Пределы допускаемого относительного отклонения действительного значения воспроизводимого электрического сопротивления от номинального значения за год (нестабильность), % | |||||
|
- ПрофКиП МС3070-1 |
6н=±[0,001+1,5^10-6 ( |
111111,1 |
-1)] | ||
|
R | |||||
|
- ПрофКиП МС3070-2 |
6н=±[0,002+1,540'6 ( |
111111,1 |
-1)] | ||
|
R | |||||
|
- ПрофКиП МС3070-3 |
6н=±[0,005+1,540’6 ( |
111111,1 |
-1)] | ||
|
R | |||||
|
- ПрофКиП Р3026-1 |
6н=±[0,002+1,540’6 ( |
111111,1 |
-1)] | ||
|
R | |||||
|
- ПрофКиП Р3026-2 |
6н=±[0,005+1,540’6 ( |
111111,1 |
-1)] | ||
|
R | |||||
|
Примечание - R - номинальное значение включенного сопротивления, Ом | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения номинальной/максимальной мощности рассеивания на ступень, Вт - с 1-й декады по 5-ю декаду | |
|
- ПрофКиП МС3070-1 |
o,o1/o,o3 |
|
- ПрофКиП МС3070-2 |
o,o1/o,o5 |
|
- ПрофКиП МС3070-3 |
o,o1/o,1 |
|
- ПрофКиП Р3026-1 |
o,oo5/o,o2 |
|
- ПрофКиП Р3026-2 |
o,o1/o,o5 |
|
- 6-ая и 7 -ая декады |
0,01/0,1 |
|
Вариация начального сопротивления (AR0), Ом, не более |
0,001 |
|
Среднее значение начального сопротивления при установке всех декадных переключателей на нулевые показания (Ro), Ом, не более |
0,01 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
486х251х241 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С | |
|
- ПрофКиП МС3070-1 |
от 19 до 21 |
|
- ПрофКиП МС3070-2 |
от 18 до 22 |
|
- ПрофКиП МС3070-3 |
от 15 до 25 |
|
- ПрофКиП Р3026-1 |
от 18 до 22 |
|
- ПрофКиП Р3026-2 |
от 15 до 25 |
|
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа
от 84 до 106
