Номер по Госреестру СИ: 82648-21
82648-21 Частотомеры универсальные
(ПрофКиП Ч3)
Назначение средства измерений:
Частотомеры универсальные ПрофКиП Ч3 предназначены для измерений частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, временных параметров импульсных сигналов (длительности, периода следования), интервалов времени, отношения частот двух сигналов, скважности сигналов и счета числа колебаний.

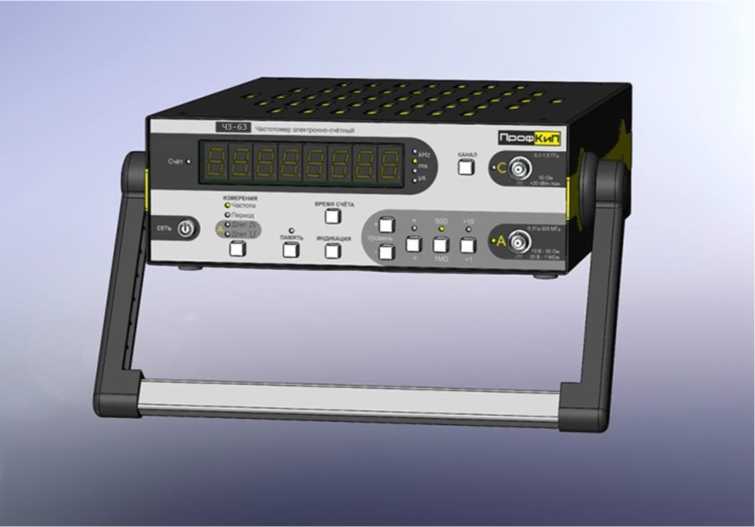

Внешний вид.
Частотомеры универсальные
Рисунок № 1

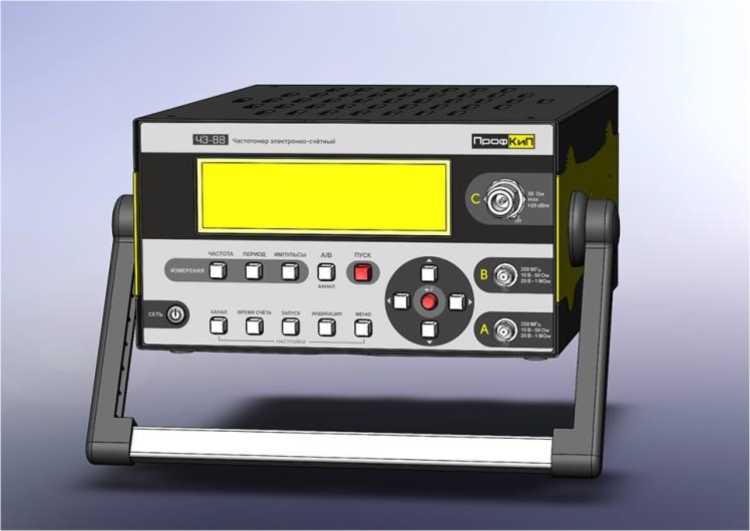

Внешний вид.
Частотомеры универсальные
Рисунок № 2

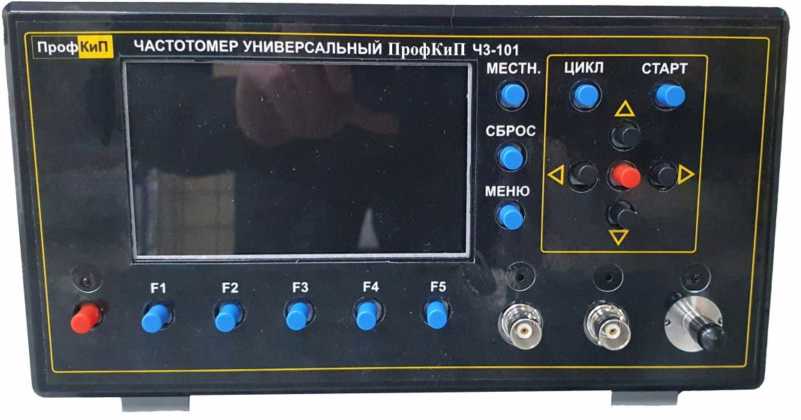

Внешний вид.
Частотомеры универсальные
Рисунок № 3

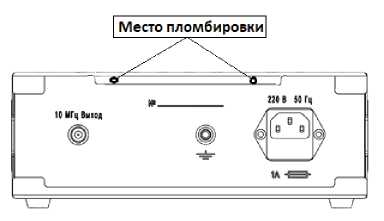

Внешний вид.
Частотомеры универсальные
Рисунок № 4

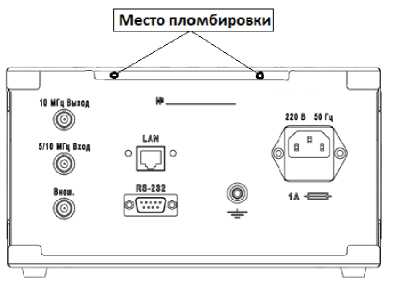

Внешний вид.
Частотомеры универсальные
Рисунок № 5

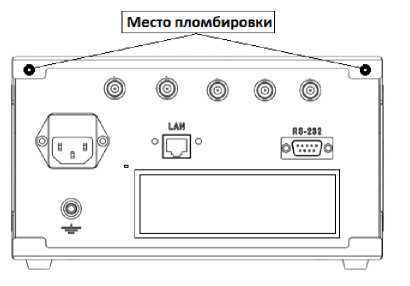

Внешний вид.
Частотомеры универсальные
Рисунок № 6
Общие сведения
Дата публикации - 25.08.2021
Срок свидетельства - 13.08.2026
Номер записи - 183872
ID в реестре СИ - 1392246
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Частотомер универсальный ПрофКиП Ч3-63, Ч3-99, Ч3-88, Ч3-63, Ч3-100, ПрофКиП Ч3-99, ПрофКиП Ч3-96, ПрофКиП Ч3-88, ПрофКиП Ч3-87, ПрофКиП Ч3-84, ПрофКиП Ч3-64, ПрофКиП Ч3-63, ПрофКиП Ч3-102, ПрофКиП Ч3-101, ПрофКиП Ч3-100, ПрофКиП Ч3, модификация Ч3-88, ПрофКиП Ч3, нет модификации, мод. Ч3-87, мод. ПрофКиП Ч3-99,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 249
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 3
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Частотомеры универсальные (ПрофКиП Ч3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
19818-00 Частотомеры универсальные (GFC-8131H, GFC-8270H, GFC-8010H) Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
26596-04 Частотомеры электронно-счетные (Ч3-84) ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
27323-19 Частотомеры электронно-счетные (Ч3-81) ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
35904-19 Частотомеры электронно-счетные (Ч3-88) ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
46916-11 Частотомеры электронные цифровые (UA Ч3-63/3) ОАО "Меридиан" им.С.П.Королева (УКРАИНА г.Киев) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
50578-12 Частотомеры универсальные (HM8123) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
51077-12 Частотомеры (53210А, 53220А, 53230А) Фирма "Agilent Technologies" (ГЕРМАНИЯ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
51532-12 Частотомеры универсальные (Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040) Фирма "Altaria Services Sp. Z O.O" (ПОЛЬША ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
57319-14 Частотомеры электронно-счетные (АКИП-5102, АКИП-5102/1) Фирма "PICOTEST Corp." (ТАЙВАНЬ (КИТАЙ) ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
61967-15 Частотомеры электронно-счетные (53150А, 53151А, 53152А) Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
64706-16 Частотомеры электронно-счетные (Ч3-87) УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
70888-18 Частотомеры универсальные (серии CNT-90) Фирма "Pendulum Instruments Sp. z o.o." (ПОЛЬША ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
75261-19 Частотомеры электронно-счетные (Ч3-96) ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
75631-19 Частотомеры электронно-счетные (Ч3-85) Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd." (КИТАЙ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
78953-20 Частотомеры электронно-счетные (АКИП-5104, АКИП-5105, АКИП-5107, АКИП-5108) Фирма "Shanghai MCP Corp." (КИТАЙ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
54470-13 Весы автомобильные (Pfister Mobile SBP/M 18x3/60) Фирма "PFISTER Waagen Bilanciai GmbH" (ГЕРМАНИЯ ) |
82648-21 Частотомеры универсальные (ПрофКиП Ч3) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Частотомеры универсальные (ПрофКиП Ч3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 19 | 4 | 19 | 0 | 0 | 19 | 19 | 0 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "СВЕТЛАНА-ЭЛЕКТРОНПРИБОР" (RA.RU.312781) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЦМ" (RA.RU.310581) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 59 | 49 | 10 | 0 | 59 | 49 | 10 | |||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 5 | 11 | 0 | 12 | 3 | 9 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 116 | 98 | 115 | 1 | 0 | 115 | 114 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 8 | 9 | 1 | 0 | 10 | 9 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "КРАСМАШ" (RA.RU.312578) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Частотомеры универсальные (ПрофКиП Ч3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
7762 | 6483 |
|
ФБУ Рязанский ЦСМ Рязанская область |
5560 | 6483 |
|
ФБУ Тюменский ЦСМ Тюменская область |
6126 | 6483 |
Программное обеспечение
Встроенное ПО (микропрограмма) прибора является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW CH3 |
|
Номер версии (идентификационный номер) ПО |
v.1.0 |
|
Цифровой идентификатор ПО (контрольная сумма CRC32) | |
|
- ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 |
0x34a667f0 |
|
- ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 |
0x99b037d1 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, | |
|
ПрофКиП Ч3-102 |
0xfe5690a5 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель частотомера методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Лист № 11 Всего листов 12
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4.5 «Устройство и работа прибора» руководства по эксплуатации ПРШН.411142.003 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к частотомерам универсальным серии ПрофКиП Ч3Приказ Росстандарта от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ТУ ПРШН.411142.003-2020 Частотомеры универсальные ПрофКиП Ч3. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП»)ИНН 5029212906
Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия приборов основан на формировании на установленном уровне входного сигнала и последующем измерении интервала Tx (стробсигнала), равного при временных измерениях измеряемому параметру (длительности импульса, интервалу времени) или целому числу периодов входного сигнала за установленное время измерения (счета) tc при измерении периода сигнала.
Измерение интервала Tx осуществляется счетно-импульсным методом при периоде следования меток времени To равному 2,2 или 10 нс, сформированных из опорного сигнала частотой 100 или 450 МГц.
Усилители-формирователи каналов А и В осуществляют формирование нормированных по уровню и временным параметрам сигналов, обеспечивающих выполнение логических операций по установленным для каждого измерительного режима алгоритмам. Формирование производится на уровнях запуска, устанавливаемых с помощью программируемых цифроаналоговых преобразователей (ЦАП) в автоматическом или ручном режимах.
Каналы А и В идентичны по своим схемотехническим характеристикам, обеспечивают измерение частоты в заданном диапазоне, канал С обеспечивает измерение частоты с использованием деления частоты входных сигналов.
Конструктивно приборы выполнены в унифицированном корпусе. Каркас состоит из двух боковых стенок, лицевой и задней панелей, верхней и нижней крышек. На нижней крышке расположены ножки прибора.
На задней панели прибора размещены органы подключения и вывода опорного сигнала, разъем LAN, разъем подключения сети питания и клемма заземления.
Передняя панель состоит из несущей панели, на которой закреплены:
- входные ВЧ разъемы;
- печатная плата с кнопочными переключателями управления и световыми индикаторами и дисплей для отображения результатов измерений.
Управление прибором осуществляется с помощью органов управления, размещенных на передней панели прибора.
Индикация режимов измерения, результатов измерения и вспомогательной информации осуществляется на экране прибора в алфавитно-цифровой форме.
Частотомеры универсальные ПрофКиП Ч3 выпускаются в следующих модификациях, отличающихся метрологическими, техническими характеристиками и внешним видом:
- 2-х канальные частотомеры ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 представлены на рисунке 1;
- 3-х канальные частотомеры ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 представлены на рисунке 2;
- 3-х канальные частотомеры ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102 представлены на рисунке 3.
Частотомеры универсальные ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 могут иметь опцию 101 -
термостатированный опорный генератор.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Нанесение знака поверки на частотомер не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр частотомера, наносится на задней стенке в виде арабских цифр.
Рисунок 1 - Общий вид частотомеров универсальных
ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87
Рисунок 2 - Общий вид частотомеров универсальных
ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96
Рисунок 3 - Общий вид частотомеров универсальных
ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102
Место пломбировки|
Место пломбировки
Рисунок 4 - Схема пломбировки от несанкционированного доступа
а) ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87;
б) ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96;
в) ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Частотомер универсальный |
ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96, ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102 |
1 шт. |
|
Опция 101 |
- |
По отдельному заказу |
|
Руководство по эксплуатации |
ПРШН.411142.003-2020 РЭ |
1 экз. |
|
Формуляр |
ПРШН.411142.003-2020 ФО |
1 экз. |
|
Шнур питания |
SCZ-1 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты, Гц - ПрофКиП Ч3-63 | |
|
- вход А |
от 0,001 до 400^ 106 |
|
- вход С |
от 0,3409 до 2409 |
|
- ПрофКиП Ч3-84 | |
|
- вход А |
от 0,001 до 400^ 106 |
|
- вход С |
от 0,3409 до 3409 |
|
- ПрофКиП Ч3-87 | |
|
- вход А |
от 0,001 до 400^ 106 |
|
- вход С |
от 0,3409 до 8409 |
|
- ПрофКиП Ч3-64 | |
|
- вход А |
от 0,001 до 400^ 106 |
|
- вход В |
от 0,001 до 400^ 106 |
|
- вход В* |
от 300406 до 1500406 |
|
- вход С |
от 1,5409 до 17,85409 |
|
- ПрофКиП Ч3-88 | |
|
- вход А |
от 0,001 до 400^ 106 |
|
- вход В |
от 0,001 до 400^ 106 |
|
- вход С |
от 0,3409 до 3409 |
|
- ПрофКиП Ч3-96 |
от 0,001 до 400^ 106 |
|
- вход А | |
|
- вход В |
от 0,001 до 400^ 106 |
|
- вход С |
от 0,3409 до 8409 |
|
родолжение таблицы 2 | |
|
- ПрофКиП Ч3-99 |
от 0,001 до 300406 |
|
- вход А | |
|
- вход В |
от 0,001 до 300406 |
|
- вход В* |
от 300406 до 1500406 |
|
- вход С |
от 1,5409 до 17,85409 |
|
- ПрофКиП Ч3-100 |
от 0,001 до 300406 |
|
- вход А | |
|
- вход В |
от 0,001 до 300406 |
|
- вход В* |
от 300406 до 1500406 |
|
- вход С |
от 1,5409 до 37,5409 |
|
- ПрофКиП Ч3-101 |
от 0,001 до 300406 |
|
- вход А | |
|
- вход В |
от 0,001 до 300406 |
|
- вход В* |
от 300406 до 1500406 |
|
- вход С |
от 1,5409 до 29,95409 |
|
- ПрофКиП Ч3-102 | |
|
- вход А |
от 0,001 до 300406 |
|
- вход В |
от 0,001 до 300406 |
|
- вход В* |
от 300406 до 1500406 |
|
- вход С |
от 1,5409 до 40409 |
|
Пределы допускаемой относительной погрешности измерений частоты для входов А, В |
5(f, P) = ± (5о + 5зап + Atp/tc) |
|
Пределы допускаемой относительной погрешности измерений частоты для входов B*, C |
5f = ± (5о + Atp / tc) |
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за 12 | |
|
месяцев | |
|
- ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП | |
|
Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 |
±1-10-6 |
|
- опцией 101 |
±5-10-8 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, | |
|
ПрофКиП Ч3-101, ПрофКиП Ч3-102 |
±2-10-7 |
|
Пределы регулировки частоты внутреннего опорного генератора, Гц, не менее | |
|
- ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП | |
|
Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 |
±8-10-6 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, | |
|
ПрофКиП Ч3-101, ПрофКиП Ч3-102 |
±4-10-7 |
|
Диапазон измерений периода, с - ПрофКиП Ч3-63 - вход А - вход С |
от 2,54O-9 до 1000 от 500 •IO-12 до 3,3 •IO-9 |
|
- ПрофКиП Ч3-84 | |
|
- вход А |
от 2,54O-9 до 1000 |
|
- вход С |
от 350 •IO-12 до 3,3 •IO-9 |
|
- ПрофКиП Ч3-87 | |
|
-вход А |
от 2,54O-9 до 1000 |
|
-вход С |
от 150 •IO-12 до 3,3 •IO-9 |
|
- ПрофКиП Ч3-64 | |
|
- вход А |
от 2,54O-9 до 1000 |
|
- вход В |
от 2,54O-9 до 1000 |
|
- вход В* |
от 0,74O-9 до 3,3 •IO-9 |
|
- вход С |
от 60 •IO-12 до 0,7 •IO-9 |
|
- ПрофКиП Ч3-88 | |
|
-вход А |
от 2,54O-9 до 1000 |
|
-вход В |
от 2,54O-9 до 1000 |
|
-вход С |
от 350 •IO-12 до 3,3 •IO-9 |
|
- ПрофКиП Ч3-96 | |
|
- вход А |
от 2,54O-9 до 1000 |
|
- вход В |
от 2,54O-9 до 1000 |
|
- вход С |
от 150 •IO-12 до 3,3 •IO-9 |
|
- ПрофКиП Ч3-99 | |
|
- вход А |
от 3,3 •IO-9 до 1000 |
|
- вход В |
от 3,3 •IO-9 до 1000 |
|
- вход В* |
от 0,74O-9 до 3,3 •IO-9 |
|
- вход С |
от 60 •IO-12 до 0,7 •IO-9 |
|
- ПрофКиП Ч3-100 | |
|
- вход А |
от 3,3 •IO-9 до 1000 |
|
- вход В |
от 3,3 •IO-9 до 1000 |
|
- вход В* |
от 0,74O-9 до 3,3 •IO-9 |
|
- вход С |
от 304O-12 до 0,74O-9 |
|
- ПрофКиП Ч3-101 | |
|
- вход А |
от 3,3 •IO-9 до 1000 |
|
- вход В |
от 3,3 •IO-9 до 1000 |
|
- вход В* |
от 0,74O-9 до 3,3 •IO-9 |
|
- вход С |
от 40 •IO-12 до 0,7 •IO-9 |
|
- ПрофКиП Ч3-102
|
от 3,3 •IO-9 до 1000 от 3,3 •IO-9 до 1000 от 0,74O-9 до 3,3 •I0-9 от 25•IO-12 до 0,7 •IO-9 |
|
Пределы допускаемой относительной погрешности измерений периода для входа А, В |
5(f, P) = ± (50 + 5зап + Atp/tc) |
|
Пределы допускаемой относительной погрешности измерений периода для входа B*, C |
5f = ± (50 + Atp / tc) |
|
Диапазон измерений длительности импульсов, с - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - вход А |
от 5 •IO-9 до 1000 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП, Ч3-101, ПрофКиП Ч3-102 - вход А, В |
от 50 •IO-9 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсов, с |
Atx = ± (50-tx + Atw + Atзап + А1р) |
|
Диапазон измерений временных интервалов, с - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - вход А |
от 50 •IO-9 до 500 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102 - вход А, В |
от 50 •IO-9 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений измерения временных интервалов, с |
Atx = ± (50-tx + Atj^ + Atзап + А1р) |
|
Диапазон измерений отношения частот |
от O,OOO OOO 000 01 до 999 999 999 999 |
|
Пределы допускаемой абсолютной погрешности измерений отношения частот |
5 = ± (5зап /tcf + 1/ tcf'15) |
|
Примечания:
| |
-
3. Atp - аппаратурная разрешающая способность - случайная составляющая погрешности, обусловленная несовпадением фаз входного и опорного сигналов, равная:
± 2.3-10-9 с, для ПрофКиП Ч3-63, ПрофКиП Ч3-64, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-88, ПрофКиП Ч3-96;
± 1А0'8 с, для ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102.
-
4. te - время счета прибора.
-
5. tx - измеряемый временной интервал, с.
Окончание таблицы 2
В режиме однократного (N=1) измерения интервала времени разрешающая способность измерения:
Atp =± 1-10-8 с.
В режиме статистического усреднения по N однократным измерениям : AtpN =± 1-10-8 / 4N значение N выбирается из ряда 10, 100, 1000.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты опорного кварцевого генератора, МГ ц |
10 |
|
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее |
0,3 |
|
Входное сопротивление каналов А, В, Ом |
П106; 50 |
|
Входное сопротивление канала В*, Ом |
50 |
|
Входное сопротивление канала С, Ом |
50 |
|
Время установления рабочего режима, ч |
1 |
|
Время непрерывной работы в рабочих условиях применения, ч |
8 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±0,5 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более | |
|
- ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 |
280x340x90 |
|
- ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 |
280x340x130 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3- |
250x320x140 |
|
101, ПрофкиП Ч3-102 | |
|
Масса, кг, не более | |
|
- ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 |
5,5 |
|
- ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 |
6 |
|
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3- |
6,5 |
|
101, ПрофкиП Ч3-102 | |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
