Номер по Госреестру СИ: 95101-25
95101-25 Мегаомметры переносные
(ПрофКиП ЦС)
Назначение средства измерений:
Мегаомметры переносные ПрофКиП ЦС (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления постоянного тока при проверке параметров изоляции.

Внешний вид.
Мегаомметры переносные
Рисунок № 1
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» руководства по эксплуатации 26.51.43.113-101-68134858-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ПРШН26.51.43.105-68134858-2024 ТУ «Мегаомметры переносные ПрофКиП ЦС».
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)
ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») ИНН 5029212906Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Мегаомметры выполнены в пластиковых ударопрочных корпусах, оснащены встроенным жидкокристаллическим дисплеем и автономным генератором с ручным приводом, что позволяет использовать их как мобильные средства измерений без привязки к сети питания и к гальваническим источникам тока.
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования переменного напряжения от асинхронного генератора с ручным приводом в постоянное напряжение с его последующим умножением (при необходимости). В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, пределами измерения и отображением информации на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП ЦС0202/1Г, ПрофКиП ЦС0202/2Г, ПрофКиП ЦС0202/3Г, ПрофКиП ЦС0202/4Г, ПрофКиП ЦС0202/5Г, ПрофКиП ЦС0202/6Г.
Мегаомметры различаются между собой:
-
- величиной испытательного напряжения;
-
- диапазонами и погрешностями измерений.
Для предотвращения несанкционированного доступа к внутренним частям мегаоометра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мегаомметра.
Установленная на корпус наклейка не препятствует считыванию показаний с дисплея мегаомметра, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель мегаомметров.

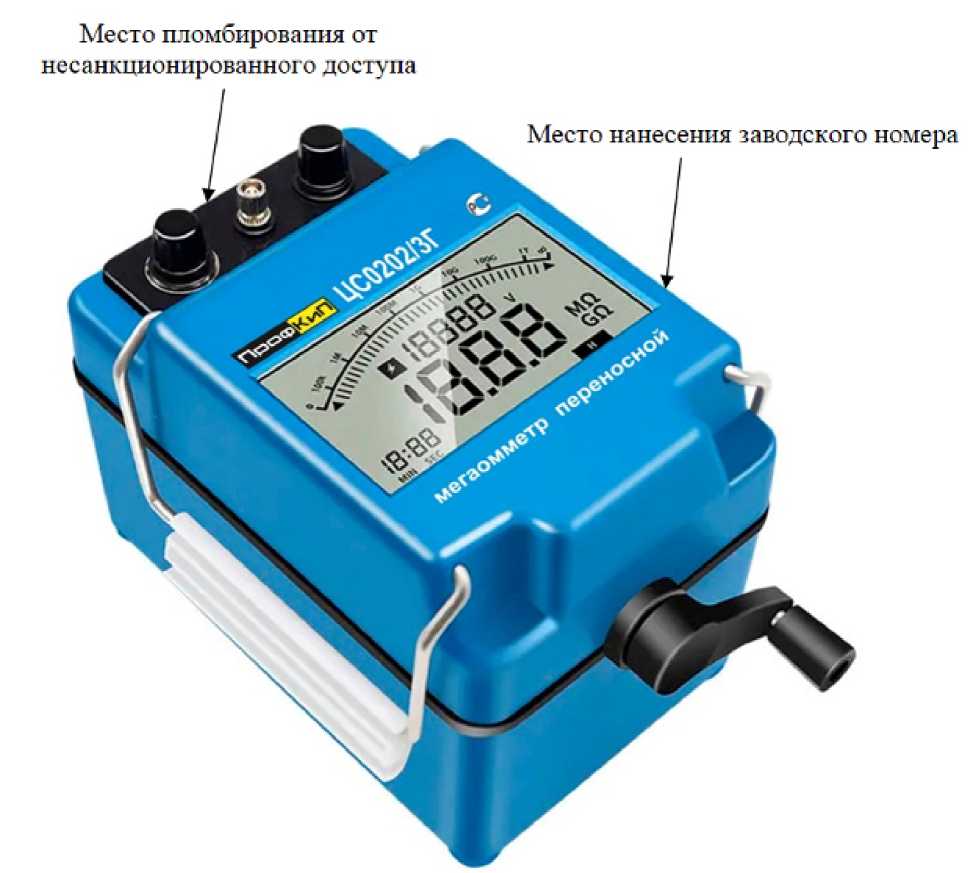

Общий вид мегаомметров, место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 1.
Место пломбирования от
несанкционированного доступа
Место нанесения заводского номера
Рисунок 1 - Общий вид мегаомметров переносных ПрофКиП ЦС, место нанесения заводского номера и место пломбирования от несанкционированного доступа
Стандартный комплект поставки мегаомметров представлен в таблице 5.
аблица 5 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мегаомметр переносной |
Модификация ПрофКиП ЦС0202/1Г, или ПрофКиП ЦС0202/2Г, или ПрофКиП ЦС0202/3Г, или ПрофКиП ЦС0202/4Г, или ПрофКиП ЦС0202/5Г, или ПрофкиП ЦС0202/6Г |
1 |
|
Руководство по эксплуатации |
26.51.43.113-101-68134858-2024 РЭ |
1 |
|
Измерительные провода |
- |
1 |
|
Упаковка |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Модификация |
Номинальное значение испытательного напряжения постоянного тока1), В |
Диапазон измерений сопротивления постоянного тока |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, МОм, ГОм |
|
ПрофКиП ЦС0202/1Г |
1000 |
от 0,01 МОм до 1,00 ГОм |
0,01 МОм |
±(0,02<И2)изм + 2r3)) |
|
ПрофКиП ЦС0202/2Г |
2500 |
от 0,10 до 999,00 МОм |
0,01 МОм |
±(0,02-Кизм + 2r) |
|
от 1,00 до 2,50 ГОм |
0,01 ГОм |
±0,05<Иизм | ||
|
ПрофКиП ЦС0202/3Г |
500 |
от 0,10 до 500,00 МОм |
0,01 МОм |
±(0,02^изм + 2r) |
|
ПрофКиП ЦС0202/4Г |
250 |
от 0,10 до 250,00 МОм |
0,01 МОм |
±(0,02^изм + 2r) |
|
ПрофКиП ЦС0202/5Г |
100 |
от 0,10 до 100,00 МОм |
0,01 МОм |
±(0,02^изм + 2r) |
|
ПрофКиП ЦС0202/6Г |
5000 |
от 0,10 до 999,00 МОм |
0,01 МОм |
±(0,02^изм + 2r) |
|
от 1,00 до 5,00 ГОм |
0,01 ГОм |
±0,1-Кизм | ||
|
Примечания
| ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
171 |
|
- ширина |
110 |
|
- высота |
125 |
|
Масса, кг, не более - ПрофКиП ЦС0202/1Г, ПрофКиП ЦС0202/3Г, |
1,6 |
|
ПрофКиП ЦС0202/4Г, ПрофКиП ЦС0202/5Г - ПрофКиП ЦС0202/2Г, ПрофКиП ЦС0202/6Г |
1,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
